Van đông lạnh đóng một vai trò quan trọng trong việc kiểm soát an toàn các chất lỏng có nhiệt độ cực thấp như nitơ lỏng, oxy lỏng và khí tự nhiên hóa lỏng (LNG). Các van này phải hoạt động đáng tin cậy trong các điều kiện khắc nghiệt, bao gồm nhiệt độ rất thấp, áp suất cao và chu kỳ nhiệt. Để đảm bảo an toàn, độ tin cậy và tính nhất quán trong các ứng dụng, van đông lạnh được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt. Trong số các tiêu chuẩn này, ASME B16.34 là một trong những tiêu chuẩn có ảnh hưởng nhất trong việc xác định các yêu cầu về thiết kế, xây dựng, thử nghiệm và hiệu suất đối với các van được sử dụng trong các ứng dụng áp suất cao và đông lạnh.
Hiểu cách ASME B16.34 ảnh hưởng đến thiết kế van đông lạnh là điều cần thiết đối với các kỹ sư, người vận hành nhà máy và nhóm mua sắm. Bài viết này tìm hiểu phạm vi của ASME B16.34, các yêu cầu cụ thể của nó đối với dịch vụ đông lạnh, các cân nhắc về vật liệu và kết cấu, các quy trình thử nghiệm cũng như tác động tổng thể đến độ tin cậy và an toàn vận hành.
ASME B16.34, có tiêu đề 'Van—Có ren và đầu hàn' là một tiêu chuẩn được công nhận rộng rãi do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ phát triển. Nó cung cấp các yêu cầu về thiết kế, vật liệu, kết cấu, thử nghiệm và đánh dấu các van được sử dụng trong hệ thống đường ống.
Tiêu chuẩn này bao gồm một loạt các loại van bao gồm:
Van cổng
Van cầu
Van bi
Kiểm tra van
Mặc dù ASME B16.34 ban đầu được thiết kế cho các ứng dụng nhiệt độ cao và áp suất cao nói chung, nhưng nó đã trở nên đặc biệt phù hợp với các loại van đông lạnh vì các van này phải duy trì tính toàn vẹn về cấu trúc, hiệu suất bịt kín và an toàn vận hành trong các điều kiện khắc nghiệt.
Các yếu tố chính được đề cập trong ASME B16.34 bao gồm:
Thông số kỹ thuật vật liệu cho thân van, chi tiết trang trí và các bộ phận bịt kín
Xếp hạng nhiệt độ áp suất
Phương pháp thiết kế độ bền và độ bền của van
Yêu cầu kết nối mặt bích, ren và hàn
Quy trình thử nghiệm và kiểm tra để đảm bảo chất lượng và độ tin cậy
Van đông lạnh phải duy trì độ bền cơ học và độ dẻo ở nhiệt độ cực thấp. ASME B16.34 ảnh hưởng đến việc lựa chọn vật liệu theo nhiều cách:
Tiêu chuẩn này cung cấp hướng dẫn về vật liệu phù hợp cho dịch vụ áp suất cao. Đối với các ứng dụng đông lạnh, các vật liệu như thép không gỉ austenit (304, 316) và hợp kim niken (Inconel, Monel) thường được sử dụng. Những vật liệu này duy trì độ dẻo dai ở nhiệt độ đông lạnh, giảm nguy cơ gãy giòn.
Phần trang trí van, bao gồm bi, cổng hoặc đĩa, phải chịu được việc đóng mở nhiều lần mà không bị biến dạng. ASME B16.34 yêu cầu các chi tiết trang trí phải tương thích với vật liệu thân xe và có khả năng chống ăn mòn, mài mòn và độ giòn do đông lạnh.
Các vòng đệm và miếng đệm rất quan trọng để đảm bảo hoạt động kín khít. Tiêu chuẩn nhấn mạnh việc lựa chọn vật liệu phù hợp với nhiệt độ và áp suất vận hành. Đối với dịch vụ đông lạnh, các polyme như PTFE, PCTFE hoặc chỗ ngồi kim loại với kim loại thường được sử dụng vì chất đàn hồi tiêu chuẩn trở nên giòn ở nhiệt độ thấp.
Tiêu chuẩn ASME B16.34 đảm bảo rằng các van đông lạnh được thiết kế chú trọng đến tính an toàn và hiệu suất. Các yếu tố thiết kế chính bị ảnh hưởng bởi tiêu chuẩn bao gồm:
ASME B16.34 cung cấp biểu đồ nhiệt độ áp suất cho các vật liệu khác nhau. Những biểu đồ này hướng dẫn các kỹ sư lựa chọn vật liệu và kích cỡ van có thể chịu được áp suất vận hành dự kiến ở nhiệt độ đông lạnh. Điều này đảm bảo rằng van không bị hỏng do quá áp hoặc ứng suất nhiệt.
Tiêu chuẩn quy định độ dày thành tối thiểu cho thân van và nắp ca-pô để xử lý áp suất bên trong một cách an toàn. Thiết kế van đông lạnh kết hợp các yêu cầu này trong khi tính đến sự co và giãn nở nhiệt, điều này có thể tạo thêm ứng suất.

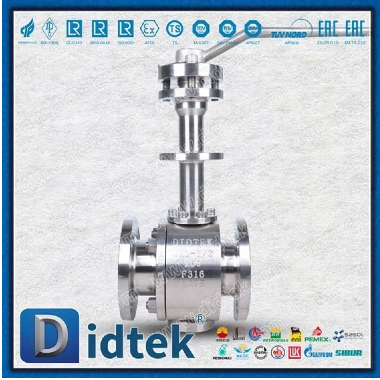

Van đông lạnh thường có nắp ca-pô mở rộng, cho phép các bộ phận thân và bộ truyền động duy trì ở nhiệt độ cao hơn, tránh xa chất lỏng cực lạnh. ASME B16.34 hỗ trợ các điều chỉnh thiết kế như vậy miễn là van duy trì được tính toàn vẹn về cấu trúc và đáp ứng các mức áp suất-nhiệt độ.
Tiêu chuẩn xác định các yêu cầu về kích thước, dung sai và độ bền cho các đầu van. Điều này đảm bảo khả năng tương thích với các hệ thống đường ống và duy trì độ kín đáng tin cậy trong điều kiện đông lạnh. Thiết kế mặt bích và mối hàn phù hợp cũng ngăn ngừa rò rỉ và hỏng hóc cơ học do co nhiệt.
ASME B16.34 yêu cầu kiểm tra và kiểm tra nghiêm ngặt để xác minh rằng van đông lạnh hoạt động như mong đợi. Các thủ tục này bao gồm:
Van phải được kiểm tra áp suất để đảm bảo chúng có thể chịu được áp suất vận hành tối đa mà không bị rò rỉ. Thử nghiệm thủy tĩnh sử dụng nước hoặc chất lỏng không nén được khác, trong khi thử nghiệm khí nén sử dụng không khí hoặc khí ở áp suất xác định. Những thử nghiệm này xác minh độ bền của thân xe, độ kín của mặt ngồi và tính toàn vẹn của van tổng thể.
Đối với dịch vụ đông lạnh, van có thể được thử nghiệm ở nhiệt độ thấp để xác nhận hiệu suất vật liệu, độ tin cậy bịt kín và chức năng truyền động ở nhiệt độ cực thấp. Điều này rất quan trọng vì các thử nghiệm tiêu chuẩn ở nhiệt độ phòng không tính đến hiện tượng giòn lạnh hoặc co ngót.
ASME B16.34 cũng yêu cầu kiểm tra độ chính xác về kích thước, độ hoàn thiện bề mặt và không có khuyết tật như vết nứt, độ xốp hoặc tạp chất trong vật liệu. Điều này đảm bảo tính nhất quán và chất lượng trong sản xuất van.
Van phải được đánh dấu rõ ràng với loại vật liệu, mức áp suất và thông tin sản xuất. Tài liệu phù hợp đảm bảo khả năng truy xuất nguồn gốc và tuân thủ, điều này rất quan trọng đối với việc kiểm tra an toàn, bảo trì và kiểm tra theo quy định.
Bằng cách tác động đến thiết kế van, lựa chọn vật liệu và các quy trình thử nghiệm, ASME B16.34 đảm bảo rằng van đông lạnh mang lại hiệu suất vận hành và an toàn cao. Một số lợi ích chính bao gồm:
Ngăn chặn rò rỉ : Vật liệu và hệ thống bịt kín phù hợp giúp giảm nguy cơ rò rỉ, điều này rất quan trọng đối với chất lỏng đông lạnh nguy hiểm.
Độ tin cậy về kết cấu : Việc tuân thủ độ dày của tường và xếp hạng áp suất sẽ ngăn ngừa hư hỏng cơ học dưới áp suất và nhiệt độ khắc nghiệt.
An toàn trong các tình huống khẩn cấp : Khả năng ngắt đáng tin cậy khi áp suất quá cao hoặc thay đổi dòng chảy nhanh giúp giảm thiểu nguy cơ tai nạn hoặc hư hỏng thiết bị.
Tuân thủ quy định : Việc tuân theo các tiêu chuẩn ASME đảm bảo tuân thủ các quy định của ngành, giảm rủi ro pháp lý và hoạt động.
Van đông lạnh được thiết kế theo ASME B16.34 được sử dụng trong nhiều ngành công nghiệp:
Trạm khí tự nhiên hóa lỏng (LNG) : Kiểm soát dòng chảy và lưu trữ LNG trong điều kiện áp suất cao và nhiệt độ thấp.
Ứng dụng y tế và phòng thí nghiệm : Xử lý nitơ lỏng để bảo quản lạnh và nghiên cứu.
Công nghiệp hóa chất và hóa dầu : Vận chuyển và xử lý hóa chất nhiệt độ thấp một cách an toàn.
Công nghiệp thực phẩm và đồ uống : Sử dụng LN2 để đông lạnh nhanh hoặc bảo quản hàng hóa dễ hư hỏng.
Ứng dụng khí công nghiệp và hàng không vũ trụ : Đảm bảo hoạt động đáng tin cậy của hệ thống oxy, nitơ hoặc argon lỏng trong điều kiện khắc nghiệt.
Khi lựa chọn van đông lạnh cho nitơ lỏng hoặc chất lỏng đông lạnh khác, việc tuân thủ ASME B16.34 sẽ là cơ sở để đưa ra quyết định. Các phương pháp hay nhất bao gồm:
Xác minh chứng chỉ vật liệu : Đảm bảo rằng vật liệu thân, vật liệu trang trí và đệm kín đáp ứng các yêu cầu ASME cho dịch vụ đông lạnh.
Kiểm tra xếp hạng áp suất-nhiệt độ : Chọn các van duy trì tính toàn vẹn ở cả áp suất vận hành dự kiến và nhiệt độ đông lạnh.
Kiểm tra hồ sơ thử nghiệm : Xác nhận rằng các van đã trải qua thử nghiệm thủy tĩnh, khí nén và nhiệt độ thấp theo tiêu chuẩn ASME.
Chọn thiết kế nắp ca-pô mở rộng khi cần : Đối với nhiệt độ cực thấp, hãy đảm bảo rằng thân và bộ truyền động vẫn ở bên ngoài vùng lạnh để tránh hư hỏng do sương giá.
Xem xét nhu cầu tự động hóa : Nếu tích hợp với bộ truyền động bằng khí nén hoặc điện, hãy đảm bảo rằng mô-men xoắn và tốc độ vận hành tương thích với hoạt động ở nhiệt độ thấp.
Việc tuân theo các thực hành này đảm bảo rằng van đông lạnh hoạt động đáng tin cậy, duy trì sự an toàn và giảm rủi ro vận hành.
Tiêu chuẩn ASME B16.34 đóng một vai trò quan trọng trong việc thiết kế và sản xuất van đông lạnh. Bằng cách xác định các yêu cầu đối với vật liệu, kết cấu, xếp hạng áp suất-nhiệt độ và thử nghiệm, tiêu chuẩn này đảm bảo rằng các van có thể xử lý một cách an toàn và đáng tin cậy các chất lỏng có nhiệt độ cực thấp như nitơ lỏng.
Các nhà thiết kế và kỹ sư dựa vào ASME B16.34 để hướng dẫn lựa chọn vật liệu, thiết kế kết cấu, giải pháp bịt kín và quy trình thử nghiệm. Việc tuân thủ tiêu chuẩn không chỉ đảm bảo hiệu quả hoạt động và an toàn mà còn hỗ trợ việc tuân thủ quy định và giảm nguy cơ xảy ra sự cố thảm khốc.
Đối với các ngành công nghiệp phụ thuộc vào chất lỏng đông lạnh—từ cơ sở y tế và phòng thí nghiệm đến thiết bị đầu cuối LNG và nhà máy xử lý hóa chất—van tuân thủ ASME B16.34 mang lại sự yên tâm, hiệu suất và độ tin cậy lâu dài. Bằng cách tích hợp các tiêu chuẩn này vào chiến lược lựa chọn và bảo trì van, người vận hành có thể tối ưu hóa cả độ an toàn và hiệu quả vận hành trong môi trường đông lạnh đầy thách thức.
