Hướng dẫn lựa chọn van cần cân nhắc điều gì khi mua van

Van không chỉ là một bộ phận cơ khí—nó là chìa khóa để kiểm soát dòng chất lỏng và khí trong bất kỳ hệ thống nào. Việc chọn loại van phù hợp có thể khiến bạn cảm thấy choáng ngợp, nhưng hiểu được những điều cần cân nhắc khi mua van sẽ giúp quá trình này trở nên dễ dàng hơn. Từ kiểm soát dòng chảy và quản lý áp suất đến khả năng tương thích vật liệu và phương pháp truyền động, mỗi yếu tố đều ảnh hưởng đến hiệu suất, độ an toàn và tuổi thọ. Hướng dẫn lựa chọn van này khám phá các mẹo thực tế, những cạm bẫy thường gặp và lời khuyên của chuyên gia để giúp bạn chọn van lý tưởng cho ứng dụng của mình, dù là trong công nghiệp, phòng thí nghiệm hay dựa trên quy trình.

Van là gì? Hiểu những điều cơ bản trước khi mua

Van là một thiết bị cơ khí giúp kiểm soát cách chất lỏng hoặc khí di chuyển trong hệ thống Nó mở, đóng hoặc điều chỉnh các lối đi để dòng chảy có thể bắt đầu, dừng hoặc thay đổi hướng. Hãy coi nó như một bộ điều khiển giao thông cho chất lỏng và chất khí. Khi van di chuyển, nó sẽ quản lý áp suất, bảo vệ thiết bị và giữ cho hệ thống hoạt động an toàn. Chúng đóng một vai trò rất lớn trong đường ống, thiết lập phòng thí nghiệm, nhà máy xử lý và thậm chí cả các tổ hợp thiết bị nhỏ. .

Van làm gì trong hệ thống chất lỏng hoặc khí

Trong bất kỳ thiết lập nào - vòng lặp của nhà máy lọc dầu, đường nước hoặc bảng điều khiển - van giúp duy trì khả năng kiểm soát. Không có chúng, hệ thống chất lỏng sẽ rơi vào trạng thái không an toàn, không thể đoán trước.

Các yếu tố chính cần cân nhắc khi mua van

Việc chọn van phù hợp không chỉ bao gồm việc chọn kích thước hoặc hình dạng. Mỗi hệ thống hoạt động khác nhau nên mọi chi tiết đều quan trọng. Dưới đây là những yếu tố chính mà người mua nên cân nhắc trước khi đưa ra quyết định.

1. Loại chất lỏng hoặc khí (Khả năng tương thích với phương tiện)

Bước đầu tiên trong việc lựa chọn van là hiểu được môi chất chảy qua hệ thống. Nó ảnh hưởng đến vật liệu, sự lựa chọn con dấu và tuổi thọ tổng thể của van.

Chất lỏng sạch và bẩn

• Chất lỏng sạch như nước hoặc không khí dễ dàng chảy qua hầu hết các van, đòi hỏi phải có vòng đệm và bộ phận bên trong tiêu chuẩn.

• Chất lỏng bẩn hoặc chứa nhiều hạt như bùn, nước thải hoặc huyền phù mài mòn cần các van được thiết kế để chống tắc nghẽn. Van có đường dẫn dòng chảy lớn hơn hoặc cơ chế tự làm sạch giúp giảm sự tích tụ và mài mòn, đảm bảo tuổi thọ dài hơn.

Vật liệu ăn mòn

Axit, muối và hỗn hợp hóa học có thể làm suy giảm nhanh chóng kim loại và lớp phủ. Khi ăn mòn là một rủi ro:

• Chọn thép không gỉ (316/304) hoặc hợp kim chống ăn mòn.

• Xem xét lớp phủ hoặc lớp lót bảo vệ để kéo dài tuổi thọ của van.

• Kiểm tra biểu đồ tương thích vật liệu để tránh phản ứng hóa học.

Khí độc và yêu cầu về độ tinh khiết cao

Đối với khí oxy, hydro, dược phẩm hoặc chất bán dẫn:

• Chọn van được chứng nhận cho dịch vụ có độ tinh khiết cao.

• Bên trong được đánh bóng giảm thiểu ô nhiễm.

• Tránh các vùng chết hoặc kẽ hở nơi phương tiện truyền thông có thể tích tụ.

• Dịch vụ oxy yêu cầu các bộ phận không chứa hydrocarbon để ngăn ngừa nguy cơ cháy nổ.

2. Đánh giá áp suất và áp suất vận hành hệ thống

Áp suất quyết định độ bền cơ học cần thiết. Việc chọn loại van được xếp hạng cho hệ thống của bạn sẽ ngăn ngừa rò rỉ và hỏng hóc nghiêm trọng.

Áp suất làm việc tối đa cho phép (MAWP)

MAWP cho biết áp suất liên tục cao nhất mà van có thể xử lý một cách an toàn. Đảm bảo áp suất hệ thống duy trì dưới mức định mức này để tránh căng thẳng hoặc biến dạng.

Áp suất nổ so với áp suất vận hành

Áp suất nổ là điểm hỏng hóc tuyệt đối, thường cao hơn nhiều so với điều kiện vận hành. Không bao giờ hoạt động gần áp suất nổ. Luôn thiết kế một giới hạn an toàn để bảo vệ van và đường ống.

Áp lực tăng đột biến và những cân nhắc về đột biến

Hệ thống thường gặp phải hiện tượng tăng vọt đột ngột trong quá trình khởi động máy bơm, đóng van nhanh hoặc chuyển đổi hệ thống. Chọn các van có thể chịu được những đợt tăng vọt này mà không bị rò rỉ hoặc làm hỏng vòng đệm.

• Hãy xem xét các tính năng chịu lực bằng lò xo hoặc giảm áp nếu thường xuyên xảy ra hiện tượng tăng đột biến.

• Đánh giá cách bố trí đường ống để giảm tác động của búa và biến động áp suất đột ngột.

3. Phạm vi nhiệt độ

Nhiệt độ ảnh hưởng đến cả thân kim loại và các vòng đệm bên trong.

Sự giãn nở của vật liệu
Nhiệt độ cao làm kim loại giãn nở. Nhiệt độ thấp làm nó co lại. Van phải xử lý cả hai mà không bị mất độ kín.

Lựa chọn con dấu dựa trên nhiệt độ
Chất đàn hồi bị nứt khi làm lạnh và mềm đi khi chịu nhiệt. PTFE, than chì và PCTFE xử lý tốt nhiệt độ khắc nghiệt.

Dịch vụ đông lạnh và nhiệt độ cao

• Làm lạnh: yêu cầu nắp ca-pô mở rộng, mỡ bôi trơn đặc biệt và ghế chịu nhiệt độ thấp

• Nhiệt độ cao: cần ghế kim loại hoặc hợp kim đặc biệt có khả năng chống biến dạng

4. Kích thước van và hệ số Cv/lưu lượng

Kích thước xác định mức độ xử lý dòng chảy của van.

Cách tính kích thước van phù hợp
Cv cho bạn biết lưu lượng đi qua khi giảm áp suất đã đặt. Sử dụng tốc độ dòng chảy, mật độ phương tiện và áp suất dòng để tính toán.

Tại sao kích thước quá lớn hoặc quá nhỏ lại gây ra vấn đề

• Van quá khổ chuyển từ dòng đóng sang dòng gần như đầy ngay lập tức.

• Van có kích thước nhỏ hạn chế dòng chảy và lực căng của bơm.
  Mục tiêu là kiểm soát dòng chảy trơn tru, ổn định và có thể dự đoán được.





5. Kiểu kết nối

(Phụ kiện ren, mặt bích, hàn, nén, ống)

Các kết nối quyết định mức độ an toàn và khả năng sử dụng của van.

Lựa chọn dựa trên tần suất bảo trì

• Threaded: đơn giản, tốt cho hệ thống áp suất thấp

• Hàn: vĩnh viễn, không có điểm rò rỉ

• Mặt bích: dễ dàng tháo lắp để sửa chữa

• Phụ kiện nén và ống: lý tưởng cho các thiết bị đo đạc hoặc bảng khí

Rủi ro rò rỉ và hạn chế về không gian
Không gian chật hẹp thường yêu cầu các phụ kiện ống nhỏ gọn. Hệ thống khí áp suất cao cần các vòng đệm kim loại chống rò rỉ.

6. Lựa chọn vật liệu van

Các kim loại và polyme khác nhau mang lại sức mạnh khác nhau.

Vật liệu phải phù hợp với cả chất lỏng và môi trường.

7. Phương pháp điều khiển và kích hoạt

Cách vận hành van ảnh hưởng đến cả chi phí và chức năng. Việc lựa chọn phương pháp truyền động phù hợp đảm bảo khả năng kiểm soát hiệu quả, an toàn và độ tin cậy lâu dài.

Vận hành thủ công

Van thủ công rất đơn giản và đáng tin cậy. Chúng không cần nguồn điện nên có chi phí thấp và dễ lắp đặt. Lý tưởng cho các hệ thống nhỏ hoặc điều chỉnh không thường xuyên, chúng cho phép người vận hành trực tiếp kiểm soát dòng chảy. Tuy nhiên, chúng có thể chậm hơn và tốn nhiều công sức hơn đối với các ứng dụng có chu kỳ cao hoặc từ xa.

Thiết bị truyền động điện

Thiết bị truyền động điện cho phép vận hành từ xa và kiểm soát chính xác lưu lượng hoặc áp suất. Chúng rất phù hợp cho các quy trình tự động hóa, tích hợp với hệ thống điều khiển hoặc các ứng dụng yêu cầu định vị lặp lại. Mặc dù làm tăng chi phí trả trước nhưng chúng lại giảm lao động thủ công và cải thiện tính nhất quán của quy trình.

Thiết bị truyền động khí nén

Bộ truyền động khí nén sử dụng khí nén để chuyển động van nhanh và mạnh. Chúng lý tưởng cho các van lớn, quy trình có chu kỳ cao hoặc môi trường yêu cầu phản ứng nhanh. Hệ thống khí nén có thể chịu được các điều kiện khắc nghiệt hơn, nhưng chúng đòi hỏi nguồn cung cấp không khí đáng tin cậy và bảo trì định kỳ để đảm bảo hiệu suất tối ưu.

Yêu cầu không an toàn

Thiết kế không an toàn đảm bảo van phản ứng an toàn khi mất điện hoặc lỗi hệ thống:

• Lỗi đóng: Van tự động đóng, ngăn ngừa thất thoát chất lỏng hoặc quá áp.

• Lỗi mở: Van mở để bảo vệ áp suất hệ thống hoặc duy trì dòng chảy.

• Thất bại cuối cùng: Valve giữ vị trí cuối cùng, duy trì tính liên tục của quá trình.

Việc lựa chọn chế độ an toàn chính xác phụ thuộc vào các quy định an toàn, yêu cầu quy trình và đánh giá rủi ro.

8. Thiết kế con dấu và chỗ ngồi

Con dấu và chỗ ngồi là rất cần thiết để kiểm soát rò rỉ. Thiết kế của chúng ảnh hưởng trực tiếp đến độ bền, hiệu quả và độ tin cậy của van trong các điều kiện vận hành đòi hỏi khắt khe. Việc chọn thiết kế phù hợp sẽ đảm bảo hệ thống của bạn vẫn an toàn và không bị rò rỉ dưới áp suất, nhiệt độ hoặc môi trường mài mòn.

Van có mặt ngồi mềm và có mặt ngồi bằng kim loại

• Ghế mềm (PTFE, chất đàn hồi) mang lại khả năng bịt kín vượt trội cho nhiệt độ thấp đến trung bình và chất lỏng không mài mòn. Chúng lý tưởng cho các ứng dụng yêu cầu ngắt điện chặt chẽ nhưng hạn chế tiếp xúc với nhiệt hoặc hóa chất mạnh.

• Ghế kim loại xử lý nhiệt độ cực cao, áp suất cao và chất lỏng mài mòn hoặc ăn mòn. Mặc dù chúng có thể cho phép rò rỉ tối thiểu trong một số điều kiện nhất định nhưng chúng bền hơn nhiều trong môi trường công nghiệp khắc nghiệt.

Tiêu chuẩn độ kín rò rỉ

Giới hạn rò rỉ được điều chỉnh bởi các tiêu chuẩn ngành. Phân loại API, ANSI và ISO xác định tỷ lệ rò rỉ có thể chấp nhận được cho các ứng dụng khác nhau. Việc tuân theo các tiêu chuẩn này đảm bảo van đáp ứng các yêu cầu quy định và giảm nguy cơ ô nhiễm môi trường hoặc thất thoát sản phẩm.

Hệ thống làm sạch bằng oxy

Van sử dụng trong dịch vụ oxy đòi hỏi quy trình làm sạch chuyên dụng. Tất cả các bộ phận phải không có dầu, mỡ bôi trơn hoặc hydrocarbon để ngăn ngừa nguy cơ cháy nổ. Van làm sạch bằng oxy thường được kiểm tra và chứng nhận để xác nhận rằng chúng an toàn cho hệ thống oxy có độ tinh khiết cao và áp suất cao.

9. Bảo trì, Khả năng tiếp cận và Tuổi thọ Dịch vụ

Bảo trì thường xuyên và khả năng tiếp cận là chìa khóa để đảm bảo van hoạt động đáng tin cậy theo thời gian. Lập kế hoạch phù hợp giúp giảm thiểu thời gian ngừng hoạt động, giảm chi phí thay thế và kéo dài tuổi thọ sử dụng.

Tần suất van cần bảo dưỡng

Tần suất bảo trì phụ thuộc vào hệ thống và loại chất lỏng. Van trong các ứng dụng chu trình cao, chất lỏng mài mòn hoặc môi trường bẩn cần được kiểm tra và bôi trơn thường xuyên. Hệ thống khí sạch hoặc chu kỳ thấp ít cần được chú ý thường xuyên hơn nhưng vẫn cần kiểm tra định kỳ để xác nhận hoạt động bình thường.

Linh kiện bên trong có thể thay thế

Van được thiết kế với chỗ ngồi, thân và vòng đệm có thể thay thế cho phép bảo trì theo mục tiêu. Tính năng thiết kế này giúp giảm nhu cầu thay thế toàn bộ van và có thể giảm đáng kể chi phí vận hành trong khi vẫn duy trì độ tin cậy của hệ thống.

Sự sẵn có của phụ tùng thay thế

Việc đảm bảo sẵn có các phụ tùng thay thế là rất quan trọng để đảm bảo hoạt động liên tục. Dễ dàng truy cập vào các bộ phận như thân, ghế, vòng đệm hoặc bộ truyền động giúp giảm thiểu thời gian ngừng hoạt động ngoài kế hoạch và cho phép các nhóm bảo trì phản ứng nhanh chóng với các sự cố hệ thống, giữ cho các quy trình hoạt động trơn tru.

Câu hỏi thường gặp

Hỏi: Yếu tố nào quyết định loại van phù hợp cho hệ thống của tôi?

Các yếu tố chính bao gồm loại phương tiện, áp suất hệ thống, phạm vi nhiệt độ, yêu cầu về lưu lượng và liệu van có cần tự động hóa hay không. Việc kết hợp chức năng của van—bật/tắt, điều khiển dòng chảy, bảo vệ định hướng hoặc áp suất—với ứng dụng của bạn là bước đầu tiên.

Hỏi: Làm thế nào để tôi biết liệu tôi cần van có mặt tựa mềm hay mặt tựa bằng kim loại?

Van có đế mềm (PTFE, chất đàn hồi) phù hợp nhất cho nhiệt độ thấp đến trung bình và môi trường sạch. Van mặt ngồi bằng kim loại xử lý nhiệt độ cao, chất lỏng mài mòn hoặc ăn mòn và các ứng dụng công nghiệp nặng.

Hỏi: Nên chọn van tay hay van tự động?

Van thủ công có chi phí thấp, đơn giản và đáng tin cậy cho các hệ thống nhỏ. Van tự động (điện hoặc khí nén) tốt hơn cho các quy trình có chu kỳ cao, từ xa hoặc được điều khiển chính xác. Các yêu cầu về an toàn và an toàn cũng ảnh hưởng đến sự lựa chọn này.

Hỏi: Làm cách nào để đảm bảo van tương thích với phương tiện của tôi?

Kiểm tra biểu đồ tương thích vật liệu. Sử dụng thép không gỉ, hợp kim hoặc van lót cho chất lỏng ăn mòn. Đối với các loại khí độc hại hoặc có độ tinh khiết cao, hãy chọn các van và thiết kế được đánh bóng, làm sạch bằng oxy để tránh bẫy ô nhiễm.

Phần kết luận

Chọn đúng van không phải là điều khó hiểu. Bằng cách xem xét loại phương tiện, áp suất, nhiệt độ và nhu cầu truyền động, bạn có thể tìm ra giải pháp giúp hệ thống của bạn hoạt động trơn tru và an toàn. Hãy nhớ rằng, mỗi quyết định của van đều ảnh hưởng đến hiệu quả, khả năng bảo trì và độ tin cậy lâu dài.

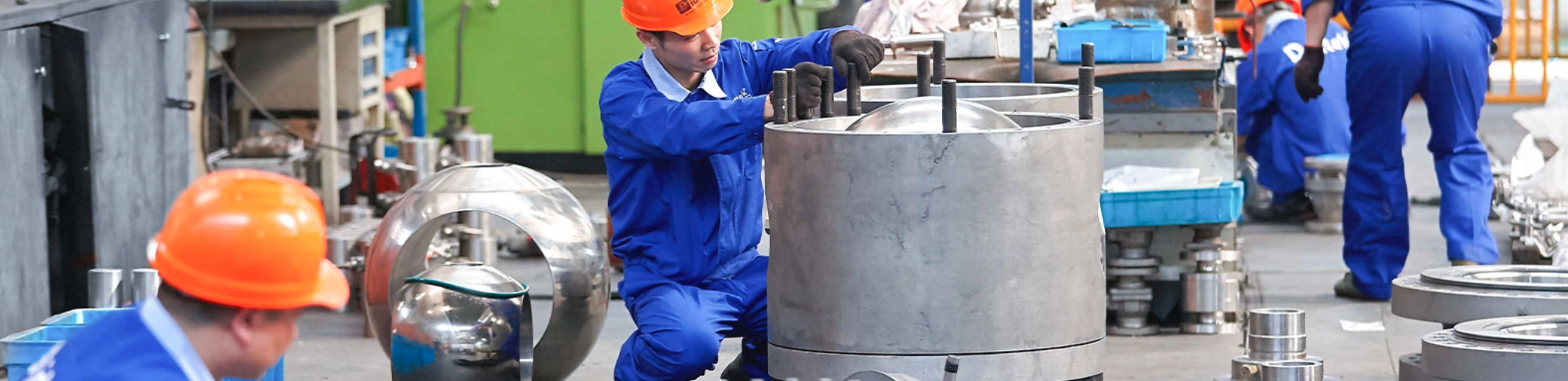

Tại Didtek Valve Group Co., Ltd, ., chúng tôi cung cấp nhiều loại van được thiết kế để đáp ứng các nhu cầu đa dạng trong công nghiệp và phòng thí nghiệm. Khám phá các sản phẩm của chúng tôi và hướng dẫn chuyên môn để đảm bảo bạn chọn được loại van thực sự phù hợp với ứng dụng của mình và giúp hoạt động của bạn hoạt động tốt nhất.
