Công nghệ đông lạnh đóng một vai trò quan trọng trong nhiều ứng dụng công nghiệp và khoa học, từ bảo quản y tế và xử lý hóa chất đến công nghiệp hàng không vũ trụ và thực phẩm. Trong số các chất lỏng đông lạnh khác nhau được sử dụng, nitơ lỏng (LN2) nổi bật vì tính linh hoạt, nhiệt độ cực thấp và phạm vi ứng dụng rộng rãi trong công nghiệp. Tuy nhiên, việc xử lý nitơ lỏng một cách an toàn và hiệu quả đòi hỏi phải có thiết bị chuyên dụng, đặc biệt là các van được thiết kế cho dịch vụ đông lạnh.
Van đông lạnh cho nitơ lỏng không chỉ đơn giản là các van thông thường có khả năng mở và đóng đường dẫn dòng chảy—chúng được thiết kế để đáp ứng những thách thức đặc biệt đặt ra bởi nhiệt độ cực thấp, co nhiệt và chênh lệch áp suất cao. Việc lựa chọn và bảo trì van đông lạnh phù hợp là rất quan trọng để đảm bảo an toàn, hiệu quả và tuổi thọ vận hành. Bài viết này khám phá các yêu cầu, vật liệu, thiết kế độc đáo và các phương pháp hay nhất để sử dụng van đông lạnh trong các ứng dụng nitơ lỏng.
Nitơ lỏng là khí nitơ được làm lạnh đến điểm sôi ở -196°C (-321°F). Nó vẫn ở dạng lỏng dưới áp suất khí quyển bình thường chỉ ở nhiệt độ cực thấp. Các đặc tính của LN2 đặt ra những thách thức đặc biệt cho van:
Nhiệt độ cực thấp : Van tiêu chuẩn không thể chịu được nhiệt độ cực lạnh của LN2. Vật liệu và vòng đệm phải duy trì chức năng mà không bị giòn.
Co nhiệt : Kim loại và các vật liệu khác co lại ở nhiệt độ đông lạnh, có thể tạo ra rò rỉ hoặc ứng suất cơ học nếu không được tính toán hợp lý trong thiết kế van.
Bay hơi nhanh : Tiếp xúc với nhiệt độ môi trường xung quanh khiến LN2 bay hơi nhanh chóng, điều này có thể tạo ra áp suất cao trong đường ống nếu van hỏng hoặc rò rỉ.
Rủi ro về an toàn : Tiếp xúc trực tiếp với LN2 có thể gây tê cóng hoặc giòn vật liệu và việc xử lý không đúng cách có thể dẫn đến tăng áp suất hoặc hỏng hệ thống.
Do những thách thức này, van đông lạnh được thiết kế nhằm mục đích ứng dụng nitơ lỏng, kết hợp vật liệu, thiết kế và quy trình thử nghiệm để đảm bảo an toàn và độ tin cậy.
Van đông lạnh phải đáp ứng một loạt yêu cầu thiết kế nghiêm ngặt để hoạt động hiệu quả với nitơ lỏng. Chúng bao gồm lựa chọn vật liệu, cơ chế bịt kín, tính toàn vẹn về cấu trúc và khả năng tương thích với các hệ thống đường ống đông lạnh.
Vật liệu làm van đông lạnh phải duy trì độ bền và độ dẻo dai ở nhiệt độ cực thấp. Các vật liệu phổ biến bao gồm:
Thép không gỉ : Thép không gỉ Austenitic, chẳng hạn như 304 và 316, được sử dụng rộng rãi vì chúng giữ được độ dẻo và khả năng chống ăn mòn ở nhiệt độ đông lạnh.
Hợp kim niken : Một số ứng dụng hiệu suất cao yêu cầu hợp kim niken như Inconel, mang lại độ bền và độ ổn định nhiệt vượt trội.
Phớt PTFE và PCTFE : Các polyme tương thích đông lạnh được sử dụng để bịt kín, vì chất đàn hồi truyền thống có thể trở nên giòn và hỏng ở nhiệt độ thấp.
Việc lựa chọn vật liệu rất quan trọng không chỉ đối với tính toàn vẹn về mặt cơ học mà còn để ngăn ngừa ô nhiễm, duy trì đường dẫn dòng chảy sạch và đảm bảo độ bền lâu dài trong chu trình nhiệt lặp đi lặp lại.
Van đông lạnh phải được thiết kế để phù hợp với sự giãn nở và co lại của vật liệu do thay đổi nhiệt độ khắc nghiệt. Các kỹ sư sử dụng các kỹ thuật thiết kế như:
Van nắp ca-pô mở rộng : Thân van và bộ truyền động được đặt cách xa vùng cực lạnh để bảo vệ cơ chế đóng gói và vận hành.
Phớt linh hoạt : Phớt và miếng đệm được thiết kế để duy trì độ kín dù bị co nhiệt.
Ghế kim loại với kim loại : Trong một số thiết kế, bề mặt bịt kín bằng kim loại được sử dụng để tránh những hạn chế của polyme ở nhiệt độ rất thấp.
Những tính năng này giúp ngăn ngừa rò rỉ, ứng suất cơ học và lỗi vận hành khi nhiệt độ dao động.
Nitơ lỏng thường được lưu trữ và vận chuyển dưới áp suất. Van đông lạnh phải xử lý:
Áp suất chênh lệch cao : Các van phải duy trì khả năng đóng chặt ngay cả khi có chênh lệch áp suất đáng kể giữa thượng nguồn và hạ lưu.
Kiểm soát dòng chảy nhanh : Trong các tình huống khẩn cấp hoặc tắt hệ thống, van phải đóng hoặc mở nhanh chóng mà không tạo ra áp suất tăng quá mức.
Truyền nhiệt tối thiểu : Thiết kế van phải giảm lượng nhiệt xâm nhập để ngăn chặn sự bay hơi không cần thiết của LN2, điều này có thể làm tăng áp suất hệ thống.
Quản lý dòng chảy và áp suất là rất quan trọng cho cả sự an toàn và hiệu quả trong các hệ thống đông lạnh.
Một số loại van được sử dụng cho các ứng dụng nitơ lỏng, mỗi loại phục vụ các nhu cầu vận hành cụ thể.

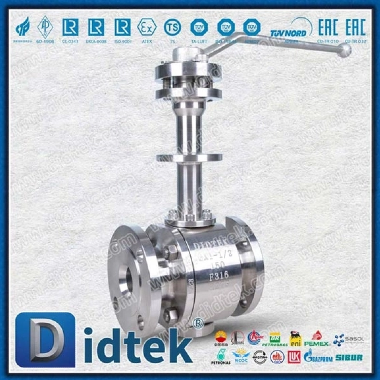

Van bi đông lạnh phổ biến do tính đơn giản, khả năng đóng chặt và vận hành một phần tư vòng quay nhanh. Chúng rất lý tưởng để cách ly dòng chảy trong đường ống và bể chứa. Các tính năng thường bao gồm nắp ca-pô mở rộng, hoạt động với mô-men xoắn thấp và mặt ngồi bằng kim loại hoặc PTFE để đảm bảo độ tin cậy ở nhiệt độ đông lạnh.
Van cầu đông lạnh được sử dụng để điều chỉnh dòng chảy, cung cấp khả năng kiểm soát chính xác tốc độ dòng LN2. Chúng được thiết kế với thân mở rộng và thân cách nhiệt để bảo vệ bao bì và cho phép vận hành trơn tru trong điều kiện nhiệt độ thấp.
Van cổng đông lạnh được sử dụng để cách ly toàn dòng với mức giảm áp suất tối thiểu. Nắp mở rộng và hệ thống đóng gói linh hoạt làm cho chúng phù hợp với đường ống nơi cần có tốc độ dòng chảy cao và độ kín chặt.
Van một chiều đông lạnh ngăn chặn dòng chảy ngược của nitơ lỏng, bảo vệ bể chứa và hệ thống đường ống khỏi áp suất ngược hoặc xả ngẫu nhiên. Các thiết kế bao gồm các cơ chế được hỗ trợ bằng lò xo hoạt động đáng tin cậy ở nhiệt độ đông lạnh.
Xử lý nitơ lỏng vốn đã nguy hiểm. Van đông lạnh không chỉ phải hoạt động hiệu quả mà còn phải tăng cường độ an toàn tổng thể của hệ thống. Những cân nhắc chính bao gồm:
Ngăn ngừa tê cóng và thương tích : Mũ mở rộng, tay cầm cách nhiệt và vỏ bảo vệ giúp người vận hành an toàn khi tiếp xúc trực tiếp với LN2.
Giảm áp : Van phải hoạt động song song với các thiết bị giảm áp để ngăn ngừa tình trạng quá áp do bay hơi nhanh.
Ngăn chặn rò rỉ : Vật liệu chất lượng cao và bịt kín giúp giảm nguy cơ rò rỉ, có thể tạo ra nguy cơ dịch chuyển oxy hoặc hình thành sương giá.
Khả năng tắt khẩn cấp : Van bi đông lạnh trong các hệ thống quan trọng có thể tích hợp với điều khiển tự động để nhanh chóng cách ly dòng chảy trong trường hợp khẩn cấp.
Bằng cách đáp ứng các yêu cầu an toàn này, van đông lạnh bảo vệ cả nhân viên và thiết bị trong khi vẫn duy trì hoạt động liên tục.
Việc lắp đặt và vận hành đúng cách là điều cần thiết để van đông lạnh hoạt động an toàn và hiệu quả.
Chuẩn bị đường ống : Làm sạch tất cả các đường ống để loại bỏ các mảnh vụn, xỉ hàn hoặc các chất gây ô nhiễm có thể làm hỏng đế van hoặc vòng đệm.
Định hướng chính xác : Thực hiện theo hướng dẫn của nhà sản xuất về hướng van để đảm bảo sự liên kết chính xác của thân van và hiệu suất của bộ truyền động.
Hỗ trợ và neo : Các van phải được hỗ trợ độc lập để ngăn chặn ứng suất lên đường ống và ngăn chặn sự lệch trục do co nhiệt.
Cách nhiệt : Áp dụng cách nhiệt cho van và đường ống để giảm thiểu sự xâm nhập nhiệt và giảm sự bay hơi LN2.
Hoạt động chậm và có kiểm soát : Tránh mở hoặc đóng nhanh có thể gây sốc nhiệt hoặc tăng áp suất.
Kiểm tra thường xuyên : Kiểm tra các dấu hiệu hao mòn, ăn mòn hoặc rò rỉ. Kiểm tra niêm phong và đóng gói thường xuyên.
Phát hiện rò rỉ : Sử dụng hệ thống giám sát để phát hiện rò rỉ, đặc biệt ở những khu vực hạn chế nơi hơi LN2 có thể thay thế oxy.
Quy trình đào tạo và an toàn : Người vận hành phải được đào tạo về xử lý đông lạnh, bao gồm cả việc sử dụng thiết bị bảo hộ cá nhân (PPE).
Việc tuân theo các thực hành này đảm bảo tuổi thọ, độ tin cậy và an toàn của van đông lạnh trong hệ thống nitơ lỏng.
Van đông lạnh được thiết kế phù hợp mang lại nhiều lợi ích vận hành:
Niêm phong đáng tin cậy : Ghế polyme tương thích với kim loại và đông lạnh đảm bảo đóng chặt, giảm rò rỉ và lãng phí.
Độ bền : Vật liệu chất lượng cao chịu được chu kỳ nhiệt và nhiệt độ cực thấp.
Hiệu quả : Thiết kế cách nhiệt thích hợp và truyền nhiệt thấp giúp giảm thiểu thất thoát LN2 và sử dụng năng lượng.
Tích hợp tự động hóa : Bộ truyền động bằng khí nén hoặc điện cho phép tích hợp vào hệ thống điều khiển để vận hành từ xa, tắt khẩn cấp và các quy trình tự động.
An toàn : Nắp mở rộng, thiết kế an toàn và lớp cách nhiệt tăng cường bảo vệ người vận hành.
Những ưu điểm này làm cho van đông lạnh trở thành thành phần thiết yếu trong hệ thống xử lý nitơ lỏng và các chất lỏng nhiệt độ thấp khác.
Van đông lạnh cho các ứng dụng nitơ lỏng là thiết bị chuyên dụng được thiết kế để xử lý nhiệt độ cực thấp, chênh lệch áp suất và ứng suất nhiệt. Những cân nhắc về thiết kế của họ bao gồm lựa chọn vật liệu, bù nhiệt, cơ chế bịt kín và các tính năng an toàn. Việc lắp đặt, vận hành và bảo trì đúng cách là rất cần thiết để đảm bảo an toàn, hiệu quả và tuổi thọ.
Bằng cách hiểu các yêu cầu riêng biệt của van đông lạnh, các ngành công nghiệp có thể đạt được khả năng kiểm soát dòng chảy đáng tin cậy, giảm thiểu thất thoát LN2, bảo vệ nhân sự và nâng cao hiệu suất hệ thống. Cho dù sử dụng van bi, van cầu, van cổng hay van một chiều, việc lựa chọn giải pháp đông lạnh phù hợp là rất quan trọng đối với các ứng dụng trong lĩnh vực y tế, hóa chất, năng lượng và công nghiệp.
Đối với các tổ chức đang tìm kiếm van đông lạnh chất lượng cao, các nhà sản xuất đáng tin cậy cung cấp các giải pháp được chứng nhận, bền bỉ và hoàn toàn có thể tùy chỉnh nhằm đáp ứng các yêu cầu khắt khe của hệ thống nitơ lỏng, đảm bảo an toàn và hiệu quả vận hành.
