Kiểm tra áp suất nứt van, hướng dòng chảy và giảm áp suất

Một đường ống hóa dầu mới được đưa vào vận hành rung chuyển dữ dội. Một máy bơm ly tâm công suất cao bị hỏng nặng. Chúng tôi phá bỏ hệ thống để điều tra. Nguyên nhân gốc rễ hiếm khi là một lỗ hổng cấu trúc lớn. Thông thường, thủ phạm là một bộ phận có vẻ đơn giản: van định hướng có kích thước không phù hợp. Van kiểm tra đóng vai trò là cổng cơ khí một chiều quan trọng. Chúng cho phép chất lỏng hoặc khí chảy theo một hướng. Họ dứt khoát chặn mọi dòng chảy ngược. Chức năng cơ bản này nghe có vẻ đơn giản. Tuy nhiên, cơ chế bên trong điều khiển các thiết bị này đặc biệt phức tạp.

Việc hiểu các thông số kỹ thuật cụ thể này không chỉ đơn thuần là một bài tập mang tính học thuật. Điều này cực kỳ quan trọng để duy trì hiệu quả của hệ thống, bảo vệ các thiết bị đầu nguồn đắt tiền và đảm bảo an toàn cho cơ sở. Hướng dẫn này làm sáng tỏ các thông số kỹ thuật phức tạp. Các nhà thiết kế đường ống và chuyên gia bảo trì có thể sử dụng bảng phân tích số liệu động lực học chất lỏng cốt lõi này để đưa ra quyết định mua hàng sáng suốt, dựa trên bằng chứng.

Bài học chính

• Áp suất nứt thể hiện ngưỡng ngược dòng tối thiểu tuyệt đối cần thiết để tháo cơ chế bên trong.
• Định hướng chỉ là một chiều. Việc lắp đặt thiết bị ngược sẽ làm tắc nghẽn hoàn toàn đường dây và gây ra hư hỏng cơ học nghiêm trọng.
• Mất áp suất đề cập đến sự suy giảm định lượng của động năng. Điều này ảnh hưởng trực tiếp đến hiệu quả sử dụng năng lượng của hệ thống.
• Tính toán toán học chính xác và hiểu biết thấu đáo về hệ số dòng chảy là điều cần thiết để ngăn ngừa tiếng kêu của van và hiện tượng búa nước.
• Việc chọn kiến ​​trúc phù hợp đòi hỏi phải cân bằng các số liệu cốt lõi này dựa trên các biến môi trường và phương tiện cụ thể.

Áp suất nứt van kiểm tra là gì?

Áp suất nứt là áp suất ngược dòng tối thiểu chính xác cần thiết để tháo cơ cấu bịt kín van. Bộ phận bên trong có thể là một đĩa kim loại được dẫn hướng, một quả bóng có trọng lượng hoặc một cái nắp có bản lề. Dù thiết kế thế nào thì nó cũng phải vượt qua hàng loạt thế lực đối lập. Các lực vốn có này thường bao gồm lực căng của lò xo bên trong, trọng lượng vật lý của bộ phận đóng và bất kỳ áp suất ngược nào hiện có ở hạ lưu tác động lên phốt.

Hãy nghĩ đến việc mở một cánh cửa chống cháy nặng nề có lò xo trước một cơn gió mạnh. Lượng lực chính xác mà bạn cần tác dụng chỉ để đẩy nhẹ cánh cửa ra khỏi khung của nó cũng tương tự như số liệu này. Khi chất lỏng ngược dòng đạt đến ngưỡng cụ thể này, van sẽ mở ra. Tại thời điểm chính xác này, một lượng dòng chảy có thể phát hiện được bắt đầu di chuyển qua đường ống.

Xác định ngưỡng mở chính xác là bước nền tảng trong thiết kế hệ thống đường ống bền vững. Nếu áp suất quy định quá cao đối với mạch, chất lỏng sẽ không có động năng cần thiết để buộc van mở. Do đó, máy bơm ngược dòng buộc phải làm việc quá sức. Điều này dẫn đến tiêu thụ năng lượng quá mức, quá nhiệt cục bộ và cuối cùng là hỏng bơm do tắc nghẽn.

Ngược lại, ngưỡng quy định quá thấp sẽ khiến van quá nhạy cảm và không ổn định. Nó có thể mở sớm hoặc rung thất thường dưới những dao động áp suất nhỏ. Một van có lực cản cơ học không đủ có thể không đóng đủ nhanh khi dòng chảy thuận ngừng lại. Phản ứng chậm trễ này không đạt được mục tiêu chính: ngăn chặn dòng chảy ngược. Các kỹ sư phải đánh giá áp suất vận hành danh nghĩa của mạch điện của họ. Điều này đảm bảo cơ chế mở ra một cách đáng tin cậy trong quá trình vận hành tiêu chuẩn đồng thời duy trì vòng đệm kín nước khi không hoạt động.

Hiểu hướng dòng chảy và động lực

Theo định nghĩa cơ học, các thiết bị này hoàn toàn một chiều. dự định Hướng dòng chảy của van kiểm tra chỉ ra con đường an toàn duy nhất mà chất lỏng, khí hoặc bùn mài mòn có thể đi qua mạng lưới đường ống. Mục đích duy nhất của họ là chặn chuyển động ngược lại. Việc lắp đặt ngược một trong các thiết bị này đóng vai trò như một rào cản vĩnh viễn, không thể xuyên thủng đối với dòng chảy dự định.

Các nhà sản xuất chỉ rõ hướng chính xác trên vỏ bên ngoài để ngăn ngừa các lỗi lắp đặt nghiêm trọng. Thông thường, bạn sẽ thấy một mũi tên nổi bật được đúc trực tiếp vào thân kim loại hoặc được đóng dấu lên tấm thông số kỹ thuật được dán sẵn. Việc bỏ qua chỉ báo định hướng quan trọng này sẽ dẫn đến hậu quả nghiêm trọng. Nếu một máy bơm công nghiệp lớn kích hoạt dựa trên một van được lắp ngược, chất lỏng sẽ không thể giãn nở được. Kết quả là kịch bản tắc nghẽn gây ra áp lực tăng vọt ngay lập tức và cực độ. Những chiếc gai này có thể làm vỡ các mối nối ống, làm bung phớt máy bơm và gây nguy hiểm đến tính mạng cho những người vận hành gần đó.

Hiểu hành vi bên trong của chất lỏng là điều cần thiết để tối ưu hóa hiệu suất hệ thống tổng thể. Quá trình động bắt đầu vào thời điểm vượt qua điểm nứt. Áp lực thượng nguồn tăng vượt quá ngưỡng ban đầu này. Cơ chế bên trong nâng xa chỗ ngồi hơn, cho phép lưu lượng dòng chảy mở rộng.

Sau khi mở hoàn toàn, vận tốc của chất lỏng di chuyển qua cơ thể hoàn toàn chịu trách nhiệm giữ cho đĩa bên trong hoặc cái nắp lơ lửng. Vận tốc này phải duy trì tương đối ổn định để có hiệu suất tối ưu. Nếu tốc độ chất lỏng giảm xuống dưới ngưỡng tới hạn, động năng không còn có thể giữ cơ cấu chống lại lò xo hoặc trọng lượng hấp dẫn của nó nữa. Tự động, van sẽ bắt đầu đóng lại trước khi dòng chảy thực sự đảo ngược. Hành động đóng chủ động, được hỗ trợ bởi trọng lực này là một tính năng thiết kế quan trọng. Nó giảm thiểu đáng kể các sóng xung kích có sức tàn phá liên quan đến búa nước.

Áp suất nứt và giảm áp suất: Sự khác biệt chính

Một điểm thường gây nhầm lẫn trong kỹ thuật đường ống là sự phân biệt giữa lực cần thiết để mở van và năng lượng bị mất khi chất lỏng di chuyển qua nó. Cả hai số liệu đều liên quan đến việc đo áp suất và ảnh hưởng lớn đến kích thước máy bơm. Tuy nhiên, chúng đại diện cho các giai đoạn chuyển động hoàn toàn khác nhau của chất lỏng.

Về mặt kỹ thuật, độ giảm áp suất của van một chiều là sự chênh lệch có thể đo được về áp suất đầu giữa cổng đầu vào và cổng đầu ra trong khi chất lỏng đang chảy tích cực. Ngay cả khi van được khóa ở vị trí mở hoàn toàn, hình dạng bên trong của nó vẫn hoạt động như một hạn chế vật lý trong đường ống.

Chất lỏng hoặc khí điều hướng các đường viền bên trong của vỏ. Nó chắc chắn sẽ gặp phải ma sát với các bức tường kim loại. Hơn nữa, chất lỏng phải di chuyển xung quanh cụm đĩa, lò xo hoặc bản lề. Điều này tạo ra sự hỗn loạn hỗn loạn. Sự kết hợp giữa ma sát bên trong, vật cản và dòng điện xoáy hỗn loạn dẫn đến mất động năng vĩnh viễn. Vào thời điểm chất lỏng thoát ra khỏi cổng hạ lưu, áp suất của nó đã giảm đi rõ rệt.

Để làm rõ sự khác biệt một cách đơn giản: áp suất nứt là năng lượng cần thiết để bắt đầu dòng chảy. Giảm áp suất là năng lượng bị mất trong quá trình dòng chảy. Các nhà thiết kế hệ thống phải tính đến cả hai số liệu để đảm bảo khả năng tồn tại tổng thể. Một máy bơm phải có kích thước không chỉ vượt quá ngưỡng mở ban đầu mà còn phải tạo ra đủ lực liên tục để khắc phục sự suy giảm năng lượng sau đó.

Gần đây, các ngành công nghiệp toàn cầu đang chuyển sang các yêu cầu chặt chẽ hơn về hiệu quả năng lượng. Khung pháp lý hiện nay yêu cầu tối ưu hóa nghiêm ngặt các hệ thống xử lý chất lỏng. Giảm thiểu tổn thất áp suất không còn chỉ là ưu tiên cơ học nữa. Đó là một nhu cầu kinh tế nghiêm ngặt. Các phân tích kỹ thuật gần đây nhấn mạnh rằng việc tối ưu hóa động lực học chất lỏng để giảm tổn thất áp suất không cần thiết có thể cắt giảm mức tiêu thụ năng lượng của máy bơm tới 15% mỗi năm. Do đó, những người vận hành nhà máy có tư duy tiến bộ đang nhanh chóng rời bỏ các loại van thông thường, quá khổ để chuyển sang các giải pháp được thiết kế chính xác được thiết kế để có điện trở bên trong tối thiểu.

Cơ bản về tính toán áp suất vết nứt và hệ số dòng chảy

Việc dựa vào phỏng đoán để xác định kích thước van chắc chắn sẽ dẫn đến hoạt động không ổn định. chính xác Tính toán áp suất nứt là một quy trình bắt buộc đối với các mạch chất lỏng tùy chỉnh. Điều này đặc biệt đúng trong các đường ống thẳng đứng nơi trọng lực ảnh hưởng lớn đến hoạt động cơ học. Vật lý cơ bản dựa vào việc phân tích mối quan hệ giữa lực và diện tích bề mặt.

Các biến số chính bao gồm lực hướng xuống do lò xo bên trong tác dụng, trọng lượng vật lý của đĩa đệm, diện tích bề mặt tiếp xúc với chất lỏng ngược dòng và bất kỳ áp suất ngược tĩnh nào nằm trên đỉnh của vòng đệm. Khi lắp đặt thẳng đứng, trọng lượng tuyệt đối của cột chất lỏng phía trên van phải được cộng vào lực đóng. Các nhà sản xuất cung cấp các thông số kỹ thuật cơ bản cho việc lắp đặt theo chiều ngang. Các kỹ sư phải điều chỉnh những số liệu này về mặt toán học để tính đến các biến số hấp dẫn và áp suất ngược cụ thể của kiến ​​trúc đường ống độc đáo của họ.

Để dự đoán chính xác tổn thất áp suất trong quá trình vận hành liên tục, các kỹ sư dựa vào Hệ số lưu lượng. Theo định nghĩa của ngành, hệ số này biểu thị lượng nước sẽ chảy qua một van cụ thể trong khi khiến áp suất giảm chính xác một psi.

Giá trị hệ số cao hơn cho thấy van hiệu quả cao, ít hạn chế hơn, cho phép lưu lượng lớn hơn với mức phạt năng lượng tối thiểu. Người mua và nhà thiết kế hệ thống có thể sử dụng biểu đồ do nhà sản xuất cung cấp để dự đoán về mặt toán học sự suy giảm năng lượng chính xác cho phương tiện cụ thể của họ và tốc độ dòng chảy yêu cầu. Việc tham chiếu chéo mức giảm được tính toán này với đường cong hiệu suất của máy bơm cho phép các kỹ sư xác minh rằng hệ thống sẽ hoạt động trơn tru mà không bị thất thoát năng lượng quá mức.

Các thiết kế van khác nhau ảnh hưởng đến áp suất và dòng chảy như thế nào

Hình dạng bên trong của van quyết định rất nhiều đến cả khả năng cản mở và hiệu suất dòng chảy liên tục của nó. Việc lựa chọn kiến ​​trúc chính xác là vấn đề làm cho các đặc tính vật lý phù hợp với các nhu cầu cụ thể, thường khắc nghiệt của ứng dụng công nghiệp.

Thiết kế kiểm tra thang máy có khoang bên trong rất giống với van cầu truyền thống. Chất lỏng phải đi vào cơ thể, rẽ mạnh lên trên để đẩy đĩa dẫn hướng ra khỏi chỗ ngồi của nó, sau đó quay một vòng nữa để thoát ra. Do dòng van một chiều phải di chuyển theo con đường rất quanh co này nên các thiết bị này thường có mức giảm áp suất cao hơn nhiều so với các thiết kế khác. Tuy nhiên, con đường hạn chế này đi kèm với một lợi ích lớn. Các sản phẩm chất lượng cao, chẳng hạn như các sản phẩm do Didtek thiết kế, mang đến khả năng bịt kín đặc biệt đáng tin cậy, không bị rò rỉ trong môi trường áp suất cao. Khi xử lý hơi nước nguy hiểm hoặc khí độc, các kỹ sư thường xuyên chỉ định các van này, cố ý ưu tiên tính toàn vẹn của vòng đệm thay vì hiệu quả của dòng thô.

Trong môi trường công nghiệp khắc nghiệt, độ bền vật liệu cũng quan trọng như động lực học chất lỏng. Van một chiều rèn được sản xuất từ ​​​​các khối thép rắn chịu áp suất nhiệt và cơ học rất lớn. Quá trình này dẫn đến cấu trúc phân tử dày đặc, không xốp. Van một chiều rèn của Didtek, được chế tạo theo tiêu chuẩn API 602 nghiêm ngặt, xử lý môi trường có tốc độ cao, hỗn loạn cao mà không bị xói mòn bên trong hoặc mỏi cơ học. Thiết kế hạng nặng của chúng đảm bảo rằng ngưỡng mở vẫn nhất quán qua hàng nghìn chu kỳ khắc nghiệt.

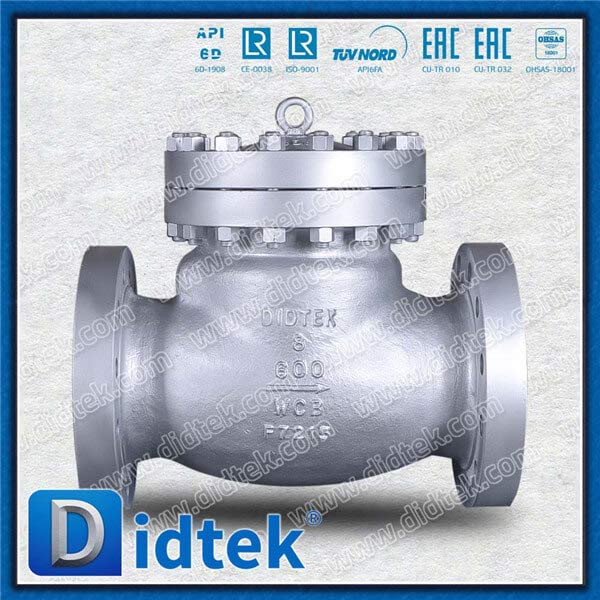

Đối với các ứng dụng chất lỏng nói chung trong đó giảm thiểu tổn thất năng lượng là mục tiêu chính, van một chiều xoay tiêu chuẩn là lựa chọn phù hợp. Chúng có một đĩa có bản lề xoay hoàn toàn ra khỏi đường dẫn dòng chảy. Điều này mang lại một lối đi thẳng, gần như không bị cản trở cho chất lỏng. Van một chiều cánh xoay bằng thép đúc Didtek sử dụng vật liệu WCB cao cấp và tuân thủ các tiêu chuẩn API 594, giúp giảm áp suất đặc biệt thấp và ngăn chặn dòng chảy ngược đáng tin cậy.

Nguyên tắc bố trí mạch để đạt hiệu suất tối ưu

Định hướng vật lý của đường ống làm thay đổi đáng kể cách thức hoạt động của van trong thế giới thực. Trong các đường nằm ngang, trọng lực có tác động trung hòa đến quá trình đóng mở của đĩa. Điều này cho phép cơ cấu lò xo hoặc bản lề bên trong kiểm soát hoàn toàn áp suất nứt.

Việc lắp đặt theo chiều dọc với dòng chảy hướng lên tạo ra một thách thức khác. Trọng lực liên tục kéo đĩa đi xuống. Điều này làm tăng áp suất nứt cần thiết một cách hiệu quả, vì chất lỏng phải nâng trọng lượng của các bộ phận bên trong về mặt vật lý. Ngược lại, việc lắp đặt van một chiều xoay tiêu chuẩn theo đường thẳng đứng với dòng chảy hướng xuống là một lỗi kỹ thuật nghiêm trọng. Trọng lực sẽ giữ van mở vĩnh viễn, khiến khả năng ngăn dòng chảy ngược của nó hoàn toàn vô dụng.

Sự nhiễu loạn là kẻ thù cuối cùng của tuổi thọ van. Thiết bị được lắp đặt quá gần cửa xả của máy bơm, khuỷu ống sắc nhọn hoặc van điều khiển điều biến sẽ bị ảnh hưởng. Chất lỏng xoáy, hỗn loạn sẽ làm cho đĩa bên trong rung chuyển nhanh chóng vào chỗ ngồi của nó. Tiếng lạch cạch liên tục này làm hỏng các chốt bản lề và phá hủy bề mặt ghế ngồi. Thất bại cơ học sớm là không thể tránh khỏi.

Là một phương pháp thực hành kỹ thuật tiêu chuẩn tốt nhất, các van định hướng phải được lắp đặt cách xa bất kỳ nguồn nhiễu loạn nào ít nhất từ ​​5 đến 10 đường kính ống. Việc cung cấp đường ống thẳng này cho phép cấu hình vận tốc chất lỏng hỗn loạn ổn định thành dòng chảy mịn, phân lớp. Điều này đảm bảo van vẫn mở đều đặn và giảm thiểu hao mòn không cần thiết.

Tiêu chí lựa chọn khả thi cho các ứng dụng công nghiệp

Việc mua phần cứng chính xác đòi hỏi phải phân tích khách quan, toàn diện toàn bộ mạng lưới đường ống. Người mua nên sử dụng danh sách kiểm tra đánh giá nghiêm ngặt trước khi hoàn thiện bất kỳ thông số kỹ thuật nào.

Đầu tiên, hãy xác định rõ phương tiện truyền thông. Hệ thống đang vận chuyển khí nén, chất lỏng nhớt hay bùn có độ mài mòn cao? Điều này quyết định vật liệu vỏ và trang trí cần thiết. Tiếp theo, xác định áp suất mở chính xác cần thiết để bắt đầu dòng chảy mà không làm quá tải máy bơm của hệ thống. Đồng thời, tính toán độ giảm áp suất tối đa cho phép để đảm bảo chất lỏng duy trì đủ vận tốc xuôi dòng.

Để đơn giản hóa quá trình lựa chọn, hãy tham khảo so sánh kỹ thuật sau:

Việc bỏ qua các số liệu như áp suất nứt, định hướng và giảm áp suất chắc chắn sẽ dẫn đến sự kém hiệu quả nghiêm trọng của hệ thống, tiếng kêu của van hoặc các sự kiện dòng chảy ngược thảm khốc. Xem xét cẩn thận các thông số hệ thống của bạn và thực hiện các tính toán cần thiết để bảo vệ cơ sở hạ tầng của bạn, giảm chi phí năng lượng và đảm bảo hoạt động đáng tin cậy trong nhiều năm.

Câu hỏi thường gặp

Áp suất nứt van một chiều có thể điều chỉnh được không?

Nó phụ thuộc hoàn toàn vào thiết kế bên trong của thiết bị. Một số van kiểm tra lò xo nội tuyến có cơ chế điều chỉnh. Điều này cho phép người vận hành nén hoặc giải nén lò xo bên trong một cách vật lý, do đó làm thay đổi áp suất cần thiết để mở nó. Van một chiều xoay truyền thống có ngưỡng mở cố định được xác định bởi trọng lượng vật lý của đĩa và lực hấp dẫn không thay đổi.

Điều gì xảy ra nếu hướng dòng chảy của van một chiều của tôi bị đảo ngược trong quá trình lắp đặt?

Việc lắp đặt van định hướng lùi sẽ chặn hoàn toàn mọi dòng chất lỏng chuyển tiếp. Máy bơm hệ thống sẽ đẩy chất lỏng một cách mạnh mẽ vào một hàng rào kín, không thể xuyên thủng, dẫn đến tình huống tắc nghẽn. Sự tích tụ áp suất nhanh chóng này sẽ gây ra hiện tượng quá nhiệt nghiêm trọng, có khả năng làm đứt các mối nối đường ống và hư hỏng cơ học nghiêm trọng đối với các vòng đệm và cánh quạt bên trong máy bơm.

Áp suất nứt có giống như áp suất ngược không?

Không, họ là những thế lực đối lập nhau. Áp suất nứt là lượng áp suất ngược dòng cụ thể cần thiết để đẩy van mở và bắt đầu dòng chảy về phía trước. Áp suất ngược là áp suất xuôi dòng tác động lên phía đầu ra của van, lực này chủ động buộc đĩa bên trong đóng lại để ngăn dòng chảy ngược.

Làm cách nào để giảm áp suất van một chiều trong hệ thống của tôi?

Để giảm thiểu tổn thất năng lượng, hãy chọn van có xếp hạng Hệ số lưu lượng cao hơn. Định cỡ van chính xác để phù hợp với đường kính ống là rất quan trọng để tránh tắc nghẽn. Việc chọn một thiết kế có đường dẫn dòng chảy thẳng hơn, ít bị cản trở hơn, chẳng hạn như van một chiều xoay toàn cổng thay vì van một chiều nâng hạn chế, sẽ làm giảm đáng kể ma sát bên trong và nhiễu loạn.

Độ nhớt của chất lỏng ảnh hưởng đến ngưỡng mở như thế nào?

Chất lỏng có độ nhớt cao đòi hỏi nhiều động năng hơn để bắt đầu và duy trì chuyển động. Trong khi áp suất nứt cơ học của van không đổi, bơm hệ thống phải làm việc nhiều hơn để vượt qua cả lực cản trong của chất lỏng và lực căng của lò xo van. Các kỹ sư phải tính đến độ nhớt khi tính toán tổng tổn thất cột nước của hệ thống.

Búa nước có thể xảy ra nếu áp suất nứt quá thấp?

Đúng. Nếu ngưỡng quá thấp, cơ chế bên trong thiếu lực cản để đóng nhanh khi dòng chảy dừng lại. Việc đóng cửa chậm trễ cho phép dòng chảy ngược diễn ra trong một khoảng thời gian ngắn. Cuối cùng, khi van đóng lại để chống lại động lượng ngược này, nó sẽ tạo ra một sóng xung kích thủy lực nghiêm trọng được gọi là búa nước, có thể làm hư hại nghiêm trọng cơ sở hạ tầng đường ống.
