Kiểm tra việc lắp đặt, bảo trì và phòng ngừa lỗi van

Bạn có biết một sự kiện dòng chảy ngược có thể phá hủy một hệ thống đường ống đắt tiền? Hãy hình dung một đường nước đô thị có áp suất cao đột ngột đảo ngược dòng chảy do chuyến đi của máy bơm. Nếu không có cơ chế quay ngược đáng tin cậy, cú sốc thủy lực sẽ làm hỏng thiết bị ở thượng nguồn chỉ trong vài giây. Thiết lập kém hoặc bỏ bê thường xuyên thường gây ra tình trạng hao mòn linh kiện nhanh chóng và khiến toàn bộ hệ thống bị hỏng.

Cho dù bạn là một kỹ sư đường ống dày dạn kinh nghiệm, một nhà thầu hiện trường hay người quản lý cơ sở, việc nắm vững việc kiểm soát chất lỏng là điều bắt buộc. Hướng dẫn này cung cấp các kỹ thuật cài đặt hoàn hảo, chiến lược bảo trì thực tế và các chiến thuật đã được chứng minh để giữ cho cơ sở hạ tầng của bạn hoạt động an toàn trong nhiều thập kỷ.

Bài học chính

• Xác định đường dẫn dòng chính xác và chọn hướng vật lý phù hợp là những bước quan trọng nhất trước khi lắp bất kỳ thiết bị một chiều nào.
• Việc thiết lập thành công đòi hỏi phải kiểm tra trước kỹ lưỡng, xả đường ống nghiêm ngặt và tuân thủ nghiêm ngặt các nguyên tắc mô-men xoắn cơ học để đảm bảo tính toàn vẹn của cấu trúc.
• Thủ phạm hàng đầu gây ra sự cố sớm bao gồm búa nước nghiêm trọng, định cỡ Cv không đúng, tích tụ mảnh vụn và lắp đặt thiết bị sai mặt phẳng.
• Bảo trì định kỳ bao gồm vệ sinh thường xuyên, bôi trơn có mục tiêu và đánh giá trực quan nội bộ giúp kéo dài tuổi thọ của mạng lưới đường ống của bạn theo cấp số nhân.
• Tận dụng các thiết kế được thiết kế chuyên dụng được trang bị đối trọng bên ngoài giúp giảm đáng kể lực va đập động học và ngăn ngừa mỏi cơ học.

Bối cảnh phát triển của việc kiểm soát chất lỏng công nghiệp

Lĩnh vực van công nghiệp đang trải qua một sự thay đổi lớn theo hướng phân tích dự đoán và giảm thiểu cơ học tiên tiến. Các quy định môi trường chặt chẽ hơn và chi phí cắt cổ liên quan đến thời gian ngừng hoạt động ngoài dự kiến ​​đã thúc đẩy sự thay đổi này. Các nhà quản lý nhà máy có tư duy tiến bộ không còn chấp nhận các mô hình vận hành bằng trọng lực cơ bản nữa. Nhu cầu ngày càng tăng đối với các giải pháp kỹ thuật hấp thụ động năng một cách tích cực. Việc tích hợp các cảm biến âm thanh để phát hiện sớm các vi rò rỉ trước khi chúng leo thang nhanh chóng đang nhanh chóng trở thành phương pháp kỹ thuật tiêu chuẩn trên toàn bộ cơ sở hạ tầng quan trọng.

Cài đặt trước: Tìm hiểu Cơ học và Động lực học dòng chảy

Trước khi bắt đầu lao động thể chất, nhân viên bảo trì phải nắm vững cơ học chất lỏng cơ bản. Các thành phần này hoạt động tự động dựa trên sự chênh lệch áp suất của hệ thống. Thiết lập ban đầu của họ quyết định độ tin cậy lâu dài. Lựa chọn vật liệu tiêu chuẩn công nghiệp như thép đúc WCB hoặc thép không gỉ Duplex phù hợp với động lực học chất lỏng cụ thể của bạn là bước nền tảng trong thiết kế hệ thống mạnh mẽ.

Xác định đường dẫn dòng chảy chính xác

Các thiết bị này hoàn toàn đơn hướng. Mục đích duy nhất của chúng là cho phép chất lỏng di chuyển theo một đường cụ thể đồng thời ngăn chặn mạnh mẽ chuyển động ngược lại. Các nhà sản xuất thường đúc một mũi tên nổi bật ở phần thân bên ngoài. Xác định vị trí và xác minh hướng dòng chảy của van kiểm tra này là bước quan trọng nhất trước khi lắp. Việc lắp đặt thiết bị ngược sẽ dẫn đến tình trạng chết máy ngay lập tức. Sự giám sát này gây áp lực quá mức cho các đường ống ngược dòng và xóa sạch các vòng đệm của máy bơm trước khi người vận hành thậm chí có thể nhấn nút dừng khẩn cấp.

Lựa chọn hướng đi phù hợp

Bố cục vật lý của đường ống ảnh hưởng trực tiếp đến việc lựa chọn thành phần. Vị trí lắp đặt van một chiều phải hoàn toàn phù hợp với cơ chế bên trong của mẫu bạn đã chọn. Hầu hết các biến thể xích đu tiêu chuẩn đều hoạt động tối ưu theo đường ngang. Chúng dựa vào trọng lực để hỗ trợ đĩa đóng lại khi vận tốc chuyển tiếp dừng lại. Thiết lập theo chiều dọc đưa ra một thách thức kỹ thuật phức tạp hơn. Nếu được gắn theo chiều dọc, chất lỏng phải di chuyển lên trên. Việc lắp đặt một mô hình phụ thuộc vào trọng lực tiêu chuẩn trong một đường ống thẳng đứng với dòng chảy hướng xuống hoàn toàn phá vỡ mục đích của nó. Các biến thể chịu tải bằng lò xo hạng nặng là bắt buộc đối với các tình huống dòng chảy đi xuống để buộc cơ cấu đóng lại trước lực hấp dẫn.

Giao thức cài đặt từng bước

Việc chuyển từ lý thuyết sang thực hành đòi hỏi sự chính xác và sạch sẽ. Tuân theo một giao thức được tiêu chuẩn hóa sẽ giảm thiểu nguy cơ rò rỉ mặt bích và gãy xương do ứng suất bên trong.

Kiểm tra trước khi lắp đặt

Hãy tưởng tượng bạn đang cố định một mặt bích khổng lồ 12 inch để nhận ra màng bọc vận chuyển bằng nhựa được đặt trong chốt bản lề. Luôn tiến hành kiểm tra trực quan kỹ lưỡng dưới ánh sáng mạnh. Bản thân đường ống phải được xả hoàn toàn. Bụi bẩn, cặn và xỉ hàn mài mòn hoạt động giống như giấy nhám. Chúng là chất xúc tác chính dẫn đến sự xuống cấp sớm của mặt ngồi và rò rỉ tốc độ cao sau đó.

Quá trình lắp đặt

Thực hiện cài đặt vật lý một cách có hệ thống. Đầu tiên, đảm bảo các đường ống thượng nguồn và hạ lưu được căn chỉnh hoàn hảo. Việc buộc một thân kim loại cứng giữa các mặt bích lệch sẽ gây ra áp lực uốn rất lớn lên vật đúc. Tiếp theo, cẩn thận hạ thiết bị xuống giữa các mặt bích. Đảm bảo các miếng đệm công nghiệp thích hợp được đặt chính giữa một cách hoàn hảo. Các miếng đệm không thẳng hàng nhô ra vào đường dẫn dòng chảy và gây ra sự nhiễu loạn không mong muốn. Cuối cùng, lắp các bu lông và siết chặt chúng bằng chuỗi hình ngôi sao. Cờ lê lực đã được hiệu chỉnh là biện pháp bảo vệ tốt nhất của bạn chống lại rò rỉ vi mô.

Nguyên nhân phổ biến gây ra sự cố hệ thống

Hiểu lý do tại sao cơ chế kiểm soát chất lỏng bị hỏng là điều cần thiết để bảo trì phòng ngừa. Hầu hết các trường hợp hỏng van một chiều đều xuất phát từ việc sử dụng sai hơn là do lỗi sản xuất.

Búa nước và cú đập mạnh

Sốc thủy lực xảy ra khi chất lỏng đang chuyển động buộc phải dừng lại một cách đột ngột. Khi một máy bơm công suất lớn tắt, cột nước khổng lồ sẽ đảo ngược nhanh chóng. Chất lỏng đảo chiều đập đĩa vào đế kim loại với động năng cực lớn nếu cơ cấu đóng phản ứng quá chậm. Việc đóng sầm lặp đi lặp lại này sẽ làm cong các chốt bản lề bên trong và làm biến dạng các bề mặt bịt kín.

Điều kiện kích thước và dòng chảy không chính xác

Một sự giám sát kỹ thuật thường xuyên là định cỡ thành phần chỉ dựa trên đường kính ngoài của ống. Bạn phải tính toán các điều kiện dòng chảy thực tế. Nếu một thiết bị quá khổ, vận tốc chất lỏng bình thường sẽ quá thấp để giữ đĩa ở tư thế ổn định. Cái mỏ sẽ liên tục bật ra khỏi các điểm dừng bên trong. Tiếng kêu có tính hủy diệt này dẫn đến sự mài mòn vòng bi nhanh chóng và cuối cùng là sự cố cơ học.

Chiến lược chủ động và lựa chọn chính xác

Các kỹ sư phải lựa chọn thiết bị dựa trên tốc độ dòng chảy cụ thể, mật độ chất lỏng và mức giảm áp suất có thể chấp nhận được. Tính toán Hệ số dòng chảy chính xác đảm bảo vận tốc hoạt động bình thường cung cấp đủ lực để giữ đĩa bên trong ổn định. Kỹ thuật chính xác này giúp loại bỏ nguy cơ huyên thuyên.

Hướng dẫn lựa chọn cốt lõi

So sánh các cấu hình khác nhau là rất quan trọng để kết hợp phần cứng với môi trường thủy lực cụ thể của bạn. Các tùy chọn tiêu chuẩn có sẵn sẽ không đủ cho các hệ thống dễ bị sốc nặng.

Tích hợp các phụ kiện cơ khí giúp kiểm soát tốc độ đóng cửa và giảm thiểu hiện tượng va đập mạnh. Việc sử dụng các thiết kế được trang bị đối trọng có thể điều chỉnh cho phép người vận hành tinh chỉnh các đặc tính đóng. Trọng lượng bên ngoài hỗ trợ đóng đĩa nhanh chóng trước khi chất lỏng đảo chiều đạt vận tốc hủy diệt.

Thực tiễn tốt nhất về bảo trì toàn diện

Sự ổn định hoạt động lâu dài phụ thuộc hoàn toàn vào chương trình chăm sóc có cấu trúc. Nếu không có sự giám sát thường xuyên, ngay cả những hợp kim bền chắc cũng sẽ không chịu được ma sát. Việc thực hiện các quy trình vận hành tiêu chuẩn nghiêm ngặt để bảo trì van một chiều giúp kéo dài tuổi thọ mạng của bạn và bảo vệ tài sản hạ lưu.

Lập lịch kiểm tra định kỳ

Tần suất kiểm tra của bạn phải được quyết định bởi ứng dụng cụ thể và tốc độ chu kỳ hoạt động. Hệ thống nước sạch ở áp suất vừa phải có thể chỉ cần kiểm tra trực quan hàng năm. Các đường ống vận chuyển bùn mài mòn yêu cầu đánh giá nghiêm ngặt hàng quý để lập bản đồ sự xuống cấp của vật liệu.

Làm sạch, bôi trơn và đánh giá nội bộ

Đường dây phải được cách ly hoàn toàn bằng cách sử dụng van chặn và giảm áp suất một cách an toàn trước khi vặn bất kỳ cờ lê nào. Kiểm tra khoang bên trong để phát hiện cặn bám sau khi tháo nắp ca-pô. Sử dụng các dụng cụ không mài mòn để làm sạch bề mặt ghế ngồi. Hãy cực kỳ cẩn thận để không làm trầy xước kim loại. Ghi điểm bằng kính hiển vi làm ảnh hưởng đến con dấu một chiều. Bôi mỡ công nghiệp phù hợp với nhiệt độ vào các chốt bản lề bên ngoài và đệm kín cho các thiết kế có đòn bẩy bên ngoài.

Những cân nhắc về kỹ thuật dành riêng cho ngành

Những thành phần quan trọng này được triển khai trên nhiều ngành công nghiệp. Hiểu được nhu cầu của lĩnh vực của bạn là rất quan trọng để lựa chọn ngành luyện kim chính xác.

Ứng dụng dầu, khí đốt và nước thải

Ngành hydrocarbon khiến cơ sở hạ tầng phải chịu môi trường khắc nghiệt. Đường ống dẫn dầu và khí đốt chịu đựng dòng chảy nhiều pha, áp suất cực cao và khí chua có tính ăn mòn cao. Vật liệu tiêu chuẩn hòa tan nhanh chóng trong những điều kiện này. Luyện kim tiên tiến như thép không gỉ Duplex tuân thủ API 594 là điều cần thiết. Hệ thống nước thải phải đối mặt với mối đe dọa thường xuyên của các mảnh vụn rắn. Các cơ sở thường sử dụng các đường dẫn dòng chảy toàn cổng chuyên dụng để ngăn ngừa tắc nghẽn nghiêm trọng.

Câu hỏi thường gặp

Van một chiều có thể được lắp đặt theo chiều dọc không?

Tích hợp dọc phụ thuộc nhiều vào cơ học bên trong và động lực học chất lỏng. Thiết lập theo chiều dọc thường được cho phép nếu chất lỏng di chuyển lên trên. Áp suất thủy lực nâng đĩa bên trong lên trong khi trọng lực hỗ trợ đóng đĩa khi tắt máy bơm. Các mô hình tiêu chuẩn phụ thuộc vào trọng lực vẫn mở vĩnh viễn và không ngăn được dòng chảy ngược nếu dòng chảy đi xuống. Các biến thể lò xo chuyên dụng được yêu cầu nghiêm ngặt đối với dòng chảy thẳng đứng hướng xuống.

Làm cách nào để biết hệ thống của tôi có bị lỗi hay không?

Xác định các dấu hiệu cảnh báo sớm ngăn ngừa thiệt hại nghiêm trọng về đường ống. Các triệu chứng thường gặp bao gồm tiếng đập lớn khi tắt máy bơm, rung quá mức và giảm áp suất không rõ nguyên nhân. Quan sát thấy máy bơm ngược dòng quay ngược sau khi tắt nguồn là dấu hiệu rõ ràng của dòng chảy ngược.

Vận tốc dòng chảy tối thiểu cần thiết để giữ cho đĩa mở là bao nhiêu?

Các kỹ sư gọi đây là lưu lượng tối thiểu cần thiết cho vị trí mở hoàn toàn. Nó thay đổi rất nhiều dựa trên thiết kế cụ thể và trọng lượng của nắp bên trong. Nếu tốc độ dòng chảy thực tế giảm xuống dưới ngưỡng này, đĩa sẽ lơ lửng trong dòng chảy và kêu lạch cạch vào ghế. Điều này gây ra sự mệt mỏi cơ học nhanh chóng. Luôn tham khảo biểu đồ quy trình của nhà sản xuất để khớp giá trị Cv với điều kiện đường ống thực tế của bạn.

Làm cách nào để kiểm tra rò rỉ bên trong mà không cần tháo thiết bị?

Kiểm tra phát xạ âm thanh là phương pháp không phá hủy đáng tin cậy nhất được các kỹ thuật viên hiện trường sử dụng. Bằng cách kẹp các cảm biến siêu âm vào thân van bên ngoài, các kỹ sư có thể phát hiện âm thanh rít tần số cao của chất lỏng đi qua mặt tựa bên trong. Thử nghiệm giảm áp suất trên các van khối cách ly là một phương pháp tiêu chuẩn khác để xác minh tính toàn vẹn của vòng đệm.

Hợp tác với Didtek để có các giải pháp kiểm soát chất lỏng đáng tin cậy

Thành công lâu dài của bất kỳ mạng lưới xử lý chất lỏng nào đều bắt đầu bằng việc lựa chọn sản phẩm được thiết kế chính xác, chất lượng cao. Bắt đầu với công nghệ luyện kim cao cấp về cơ bản sẽ đơn giản hóa quá trình lắp đặt và giảm đáng kể tần suất ngừng hoạt động cưỡng bức.

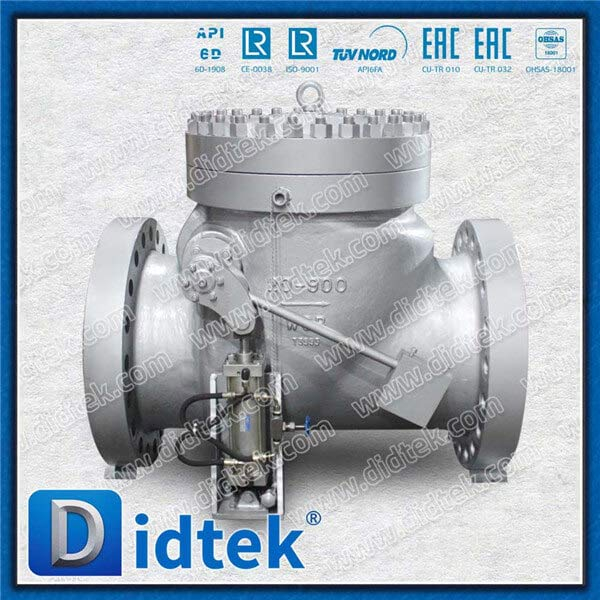

Didtek Valve được công nhận trên toàn cầu về chuyên môn sản xuất nghiêm ngặt, các giao thức kiểm tra áp suất API 6D nghiêm ngặt và cam kết vững chắc trong việc cung cấp các giải pháp bền vững. Danh mục của chúng tôi bao gồm các thiết kế xích đu bằng thép đúc chắc chắn và các mẫu đối trọng tiên tiến được thiết kế để vô hiệu hóa búa nước khắc nghiệt. Chúng tôi khuyến khích các kỹ sư và người quản lý mua sắm liên hệ với nhóm kỹ thuật của chúng tôi để được tư vấn về dự án. Truy cập trang web chính thức của Didtek Valve để tìm cấu hình hoàn hảo tuyệt đối cho lần cài đặt quan trọng tiếp theo của bạn.
