Ngăn chặn dòng chảy ngược và Van kiểm tra: Sự khác biệt chính

Bạn có biết dòng nước chảy ngược gây ra lỗi hệ thống thảm khốc? Việc nhầm lẫn thiết bị ngăn dòng chảy ngược với van định hướng tiêu chuẩn là một canh bạc đầy rủi ro. Là một kỹ sư kiểm soát chất lỏng, tôi thường xuyên thấy lỗi cụ thể này dẫn đến ô nhiễm nước nghiêm trọng, thành phố bị phạt nặng và thiết bị bị hư hỏng không thể sửa chữa. Trong hướng dẫn này, chúng tôi chia nhỏ những khác biệt cơ bản của chúng. Bạn sẽ khám phá chính xác cách chỉ định thành phần chính xác cho mạng đường ống của mình.

Bài học chính

Trước khi đi sâu vào các chi tiết cơ học, chúng ta phải thiết lập các quy tắc cơ bản để ngăn chặn dòng chảy ngược. Cả hai thiết bị đều giữ cho chất lỏng di chuyển theo một hướng. Tuy nhiên, kỹ thuật, ứng dụng và vị thế pháp lý của chúng vẫn rất khác nhau. Để làm rõ nhanh những khác biệt này, hãy xem lại bảng so sánh cốt lõi bên dưới.

Hiểu những điều cơ bản: Van một chiều là gì?

Van định hướng tiêu chuẩn là một bộ phận cơ khí được lắp đặt trực tiếp trong đường ống. Nó cho phép chất lỏng, khí hoặc hơi nước chảy về phía trước nhưng tự động đóng lại để chặn mọi chuyển động lùi. Hoạt động dựa hoàn toàn vào áp suất chất lỏng hơn là tác động bên ngoài.

Khi áp suất chất lỏng ngược dòng vượt quá áp suất nứt tối thiểu, tấm bên trong sẽ nâng lên. Chất lỏng đi qua liền mạch. Nếu dòng chảy dừng lại, áp suất xuôi dòng kết hợp với lực lò xo sẽ ​​giữ chặt bộ phận đóng. Phản ứng tức thời này giúp bảo vệ các máy bơm nhạy cảm ngược dòng khỏi búa nước phá hoại.

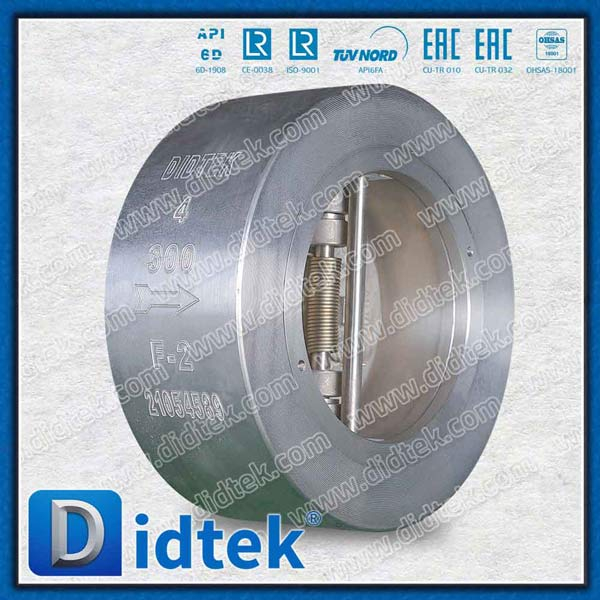

Không gian và trọng lượng là những yếu tố quan trọng trong mạng lưới đường ống công nghiệp dày đặc. Các thiết kế wafer có kích thước nhỏ gọn được các kỹ sư rất ưa chuộng. Ví dụ, van hai tấm wafer bằng thép rèn không có bộ phận giữ tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế API 594 và không có khả năng xuyên qua thân van. Sự lựa chọn kỹ thuật cụ thể này giúp loại bỏ các đường rò rỉ tiềm ẩn vào khí quyển. Được chế tạo từ các vật liệu có độ bền cao như thép rèn F2, các bộ phận này xử lý hoàn hảo môi trường công nghiệp áp suất cao.

Hiểu những điều cơ bản: Công cụ ngăn chặn dòng chảy ngược là gì?

Cơ cấu ngăn chặn hoạt động như một thiết bị đảm bảo an toàn tính mạng được quản lý chặt chẽ. Nó đặc biệt ngăn chặn nước bị ô nhiễm hoặc bẩn xâm nhập vào nguồn cung cấp nước uống sạch công cộng. Để hiểu nó hoạt động như thế nào, bạn phải hiểu hai mối nguy hiểm về thể chất.

Hãy tưởng tượng một sự cố vỡ nước đột ngột trên một con phố đông đúc. Sự kiện này tạo ra áp suất chân không âm trong đường ống thành phố. Máy hút bụi theo đúng nghĩa đen là hút nước bẩn từ cơ sở tư nhân trở lại lưới điện công cộng. Chúng tôi gọi đây là sự hút ngược. Áp suất ngược xảy ra khi áp suất hạ lưu trong hệ thống đường ống riêng vượt quá áp suất cung cấp vào. Máy bơm tăng áp hoặc sự giãn nở nhiệt trong nồi hơi thương mại sẽ đẩy nước bẩn ngược lại dòng chảy bình thường.

Một tổ hợp ngăn chặn thực sự sẽ ngăn chặn cả hai mối nguy hiểm. Nó bao gồm các van ngắt ở cả hai đầu để cách ly bảo trì. Vòi thử nghiệm được tiêu chuẩn hóa cho phép các chuyên gia được chứng nhận gắn đồng hồ đo và xác minh mức duy trì áp suất bên trong. Các mô hình có mức độ nguy hiểm cao như cụm Vùng áp suất giảm sẽ loại bỏ nước bị ô nhiễm ra khỏi hệ thống nếu quá trình kiểm tra bên trong không thành công.

Xu hướng ngành trong việc ngăn chặn dòng chảy ngược

Bối cảnh kiểm soát chất lỏng đang phát triển nhanh chóng. Các phân tích gần đây của ngành nêu bật sự thay đổi lớn theo hướng quản lý nước thông minh hơn. Cơ sở hạ tầng đô thị cũ kỹ trên toàn cầu làm tăng nguy cơ sụt áp và hiện tượng hút ngược. Cơ quan cấp nước địa phương hiện thực thi các quy tắc tuân thủ chặt chẽ hơn. Họ đang tích cực từ bỏ các điều khoản khoan dung của ông nội và yêu cầu trang bị thêm ngay lập tức các tổ hợp ngăn chặn có mức độ nguy hiểm cao trong các cơ sở thương mại.

Chúng ta cũng thấy Internet of Things hợp nhất với các van cơ học truyền thống. Các nhà quản lý cơ sở ngày càng áp dụng các hệ thống giám sát thông minh để phát hiện sự chênh lệch áp suất trong thời gian thực. Sự tích hợp kỹ thuật số này chuyển đổi tư duy của ngành từ sửa chữa phản ứng sang ngăn ngừa ô nhiễm chủ động. Đi trước các đường cong quy định này là một yêu cầu cơ bản để giảm thiểu rủi ro trong kỹ thuật hiện đại.

Sự khác biệt chính trong thiết kế và ứng dụng

Làm thế nào để bạn quyết định thành phần nào phù hợp với hệ thống của bạn? Việc điều hướng tình thế tiến thoái lưỡng nan giữa van một chiều và thiết bị ngăn dòng chảy ngược cuối cùng phụ thuộc vào mục đích phân tích, độ phức tạp của thiết kế, cơ chế an toàn và các yêu cầu pháp lý.

Mục đích và mức độ bảo vệ

Sự khác biệt quan trọng nhất nằm ở những gì thiết bị bảo vệ. Bạn lắp đặt van một chiều tiêu chuẩn để bảo vệ tài sản, máy móc. Nó ngăn nước chảy ngược xuống ống bơm bể phốt và làm cháy động cơ. Ngược lại, một cơ quan ngăn chặn bảo vệ cuộc sống con người. Nó đảm bảo rằng các hóa chất độc hại từ thùng trộn công nghiệp không thể xâm nhập vào nguồn nước của thành phố.

Thiết kế phức tạp và dư thừa

Một van tiêu chuẩn đại diện cho một phần cứng duy nhất. Nó bao gồm phần thân, phần ngồi và bộ phận đóng giống như một cái đĩa. Trong khi đó, đơn vị quản thúc hoạt động như một hệ thống tích hợp. Ngay cả thiết bị có thể kiểm tra cơ bản nhất cũng chứa hai cơ chế kiểm tra độc lập được đặt nối tiếp. Các van cách ly công suất lớn đóng khung tổ hợp và nó bao gồm ít nhất bốn vòi thử nghiệm. Thiết kế nhiều phần này đảm bảo tính dự phòng. Nếu một vòng đệm bên trong bị hỏng, các thành phần còn lại sẽ đảm bảo nguồn cấp nước.

Cơ chế an toàn thất bại

Trong kỹ thuật cơ khí, hệ thống an toàn dự phòng sẽ quyết định điều gì sẽ xảy ra khi xảy ra sự cố. Nếu các mảnh vụn làm cho van tiêu chuẩn mở ra, nó sẽ mất khả năng ngăn dòng chảy ngược. Người vận hành hệ thống có thể không nhận ra lỗi này cho đến khi thiết bị hạ lưu bị hư hỏng. Các bộ phận ngăn chặn kết hợp các két an toàn được tích hợp sẵn. Nếu áp suất bên trong giảm hoặc cơ chế bị kẹt, van xả sẽ tự động mở. Nó xả nước vào một cống thoát nước được chỉ định, cảnh báo trực quan cho người quản lý cơ sở rằng cần phải bảo trì ngay lập tức.

Yêu cầu về kiểm tra, giá cả và không gian

Các đội bảo trì thường coi các van định hướng tiêu chuẩn là phần cứng có thể cài đặt và quên đi. Không có yêu cầu pháp lý nào buộc bạn phải kiểm tra chúng. Các đơn vị ngăn chặn hoạt động dưới sự giám sát chặt chẽ theo quy định. Các thành phố yêu cầu thử nghiệm ngay khi lắp đặt và hàng năm sau đó. Kỹ thuật viên được cấp phép phải thực hiện những đánh giá này bằng cách sử dụng đồng hồ đo chênh lệch áp suất đã được hiệu chuẩn.

Van tiêu chuẩn vẫn tương đối rẻ tiền và có diện tích lắp đặt tối thiểu. Bạn có thể dễ dàng lắp đặt chúng theo chiều dọc hoặc chiều ngang trong hành lang đường ống chật hẹp. Các hệ thống ngăn chặn cồng kềnh và đòi hỏi vốn đầu tư đáng kể. Các quy định về hệ thống ống nước quy định khoảng cách lắp đặt nghiêm ngặt, yêu cầu bạn phải lắp chúng ở một độ cao cụ thể phía trên sàn để đảm bảo quyền truy cập thử nghiệm.

Khám phá các biến thể: Cơ chế kiểm tra kép và DCVA

Khi nghiên cứu các giải pháp kiểm soát chất lỏng, các kỹ sư thường xuyên gặp phải những thuật ngữ nghe có vẻ giống nhau nhưng lại đề cập đến các thiết bị có chức năng riêng biệt. Hiểu được sự khác biệt chính xác giữa thiết bị ngăn dòng chảy ngược của van một chiều và cơ cấu định hướng tiêu chuẩn là vô cùng quan trọng để duy trì việc tuân thủ quy tắc.

Hội van kiểm tra đôi

Cụm van một chiều kép là một thiết bị được pháp luật công nhận và có thể kiểm tra được. Nó bao gồm hai cơ cấu lò xo hoạt động độc lập được đặt trong một thân máy chắc chắn. Hai van ngắt đóng chặt khung toàn bộ cụm, bao gồm bốn vòi kiểm tra để tiếp cận chẩn đoán.

Các kỹ sư thường chỉ định tổ hợp này cho các ứng dụng thương mại có mức độ nguy hiểm từ thấp đến trung bình. Nó thiếu van xả khí quyển, vì vậy nó không thể xả nước khi có sự cố. Các quy định về hệ thống ống nước chỉ cho phép những điều này trong các tình huống mà dòng chảy ngược sẽ gây phiền toái hơn là gây nguy hiểm nghiêm trọng cho sức khỏe. Việc lắp đặt phổ biến bao gồm mạng lưới phun nước chữa cháy thương mại.

Van kiểm tra kép

Van một chiều kép cũng chứa hai cơ chế một chiều bên trong được đặt nối tiếp. Đó là nơi kết thúc sự tương đồng về chức năng. Thiết bị này hoàn toàn thiếu vòi kiểm tra bên ngoài và van cách ly.

Bởi vì các kỹ thuật viên không thể kiểm tra nó bằng máy đo áp suất tại hiện trường nên nó được phân loại là thiết bị không thể kiểm tra được. Các thành phố cấm rõ ràng các thiết bị không thể kiểm tra được để bảo vệ nguồn cung cấp nước công cộng trước các mối nguy thương mại. Chúng được dành riêng cho các ứng dụng dân dụng có mức độ nguy hiểm thấp như bảo vệ nội tuyến cho bộ lọc nước dưới bồn rửa.

Hướng dẫn ứng dụng: Khi nào nên sử dụng loại van nào?

Việc lựa chọn thành phần chính xác đòi hỏi phải đánh giá nghiêm ngặt các thông số hệ thống. Kỹ thuật quá mức của một hệ thống khép kín sẽ lãng phí vốn có giá trị. Việc triển khai một van một chiều đơn giản trong đó một thiết bị ngăn chặn được ủy quyền về mặt pháp lý sẽ dẫn đến trách nhiệm pháp lý nghiêm trọng.

Khi nào nên chọn van định hướng

Chỉ định những điều này cho các hệ thống công nghiệp khép kín và kiểm soát chất lỏng nói chung trong đó việc lây nhiễm chéo với nguồn cung cấp nước uống của thành phố là không thể thực hiện được. Các ứng dụng chính bao gồm:

• Hệ thống HVAC: Duy trì dòng chảy định hướng trong các vòng nước lạnh hoặc vòng sưởi ấm.
• Trạm bơm: Được lắp đặt ở phía xả của máy bơm để ngăn hiện tượng búa nước và cánh quạt quay ngược.
• Nước thải và nước thải: Đảm bảo chất thải thải ra không thể chảy ngược vào mạng lưới thoát nước của tòa nhà.
• Xử lý hóa học: Ngăn chặn sự pha trộn dễ bay hơi của các hóa chất phản ứng khác nhau trong đường ống nhiều nguyên liệu.

Khi nào nên chọn một hội đồng quản thúc

Bạn phải lắp đặt một bộ phận ngăn chặn tại bất kỳ kết nối chéo thực tế hoặc tiềm năng nào giữa hệ thống nước công cộng và nguồn chất lỏng không uống được. Các tình huống rủi ro cao yêu cầu sự bảo vệ nghiêm ngặt:

• Tưới nước và cảnh quan: Đầu phun nước nằm trên đất bị nhiễm phân bón. Việc giảm áp suất có thể dễ dàng hút chất bùn độc hại này vào nguồn cung cấp nước uống.
• Nồi hơi thương mại: Các hệ thống này sử dụng nước đã qua xử lý hóa học để hạn chế sự đóng cặn. Một cơ quan lắp ráp phù hợp sẽ cách ly nguồn nước độc hại này khỏi lưới điện công cộng.
• Cơ sở y tế: Bồn rửa và nồi hấp cần được bảo vệ nghiêm ngặt để cách ly các mối nguy hiểm sinh học nghiêm trọng.
• Bể trộn công nghiệp: Các cơ sở sản xuất sử dụng nước thành phố để pha loãng hóa chất phải lắp đặt các thiết bị ngăn chặn có mức độ nguy hiểm cao trực tiếp tại đồng hồ nước chính.

Đánh giá phương tiện hệ thống và lựa chọn vật liệu

Các tính chất vật lý và hóa học của chất lỏng chảy qua đường ống của bạn ảnh hưởng lớn đến quá trình lựa chọn. Khả năng tương thích vật liệu là không thể thương lượng để đảm bảo độ tin cậy lâu dài.

Khi xử lý nước uống uống được, vật liệu phải tuân thủ các tiêu chuẩn nghiêm ngặt về sức khỏe và an toàn như Đạo luật Nước uống An toàn. Luật này yêu cầu các thành phần không có chì. Thân van cho các ứng dụng này thường được đúc từ đồng thau không chì hoặc các loại thép không gỉ hợp vệ sinh đã được phê duyệt.

Đường ống công nghiệp xử lý axit mạnh hoặc dung môi khắc nghiệt đòi hỏi luyện kim có độ đàn hồi cao. Gang tiêu chuẩn sẽ bị ăn mòn nhanh chóng trong những môi trường khắc nghiệt này. Các kỹ sư phải chỉ định các bộ phận được rèn từ thép không gỉ 316 hoặc hợp kim song công. Việc sử dụng các thiết kế có lớp lót PTFE Teflon bảo vệ cũng giúp chống lại các cuộc tấn công hóa học không ngừng.

Sự hiện diện của chất rắn lơ lửng ảnh hưởng đáng kể đến hiệu suất. Các cơ sở ngăn chặn nổi tiếng là nhạy cảm với các mảnh vụn. Lò xo chính xác và bề mặt bịt kín đàn hồi chặt chẽ của chúng có thể dễ dàng bị kẹt bởi các hạt. Nếu phương tiện chứa bùn nặng hoặc bùn, van công nghiệp tiêu chuẩn sẽ thích hợp hơn nhiều. Hình học bên trong của chúng cho phép các hạt lớn hơn đi qua liền mạch mà không bị tắc nghẽn.

Bảo trì, kiểm tra và tuân thủ quy định

Bối cảnh pháp lý quản lý việc ngăn chặn dòng chảy ngược rất nghiêm ngặt. Các bộ phận cơ khí tiêu chuẩn tuân theo các thông lệ tốt nhất về kỹ thuật chung. Các đơn vị quản thúc thuộc thẩm quyền nghiêm ngặt của luật y tế công cộng.

Ở Bắc Mỹ, các tổ chức như Hiệp hội Công trình Nước Hoa Kỳ và Quỹ Nghiên cứu Thủy lực và Kiểm soát Kết nối chéo quy định các tiêu chuẩn thiết kế. Các khu vực pháp lý địa phương thực thi các quy tắc này thông qua Bộ luật thống nhất về hệ thống nước. Người quản lý cơ sở phải xác minh rằng mọi thiết bị được lắp đặt đều có chứng nhận phù hợp cho mức độ nguy hiểm cụ thể của chúng.

Lò xo cơ khí bị mỏi và gioăng cao su bị thoái hóa theo thời gian. Những tổ hợp quản thúc này yêu cầu kiểm tra hàng năm. Kỹ thuật viên được chứng nhận thực hiện đánh giá này bằng cách sử dụng đồng hồ đo chênh lệch áp suất đã hiệu chuẩn. Họ đo sự chênh lệch áp suất chính xác giữa các cơ chế bên trong. Nếu cơ chế không giữ được ngưỡng áp suất theo quy định của pháp luật, kỹ thuật viên phải thay thế chất đàn hồi bị mòn và kiểm tra lại thiết bị.

Câu hỏi thường gặp

Tôi có thể sử dụng van một chiều thay cho thiết bị ngăn dòng chảy ngược không?

Không, bạn không thể sử dụng van một chiều tiêu chuẩn để thay thế nếu đường ống của bạn kết nối với nguồn cung cấp nước uống được. Các quy định về hệ thống ống nước về mặt pháp lý yêu cầu một bộ phận ngăn chặn được chứng nhận để bảo vệ sức khỏe cộng đồng. Van tiêu chuẩn thiếu cơ chế an toàn và lò xo tác động kép độc lập cần thiết để đảm bảo an toàn.

Thiết bị ngăn dòng chảy ngược có phải chỉ là hai van một chiều không?

Không, hệ thống ngăn chặn tiên tiến hơn nhiều. Mặc dù nó có hai cơ cấu chịu tải bên trong hoạt động nối tiếp, nhưng nó cũng kết hợp các van kiểm tra chuyên dụng và van cách ly hạng nặng. Những thành phần cụ thể này được yêu cầu về mặt pháp lý để tạo điều kiện thuận lợi cho việc kiểm tra hiệu suất bắt buộc hàng năm. Các mẫu tiên tiến còn có van xả thủy lực để xả khẩn cấp.

Sự khác biệt giữa van ngăn dòng chảy ngược của van một chiều kép và van một chiều kép là gì?

Sự khác biệt chính nằm ở khả năng kiểm tra và mức độ nguy hiểm của ứng dụng. Cụm van một chiều kép là một bộ phận có thể kiểm tra được được trang bị van cách ly và vòi kiểm tra. Nó được thiết kế cho các ứng dụng thương mại có mức độ nguy hiểm thấp trong đó việc xác minh hàng năm là bắt buộc về mặt pháp lý. Van một chiều kép là một thiết bị không thể kiểm tra được, được sử dụng cho các ứng dụng dân dụng có rủi ro thấp. Nó không thể được thử nghiệm trên thực địa.

Van một chiều tiêu chuẩn có làm giảm áp lực nước nhiều như van ngăn dòng chảy ngược không?

Các thành phần tiêu chuẩn làm giảm áp suất thấp hơn đáng kể. Một cơ cấu nâng hoặc xoay đơn giản được thiết kế để tối đa hóa hiệu suất thủy lực. Một cụm ngăn chặn hoàn chỉnh có đường dẫn dòng chảy bên trong rất phức tạp và sử dụng lò xo chịu tải nặng. Điều này vốn đã gây ra tổn thất áp suất cao hơn nhiều mà các kỹ sư phải tính đến trong quá trình thiết kế hệ thống.

Nên lắp đặt thiết bị ngăn dòng chảy ngược ở đâu trong hệ thống công nghiệp?

Những thiết bị an toàn này thường được lắp đặt tại hai vị trí quan trọng. Việc lắp đặt ngăn chặn diễn ra ngay sau đồng hồ nước thành phố để bảo vệ lưới điện công cộng. Việc lắp đặt cách ly diễn ra tại điểm sử dụng cụ thể trong cơ sở, chẳng hạn như đường nước bổ sung cho nồi hơi thương mại. Vị trí chính xác phải tuân thủ các quy định về hệ thống ống nước địa phương liên quan đến khoảng trống bảo trì.

Bao lâu thì cần kiểm tra thiết bị ngăn dòng chảy ngược?

Các quy định về hệ thống ống nước của thành phố bắt buộc về mặt pháp lý rằng tất cả các cụm ngăn chặn có thể kiểm tra phải được kiểm tra khi lắp đặt lần đầu và ít nhất 12 tháng một lần sau đó. Kỹ thuật viên được cấp phép và chứng nhận phải thực hiện cuộc kiểm tra hàng năm này để đảm bảo các vòng đệm bên trong và lò xo hoạt động chính xác dưới áp suất.

Nguyên nhân nào khiến thiết bị ngăn dòng chảy ngược bị hỏng?

Lỗi thường bắt nguồn từ sự tích tụ các mảnh vụn, vòng đệm đàn hồi bị mòn hoặc lò xo cơ học bị mỏi. Cát, rỉ sét hoặc cặn đường ống có thể dễ dàng bám vào giữa các bề mặt bịt kín bên trong, khiến van không thể đóng hoàn toàn. Việc bảo trì thường xuyên và lắp đặt bộ lọc wye ngược dòng là rất quan trọng để kéo dài tuổi thọ của các bộ phận nhạy cảm này.
