Van bướm 6 inch: Kích thước, chủng loại, xếp hạng áp suất & hướng dẫn lựa chọn

Cần kiểm soát dòng chảy chính xác trong hệ thống đường ống của bạn? Tìm kiếm sự cân bằng phù hợp giữa dấu chân vật lý và khả năng lưu lượng là một thách thức mà nhiều kỹ sư cơ sở phải đối mặt hàng ngày. Van bướm 6 inch mang lại giải pháp tối ưu. Nó phục vụ như một công cụ quan trọng trong cơ sở hạ tầng công nghiệp hiện đại. Cho dù bạn đang quản lý việc phân phối nước thành phố, xử lý các hóa chất mạnh hay điều chỉnh khí áp suất cao, kích thước van cụ thể này sẽ mang lại hiệu quả chất lỏng vượt trội.

Trong hướng dẫn kỹ thuật này, chúng ta sẽ khám phá cơ chế cốt lõi của các thiết bị cách ly này. Chúng tôi sẽ chia nhỏ các kích thước tiêu chuẩn, cấu hình kết cấu và xếp hạng áp suất chính xác. Bằng cách hiểu các thông số kỹ thuật này, người quản lý mua sắm và nhà thiết kế đường ống có thể đưa ra quyết định sáng suốt. Lựa chọn phù hợp đảm bảo an toàn vận hành lâu dài và giảm thiểu thời gian dừng bảo trì tốn kém.

Van bướm 6 inch là gì và nó hoạt động như thế nào?

Các kỹ sư cơ sở dựa vào thiết bị này như một thiết bị kiểm soát dòng chảy chính. Nó điều chỉnh, điều tiết hoặc cách ly hoàn toàn dòng chất lỏng qua đường ống một cách hiệu quả. Thiết bị hoạt động như một van quay một phần tư vòng quay . Điều này có nghĩa là một trục vận hành quay 90 độ đơn giản sẽ chuyển đĩa từ mở hoàn toàn sang đóng hoàn toàn.

Từ quan điểm vận hành, cơ học dựa vào bốn thành phần chính. Chúng bao gồm thân van chắc chắn, đĩa 6 inch bên trong, thân van trung tâm chống nổ và bề mặt ngồi đàn hồi. Khi hệ thống tự động mở đường dây, đĩa sẽ quay song song với dòng chất lỏng. Điều này cho phép vật liệu đi qua lỗ khoan với lực cản thủy động tối thiểu. Do đó, hệ thống bị giảm áp suất không đáng kể. Khi đóng lại, đĩa nằm vuông góc với dòng chảy. Nó nén chặt vào ghế để tránh rò rỉ. Chuyển động quay đơn giản này làm giảm đáng kể sự hao mòn cơ học so với van cổng hoặc van cầu truyền thống.

Do kích thước DN150, thiết bị này đạt được điểm phù hợp về mặt chức năng cho vô số quy trình công nghiệp. Nó cung cấp một lỗ khoan bên trong đủ lớn để truyền chất lỏng khối lượng lớn trong khi vẫn cực kỳ nhỏ gọn. Trong thực tế, bạn sẽ thường xuyên gặp các thiết bị này được lắp đặt trong mạng lưới phân phối nước thành phố, nhà máy xử lý nước thải công suất lớn và hệ thống làm lạnh HVAC thương mại.

Xu hướng công nghiệp hiện tại về đặc điểm kỹ thuật của van

Phân tích xu hướng đường ống công nghiệp hiện nay cho thấy sự thay đổi đáng kể trong thực tiễn đặc điểm kỹ thuật. Các cơ sở đang ngày càng ưu tiên các tiêu chuẩn nghiêm ngặt không phát thải để đáp ứng các quy định môi trường hiện đại. Do đó, các kỹ sư đường ống đang rời xa các van chuyển động tuyến tính truyền thống. Thay vào đó, ngành công nghiệp đang thúc đẩy mạnh mẽ các thiết kế bù đắp ba mặt tựa bằng kim loại, ngay cả đối với các ứng dụng áp suất ở mức trung bình. Quá trình chuyển đổi này không chỉ làm giảm dấu chân vật lý của mạng lưới đường ống mà còn giảm đáng kể chi phí bảo trì dài hạn thông qua cơ chế ngồi không ma sát. Tích hợp dẫn động thông minh cũng đang trở thành tiêu chuẩn, cho phép người vận hành theo dõi tình trạng hoạt động của van và công suất mô-men xoắn trong thời gian thực từ phòng điều khiển tập trung.

Kích thước tiêu chuẩn và khả năng tương thích mặt bích

Khi các nhóm kỹ thuật thiết kế bố cục đường ống phức tạp, kích thước mặt đối mặt đóng vai trò là thước đo không gian quan trọng. Phép đo này chỉ ra chiều rộng vật lý của thân van. Nó xác định chính xác khoảng hở cần thiết giữa hai mặt bích ống liền kề trong quá trình lắp đặt.

Đối với thiết bị 6 inch, kích thước mặt đối mặt được quản lý chặt chẽ bởi các tiêu chuẩn kỹ thuật quốc tế để đảm bảo khả năng thay thế chung. Tiêu chuẩn được tham chiếu rộng rãi nhất là API 609. Theo API 609 Loại A, bao gồm các van đồng tâm tiêu chuẩn, kích thước mặt đối mặt thường là 2,12 inch hoặc 54 mm. Đối với Loại B, bao gồm các thiết kế bù đắp hiệu suất cao, kích thước kết cấu thường rộng hơn để phù hợp với hình dạng thân bù đắp. Việc tuân thủ các kích thước tiêu chuẩn này đảm bảo rằng các kỹ thuật viên bảo trì có thể thay thế cơ sở hạ tầng cũ một cách liền mạch mà không cần cắt hoặc sửa đổi các đường ống hiện có.

Để đảm bảo kết nối an toàn dưới áp suất, thiết bị phải tương thích hoàn hảo với mặt bích đường ống. Các đơn vị tiêu chuẩn được sản xuất để phù hợp với các tiêu chuẩn mặt bích nổi bật toàn cầu. Chúng bao gồm ASME B16.5 Lớp 150 và Lớp 300, cùng với EN 1092-1 PN10 và PN16 của Châu Âu. Hiểu được mẫu lỗ bu lông là hoàn toàn cần thiết cho việc mua sắm. Ví dụ: mặt bích 6 inch ANSI Class 150 có đường kính vòng tròn bu lông tiêu chuẩn là 9,5 inch và cần chính xác tám bu lông để đạt được lực kẹp đồng đều.

Cấu hình cấu trúc: Các loại thân wafer và Lug

Thiết kế thân máy bạn chọn sẽ ảnh hưởng trực tiếp đến cách lắp đặt và bảo trì thiết bị. Nhiều cách bố trí đường ống sử dụng cấu hình Kiểu wafer để tiết kiệm không gian và giảm trọng lượng. Thiết kế này được thiết kế đặc biệt để kẹp trực tiếp giữa hai mặt bích ống song song. Thay vì sử dụng các chi tiết ren, nó hoàn toàn dựa vào các bu lông mặt bích dài đi qua toàn bộ chu vi bên ngoài của thân van. Các ống liền kề nén lại với nhau để kẹp thiết bị vào đúng vị trí.

Ưu điểm chính của cấu hình này là hiệu quả chi phí vốn có của nó. Nó đặc biệt dễ dàng để một kỹ thuật viên có thể lắp đặt trong không gian chật hẹp. Tuy nhiên, nó hoàn toàn phù hợp để kiểm soát luồng nội tuyến tiêu chuẩn. Do thiết bị được giữ độc quyền bằng lực nén của cả hai mặt bích nên đội bảo trì không thể tháo đường ống hạ lưu để sửa chữa trong khi phía thượng nguồn vẫn chịu áp lực.

Ngược lại, dịch vụ ngõ cụt hai chiều đòi hỏi một cách tiếp cận khác. Van kiểu Lug có các vấu có rãnh chịu lực nặng nhô ra xung quanh toàn bộ chu vi của vật đúc. Thay vì sử dụng các bu lông dài kéo dài qua van, mỗi mặt bích ống liền kề được bắt vít trực tiếp độc lập vào các vấu ren bằng các vít có nắp riêng lẻ. Sự khác biệt về cấu trúc này mang lại lợi thế hoạt động lớn. Nhân viên bảo trì có thể giảm áp suất và tháo chốt một cách an toàn đường ống hạ lưu trong khi hệ thống thượng nguồn vẫn được điều áp hoàn toàn. Các thiết bị này là bắt buộc đối với các ứng dụng cuối dây chuyền và các hệ thống yêu cầu bảo trì thường xuyên ở phía sau.

Thiết kế offset: Đồng tâm và hiệu suất cao

Cấu hình phổ biến nhất cho các ứng dụng công nghiệp tiêu chuẩn là thiết kế offset bằng không. Trong các mô hình đồng tâm này, trục vận hành được đặt chính giữa hoàn hảo ở giữa đĩa. Bản thân đĩa được đặt chính giữa một cách hoàn hảo bên trong lỗ khoan bên trong.

Thiết kế truyền thống này chủ yếu dựa vào ghế đàn hồi đàn hồi để tạo ra sự vừa vặn chặt chẽ. Khi người vận hành đóng dây chuyền, mép ngoài của đĩa sẽ nén đệm cao su dày để đảm bảo không bị rò rỉ. Thiết kế đồng tâm có hiệu quả cao và hiệu quả kinh tế. Chúng vẫn là lựa chọn tiêu chuẩn cho các phương tiện áp suất thấp như nước uống đô thị, khí nén của nhà máy và chất lỏng HVAC cơ bản.

Khi nhiệt độ quy trình tăng đáng kể hoặc áp suất bên trong vượt quá giới hạn vật lý của đệm cao su, các kỹ sư đường ống sẽ chuyển sang thiết kế bù đắp hiệu suất cao. Trong cấu hình offset kép, thân đĩa được di chuyển vật lý phía sau đĩa và đẩy nhẹ sang một bên. Hình dạng cụ thể này tạo ra hành động cam. Nó kéo đĩa ra khỏi ghế ngay khi mở. Điều này làm giảm đáng kể ma sát, kéo dài tuổi thọ của ghế và cho phép thiết bị xử lý áp suất cao hơn lên đến ANSI Class 300.

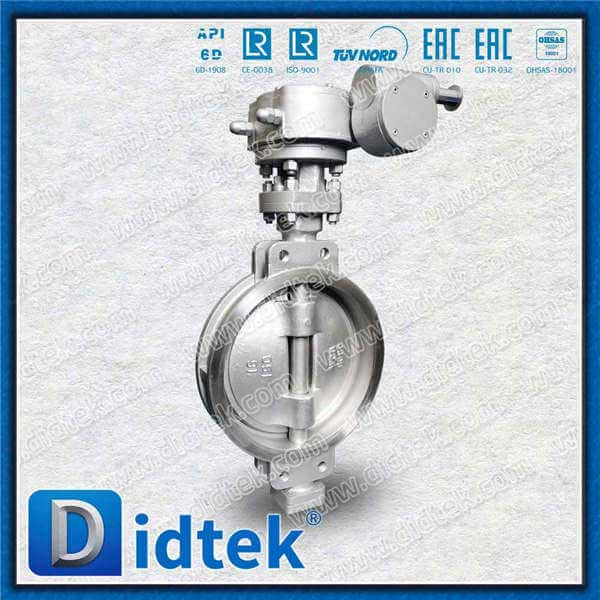

Đối với các điều kiện khắc nghiệt, cấu hình bù ba sẽ thêm hình dạng ghế hình nón. Thiết kế này giúp loại bỏ mọi sự cọ xát giữa đĩa và ghế. Các đơn vị này sử dụng chỗ ngồi bằng kim loại nhiều lớp. Chúng đạt được khả năng cách ly không rò rỉ hoàn hảo trong hơi nước quá nhiệt ở nhiệt độ cao, xử lý hóa chất mài mòn và vận chuyển dầu áp suất cao.

Xếp hạng áp suất và giới hạn nhiệt độ

Việc chọn mức áp suất chính xác là rất quan trọng để duy trì sự an toàn chung của hệ thống. Cấp áp suất được chỉ định quy định nghiêm ngặt áp suất thủy động lực bên trong tối đa mà cơ thể có thể chịu được trước khi có nguy cơ biến dạng cấu trúc. Đối với đường kính 6 inch, xếp hạng được chỉ định thường xuyên nhất trong cơ sở hạ tầng ở Bắc Mỹ là ANSI Lớp 150. Loại này xử lý an toàn áp suất làm việc tối đa lên tới xấp xỉ 285 PSI ở nhiệt độ môi trường. Để lọc hóa dầu, ANSI Class 300 được sử dụng để hỗ trợ áp suất lên tới 740 PSI.

Giới hạn nhiệt độ hoạt động tối đa gần như hoàn toàn được quyết định bởi thành phần hóa học của vật liệu ghế. Việc chọn chất đàn hồi không chính xác cho ứng dụng ở nhiệt độ cao sẽ khiến chỗ ngồi bị nóng chảy, cứng lại hoặc nứt sớm. Cao su EPDM đóng vai trò là tiêu chuẩn công nghiệp cho các ứng dụng nước và HVAC, hoạt động tối ưu ở nhiệt độ lên tới 250 độ F. Ngược lại, Nitrile được ưu tiên sử dụng cho các loại dầu gốc dầu mỏ và khí dễ cháy. Đối với các axit ăn mòn mạnh, PTFE mang lại độ trơ hóa học đặc biệt. Ghế kim loại được chế tạo từ Thép không gỉ hoặc Stellite là bắt buộc đối với môi trường quá nhiệt trên 1000 độ F.

Tự động hóa quá trình truyền động và dòng chảy

Trong khi các bộ phận đường ống nhỏ hơn có thể được vận hành dễ dàng bằng tay cầm đòn bẩy đơn giản, thì đường kính 6 inch lại đặt ra một thách thức vật lý hoàn toàn khác. Diện tích bề mặt của một đĩa 6 inch là đáng kể. Áp suất chất lỏng động đẩy vào nó tạo ra các yêu cầu về mô-men xoắn ly khai đáng kể.

Vì lý do cụ thể này, chúng tôi khuyên bạn nên sử dụng bộ điều khiển hộp số bằng tay thay vì cần gạt. Hộp bánh răng sâu tích hợp mang lại lợi thế cơ học lớn. Nó cho phép một người vận hành mở hoặc đóng dây chuyền một cách trơn tru mà không bị căng thẳng về thể chất quá mức. Hơn nữa, cơ cấu truyền động này buộc tốc độ đóng dần dần. Điều này vốn đã ngăn ngừa được hiện tượng tăng áp suất nguy hiểm được gọi là búa nước.

Các cơ sở công nghiệp hiện đại ngày càng yêu cầu kiểm soát quá trình tự động. Đối với các giải pháp Truyền động (Điện hoặc Khí nén) tùy chỉnh , người quản lý cơ sở phải đánh giá các tiện ích sẵn có của chúng. Bộ truyền động khí nén sử dụng khí nén của nhà máy để điều khiển cơ cấu thanh răng. Chúng hoạt động cực kỳ nhanh và hoàn toàn không gây nguy cơ đánh lửa trong môi trường dễ cháy. Bộ truyền động điện, được hỗ trợ bởi động cơ tích hợp, mang lại độ chính xác vượt trội cho việc điều chỉnh dòng chảy và giữ đĩa ở một góc chính xác để điều tiết liên tục.

Hướng dẫn lựa chọn từng bước cho kỹ sư cơ sở

Việc mua thiết bị kiểm soát dòng chảy chính xác đòi hỏi phải đánh giá một cách có hệ thống các thông số kỹ thuật cụ thể của bạn. Việc sử dụng quy trình lựa chọn có cấu trúc sẽ giảm thiểu nguy cơ hao mòn sớm và thời gian ngừng hoạt động của hệ thống tốn kém. Hãy làm theo khuôn khổ dựa trên bằng chứng này để xác định cấu hình chính xác cần thiết cho dự án của bạn.

Đặc tính chất lỏng: Phân tích chính xác những gì sẽ chảy qua đường ống là bước cơ bản. Đánh giá xem môi trường là chất lỏng sạch có thể uống được, bùn khai thác có tính mài mòn hay axit ăn mòn. Thành phần hóa học trực tiếp quyết định các yêu cầu luyện kim đối với thân đĩa, vật liệu đĩa và mặt tựa đàn hồi.

Ranh giới nhiệt độ và áp suất: Kiểm tra cẩn thận áp suất vận hành bình thường tối đa của bạn cùng với các điều kiện tăng đột biến có thể xảy ra. Dữ liệu quan trọng này sẽ ngay lập tức tiết lộ liệu thiết kế đồng tâm tiêu chuẩn với đế cao su có đủ hay không, hay liệu giới hạn nhiệt có yêu cầu bộ phận đế kim loại hiệu suất cao được xếp hạng ANSI Class 300 hay không.

Hạn chế lắp đặt: Đánh giá vị trí lắp đặt vật lý trên sàn nhà máy. Nếu thiết bị được đặt nội tuyến và sẽ không bao giờ đóng vai trò là điểm cách ly để bảo trì xuôi dòng, bạn có thể tiết kiệm vốn bằng cách chỉ định thân tấm bán dẫn. Nếu nó nằm ở cuối đường ống thì bắt buộc phải có cấu hình vấu.

Yêu cầu tự động hóa: Quyết định mức độ kiểm soát vật lý cần thiết. Đối với các đường ống biệt lập, thiết bị vận hành bằng tay chịu được thời tiết là hoàn toàn phù hợp. Đối với các quy trình yêu cầu điều chỉnh lưu lượng liên tục, hãy chọn bộ truyền động điện hoặc khí nén thích hợp dựa trên tính toán mô-men xoắn và các tiện ích nguồn điện sẵn có.

Hợp tác với nhà sản xuất van được chứng nhận

Độ tin cậy cao nhất của hệ thống đường ống phức tạp tỷ lệ thuận với dung sai sản xuất của nhà cung cấp linh kiện. Tìm nguồn cung ứng cơ sở hạ tầng công nghiệp từ các nhà cung cấp chưa được xác minh thường dẫn đến kích thước không nhất quán, quá trình xử lý chất đàn hồi không đạt tiêu chuẩn và hư hỏng lớp vỏ thảm khốc dưới áp lực nặng nề.

Khi mua sắm cơ sở hạ tầng quan trọng, bắt buộc phải hợp tác với nhà sản xuất được chứng nhận. Các công ty kỹ thuật uy tín hoạt động theo hệ thống quản lý chất lượng nghiêm ngặt theo tiêu chuẩn ISO 9001. Họ đảm bảo rằng mọi thiết bị đều trải qua quá trình kiểm tra thủy tĩnh và khí nén nghiêm ngặt theo tiêu chuẩn API 598 trước khi rời khỏi nhà máy. Bằng cách tham gia trực tiếp với đội ngũ sản xuất có kinh nghiệm, người quản lý mua sắm nhận được khả năng truy xuất nguồn gốc nguyên liệu hoàn chỉnh và hướng dẫn thực nghiệm về định cỡ mô-men xoắn. Điều này đảm bảo các giải pháp tùy chỉnh phù hợp để đảm bảo an toàn vận hành.

Nếu bạn cần hỗ trợ xác định quy mô cho dự án tiếp theo của mình, hãy đánh giá cẩn thận các thông số hệ thống của bạn và chọn thiết bị phù hợp với các tiêu chuẩn ngành cụ thể của bạn. Khám phá các sản phẩm toàn diện của chúng tôi tại Didtek Valve để tìm cấu hình chính xác đáp ứng nhu cầu hiệu suất khắt khe của bạn.

Van bướm 6 inch nặng bao nhiêu?

Trọng lượng tổng thể phụ thuộc hoàn toàn vào kiểu dáng thân xe, thành phần luyện kim và thiết kế bù đắp. Một mô hình đồng tâm kiểu wafer 6 inch tiêu chuẩn được sản xuất từ ​​​​gang thường nặng từ 15 đến 22 lbs. Bộ phận kiểu vấu yêu cầu nhiều kim loại hơn đáng kể cho các hạt chèn có ren dày, đẩy trọng lượng lên khoảng 25 đến 35 lbs. Các mô hình bù đắp gấp đôi hoặc gấp ba hiệu suất cao được làm từ thép carbon có thành thân được gia cố chắc chắn để chịu được áp lực Loại 300, thường nặng hơn 45 lbs.

Van bướm 6 inch có thể dùng để điều tiết được không?

Có, những thiết bị quay này có khả năng điều chỉnh và điều tiết dòng chất lỏng cao. Các phương pháp thực hành tốt nhất về mặt kỹ thuật chỉ ra rằng đĩa phải được duy trì ở mức mở từ 30 độ đến 80 độ trong các hoạt động điều tiết liên tục. Hoạt động ở nhiệt độ mở dưới 30 độ sẽ tạo ra các tia chất lỏng tốc độ cao gây ra hiện tượng xâm thực nghiêm trọng, dẫn đến xói mòn ghế nhanh chóng. Hoạt động vượt quá 80 độ mang lại những thay đổi không đáng kể về tốc độ dòng chảy.

Giá trị Cv của van bướm 6 inch là bao nhiêu?

Hệ số dòng chảy biểu thị thể tích nước tính bằng gallon Mỹ mỗi phút sẽ chảy qua thiết bị với mức giảm áp suất chính xác là 1 PSI. Đối với thiết bị 6 inch mở hoàn toàn, giá trị Cv thường dao động từ 1500 đến 1800. Sự khác biệt này phụ thuộc nhiều vào cấu hình khí động học của đĩa bên trong. Đĩa mỏng hơn có lực cản thủy động lực ít hơn và do đó mang lại hệ số dòng chảy cao hơn đáng kể.

Van bướm có hướng dòng chảy không?

Các mẫu lót cao su đồng tâm tiêu chuẩn vốn có tính chất hai chiều. Chúng có thể bịt kín chống lại áp lực từ cả hai hướng một cách tốt như nhau. Các mô hình bù đắp gấp đôi và gấp ba hiệu suất cao thường mang tính định hướng theo thiết kế. Chúng có hướng dòng chảy ưa thích, được biểu thị rõ ràng bằng mũi tên đúc trên thân bên ngoài. Mặc dù về mặt kỹ thuật, chúng có thể bịt kín để chống lại áp suất ngược, nhưng làm như vậy thường làm giảm mức áp suất tối đa và tăng tốc độ mài mòn cơ học theo thời gian.

Hướng lắp đặt chính xác cho van bướm 6 inch là gì?

Để có hiệu suất và tuổi thọ tối ưu, thân van lý tưởng nhất nên được lắp đặt theo hướng nằm ngang, đặc biệt là trong các phương tiện xử lý đường ống có chất rắn lơ lửng hoặc các hạt. Việc lắp trục theo chiều ngang sẽ ngăn các mảnh vụn lắng xuống trực tiếp vào ổ đỡ trục dưới, điều này có thể làm tăng mô-men xoắn và hỏng vòng đệm sớm. Nếu không thể lắp đặt theo chiều ngang do hạn chế về không gian thì việc lắp đặt theo chiều dọc có thể được chấp nhận đối với chất lỏng sạch, nhưng ổ trục dưới phải được giám sát chặt chẽ trong quá trình bảo trì định kỳ.

Cần bao nhiêu mô-men xoắn để vận hành van bướm 6 inch?

Mô-men xoắn vận hành phụ thuộc vào áp suất hệ thống, loại phương tiện và vật liệu ghế. Trong ứng dụng nước ANSI Class 150 tiêu chuẩn có ghế EPDM, mô-men xoắn ly khai cho thiết bị 6 inch thường dao động từ 600 đến 900 inch- pound. Tuy nhiên, nếu hệ thống xử lý khí khô hoặc bùn mài mòn, việc thiếu chất bôi trơn sẽ làm tăng đáng kể ma sát, đòi hỏi phải thêm hệ số an toàn ít nhất 30% vào tính toán kích thước bộ truyền động. Các thiết kế có mặt tựa bằng kim loại hiệu suất cao sẽ yêu cầu công suất mô-men xoắn cao hơn nữa để đạt được phốt cơ khí thích hợp.
