Van bi công nghiệp 9 câu hỏi để đưa ra lựa chọn đúng đắn

Van bi là thành phần thiết yếu trong hệ thống công nghiệp, đảm bảo kiểm soát dòng chảy đáng tin cậy và vận hành không bị rò rỉ. Việc lựa chọn van bi công nghiệp phù hợp có thể khó khăn vì các yếu tố như loại phương tiện, áp suất, nhiệt độ và tùy chọn bộ truyền động đều ảnh hưởng đến hiệu suất. Trong hướng dẫn này, chúng ta sẽ khám phá 9 câu hỏi để đưa ra lựa chọn phù hợp cho van bi của bạn, giúp bạn tránh thời gian ngừng hoạt động tốn kém, nâng cao hiệu quả và chọn van tốt nhất cho các ứng dụng trong các ngành công nghiệp hóa chất, xử lý nước, thực phẩm & đồ uống và dầu khí.

Tại sao chọn đúng loại van bi công nghiệp lại quan trọng

Chọn sai van bi công nghiệp có thể gây ra những vấn đề nghiêm trọng. Rò rỉ có thể phát triển theo thời gian, tạo ra các mối nguy hiểm về an toàn và hoạt động kém hiệu quả của hệ thống. Lựa chọn van kém thường dẫn đến việc phải bảo trì thường xuyên, ngừng hoạt động ngoài dự kiến ​​và chi phí vận hành cao hơn. Dòng chảy kém hiệu quả có thể làm giảm năng suất và tăng mức sử dụng năng lượng, đặc biệt là trong các đường ống áp suất cao.

Van bi rất cần thiết trong nhiều ngành công nghiệp. Chúng thường được sử dụng trong các nhà máy hóa chất và hóa dầu, cơ sở xử lý nước, chế biến thực phẩm và đồ uống cũng như hoạt động dầu khí. Bất kỳ hệ thống nào yêu cầu kiểm soát dòng chảy chính xác và ngắt đáng tin cậy đều được hưởng lợi từ van phù hợp.

Ưu điểm của van bi

• Vòng đệm kín: Chúng ngăn chất lỏng thoát ra ngoài, giữ cho đường ống an toàn và hiệu quả.

• Vận hành nhanh: Van mở và đóng nhanh, lý tưởng cho các hệ thống yêu cầu điều khiển nhanh.

• Độ bền và tuổi thọ dài: Van bi có thể chịu được áp suất cao, sự thay đổi nhiệt độ và môi trường khắc nghiệt.

• Xử lý áp suất và nhiệt độ rộng: Chúng hoạt động trong nhiều điều kiện khác nhau, từ dòng nước áp suất thấp đến các quy trình hóa học ở nhiệt độ cao.

Chúng vận hành đơn giản và ít cần bảo trì hơn các loại van khác. Điều này làm cho chúng đáng tin cậy cho các hệ thống quan trọng. Các kỹ sư thường lựa chọn chúng vì chúng cân bằng hiệu quả giữa hiệu quả, độ an toàn và độ bền.

9 câu hỏi quan trọng cần hỏi khi lựa chọn van bi công nghiệp

Việc chọn van bi phù hợp không chỉ liên quan đến kích thước hoặc vật liệu. Chúng ta cần đánh giá cách nó tương tác với hệ thống, phương tiện và điều kiện hoạt động. Dưới đây là chín câu hỏi cần thiết để hướng dẫn quá trình lựa chọn.

1. Loại phương tiện xử lý nào sẽ chảy qua van?

Khả năng tương thích của phương tiện truyền thông là một trong những yếu tố quan trọng nhất đối với hiệu suất van lâu dài. Loại chất lỏng hoặc khí chảy qua hệ thống ảnh hưởng trực tiếp đến thân van và vật liệu làm kín nào sẽ hoạt động tốt nhất. Chọn sai vật liệu có thể dẫn đến ăn mòn, rò rỉ hoặc thậm chí hỏng hóc nghiêm trọng theo thời gian.

• Hóa chất ăn mòn → thép không gỉ hoặc hợp kim chuyên dụng như Monel hoặc Inconel, có khả năng chống lại sự tấn công của hóa chất.

• Nước và hơi nước → van bằng đồng thau hoặc đồng thau có hiệu quả về mặt chi phí và bền bỉ ở nhiệt độ và áp suất vừa phải.

• Khí tự nhiên → van thép carbon với vật liệu bịt kín thích hợp xử lý áp suất khí thông thường một cách an toàn.

Một số chất lỏng có chứa chất rắn lơ lửng hoặc chất mài mòn, như bùn, cát hoặc các hạt. Những yêu cầu này đòi hỏi thân và mặt van được làm cứng hoặc lót để chống mài mòn và duy trì hiệu suất. Các đặc tính hóa học—chẳng hạn như độ pH, khả năng oxy hóa và độ nhớt—cũng ảnh hưởng đến tần suất bảo trì van và thời gian sử dụng của van.

2. Xếp hạng áp suất và nhiệt độ cần thiết là gì?

Mỗi van bi đều có mức áp suất-nhiệt độ xác định giới hạn vận hành an toàn. Những xếp hạng này cho biết áp suất tối đa mà van có thể xử lý an toàn ở nhiệt độ nhất định. Vượt quá những giới hạn này có thể làm hỏng vòng đệm của van, dẫn đến rò rỉ hoặc làm hỏng thân van.

• Hệ thống áp suất cao thường yêu cầu kết cấu thép rèn hoặc van gia cố. Các van này duy trì tính toàn vẹn trong điều kiện khắc nghiệt.

• Các ứng dụng có nhiệt độ khắc nghiệt—cả cao và thấp—có thể yêu cầu vật liệu ghế chuyên dụng như PEEK hoặc thiết kế kim loại với kim loại để tránh biến dạng hoặc rò rỉ.

• Việc tính toán các biến động là quan trọng. Van gặp phải sự tăng vọt áp suất hoặc sự thay đổi nhiệt độ trong hoạt động thực tế, vì vậy hãy luôn chọn van được đánh giá cao hơn điều kiện vận hành dự kiến ​​​​tối đa của bạn.

3. Kích thước van và hệ số lưu lượng (Cv) cần thiết là bao nhiêu?

Kích thước van và hệ số dòng chảy (Cv) xác định mức độ hiệu quả của van cho phép chất lỏng đi qua. Cv đo tốc độ dòng nước tính bằng gallon trên phút qua van ở mức giảm áp suất 1 psi. Một van có Cv chính xác sẽ ngăn ngừa tắc nghẽn hoặc mất năng lượng quá mức.

• Kích thước van phù hợp với đường kính đường ống đảm bảo dòng chảy trơn tru. Van quá nhỏ sẽ hạn chế dòng chảy, tăng độ sụt áp và có thể gây căng thẳng cho máy bơm.

• Van quá khổ có thể lãng phí năng lượng, tạo ra nhiễu loạn hoặc tốn kém hơn mức cần thiết.

• Correct Cv tối ưu hóa hiệu suất hệ thống, giảm bảo trì và ngăn ngừa các chi phí vận hành không cần thiết.

Ví dụ: đường ống 2 inch chở nước ở áp suất trung bình có thể cần van cổng đầy đủ 2 inch với Cv được thiết kế cho lưu lượng dự kiến. Nếu bạn chọn một van nhỏ hơn, áp suất giảm có thể tăng lên và thiết bị ở hạ lưu có thể bị ảnh hưởng. Ngược lại, sử dụng van quá khổ có thể làm tăng chi phí ban đầu và giảm nhẹ độ chính xác điều khiển trong các ứng dụng điều tiết.

Mẹo: Luôn tham khảo biểu đồ dòng chảy hoặc máy tính kích thước van khi chỉ định Cv. Đối với các hệ thống phức tạp, hãy nhờ đến chuyên gia về van để đảm bảo kích thước chính xác.

4. Cấu hình cổng nào phù hợp?

Cấu hình cổng xác định cách chất lỏng chảy qua van và mức độ giảm áp suất xảy ra. Chọn sai cổng có thể làm giảm hiệu suất, tăng mức sử dụng năng lượng hoặc hạn chế các tùy chọn điều khiển.

• Van cổng đầy đủ: Đường kính lỗ khoan phù hợp với đường ống, cho phép dòng chảy tối đa với mức giảm áp suất tối thiểu. Lý tưởng cho các hệ thống nơi dòng chảy không hạn chế là rất quan trọng.

• Van cổng giảm: Lỗ khoan nhỏ hơn đường ống, giảm chi phí và trọng lượng. Lưu lượng bị hạn chế một chút, điều này có thể chấp nhận được trong các hệ thống không yêu cầu hết công suất.

• Van cổng chữ V: Bóng có lỗ mở hình chữ V để kiểm soát dòng chảy chính xác. Tuyệt vời cho việc điều tiết hoặc các ứng dụng cần tốc độ dòng chảy thay đổi mà không tạo bọt.

Cân nhắc lựa chọn:

• Cổng đầy đủ → đường ống bơm thường xuyên, yêu cầu tổn thất năng lượng tối thiểu.

• Giảm cổng → lắp đặt nhạy cảm về chi phí với lưu lượng vừa phải.

• Cổng V → định lượng hóa chất, phân phối hơi nước hoặc xử lý bùn khi cần kiểm soát tốt.





5. Loại truyền động nào được yêu cầu?

Cách bạn vận hành van ảnh hưởng đến hiệu quả, tốc độ và sự an toàn. Phương pháp kích hoạt xác định van mở hoặc đóng nhanh như thế nào và liệu có thể điều khiển từ xa hoặc tự động hay không.

• Cần gạt tay: Đơn giản, chi phí thấp, thích hợp sử dụng thường xuyên. Yêu cầu truy cập trực tiếp.

• Khí nén: Sử dụng khí nén; hoạt động nhanh và lý tưởng cho các hệ thống chu kỳ cao. Đáng tin cậy ngay cả trong điều kiện khắc nghiệt.

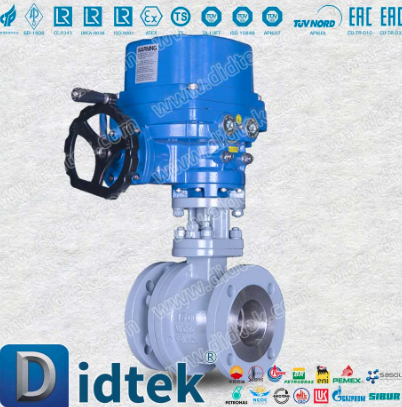

• Điện: Cho phép điều khiển từ xa hoặc lập trình. Tốt nhất cho các quy trình tự động nhưng sử dụng nhiều năng lượng hơn và cần đi dây.

• Thủy lực: Cung cấp lực mạnh và định vị chính xác. Thích hợp cho các van lớn hoặc đường ống áp suất cao.

Các yếu tố cần xem xét:

• Tần suất hoạt động → đạp xe thường xuyên thiên về khí nén hoặc điện.

• Khả năng tiếp cận → các địa điểm ở xa có thể cần vận hành tự động.

• Môi trường → khu vực nguy hiểm có thể yêu cầu bộ truyền động chống cháy nổ hoặc an toàn nội tại.

6. Thiết kế và xây dựng thân van nào là tốt nhất?

Thiết kế thân máy ảnh hưởng đến việc lắp đặt, bảo trì và độ bền. Mỗi thiết kế đều có sự cân bằng giữa chi phí, khả năng sử dụng và sự phù hợp của ứng dụng.

• Một mảnh: Nhỏ gọn, chi phí thấp, lý tưởng cho các dây chuyền nhỏ. Bảo trì yêu cầu loại bỏ hoàn toàn.

• Hai mảnh: Dễ lắp đặt hơn trong không gian chật hẹp. Có thể tháo rời một nửa để sửa chữa nhỏ.

• Ba mảnh: Cho phép bảo trì hoặc thay thế chỗ ngồi mà không cần tháo toàn bộ van. Tuyệt vời cho các hệ thống bảo trì cao.

• Đầu vào hàng đầu: Van lớn được hưởng lợi từ việc bảo trì nội tuyến. Giảm thời gian ngừng hoạt động, thường gặp ở các nhà máy hóa chất hoặc nhà máy lọc dầu.

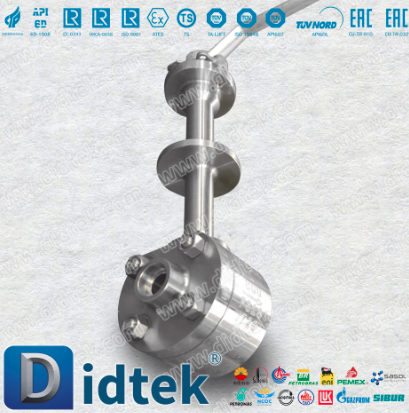

• Thân hàn: Kết cấu cố định, chống rò rỉ dành cho chất lỏng có áp suất cao hoặc ăn mòn. Không thể tháo rời; việc lắp đặt phải chính xác.

7. Chất liệu chỗ ngồi và con dấu nào phù hợp?

Vật liệu đệm và đệm kín ảnh hưởng trực tiếp đến độ tin cậy của van, khả năng chống rò rỉ và khả năng tương thích hóa học. Chọn sai vật liệu có thể dẫn đến việc phải bảo trì thường xuyên, rò rỉ hoặc hỏng hóc sớm.

• PTFE (Teflon): Kháng hóa chất tuyệt vời. Hoạt động ở nhiệt độ vừa phải. Lý tưởng cho axit, bazơ và các hóa chất nói chung.

• PEEK: Xử lý nhiệt độ cao hơn và có khả năng kháng hóa chất tốt. Thích hợp cho các quy trình đòi hỏi khắt khe như hơi nước hoặc dầu nóng.

• Kim loại với kim loại: Được thiết kế cho áp suất hoặc nhiệt độ cực cao. Không có con dấu mềm; lý tưởng cho các ứng dụng có ứng suất cao, nơi các vòng đệm mềm sẽ bị thoái hóa.

• Cao su (EPDM, NBR, Viton): Mềm dẻo, bịt kín tốt ở nhiệt độ thấp. Tốt cho nước, hóa chất nhẹ hoặc hệ thống áp suất thấp.

Những cân nhắc khi lựa chọn:

• Kết hợp vật liệu với môi trường xử lý và tính chất hóa học của nó.

• Đánh giá khả năng chống mài mòn của chất lỏng hoặc bùn mài mòn.

• Kiểm tra phạm vi nhiệt độ: một số vật liệu co lại hoặc giãn nở dưới nhiệt, ảnh hưởng đến độ kín.

• Xem xét tần suất bảo trì: các vòng đệm mềm như PTFE có thể cần thay thế sớm hơn so với các ghế bọc kim loại.

8. Yếu tố môi trường nào ảnh hưởng đến việc lựa chọn van?

Môi trường bên ngoài ảnh hưởng đến thân van, lựa chọn bộ truyền động và lớp phủ bảo vệ. Bỏ qua điều này có thể làm giảm tuổi thọ của van và độ tin cậy của hệ thống.

• Lắp đặt ngoài trời → lớp phủ chống ăn mòn, thân bằng thép không gỉ, bộ truyền động chịu được thời tiết hoặc bịt kín.

• Khu vực nguy hiểm hoặc dễ nổ → sử dụng bộ truyền động chống cháy nổ hoặc an toàn nội tại để ngăn chặn sự đánh lửa.

• Độ rung hoặc ứng suất cơ học cao → lắp đặt an toàn, bộ giảm chấn, thân được gia cố.

• Nhiệt độ khắc nghiệt → cách nhiệt, tấm chắn nhiệt hoặc vật liệu chịu nhiệt.

Lời khuyên bổ sung:

• Kết hợp phương tiện truyền thông bên trong và môi trường bên ngoài khi lựa chọn vật liệu.

• Đảm bảo bộ truyền động tương thích với các điều kiện: ví dụ: bộ truyền động khí nén chống bụi tốt hơn điện ở một số địa điểm ngoài trời.

• Trong môi trường ăn mòn, hãy xem xét nâng cấp lớp phủ hoặc hợp kim.

Mẹo: Kiểm tra thường xuyên trong môi trường khắc nghiệt sẽ kéo dài tuổi thọ của van và ngăn ngừa thời gian ngừng hoạt động ngoài dự kiến.

9. Cần có những Chứng nhận và Tiêu chuẩn Tuân thủ nào?

Chứng nhận xác minh chất lượng, an toàn và tuân thủ ngành. Việc chọn van không có chứng nhận phù hợp có thể tạo ra các vấn đề về pháp lý, vận hành hoặc an toàn.

• ANSI/ASME → Xác nhận khả năng áp suất và nhiệt độ của mặt bích và thân van.

• NACE → Đảm bảo khả năng chống chịu khí chua hoặc ăn mòn trong ngành hóa chất/dầu khí.

• NSF/FDA → Cần thiết cho các ứng dụng thực phẩm, đồ uống và dược phẩm. Đảm bảo thiết kế vệ sinh và an toàn vật liệu.

• ISO → Xác nhận các tiêu chuẩn sản xuất và hệ thống quản lý chất lượng toàn cầu.



Câu hỏi thường gặp

Câu hỏi 1: Tại sao khả năng tương thích với môi trường lại quan trọng khi lựa chọn van bi công nghiệp?

Đáp: Khả năng tương thích của môi trường là cần thiết vì loại chất lỏng hoặc khí quyết định vật liệu làm kín và thân van tốt nhất, đồng thời việc sử dụng sai vật liệu có thể gây rò rỉ, ăn mòn hoặc hỏng hóc sớm. Hóa chất ăn mòn cần thép không gỉ hoặc hợp kim chuyên dụng, nước và hơi nước hoạt động tốt với đồng thau hoặc đồng thau, còn khí tự nhiên thường cần thép carbon. Chất lỏng mài mòn hoặc bùn có thể cần van cứng hoặc lót để duy trì hiệu suất.

Câu hỏi 2: Làm cách nào để xác định mức áp suất và nhiệt độ cần thiết?

Trả lời: Bạn nên kiểm tra mức áp suất-nhiệt độ của van để xác định giới hạn vận hành an toàn. Điều quan trọng là phải xem xét các biến động vận hành bình thường và các đợt tăng áp suất. Hệ thống áp suất cao thường cần thép rèn hoặc van gia cố, trong khi nhiệt độ khắc nghiệt đòi hỏi vật liệu mặt ngồi chuyên dụng như PEEK hoặc thiết kế kim loại với kim loại để tránh rò rỉ và biến dạng.

Câu 3: Tôi nên chọn kích thước van và hệ số lưu lượng (Cv) nào?

Trả lời: Kích thước van và hệ số dòng chảy, hoặc Cv, xác định mức độ hiệu quả của chất lỏng đi qua van. Kích thước van phù hợp với đường ống đảm bảo dòng chảy trôi chảy, ngăn ngừa sụt áp và tránh căng thẳng cho máy bơm. Van quá khổ có thể làm tăng chi phí và nhiễu loạn, trong khi van quá nhỏ có thể hạn chế dòng chảy. Correct Cv tối ưu hóa hiệu suất hệ thống và giảm nhu cầu bảo trì.

Q4: Làm cách nào để chọn cấu hình cổng thích hợp?

A: Cấu hình cổng ảnh hưởng đến lưu lượng và giảm áp suất. Van cổng đầy đủ cho phép lưu lượng tối đa với hạn chế tối thiểu, van cổng giảm chi phí thấp hơn và hạn chế lưu lượng một chút, và van cổng V cung cấp khả năng điều khiển tiết lưu chính xác. Sự lựa chọn phụ thuộc vào tốc độ dòng chảy, hiệu quả hệ thống và yêu cầu kiểm soát.

Phần kết luận

Việc chọn van bi phù hợp có thể tạo ra sự khác biệt rõ rệt về hiệu quả, an toàn và hiệu suất lâu dài của hệ thống. Từ việc hiểu rõ phương tiện và điều kiện vận hành cho đến việc lựa chọn thiết bị truyền động và vật liệu phù hợp, mọi quyết định đều ảnh hưởng đến độ tin cậy và nhu cầu bảo trì. Đừng để những sai sót nhỏ dẫn đến thời gian ngừng hoạt động tốn kém hoặc giảm hiệu suất dòng chảy.

Tại Didtek Valve Group Co., Ltd ., chúng tôi cung cấp nhiều loại van bi công nghiệp được thiết kế cho các ứng dụng đa dạng trong các ngành hóa chất, xử lý nước, thực phẩm & đồ uống cũng như dầu khí. Khám phá các giải pháp của chúng tôi và đảm bảo hệ thống của bạn chạy trơn tru với các van được điều chỉnh theo yêu cầu chính xác của bạn.
