Trong đường ống dẫn khí đốt tự nhiên nguy hiểm, kiểm soát dòng chảy một chiều không chỉ là mục tiêu vận hành. Đó là một nhiệm vụ an toàn nghiêm ngặt. Khi dòng chảy ngược chạm vào đường dây truyền tải áp suất cao, bụi phóng xạ vượt xa sự kém hiệu quả. Dòng chảy ngược cắt nhỏ các trạm máy nén ở thượng nguồn. Nó gây ra lỗi hệ thống thảm khốc. Cuối cùng, nó khiến nhân viên nhà máy gặp rủi ro nghiêm trọng.
Van kiểm tra đường ống đóng vai trò là tuyến phòng thủ tự động, chính chống lại các mối đe dọa cơ học này. Không giống như các van điều khiển được kích hoạt, các bộ phận này hoạt động hoàn toàn độc lập. Chúng dựa hoàn toàn vào động lực học chất lỏng bên trong của hệ thống đường ống để chặn dòng chảy ngược ngay lập tức. Hướng dẫn kỹ thuật này trình bày chính xác những gì người quản lý mua sắm, kỹ sư đường ống và kỹ thuật viên hiện trường cần hiểu. Chúng tôi sẽ đề cập đến các cơ chế vận hành cơ bản, tiêu chí định cỡ nâng cao và lựa chọn vật liệu cho các môi trường phức tạp, áp suất cao để đảm bảo độ tin cậy lâu dài và tuân thủ quy định nghiêm ngặt.
Để duy trì tính toàn vẹn về cấu trúc của bất kỳ hệ thống vận chuyển chất lỏng nguy hiểm nào, các kỹ sư phụ thuộc rất nhiều vào các thiết bị cơ khí thụ động. Các van này hoạt động tự động. Chúng bị chi phối bởi vận tốc và áp suất của dòng khí bên trong chứ không phải là bộ truyền động điện hoặc khí nén bên ngoài. Trong điều kiện vận hành bình thường, dòng khí tự nhiên chuyển tiếp sẽ tạo áp lực lên bộ phận đóng bên trong, thường là một đĩa nặng hoặc pít-tông. Động năng này đẩy đĩa ra khỏi ghế, cho phép khí tự do di chuyển xuôi dòng.
Khi dòng chuyển tiếp đó giảm do máy nén tắt hoặc áp suất hạ lưu tăng đột ngột, bộ phận đóng ngay lập tức quay trở lại vị trí của nó. Một thước đo kỹ thuật quan trọng ở đây là áp suất nứt. Điều này xác định áp suất ngược dòng tối thiểu chính xác cần thiết để vượt qua lực cản cơ học bên trong của van để bắt đầu dòng chảy thuận. Khi dòng chảy ngừng lại, việc đóng nhanh về mặt vật lý sẽ ngăn không cho khí di chuyển ngược dòng, bảo vệ thiết bị quay ngược dòng nhạy cảm khỏi những đợt dâng trào dữ dội.
Việc xử lý khí tự nhiên đặt ra những thách thức động học chất lỏng độc đáo mà đơn giản là không tồn tại trong các ứng dụng chất lỏng tiêu chuẩn. Không giống như nước hoặc dầu thô, khí tự nhiên có khả năng nén cao, cực kỳ dễ cháy và dễ bị bay hơi. Do khí nén và giãn nở nhanh chóng nên hệ thống đường ống hoàn toàn thiếu tác dụng giảm chấn tự nhiên vốn có của hệ thống chất lỏng. Điều này khiến các thành phần van bên trong phải chịu lực tác động động học lớn.
Nếu bạn lắp đặt một van một chiều nước tiêu chuẩn trong đường dẫn khí áp suất cao, nó sẽ nhanh chóng bị hao mòn bên trong nghiêm trọng, tiếng kêu cơ học và hỏng hóc hoàn toàn. Do đó, thiết bị được thiết kế cho khí tự nhiên phải có bộ giảm chấn chuyên dụng bên trong, chốt bản lề chịu lực cao và cơ cấu tựa chính xác để ngăn chặn khí thải nhất thời. Chúng phải được thiết kế rõ ràng để xử lý động lực học chất lỏng có thể nén mà không bị mỏi cơ học sớm.
Các kỹ sư hiện trường phải cẩn thận kết hợp kiến trúc cơ học cụ thể của van với các thông số vận hành của đường ống. Các nhu cầu vật lý đặt ra trên cơ sở hạ tầng chỉ ra cấu hình nào sau đây là phù hợp nhất.
| Thiết kế van Kịch | bản ứng dụng tốt nhất | Ưu điểm kỹ thuật cốt lõi Đặc điểm kỹ thuật | API 6D |
|---|---|---|---|
| Kiểm tra xoay | Truyền giữa dòng | Giảm áp suất thấp, trang trí bên trong rất chắc chắn | Lớp 150 đến 2500 |
| Dòng trục | Xả trạm máy nén | Đặc tính không va đập, ngăn ngừa sốc khí nén | Lớp 600 đến 2500 |
| Tấm kép | Nền tảng sản xuất ngoài khơi | Dấu chân mặt đối mặt nhỏ gọn, cực kỳ nhẹ | Lớp 150 đến 900 |
| Piston / Nâng | Môi trường dòng chảy xung | Tính toàn vẹn niêm phong cao, giảm chấn bên trong tự nhiên | Lớp 900 đến 2500 |
Thiết kế xoay là kiến trúc truyền thống và được sử dụng rộng rãi nhất trong cơ sở hạ tầng đường ống. Nó có cơ cấu cánh lật có bản lề có thể xoay khỏi chỗ ngồi khi di chuyển về phía trước. Điều này tạo ra một đường dẫn tương đối không bị cản trở giúp giảm thiểu sụt áp trên mạng. Khi dòng chảy đảo ngược, trọng lực và áp suất ngược sẽ ép đĩa nặng vào ghế.

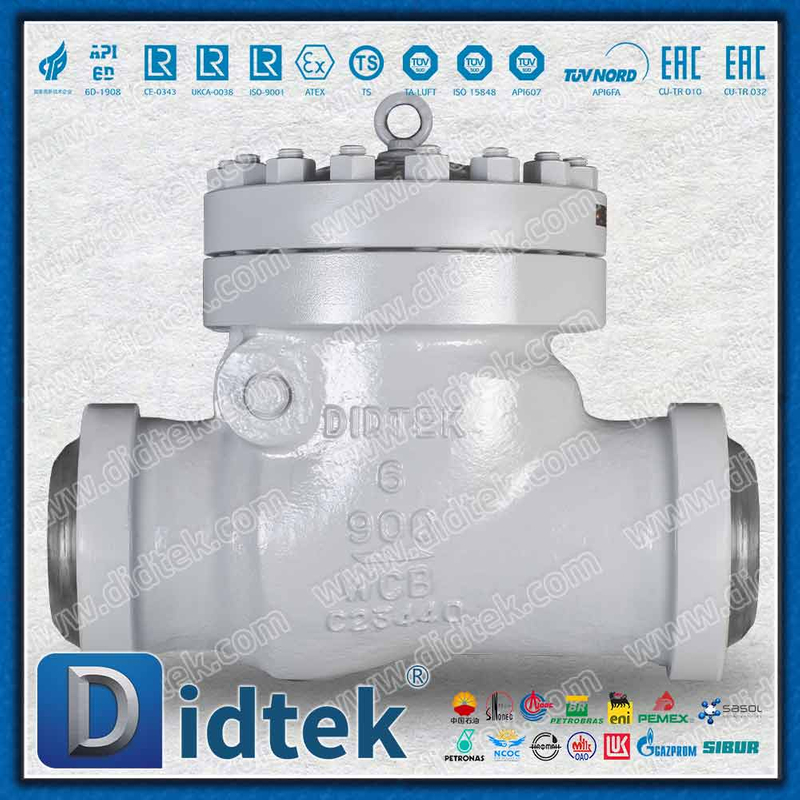

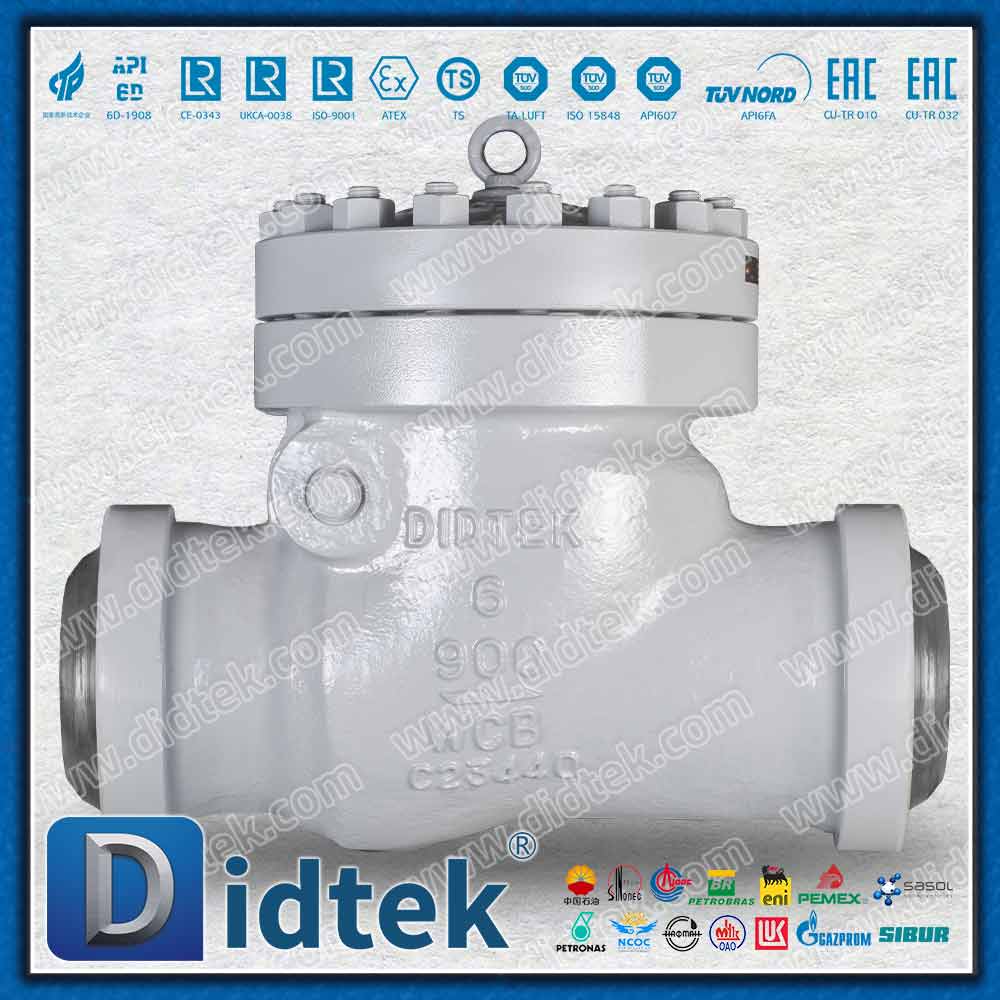

Trong các hệ thống đường ống mạnh mẽ xử lý các điều kiện khắc nghiệt, các biến thể tiêu chuẩn hoàn toàn không đủ. Cấu hình hạng nặng trở thành bắt buộc. Ví dụ: việc chỉ định API 6D van kiểm tra khí áp suất cao được xếp hạng cho 900LB với các kết nối Butt Weld đảm bảo tính toàn vẹn cấu trúc tối đa. Kết nối Butt Weld kết nối vĩnh viễn thân van trực tiếp với đường ống. Điều này giúp loại bỏ hoàn toàn các đường rò rỉ cơ học thường liên quan đến các khớp nối mặt bích, khiến nó trở thành lựa chọn lý tưởng cho môi trường truyền tải ứng suất cao.
Thiết kế dòng chảy hướng trục, thường được gọi trong lĩnh vực này là van không trượt, sử dụng kiến trúc lò xo được sắp xếp hợp lý. Điều này buộc khí phải chảy theo đường hình khuyên xung quanh cơ thể bên trong trung tâm. Ưu điểm kỹ thuật chính ở đây là thời gian đáp ứng nhanh.
Bởi vì lò xo bên trong tích cực hỗ trợ đóng đĩa trong một phần giây trước khi dòng khí đảo ngược hoàn toàn, nên nó ngăn chặn hiệu quả các xung áp suất phá hủy và sự va đập cơ học thường liên quan đến các đường dẫn khí có độ nén cao. Hành động chính xác này bảo vệ mạng lưới đường ống rộng hơn khỏi rung động âm thanh nghiêm trọng và sốc cơ học.
Thiết kế tấm kép sử dụng hai tấm hình bán nguyệt, có lò xo được gắn bản lề trên một chốt trung tâm. Trong quá trình chảy về phía trước, các tấm gấp lại với nhau. Khi dòng chảy đảo chiều, lò xo xoắn sẽ đóng chúng lại ngay lập tức. Lợi ích rõ ràng của thiết kế này là cấu hình wafer cực kỳ nhỏ gọn của nó. Nó đòi hỏi không gian lắp đặt tối thiểu, khiến nó có lợi thế cao trong các cấu hình trạm máy nén chật hẹp.
Ngược lại, thiết kế piston hoạt động bằng cách nâng phích cắm bên trong theo chiều dọc khỏi ghế. Chúng có hiệu quả cao trong các tình huống áp suất cao, dòng chảy thấp trong đó việc đạt được độ kín khít là ưu tiên tuyệt đối. Hình học bên trong vốn đã mang lại hiệu ứng giảm chấn, giúp giảm thiểu dao động nhanh. Điều này làm cho các biến thể của piston đặc biệt thích hợp cho các dòng khí dao động được tìm thấy ngay phía sau máy nén pittông.
Ứng suất vận hành đặt trên phốt cơ khí thay đổi đáng kể tùy thuộc vào vị trí cụ thể của nó trong lưới năng lượng rộng hơn. Mỗi lĩnh vực đều có những rào cản động lực về môi trường và chất lỏng riêng biệt.
Ở khu vực thượng nguồn, các kỹ sư triển khai các van kiểm tra dầu và khí chuyên dụng gần đầu giếng để xử lý khí tự nhiên thô, chưa qua chế biến trực tiếp từ lòng đất. Dòng khí tập trung này thường không được tinh chế. Nó chứa các hạt mài mòn như cát và bụi bẩn, bên cạnh các yếu tố có tính ăn mòn cao như nước mặn và carbon dioxide. Thiết bị được triển khai trong những môi trường khắc nghiệt này phải được sản xuất từ hợp kim cứng, chống ăn mòn như thép không gỉ Super Duplex để chịu được sự mài mòn liên tục của dòng chảy đa pha.
Hoạt động giữa dòng dựa vào một mạng lưới rộng lớn các trạm nén khí để định kỳ tái điều áp khí và duy trì dòng chảy trên hàng trăm dặm. Ngăn chặn dòng chảy ngược tự động là một điều cần thiết tuyệt đối ở phía xả của các máy nén này. Hãy tưởng tượng một kịch bản trong đó một bộ máy nén trị giá hàng triệu đô la ngừng hoạt động đột ngột do mất điện lưới. Khí có áp suất cao ở hạ lưu sẽ ngay lập tức cố gắng chảy ngược lại. Phốt cơ khí chắc chắn ngay lập tức chặn dòng chảy ngược này, cứu các bộ phận quay bên trong của máy nén khỏi bị hư hại nghiêm trọng.
Ở khu vực hạ nguồn, khí áp suất cao được giảm bớt, điều chỉnh và đo lường cho mục đích thương mại và dân dụng. Các vòng đệm cơ khí được lắp đặt tại các trạm cổng thành phố đảm bảo rằng việc giảm áp suất cục bộ hoặc trục trặc của thiết bị tiêu dùng không khiến khí quay trở lại đường truyền chính. Việc kiểm soát một chiều nghiêm ngặt này rất quan trọng để duy trì sự ổn định tổng thể của lưới điện và đảm bảo độ chính xác đo lường thương mại chính xác.
Nhìn vào những thay đổi gần đây của thị trường, cơ sở hạ tầng đường ống đang trải qua một sự chuyển đổi lớn. Các nhà cung cấp năng lượng đang tích cực trộn hydro vào mạng lưới khí đốt tự nhiên hiện có để đáp ứng các mục tiêu nghiêm ngặt về khử cacbon trên toàn cầu. Vì các phân tử hydro đặc biệt nhỏ nên chúng dễ dàng thoát ra ngoài qua các đường rò rỉ cực nhỏ mà khí tự nhiên tiêu chuẩn không thể xuyên qua. Sự thay đổi toàn ngành này buộc các kỹ sư đường ống phải từ bỏ các tiêu chuẩn bịt kín lỗi thời. Cơ sở hạ tầng hiện đại hiện nay yêu cầu nghiêm ngặt về hiệu suất không rò rỉ, thúc đẩy quá trình chuyển đổi nhanh chóng sang ghế nhựa nhiệt dẻo hiệu suất cao và các vòng đệm kim loại với kim loại được gia công chính xác trên tất cả các dự án đường ống mới.
Mặc dù búa nước là một thuật ngữ bắt nguồn từ đường ống dẫn chất lỏng, hệ thống khí cũng gặp phải hiện tượng tương tự, có sức tàn phá cao được gọi là sốc khí nén. Do khí bị nén nên những thay đổi đột ngột về tốc độ dòng chảy có thể tạo ra sóng xung kích cơ học và âm thanh lớn. Nếu một đĩa xoay tiêu chuẩn đóng lại quá muộn, những sóng xung kích này sẽ truyền qua mạng lưới đường ống, làm rung các giá đỡ ống và có khả năng làm vỡ mặt bích hàn. Việc sử dụng thiết kế dòng chảy dọc trục được hỗ trợ bằng lò xo là giải pháp kỹ thuật đã được chứng minh để giảm thiểu rủi ro cụ thể này.
Khi khí tự nhiên chứa hàm lượng Hydrogen Sulfide đáng kể, nó được phân loại là khí chua. Hợp chất này có độc tính cao và gây ra hiện tượng nứt do ứng suất sunfua nghiêm trọng và hiện tượng giòn do hydro trong các thành phần thép cacbon tiêu chuẩn. Để chống lại cuộc tấn công hóa học mạnh mẽ này, bất kỳ van một chiều khí tự nhiên nào hoạt động trong môi trường chua đều phải tuân thủ nghiêm ngặt các tiêu chuẩn NACE MR0175. Điều này đòi hỏi phải sử dụng phương pháp luyện kim chuyên dụng, chẳng hạn như lớp phủ Inconel hoặc thép cacbon được xử lý nhiệt nghiêm ngặt, để ngăn ngừa sự hư hỏng cấu trúc thảm khốc.
Người quản lý mua sắm và kỹ sư đường ống phải đánh giá một cách có hệ thống một số tiêu chí kỹ thuật trước khi đưa ra đơn đặt hàng. Một cách tiếp cận chính xác đảm bảo hiệu suất hệ thống tối ưu, an toàn và tuổi thọ. Không dựa vào phỏng đoán khi xử lý chất lỏng dễ cháy.
Một trong những lỗi kỹ thuật thường gặp nhất là khớp trực tiếp kích thước van với kích thước đường ống mà không tính Hệ số dòng chảy dựa trên vận tốc khí thực tế. Nếu thiết bị quá khổ, dòng chất lỏng sẽ không tạo ra đủ động lực để giữ cho đĩa bên trong mở hoàn toàn. Điều này làm cho thành viên đóng liên tục nảy vào ghế. Hiện tượng phá hủy này, được gọi là tiếng kêu, nhanh chóng phá hủy các chốt bản lề và các chi tiết trang trí bên trong. Ngược lại, thiết bị có kích thước nhỏ sẽ hạn chế lưu lượng và tạo ra sự sụt giảm áp suất không thể chấp nhận được trên mạng truyền tải.
Các thành phần đường ống phải được khớp chính xác với loại áp suất ANSI của hệ thống, thường nằm trong khoảng từ Loại 150 đến Loại 2500 cho các ứng dụng công nghiệp nặng. Vỏ cấu trúc phải duy trì tính toàn vẹn của nó ở Áp suất làm việc tối đa cho phép và trong những biến động nhiệt độ khắc nghiệt. Ví dụ, nhiệt độ khí có thể giảm mạnh trong quá trình giảm áp suất do hiệu ứng Joule-Thomson. Điều này quyết định liệu thép cacbon tiêu chuẩn có đủ hay không hoặc thép cacbon nhiệt độ thấp có được yêu cầu nghiêm ngặt hay không.
Phương pháp được sử dụng để gắn thiết bị vào đường ống là yếu tố cơ bản cần cân nhắc về an toàn. Các kết nối mặt bích nâng cao cho phép lắp đặt và bảo trì định kỳ dễ dàng hơn. Tuy nhiên, trong các đường dây truyền tải áp suất cao nơi việc ngăn ngừa rò rỉ được đặt lên hàng đầu, các kết nối Butt Weld được ưu tiên hơn nhiều. Bằng cách nung chảy vĩnh viễn kim loại với đường ống, các kết nối Butt Weld loại bỏ hoàn toàn mối nối mặt bích cơ học và nguy cơ nổ gioăng thảm khốc liên quan.
Để đảm bảo an toàn tuyệt đối, các thiết bị kiểm soát dòng chảy công nghiệp phải được sản xuất, thử nghiệm và chứng nhận theo tiêu chuẩn quốc tế nghiêm ngặt. Vận hành thiết bị không được chứng nhận trong đường ống dẫn khí dễ cháy gây ra những rủi ro không thể chấp nhận được.
Ngay cả thiết bị có chất lượng cao nhất, được chỉ định hoàn hảo cũng sẽ sớm hỏng hóc nếu lắp đặt không đúng cách hoặc bị bỏ quên trong suốt thời gian hoạt động của nó. Việc thực hiện tại hiện trường cũng quan trọng như thiết kế kỹ thuật ban đầu.
Các thiết bị cơ khí này có tính định hướng cao và nhạy cảm với hướng lắp đặt của chúng so với trọng lực. Một mũi tên được ném trực tiếp vào thân thép chỉ rõ hướng dòng chảy cần thiết. Các thiết kế xoay tiêu chuẩn dựa một phần vào trọng lực để hỗ trợ đĩa đóng lại. Vì vậy, chúng hoạt động tối ưu theo các đường ngang. Chúng chỉ có thể được lắp đặt theo đường thẳng đứng nếu dòng khí di chuyển lên trên. Việc lắp đặt thiết kế xích đu theo đường thẳng đứng với dòng chảy hướng xuống sẽ khiến đĩa không thể ngồi được, khiến cơ chế an toàn hoàn toàn vô dụng.
Mặc dù van tự động thường có mức độ bảo trì thấp so với các bộ điều khiển được kích hoạt nhưng chúng không phải là thiết bị cài đặt và quên. Người vận hành hiện trường nên tiến hành kiểm tra âm thanh định kỳ. Khi kỹ thuật viên đứng gần đường xả của trạm máy nén, các thiết bị nghe có thể dễ dàng phát hiện ra âm thanh lách cách kim loại của tiếng trò chuyện bên trong. Điều này ngay lập tức cho thấy thiết bị quá khổ hoặc chốt bản lề bị hỏng. Nhiều thiết kế hiện đại hàng đầu cho phép kỹ thuật viên tháo nắp ca-pô nặng và thay thế các chi tiết trang trí bên trong ngay trên dây, giảm đáng kể thời gian dừng bảo trì và chi phí nâng vật nặng.
Việc chọn đúng van kiểm tra đường ống là một quyết định kỹ thuật quan trọng quyết định sự an toàn cơ bản cho toàn bộ cơ sở hạ tầng của bạn. Nó đòi hỏi sự cân bằng chính xác để hiểu áp suất đường ống, vận tốc chất lỏng và khả năng tương thích luyện kim phức tạp. Bằng cách đầu tư vào thiết bị chất lượng cao, được chứng nhận API 6D phù hợp với môi trường cụ thể của bạn, người vận hành có thể ngăn chặn các sự cố cơ học thảm khốc và thời gian ngừng hoạt động cực kỳ tốn kém của cơ sở. Việc lắp đặt hiện trường phù hợp và bảo trì âm thanh chủ động sẽ tiếp tục kéo dài tuổi thọ của thiết bị. Để đảm bảo dự án đường ống tiếp theo của bạn đáp ứng các tiêu chuẩn hiệu suất và an toàn cao nhất, hãy khám phá hàng loạt giải pháp được thiết kế toàn diện tại Didtek Valve để tìm ra giải pháp kỹ thuật chính xác phù hợp cho ứng dụng của bạn.
Các thiết bị khí đốt tự nhiên được thiết kế đặc biệt để xử lý chất lỏng có khả năng nén cao. Chúng có cơ chế giảm chấn bên trong chuyên dụng và vật liệu ghế chặt hơn để phù hợp với sự giãn nở khí nhanh chóng và ngăn chặn khí thải nhất thời. Các thiết bị chất lỏng được thiết kế cho các chất lỏng không nén được như nước, chịu được các mức giảm áp suất khác nhau và thường thiếu khả năng bịt kín bong bóng nghiêm ngặt cần thiết cho các loại khí độc hại, dễ cháy.
Có, các thiết kế xích đu hạng nặng được xếp hạng Loại 900, Loại 1500 hoặc Loại 2500 thường được sử dụng trong các ứng dụng truyền áp suất cao. Tuy nhiên, chúng phải được thiết kế nghiêm ngặt theo tiêu chuẩn API 6D và có cấu hình chỗ ngồi bằng kim loại thích hợp cũng như các kết nối Butt Weld để chịu được ứng suất cơ học mạnh và ngăn ngừa rò rỉ.
Chúng thường được lắp đặt ngay phía sau thiết bị quay quan trọng như máy bơm và máy nén pittông cũng như các trạm đo lường thương mại. Chúng rất cần thiết tại bất kỳ điểm nào trong mạng lưới đường ống, nơi dòng chảy ngược có thể làm ô nhiễm nguồn cung cấp khí đốt, làm gián đoạn độ chính xác của đồng hồ đo hoặc gây hư hỏng cơ học nghiêm trọng cho cơ sở hạ tầng ở thượng nguồn.
Tiếng kêu chủ yếu là do lắp đặt một thiết bị quá khổ. Nếu tốc độ dòng chất lỏng không đủ cao để tạo ra động năng cần thiết để đẩy và giữ đĩa nặng mở hoàn toàn, bộ phận đóng sẽ nhanh chóng bật ra và đóng lại vào ghế. Sự dao động mạnh liên tục này dẫn đến sự mài mòn cơ học nghiêm trọng ở các chốt bản lề và cuối cùng là hỏng hóc cấu trúc.
Sự đóng sầm của van được giảm thiểu một cách hiệu quả nhất bằng cách chỉ định cấu hình dòng chảy dọc trục hoặc cấu hình không trượt được hỗ trợ bằng lò xo. Những thiết kế kỹ thuật cao này sử dụng các lò xo bên trong chủ động buộc đĩa đóng lại trong một phần giây trước khi dòng khí chuyển tiếp hoàn toàn đảo ngược. Thời điểm chính xác này ngăn chặn việc tạo ra sóng xung kích khí nén có tính hủy diệt và rung động âm thanh.
Tần suất kiểm tra phụ thuộc nhiều vào môi trường dịch vụ. Trong các đường dẫn khí đốt tự nhiên sạch và khô, việc kiểm tra âm thanh và hình ảnh tiêu chuẩn thường là đủ từ 12 đến 18 tháng một lần. Tuy nhiên, trong các dây chuyền thu gom ngược dòng khắc nghiệt xử lý dòng chảy đa pha bị mài mòn hoặc khí chua có tính ăn mòn cao, các kỹ sư khuyến nghị kiểm tra hàng quý để phát hiện sớm các dấu hiệu hao mòn bên trong hoặc nứt do ứng suất sunfua trước khi xảy ra sự cố nghiêm trọng.
Có, việc không mở được là một rủi ro an toàn nghiêm trọng. Điều này thường xảy ra khi các mảnh vụn, chẳng hạn như xỉ hàn hoặc cát, bị kẹt giữa đĩa và mặt ngồi. Nó cũng có thể xảy ra nếu tiếng kêu lớn bên trong khiến chốt bản lề bị đứt hoàn toàn, khiến đĩa bị kẹt vĩnh viễn ở vị trí mở. Giám sát giảm áp suất định kỳ trên thân van giúp người vận hành phát hiện sớm chế độ lỗi này.
