Ngăn chặn dòng chảy ngược không chỉ là một hộp kiểm tuân thủ. Nó vẫn là một biện pháp bảo vệ vận hành quan trọng trong các hệ thống đường ống đô thị, thương mại và công nghiệp. Khi chất lỏng đảo ngược hướng bất ngờ, cú sốc cơ học gây ra cho thiết bị ngược dòng là nghiêm trọng. Một sự kiện dòng chảy ngược có thể làm vỡ cánh quạt của máy bơm, làm đứt đường ống hoặc gây ô nhiễm chéo nguy hiểm cho các phương tiện nhạy cảm. Làm thế nào để chúng ta giảm thiểu những rủi ro thủy lực này? Kỹ thuật chính xác và thông số kỹ thuật thành phần chính xác là câu trả lời đáng tin cậy duy nhất.
Việc chọn sai kích thước van hoặc cơ cấu đóng sẽ tạo ra hiệu ứng lan tỏa dẫn đến lỗi hệ thống. Quá khổ dẫn đến hao mòn bên trong nhanh chóng và tiếng kêu. Ngược lại, việc định cỡ quá thấp gây ra hiện tượng giảm áp suất quá mức buộc máy bơm phải làm việc nhiều hơn và đốt cháy nhiều năng lượng hơn. Hơn nữa, việc lựa chọn cơ cấu đóng không phù hợp thường gây ra hiện tượng búa nước nghiêm trọng, gây ra hiện tượng mỏi kết cấu đường ống về lâu dài. Hướng dẫn toàn diện này cung cấp cho các kỹ sư, nhà thầu và người quản lý mua sắm dữ liệu thực nghiệm cần chỉ định, xác định kích thước và chọn thiết bị dòng chảy một chiều 3 inch hoàn hảo cho các ứng dụng kiểm soát chất lỏng có yêu cầu khắt khe.
Những năm gần đây đã chứng kiến sự thay đổi lớn trong chiến lược kiểm soát chất lỏng công nghiệp. Cơ sở hạ tầng toàn cầu cũ kỹ và các quy định môi trường chặt chẽ hơn đang buộc các cơ sở chế biến phải nâng cấp từ các thành phần gang cơ bản lên vật liệu hợp kim cao bền bỉ. Các kỹ sư hiện ưu tiên sử dụng năng lượng hiệu quả hơn tất cả. Họ tích cực tìm kiếm các loại van có mức giảm áp suất cực thấp để giảm mức tiêu thụ điện năng tổng thể của máy bơm. Ngoài ra, việc tích hợp nhanh chóng tính năng bảo trì dự đoán có nghĩa là các hệ thống đường ống hiện đại yêu cầu các bộ phận có khả năng truy xuất nguồn gốc vật liệu có thể kiểm chứng và độ bền vòng đời đã được chứng minh dưới những biến động về nhiệt độ và áp suất cực cao.
Van một chiều ba inch là một thiết bị cơ khí tự động được thiết kế dành riêng cho các hệ thống đường ống có Kích thước ống danh nghĩa là 3 inch, đường kính khoảng 80mm. Không giống như van cổng hoặc van cầu yêu cầu tay quay thủ công hoặc bộ truyền động khí nén bên ngoài, bộ phận này hoạt động hoàn toàn dựa trên động lực học chất lỏng.
Nguyên lý làm việc cơ bản phụ thuộc trực tiếp vào động năng của chất lỏng. Khi áp suất ngược dòng vượt qua áp suất nứt thiết kế và lực cản xuôi dòng, cơ chế bên trong — dù là đĩa, đĩa hay piston — sẽ mở ra để cho phép dòng chảy về phía trước. Nếu dòng chảy dừng hoặc đảo ngược đột ngột, áp suất ngược xuôi dòng sẽ buộc cơ cấu đóng ngay lập tức vào ghế. Hành động này tạo ra một lớp bịt kín, chống rò rỉ, cách ly hoàn toàn đường ống.
Việc tích hợp các van này vào đường ống là biện pháp kỹ thuật tiêu chuẩn để bảo vệ cơ sở hạ tầng nhạy cảm. Các ứng dụng phổ biến trong lĩnh vực công nghiệp bao gồm:
Thiết kế cơ học bên trong của van quyết định các đặc tính động học của chất lỏng, độ giảm áp suất và sự phù hợp với các môi trường cụ thể. Đối với đường ống ba inch, các kỹ sư thường chọn từ ba cấu hình chính dựa trên các thông số vận hành của hệ thống.

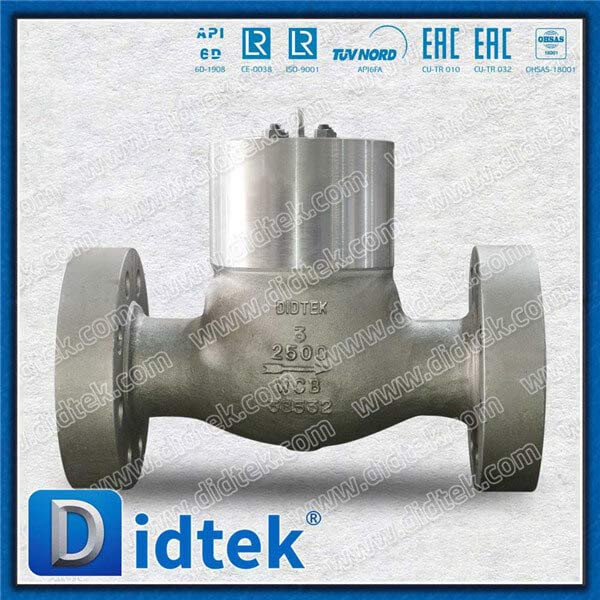

Các van này có thiết kế đơn giản nhưng hiệu quả cao bao gồm một đĩa được gắn trên chốt bản lề phía trên dòng chảy. Khi chất lỏng đi vào, áp suất động sẽ đẩy đĩa lên trên, làm sạch hoàn toàn đường dẫn dòng chảy. Khi lưu lượng giảm, trọng lực và dòng chảy ngược làm cho đĩa quay trở lại mặt van.
Thiết kế này mang lại mức giảm áp suất đặc biệt thấp do đường dẫn dòng chảy không bị cản trở. Chúng có hiệu quả cao trong các đường ống nằm ngang và xử lý các phương tiện chứa các hạt rắn nặng một cách dễ dàng, khiến chúng trở nên lý tưởng cho các ứng dụng xử lý nước thải thô và bùn. Tuy nhiên, chúng vẫn rất dễ bị ảnh hưởng bởi búa nước. Nếu chất lỏng đảo chiều đột ngột, đĩa có thể đóng sầm lại, gây ra các xung áp có thể làm hỏng cơ sở hạ tầng đường ống. Đối với môi trường áp suất cực cao, nơi tính toàn vẹn của cấu trúc là không thể thương lượng, việc chỉ định hạng nặng Van kiểm tra xoay — chẳng hạn như thiết kế Nắp đậy kín áp suất Loại 2500 — đảm bảo hệ thống chịu được ứng suất cơ học nghiêm trọng và tăng áp suất mà không bị hỏng.
Còn được gọi là van một chiều dạng vòi phun hoặc van im lặng, các thiết bị này sử dụng một thân trung tâm giữ một đĩa hoặc hình con rối tựa vào đế van, được hỗ trợ bởi một lò xo cơ học đã được hiệu chỉnh. Chất lỏng phải tạo đủ áp suất để vượt qua sức căng của lò xo để mở đường dẫn dòng chảy.
Ưu điểm lớn ở đây là chủ động đóng cửa. Khi vận tốc chất lỏng chuyển tiếp giảm, lò xo chủ động đẩy đĩa về vị trí đóng trước khi dòng chảy ngược thực sự bắt đầu. Việc đóng cửa nhanh chóng này làm giảm đáng kể nguy cơ búa nước. Hơn nữa, chúng có thể được lắp đặt theo hầu hết mọi hướng, kể cả các đường thẳng đứng có dòng chảy hướng lên trên. Ngược lại, sự hiện diện của lò xo và cơ cấu dẫn hướng trung tâm hạn chế đường dẫn dòng chảy, dẫn đến áp suất nứt cao hơn và giảm áp suất đáng kể trên toàn bộ thiết bị so với các loại xích đu.
Thiết kế tấm kép sử dụng hai tấm hình bán nguyệt có lò xo được gắn bản lề trên một chốt trung tâm. Khi có dòng chảy xảy ra, các tấm gập vào trong như cánh bướm. Khi dòng chảy ngừng lại, lò xo xoắn ngay lập tức đóng các tấm lại.
Cấu hình này rất nhỏ gọn và nhẹ. Van wafer tấm kép chiếm một phần không gian của van xoay mặt bích tiêu chuẩn. Điều này làm cho nó trở thành lựa chọn ưu tiên cho các giàn khoan ngoài khơi, đóng tàu và các phòng cơ khí chật hẹp, nơi các giới hạn về không gian và trọng lượng được thực thi nghiêm ngặt.
| Loại van | Công suất lưu lượng | Giảm áp suất | Ứng dụng tốt nhất | Rủi ro búa nước Đầu mặt bích |
|---|---|---|---|---|
| Kiểm tra xoay | Cao | Rất thấp | Đường ngang, nước thải, bùn | Cao |
| Nội tuyến được tải bằng lò xo | Trung bình | Trung bình đến cao | Đường dọc, nước sạch, bơm xả | Rất thấp |
| Bánh quế tấm kép | Trung bình đến cao | Vừa phải | Không gian chật hẹp, ngoài khơi, vòng lặp HVAC | Thấp |
Việc chỉ định các thành phần đường ống đòi hỏi sự chú ý chính xác đến kích thước kỹ thuật để đảm bảo tích hợp liền mạch vào hệ thống đường ống hiện có. Các kích thước này được quản lý chặt chẽ bởi các tiêu chuẩn quốc tế để đảm bảo khả năng thay thế lẫn nhau giữa các nhà sản xuất khác nhau.
Kích thước mặt đối mặt, được gọi là FTF, là khoảng cách vật lý chính xác giữa các bề mặt kết nối đầu vào và đầu ra. Phép đo này thay đổi đáng kể tùy thuộc vào loại van và loại áp suất. Ví dụ, van xoay mặt bích loại 150 tiêu chuẩn thường có kích thước FTF là 9,5 inch để phù hợp với cơ cấu bản lề bên trong. Ngược lại, van wafer tấm kép ở cùng loại áp suất được thiết kế càng hẹp càng tốt, thường chỉ có kích thước 2,875 inch. Hiểu các kích thước này là rất quan trọng đối với các nhà thiết kế đường ống trong giai đoạn phác thảo để đảm bảo đủ phụ cấp cho đoạn ống chỉ.
Phương pháp mà bộ phận kết nối với đường ống quyết định khả năng duy trì áp suất của nó và khả năng bảo trì tổng thể dễ dàng trong quá trình vận hành cơ sở.
Một giai đoạn lựa chọn quan trọng là làm cho khả năng duy trì áp suất của bộ phận phù hợp với điều kiện vận hành tối đa của đường ống. Áp suất và nhiệt độ có mối liên hệ nội tại. Khi nhiệt độ của môi trường tăng lên, độ bền kết cấu của kim loại giảm, do đó làm giảm áp suất cho phép của nó.
Ở Bắc Mỹ và nhiều khu vực quốc tế, xếp hạng áp suất được xác định theo ASME B16.34. Các thành phần được phân loại thành các lớp riêng biệt từ Lớp 150 đến Lớp 2500. Có một quan niệm sai lầm phổ biến rằng Lớp 150 có nghĩa là thiết bị được định mức chính xác là 150 PSI. Trên thực tế, van loại 150 bằng thép carbon có thể xử lý an toàn tới 285 PSI ở nhiệt độ môi trường. Tuy nhiên, nếu nhiệt độ chất lỏng tăng vọt lên 500 độ F, áp suất làm việc tối đa cho phép sẽ giảm đáng kể xuống còn 170 PSI.
Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền. Thép Carbon đúc, chẳng hạn như ASTM A216 WCB, vẫn là tiêu chuẩn công nghiệp cho các ứng dụng hóa dầu áp suất cao. Thép không gỉ, như ASTM A351 CF8M, được chọn vì khả năng chống ăn mòn đặc biệt trong môi trường hóa học có tính ăn mòn cao. Sắt dễ uốn thường được sử dụng trong các hệ thống nước đô thị vì nó có hiệu quả kinh tế cao, mặc dù không phù hợp với các quy trình công nghiệp nhiệt độ cao.
Một lỗi kỹ thuật thường gặp là giả định rằng đường ống 3 inch tự động điều khiển van 3 inch. Việc định cỡ phải luôn dựa trên điều kiện dòng chảy thực tế và động lực học chất lỏng, không chỉ đơn thuần là phù hợp với kích thước đường ống.
Hệ số dòng chảy, được gọi là Cv, biểu thị thể tích nước tính bằng gallon mỗi phút sẽ chảy qua một van mở hoàn toàn với mức giảm áp suất 1 PSI. Thiết kế xoay 2 inch tiêu chuẩn có thể có Cv khoảng 50. Bằng cách đảm bảo van một chiều 3 inch được chỉ định chính xác, các kỹ sư có thể tận dụng Cv trong khoảng từ 120 đến 150. Một thiết bị 4 inch tăng đáng kể lên Cv từ 250 trở lên. Sự gia tăng theo cấp số nhân này chứng tỏ tầm quan trọng của việc xác định kích thước chính xác để duy trì tốc độ dòng chảy của hệ thống cần thiết.
Van một chiều phụ thuộc hoàn toàn vào vận tốc chất lỏng để giữ cho đĩa bên trong ổn định và mở hoàn toàn. Nếu một hệ thống có tốc độ dòng chảy lớn, việc giảm kích thước van 2 inch để tiết kiệm chi phí trả trước sẽ tạo ra tình trạng tắc nghẽn nghiêm trọng. Vận tốc chất lỏng sẽ tăng vọt khi nó đi qua lỗ nhỏ hơn, dẫn đến dòng chảy hỗn loạn, tạo bọt và giảm áp suất không thể chấp nhận được. Ngược lại, nếu lắp van 4 inch trong hệ thống có lưu lượng không đủ, chất lỏng sẽ thiếu động năng để đẩy đĩa mở hoàn toàn. Đĩa sẽ lơ lửng trong dòng chảy, dao động nhanh so với ghế. Tiếng kêu này dẫn đến sự mài mòn cơ học nghiêm trọng ở chốt bản lề và không thể tránh khỏi sự cố. Các kỹ sư phải tính toán vận tốc chất lỏng dự kiến, thường nhằm duy trì dòng chất lỏng trong khoảng từ 3 đến 10 feet mỗi giây để có độ ổn định tối ưu.
Các nhà quản lý mua sắm và kỹ sư đường ống nên tuân theo khuôn khổ ra quyết định theo kinh nghiệm và có cấu trúc này để đảm bảo thành phần được chọn đáp ứng tất cả các yêu cầu về an toàn và vận hành.
Việc lựa chọn một đối tác sản xuất đáng tin cậy cũng quan trọng như việc hoàn thiện các thông số kỹ thuật chính xác. Các bộ phận được sản xuất kém sẽ có độ xốp trong thép đúc, gia công không chính xác trên bề mặt tựa hoặc các chốt bản lề bên trong yếu. Những khiếm khuyết này cuối cùng dẫn đến sự cố đường ống thảm khốc và thời gian ngừng hoạt động của cơ sở ngoài dự kiến.
Khi tìm nguồn cung ứng cơ sở hạ tầng quan trọng, nhóm mua sắm phải đánh giá các nhà sản xuất dựa trên các quy trình Kiểm soát Chất lượng và Đảm bảo Chất lượng của họ. Nhà cung cấp hàng đầu cung cấp khả năng truy xuất nguồn gốc nguyên liệu đầy đủ thông qua Báo cáo thử nghiệm của nhà máy và tiến hành Xác định nguyên liệu tích cực một cách nghiêm ngặt. Việc đánh giá của nhà sản xuất hồ sơ công ty đảm bảo họ có chứng chỉ ISO 9001 và API còn hiệu lực, chứng minh cơ sở của họ hoạt động theo các nguyên tắc sản xuất quốc tế nghiêm ngặt. Hợp tác với các chuyên gia luyện kim được chứng nhận đảm bảo độ tin cậy lâu dài và hiệu suất vòng đời.
Việc lựa chọn thiết bị kiểm soát dòng chảy ba inch chính xác sẽ tạo nền tảng cho sự an toàn và hiệu quả vận hành của đường ống. Các kỹ sư phải đánh giá cẩn thận phương tiện dòng chảy cụ thể, các loại áp suất cần thiết và vận tốc chất lỏng trước khi đưa ra quyết định mua sắm. Sự lựa chọn giữa cơ cấu xoay để giảm áp suất thấp và thiết kế lò xo để ngăn búa nước thường có nghĩa là sự khác biệt giữa hoạt động trơn tru trong nhiều thập kỷ và hỏng hóc cơ học ngay lập tức.
Định cỡ phù hợp sẽ ngăn ngừa tắc nghẽn hệ thống, đảm bảo máy bơm thượng nguồn hoạt động trong đường cong hiệu suất tối ưu. Luôn xác minh xếp hạng áp suất và nhiệt độ trước khi hoàn tất giao dịch mua của bạn. Nếu bạn đang điều hướng động lực học chất lỏng phức tạp, nâng cấp cơ sở hạ tầng cũ kỹ hoặc quản lý môi trường áp suất cực cao, chúng tôi khuyến khích bạn liên hệ với các chuyên gia kỹ thuật của chúng tôi . Khám phá dòng sản phẩm mạnh mẽ của Didtek Valve để xác định giải pháp tuyệt đối tốt nhất cho dự án của bạn, đảm bảo hệ thống công nghiệp của bạn luôn được bảo vệ khỏi dòng chảy ngược hàng ngày.
Công suất dòng chảy thay đổi đáng kể dựa trên hình dạng bên trong của loại van cụ thể. Thiết kế xích đu 3 inch thường cung cấp Cv dao động từ 110 đến 140 do đường dẫn dòng chảy không bị cản trở. Ngược lại, thiết kế thẳng hàng có lò xo 3 inch, có các bộ phận dẫn hướng bên trong nằm trực tiếp trong dòng chảy, thường có phạm vi Cv thấp hơn từ 80 đến 100.
Về mặt lý thuyết, một thiết kế xoay có thể được lắp đặt trong một đường ống thẳng đứng, nhưng chỉ khi dòng chất lỏng di chuyển theo hướng đi lên. Tuy nhiên, các kỹ sư hiện trường thường không khuyến khích thực hành này trong các hệ thống công nghiệp áp suất cao. Đối với việc lắp đặt theo chiều dọc, thiết kế có lò xo rất được khuyến khích vì lò xo cơ học đảm bảo đĩa đóng lại kịp thời, ngăn không cho đĩa đóng sầm lại do trọng lực.
Búa nước xảy ra khi cột chất lỏng đảo chiều nhanh chóng và đóng sầm đĩa van lại. Để ngăn chặn cú sốc thủy lực mang tính hủy diệt này, các kỹ sư thường thay thế van xoay tiêu chuẩn bằng van một chiều im lặng có lò xo hoặc thiết kế tấm kép. Các lò xo tích hợp buộc các tấm van đóng lại trong một phần giây trước khi dòng chảy ngược thực sự bắt đầu, loại bỏ hoàn toàn hiệu ứng đóng sầm.
Theo tiêu chuẩn ASME B16.10, kích thước mặt đối mặt của van một chiều xoay mặt bích Loại 150 tiêu chuẩn 3 inch thường là 9,5 inch. Điều quan trọng là phải xác minh kích thước này trong giai đoạn thiết kế đường ống để đảm bảo nhóm chế tạo để lại phụ cấp mảnh ống chỉ chính xác.
Mặc dù cả hai thiết bị đều có tác dụng ngăn dòng chảy ngược nhưng về cơ bản chúng khác nhau về phạm vi. Van một chiều là một bộ phận cơ khí duy nhất được sử dụng để điều khiển hướng trong đường ống quy trình chung. Thiết bị ngăn dòng chảy ngược là một tổ hợp cơ khí phức tạp, được chứng nhận, được quy định cụ thể theo quy định về hệ thống ống nước của thành phố để bảo vệ nguồn cung cấp nước uống công cộng khỏi bị lây nhiễm chéo nguy hiểm. Nó thường chứa hai van kiểm tra hoạt động độc lập, van giảm áp và vòi kiểm tra.
