Sự cố van ngoài dự kiến có thể khiến các nhà máy công nghiệp phải đóng cửa trên quy mô lớn. Những sự kiện thảm khốc này khiến các cơ sở bị tổn thất hàng triệu USD trong sản xuất và bị phạt về môi trường. Việc chọn sai tiêu chuẩn sản xuất sẽ đe dọa tính toàn vẹn của đường ống và làm gián đoạn hoạt động hàng ngày. Người quản lý mua sắm và kỹ sư hiện trường phải hiểu sự khác biệt nghiêm ngặt về mặt kỹ thuật giữa các thông số kỹ thuật của ngành để đưa ra quyết định mua hàng sáng suốt.
Tiêu chuẩn 594 của Viện Dầu khí Hoa Kỳ là một thông số kỹ thuật được công nhận trên toàn cầu quy định về thiết kế, vật liệu, kích thước mặt đối mặt và các yêu cầu thử nghiệm đối với các van một chiều cụ thể. Được thiết kế chủ yếu để ngăn dòng chảy ngược đồng thời giảm thiểu tác động vật lý, các thiết bị này là thiết bị chủ yếu trong mạng lưới đường ống hiện đại. Không giống như các thiết kế kiểm tra xoay truyền thống yêu cầu thân nặng kéo dài, các biến thể API 594 vừa khít giữa các mặt bích ống. Cấu hình này làm giảm đáng kể cả trọng lượng kết cấu và không gian lắp đặt cần thiết.

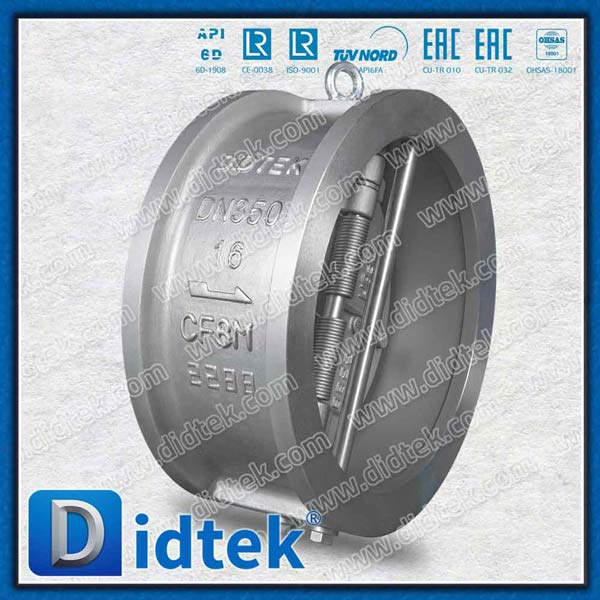

Trong số các cấu hình khác nhau được đề cập trong tiêu chuẩn này, van một chiều tấm kép API 594 đã trở thành lựa chọn chủ yếu trong các cơ sở công nghiệp hiện đại. Hãy hình dung một đội bảo trì bị treo lơ lửng trên giàn giáo cách sàn nhà máy lọc dầu 50 feet. Việc thực hiện một cú kiểm tra xoay truyền thống cồng kềnh trong môi trường đó là một cơn ác mộng về mặt hậu cần. Ngược lại, thiết kế tấm kép kiểu wafer sử dụng hai đĩa hình bán nguyệt có lò xo. Các tấm này gập lại với nhau trong quá trình chảy về phía trước và đóng lại khi vận tốc chất lỏng giảm xuống.
Những lợi ích còn vượt xa việc giảm cân đơn thuần. Cụ thể, cấu hình này mang lại mức giảm áp suất thấp hơn đáng kể và thể hiện các đặc tính quan trọng không bị va đập. Điều này bảo vệ máy bơm hạ lưu khỏi bị sốc thủy lực. Để tuân thủ các quy định nghiêm ngặt về môi trường, các cơ sở hiện đại thường chỉ định các thiết kế thép rèn F2 hoặc thép đúc SS CF8M không có bộ phận giữ. Những cấu trúc không có bộ phận giữ này giúp loại bỏ các lỗ bên ngoài trên thân van, loại bỏ hoàn toàn các đường rò rỉ khí quyển tiềm ẩn.
Giải phẫu của van này được tối ưu hóa để đáp ứng nhanh chóng và đáng tin cậy. Các bộ phận chính bao gồm thân hình trụ, các tấm kép, chốt bản lề trung tâm, chốt dừng để ngăn di chuyển quá mức và lò xo xoắn có độ bền kéo cao. Khi dòng chảy về phía trước giảm tốc độ, lực căng của lò xo bắt đầu đóng lại trước khi chất lỏng có thể đảo ngược hoàn toàn. Cơ chế chủ động này đặc biệt hiệu quả trong việc giảm thiểu hiện tượng búa nước. Búa nước là một loại sóng xung kích thủy lực có sức tàn phá cao, có khả năng làm đứt các mối nối ống và làm hỏng các thiết bị nhạy cảm.
Trong khi tiêu chuẩn trước đây đề cập đến các kích thước rộng và thiết kế tấm bán dẫn, API 602 phục vụ một lĩnh vực kỹ thuật hoàn toàn khác. Đây là thông số kỹ thuật dứt khoát dành cho các loại van hạng nặng nhỏ gọn, được áp dụng nghiêm ngặt cho các hệ thống đường ống có lỗ khoan nhỏ. Thông thường, điều này bao gồm Kích thước ống danh nghĩa 4 và nhỏ hơn.
Đi qua bất kỳ đường trượt phun hóa chất dày đặc nào, và bạn chắc chắn sẽ phát hiện ra những đơn vị chắc chắn này đang bảo vệ các đường tránh. Van một chiều API 602 được đặc trưng bởi kết cấu thép rèn chịu lực cao. Quá trình rèn định hình kim loại dưới lực nén cục bộ cực độ. Điều này căn chỉnh cấu trúc hạt và loại bỏ các khoảng trống bên trong hoặc độ xốp thường thấy trong các giải pháp thay thế vật liệu đúc. Do đó, các vật liệu như ASTM A105 hoặc F316 có độ bền kéo đặc biệt, khiến chúng có khả năng đàn hồi cao trước hiện tượng mỏi nhiệt và sốc cơ học.
Theo tiêu chuẩn này, van thường được chia thành ba loại chức năng. Các loại pít-tông sử dụng cơ chế trượt tuyệt vời để làm giảm các xung dòng chảy nghiêm trọng. Các loại bóng có phần tử hình cầu có hiệu quả cao đối với chất lỏng có độ nhớt cao. Cuối cùng, các loại xích đu sử dụng đĩa truyền thống, phù hợp với các đường tốc độ thấp trong đó giảm thiểu sụt áp là mối quan tâm hàng đầu.
Phân tích những thay đổi gần đây trong lĩnh vực hóa dầu và ngoài khơi cho thấy xu hướng công nghiệp khác biệt hướng tới việc chỉ định vật liệu hợp kim cao hơn cho cơ sở hạ tầng có lỗ khoan nhỏ. Khi việc khai thác dầu khí bị đẩy vào môi trường sâu hơn, nóng hơn và ăn mòn hơn, thép carbon tiêu chuẩn thường xuyên được thay thế. Các mỏ hydro sunfua cao đòi hỏi những ranh giới không thể xuyên thủng. Các nhà thầu mua sắm kỹ thuật đang ngày càng dựa vào tiêu chuẩn API 602 nghiêm ngặt để đảm bảo các hợp kim kỳ lạ như thép không gỉ Duplex và Inconel được rèn một cách hoàn hảo. Xu hướng này được thúc đẩy mạnh mẽ bởi các sáng kiến toàn cầu nhằm đạt được lượng khí thải nhất thời bằng không trong các ứng dụng truyền thông gây chết người.
Để hỗ trợ các nhà quản lý dự án và nhóm mua sắm đánh giá hai lựa chọn này, việc hiểu được sự khác biệt về kỹ thuật cơ bản của chúng là rất quan trọng. Quyết định hiếm khi phụ thuộc vào sở thích. Nó được quy định chặt chẽ bởi các thông số hệ thống.
| Tính năng Tiêu chuẩn | API 594 | Tiêu chuẩn API 602 |
|---|---|---|
| Phạm vi kích thước điển hình | Lỗ khoan lớn lên đến Kích thước ống danh nghĩa 48+ | Lỗ khoan nhỏ Kích thước ống danh nghĩa 4 trở xuống |
| Vật liệu chính | Thép đúc ASTM A216 WCB hoặc SS CF8M | Thép rèn ASTM A105 hoặc F316 |
| Phong cách cơ thể chung | Tấm wafer, Lug, mặt bích kép | Piston, Ball, Swing với đầu SW/NPT |
| Ứng dụng tốt nhất | Tiết kiệm không gian, chống búa nước | Áp suất cao, sốc nhiệt nghiêm trọng |
Sự khác biệt ngay lập tức nhất là quy mô. API 594 được xây dựng cho thông lượng lớn, bao gồm nhiều kích cỡ vượt xa đường ống tiêu chuẩn. Ngược lại, API 602 chỉ dành riêng cho các mạng có quy mô nhỏ. Nếu một dự án yêu cầu đường ống có đường kính lớn thì tiêu chuẩn wafer sẽ là lựa chọn tự động.
Bởi vì việc rèn các bộ phận cực lớn rất tốn kém và phức tạp về mặt kỹ thuật, các van có đường kính lớn thường sử dụng thép đúc. Tuy nhiên, điều kiện áp suất cao vốn có của đường ống có lỗ khoan nhỏ đòi hỏi mật độ kết cấu mà chỉ thép rèn mới có thể cung cấp. Mặc dù van API 594 giả mạo tồn tại cho các ứng dụng dịch vụ khắc nghiệt cụ thể, đúc vẫn là phương pháp sản xuất chính cho kích thước lớn hơn.
Van wafer được thiết kế khéo léo để trượt gọn gàng giữa các mặt bích ống hiện có, yêu cầu hỗ trợ cấu trúc tối thiểu. Van rèn có lỗ khoan nhỏ, mặc dù có kích thước tổng thể nhỏ nhưng thường có ren NPT, mối hàn ổ cắm hoặc các đầu có mặt bích tích hợp. So với kích thước ống danh nghĩa của chúng, chúng có kích thước mặt đối mặt dài hơn để chứa các nắp ca-pô được bắt vít hoặc hàn nặng.
Cả hai tiêu chuẩn đều phải tuân thủ ASME B16.34, tiêu chuẩn này thiết lập các mức xếp hạng nhiệt độ-áp suất nghiêm ngặt dựa trên vật liệu xây dựng. Việc lựa chọn cấp áp suất chính xác là một nhiệm vụ an toàn không thể thương lượng, ảnh hưởng trực tiếp đến tính toàn vẹn của nhà máy.
Ký hiệu Class 600 biểu thị Áp suất làm việc tối đa cho phép mạnh mẽ. Ở nhiệt độ môi trường xung quanh, một chiều bằng thép carbon loại 600 van thường có thể chịu được áp suất lên tới khoảng 1480 psig. Các đơn vị này đóng vai trò là đầu tàu của khu vực trung nguồn và hạ nguồn. Bạn sẽ thường xuyên thấy chúng được lắp đặt trong hệ thống cấp nước cho nồi hơi, cơ sở xử lý dầu áp suất vừa phải và đường truyền tải giữa dòng. Chúng cung cấp sự cân bằng tối ưu giữa độ dày của tường và hiệu quả chi phí.
Hơn nữa, khi các thông số vận hành vượt quá giới hạn luyện kim, van một chiều loại 2500 trở thành bắt buộc. Được đánh giá có thể xử lý áp suất dễ bay hơi đạt tới 6170 psig ở nhiệt độ môi trường xung quanh, các thiết bị này có thành đặc biệt dày. Chúng sử dụng bu-lông chịu lực cao và vật liệu tựa chuyên dụng được thiết kế để chống biến dạng nghiêm trọng. Chúng không thể thiếu trên các giàn khoan ngoài khơi, trong các hệ thống phun hơi nước áp suất cao và trong các đơn vị xử lý hóa chất phục vụ nghiêm ngặt, nơi mà hiện tượng chảy xệ cấu trúc sẽ dẫn đến các vụ nổ thảm khốc.
Việc lựa chọn van một chiều chính xác là một quyết định kỹ thuật nghiêm ngặt dựa trên động lực học chất lỏng, tính sẵn có về không gian và các giao thức an toàn. Các kỹ sư hiện trường nên tuân theo cách tiếp cận có cấu trúc để đảm bảo hiệu suất tối ưu.
Bộ lọc chính là Kích thước ống danh nghĩa. Theo nguyên tắc kỹ thuật chung, đối với các đường ống lớn hơn Kích thước ống danh nghĩa 4, thiết kế tấm bán dẫn là tiêu chuẩn mặc định. Ngoài ra, nếu khu vực lắp đặt có những hạn chế nghiêm trọng về không gian như phòng bơm đông đúc thì kích thước mặt đối mặt nhỏ gọn sẽ rất có lợi. Đối với các dây chuyền Kích thước ống danh nghĩa 2 hoặc nhỏ hơn, tiêu chuẩn lỗ khoan nhỏ gần như chắc chắn là bắt buộc.
Chất lỏng có tính ăn mòn cao, các hợp chất hữu cơ dễ bay hơi hoặc áp suất cực cao đòi hỏi phải có thân van rèn dày đặc, không xốp. Cấu trúc này ngăn chặn sự thẩm thấu của vật liệu bên trong và chống lại hiện tượng rão ở nhiệt độ cao. Bản chất của chất lỏng quyết định trực tiếp đến việc phân loại vật liệu và tiêu chuẩn xây dựng cần thiết.
Các kỹ sư phải tính toán cẩn thận mức giảm áp suất có thể chấp nhận được trên hệ thống đường ống. Tấm kép được thiết kế khí động học giảm thiểu lực cản dòng chảy, giảm đáng kể mức tiêu thụ năng lượng của máy bơm theo thời gian. Ngoài ra, nếu một hệ thống có xu hướng đảo ngược dòng chảy nhanh chóng ở hạ lưu của máy bơm pittông, thì việc đóng lại bằng lò xo sẽ có hiệu quả vượt trội hơn rất nhiều trong việc ngăn chặn sóng xung kích thủy lực trước khi chúng có thể hình thành hoàn toàn.
Việc mua sắm phần cứng bị lỗi trong quá trình vận hành có thể khiến dự án bị chậm trễ hàng triệu đô la, bị phạt về môi trường và các mối nguy hiểm nghiêm trọng về an toàn. Do đó, việc kiểm soát chất lượng được xác minh là điều tối quan trọng đối với các nhà thầu Xây dựng và Mua sắm Kỹ thuật.
Một xu hướng nổi bật của ngành là sự thúc đẩy tích cực hướng tới việc tuân thủ Môi trường, Xã hội và Quản trị. Các dự án hiện đại yêu cầu lượng khí thải nhất thời bằng không. Do đó, các kỹ sư ngày càng chỉ định các thiết kế không có bộ phận giữ để loại bỏ hoàn toàn sự xâm nhập của cơ thể bên ngoài. Các sản phẩm phải trải qua quá trình kiểm tra bổ sung nghiêm ngặt như API 598 để xác nhận tính toàn vẹn của vỏ và khả năng chịu lực khi áp suất thủy tĩnh và khí nén tăng cao.
Tìm nguồn cung ứng từ các nhà sản xuất có uy tín đã được kiểm duyệt kỹ lưỡng là rất quan trọng. Các nhóm mua sắm phải tìm kiếm chứng nhận ISO 9001, tuân thủ CE PED cho thị trường Châu Âu và chữ lồng API chính thức. Việc xem xét các chứng chỉ sản xuất van đã được xác minh đảm bảo rằng sản phẩm được giao tuân thủ nghiêm ngặt thành phần luyện kim cần thiết, dung sai gia công chính xác và các quy trình thử nghiệm được ghi lại.
Giá mua ban đầu chỉ chiếm một phần trong Tổng chi phí sở hữu của van. Yêu cầu bảo trì dài hạn, thay thế bộ phận và thời gian ngừng hoạt động có thể ảnh hưởng lớn đến ngân sách hoạt động.
Các thiết bị này thường ít cần bảo trì do cấu trúc bên trong được sắp xếp hợp lý, thiếu các bộ phận chuyển động bên ngoài. Tuy nhiên, các đội bảo trì phải liên tục theo dõi độ mỏi của lò xo xoắn bên trong, đặc biệt là trong các dòng chảy hỗn loạn cao nơi xảy ra hiện tượng rung tấm. Lò xo xuống cấp làm trì hoãn việc đóng cửa, gây ra nguy cơ búa nước. Việc sử dụng cấu hình không có bộ phận giữ giúp giảm đáng kể Tổng chi phí sở hữu bằng cách loại bỏ nhu cầu thay thế định kỳ các nút bịt hoặc miếng đệm bên ngoài.
Bảo dưỡng định kỳ cho các thiết bị rèn có lỗ khoan nhỏ thường xoay quanh độ mòn của khớp nắp ca-pô và yên bên trong. Trong các ứng dụng nhiệt độ cao, bề mặt chỗ ngồi có thể bị xói mòn theo thời gian. Đối với các loại nắp ca-pô được bắt vít, chu trình nhiệt gây ra hiện tượng giãn gioăng, đòi hỏi phải vặn lại bu lông theo lịch trình trong quá trình quay vòng của nhà máy. Trong các hệ thống chất lỏng gây chết người, các kỹ sư thường lựa chọn các biến thể nắp ca-pô hàn. Mặc dù không thể sửa chữa nội tuyến nhưng chúng đảm bảo không rò rỉ trong suốt thời gian sử dụng, giảm đáng kể chi phí bảo trì trong môi trường nguy hiểm.
Việc mua sắm van công nghiệp phù hợp đòi hỏi sự hiểu biết sâu sắc về nhu cầu vận hành tuyến đầu. Tiêu chuẩn API 594 chiếm vị trí tối cao đối với các đường ống có đường kính lớn, mang lại khả năng tiết kiệm không gian chưa từng có, giảm trọng lượng và ngăn ngừa búa nước vượt trội thông qua thiết kế tấm kép có lò xo. Ngược lại, tiêu chuẩn API 602 cung cấp tính toàn vẹn cấu trúc chắc chắn cần thiết để chứa áp suất cao và môi trường nguy hiểm một cách an toàn trong các hệ thống đường ống có lỗ khoan nhỏ. Bằng cách đánh giá cẩn thận các cấp áp suất, động lực học chất lỏng và các hạn chế về không gian, các kỹ sư có thể đảm bảo an toàn đường ống lâu dài và hiệu suất nhà máy tối ưu.
Cho dù dự án của bạn yêu cầu hiệu quả tiết kiệm không gian của Van một chiều tấm kép API 594 hay khả năng phục hồi áp suất cực cao của Van một chiều rèn API 602, thì việc chọn nhà sản xuất được chứng nhận là bước đầu tiên để bạn đạt được sự an toàn.
Khám phá các giải pháp van được chứng nhận tại Didtek ValveAPI 594 chủ yếu tập trung vào thiết kế, kích thước và xếp hạng nhiệt độ áp suất cho các loại van wafer, vấu và mặt bích thường được sử dụng trong các nhà máy lọc dầu và nhà máy hóa chất. Nó gắn liền với thiết kế tấm kép tiết kiệm không gian. Mặt khác, API 6D là thông số kỹ thuật được thiết kế riêng cho các đường ống dẫn dầu và khí đốt đường dài. Van API 6D thường yêu cầu thiết kế toàn bộ lỗ khoan để cho phép thực hiện các hoạt động kiểm tra và làm sạch đường ống. Yêu cầu thông quan cụ thể này thường không được API 594 đề cập.
Có, chúng có thể được lắp đặt trong đường ống thẳng đứng, nhưng hướng của dòng chảy là yếu tố kỹ thuật quan trọng. Lắp đặt theo đường thẳng đứng với dòng hướng lên trên là tiêu chuẩn và hiệu quả cao. Tuy nhiên, nếu đường thẳng đứng có dòng chảy hướng xuống thì cần phải có những sửa đổi đặc biệt. Nhà sản xuất phải sử dụng các lò xo được hiệu chỉnh đặc biệt nặng hơn để đảm bảo các tấm có thể đóng lại an toàn trước cả lực hấp dẫn và trọng lượng của chất lỏng.
Trong cấu hình tiêu chuẩn, chốt bản lề và chốt chặn được lắp qua các lỗ được khoan hoàn toàn xuyên qua thân van, sau đó được bịt kín bằng phích cắm có ren. Thiết kế không có vật cản có nghĩa là không có lỗ nào được khoan xuyên qua ranh giới áp suất bên ngoài. Các chốt bên trong được cố định bằng giá đỡ bên trong hoặc vòng giữ. Thiết kế này rất quan trọng đối với các ứng dụng độc hại hoặc áp suất cao vì nó loại bỏ hoàn toàn đường rò rỉ tiềm ẩn vào khí quyển, từ đó ngăn chặn khí thải nhất thời.
Trong các kích thước ống danh nghĩa nhỏ hơn được quản lý bởi API 602, chúng hầu như được sản xuất độc quyền từ thép rèn để đảm bảo mật độ và cường độ cần thiết để xử lý áp suất cực cao. Tuy nhiên, ở kích thước lớn hơn được điều chỉnh bởi API 594, van Loại 2500 có thể được làm từ thép đúc. Miễn là quá trình đúc được kiểm soát chặt chẽ và độ dày thành, phân loại vật liệu và thử nghiệm không phá hủy đáp ứng các yêu cầu nghiêm ngặt của ASME B16.34, van đúc hoàn toàn có khả năng xử lý áp suất cực cao một cách an toàn.
Thiết kế tấm kép theo API 594 vốn có khả năng ngăn ngừa búa nước vượt trội hơn so với kiểm tra xích đu tiêu chuẩn. Búa nước xảy ra khi dòng chảy ngược đập vào đĩa, tạo ra sóng xung kích có sức hủy diệt. Bởi vì thiết kế tấm kép sử dụng lò xo xoắn mạnh, các tấm buộc phải đóng lại nên vận tốc dòng chảy về phía trước tức thời giảm xuống bằng 0. Việc đóng được hỗ trợ bằng lò xo này đảm bảo đường dây được đóng hoàn toàn trước khi bất kỳ dòng chảy ngược nào có thể xảy ra, từ đó giảm thiểu các điều kiện gây sốc thủy lực.
Không, chúng phục vụ các mục đích kỹ thuật hoàn toàn khác nhau. API 594 được thiết kế cho các đường ống lớn hơn, nơi ưu tiên tiết kiệm không gian và ngăn ngừa hiện tượng búa nước. API 602 hoàn toàn dành cho các hệ thống đường ống có lỗ khoan nhỏ yêu cầu thành được rèn dày để chịu được áp suất lớn và sốc nhiệt. Việc hoán đổi chúng sẽ dẫn đến việc không thể lắp đặt do kích thước không khớp hoặc hỏng hóc nghiêm trọng về cấu trúc.
Cả hai tiêu chuẩn đều yêu cầu kiểm tra nghiêm ngặt để đảm bảo an toàn vận hành. Các nhà sản xuất thường tuân theo tiêu chuẩn thử nghiệm API 598, bắt buộc phải thử nghiệm vỏ thủy tĩnh áp suất cao để xác minh tính toàn vẹn của thân xe và thử nghiệm ghế khí nén áp suất thấp để đảm bảo không rò rỉ. Các van dành cho mục đích sử dụng khắc nghiệt cũng có thể phải trải qua thử nghiệm không phá hủy bổ sung như chụp X quang hoặc kiểm tra chất thẩm thấu bằng thuốc nhuộm để xác nhận sự vắng mặt của các sai sót luyện kim cực nhỏ.
