Van một chiều nâng và van một chiều Piston: Nguyên tắc làm việc và lựa chọn

Dòng chảy ngược là kẻ giết người thầm lặng trong đường ống công nghiệp. Nó tạo ra búa nước và sốc cơ học nghiêm trọng, có thể dễ dàng phá hủy cơ sở hạ tầng đắt tiền. Để bảo vệ các tài sản quan trọng như máy bơm cấp liệu cho nồi hơi áp suất cao hoặc máy nén pittông, các kỹ sư đường ống dựa vào các giải pháp an toàn tự động. Trong khi tiêu chuẩn van một chiều nâng ngăn chặn dòng chảy ngược nguy hiểm một cách hiệu quả, thì cấu hình pít-tông mang lại sự nâng cấp lớn cho môi trường hỗn loạn. Hướng dẫn này đi sâu vào cơ chế riêng biệt, sắc thái cấu trúc và tiêu chí lựa chọn chính xác cần thiết để đảm bảo tính toàn vẹn đường ống tối ưu.

Bài học chính

• Sự khác biệt về thiết kế: Cơ cấu nâng tiêu chuẩn sử dụng đĩa dẫn hướng đơn giản. Ngược lại, thiết kế pít-tông kết hợp cụm pít-tông và bảng điều khiển chuyên dụng để mang lại hiệu ứng giảm chấn quan trọng chống lại dòng chảy dao động.
• Nguyên tắc làm việc: Cả hai thiết kế đều dựa hoàn toàn vào áp suất chất lỏng ngược dòng để nâng bộ phận đóng bên trong. Chúng phụ thuộc vào trọng lực và áp suất ngược xuôi dòng để đóng lại, khiến chức năng nâng lõi có hiệu quả cao đối với các đường ống nằm ngang.
• Ứng dụng tốt nhất: Các biến thể xe nâng mang lại hiệu suất đáng tin cậy trong các đường ống dẫn hơi, khí và nước áp suất cao nói chung. Thiết kế pít-tông được thiết kế đặc biệt cho các hệ thống thường xuyên bị đảo chiều dòng chảy hoặc có xung động mạnh.
• Tiêu chí lựa chọn: Lựa chọn kỹ thuật phù hợp phụ thuộc nhiều vào loại phương tiện, công suất áp suất cần thiết, định hướng lắp đặt đường ống và mức giảm áp suất hệ thống có thể chấp nhận được.

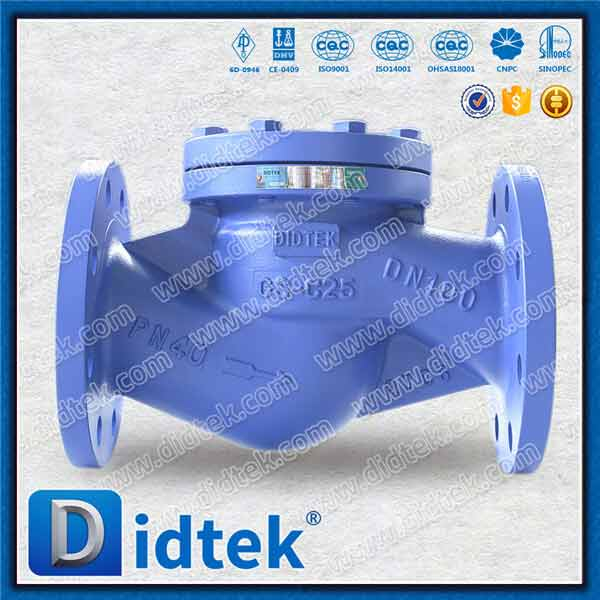

Hiểu những điều cơ bản: Van kiểm tra thang máy là gì?

Để đưa ra quyết định sáng suốt cho mạng lưới đường ống công nghiệp, trước tiên các nhà quản lý mua sắm và kỹ sư phải hiểu cơ chế cơ bản của các thiết bị điều khiển dòng chảy định hướng này.

Về mặt cấu trúc, giải phẫu bên trong bao gồm thân máy chắc chắn, ghế được gia công chính xác, đĩa hoặc phích cắm dẫn hướng và vỏ bảo vệ. Từ quan điểm kỹ thuật, hình dạng thân gần giống với hình dạng của van cầu tiêu chuẩn. Điều này buộc chất lỏng di chuyển theo một đường dòng hình chữ S riêng biệt. Bên trong buồng van, đĩa được đặt trong một cơ cấu dẫn hướng giống như cầu hoặc thanh dẫn hướng trục. Điều này đảm bảo đĩa luôn thẳng hàng với ghế khi nó di chuyển theo chiều dọc. Sự liên kết như vậy là rất quan trọng. Bất kỳ sai lệch nào cũng có thể dẫn đến chỗ ngồi không đúng và dẫn đến rò rỉ nguy hiểm.

Chức năng của van một chiều nâng lõi là tự động chặn dòng chảy ngược trong các ứng dụng yêu cầu ngắt cực kỳ chặt chẽ. Không giống như van cổng hoặc van bi thủ công, nó hoạt động hoàn toàn được điều chỉnh bởi động lực học chất lỏng trong đường ống. Khi chất lỏng đi vào cổng đầu vào, nó sẽ di chuyển dưới yên xe và đẩy lên trên đĩa dẫn hướng. Khi áp suất ngược dòng vượt qua trọng lượng vật lý của đĩa, đường dẫn sẽ mở ra. Thời điểm tốc độ dòng chảy giảm xuống, đĩa ngay lập tức rơi trở lại chỗ ngồi. Bởi vì cơ cấu tựa mô phỏng van cầu nên diện tích bề mặt tiếp xúc rộng mang lại một lớp bịt kín chống rò rỉ có độ tin cậy cao.

Van một chiều Piston là gì?

Mặc dù thiết kế đĩa dẫn hướng tiêu chuẩn xử lý dòng chảy ổn định một cách đẹp mắt, nhưng một số điều kiện vận hành khắc nghiệt nhất định đòi hỏi cơ chế bên trong mạnh mẽ hơn nhiều. Trong các đường ống nối trực tiếp với máy bơm pittông, dòng chất lỏng dao động mạnh. Trong những tình huống có nhiều biến động này, việc lắp đặt van một chiều piston trở thành một điều cần thiết trong vận hành.

Về mặt kỹ thuật, cấu hình piston về cơ bản là một hạng mục phụ tải nặng được nâng cấp của dòng xe nâng. Thân thể bên ngoài, đường dòng quanh co và mục đích cơ bản vẫn giống hệt nhau. Sự khác biệt quan trọng nằm hoàn toàn ở cơ chế đóng bên trong.

Biến thể này loại bỏ đĩa dẫn hướng nhẹ. Thay vào đó, nó sử dụng một pít-tông hình trụ đặc được lắp chính xác vào một xi-lanh điều khiển tương ứng. Khoảng hở giữa thành ngoài của piston và thành trong của bảng điều khiển được gia công với dung sai cực kỳ chặt chẽ. Việc sửa đổi cấu trúc này làm tăng đáng kể khối lượng và độ ổn định của bộ phận đóng. Do đó, nó dễ dàng chịu được ứng suất cơ học cao hơn và sự thay đổi đột ngột về vận tốc chất lỏng.

Cấu hình bảng điều khiển và pít-tông không chỉ đơn thuần là tăng thêm trọng lượng. Nó tạo ra một hệ thống giảm chấn thủy động lực hiệu quả cao. Khi pít-tông di chuyển lên trên bảng điều khiển trong giai đoạn mở, chất lỏng sẽ tự nhiên thấm vào khe hở hẹp. Khi dòng chảy trong đường ống đột ngột đảo chiều, trọng lực và áp suất ngược sẽ đẩy piston đi xuống. Tuy nhiên, chất lỏng bị mắc kẹt bên trong bảng điều khiển phải được vắt ra ngoài qua khe hở hẹp trước khi piston có thể ngồi hoàn toàn. Chất lỏng bị mắc kẹt này tạo ra hiệu ứng đệm thủy lực. Bằng cách làm chậm tốc độ đóng trong những phần cuối cùng của một giây, thiết kế này sẽ ngăn pít-tông kim loại rắn đập mạnh vào ghế kim loại. Điều này làm giảm sự mài mòn cơ học, giảm độ mỏi của cấu trúc bên trong và ngăn chặn hiện tượng búa nước phá hủy.

Nguyên tắc làm việc: Van một chiều nâng và piston hoạt động như thế nào?

Cả hai loại van đều có chung trình tự hoạt động gần như giống hệt nhau. Chức năng của chúng là ứng dụng trực tiếp của cơ học chất lỏng, không cần nguồn điện bên ngoài hoặc sự can thiệp thủ công.

Chu trình vận hành bắt đầu khi môi trường có áp suất như hơi nước áp suất cao từ nồi hơi tràn vào cổng đầu vào. Do hình dạng bên trong, chất lỏng hướng xuống dưới và sau đó hướng lên trên. Nó đập trực tiếp vào bề mặt dưới cùng của thành viên đóng cửa. Động năng và áp suất tĩnh của chất lỏng ngược dòng tạo ra một lực hướng lên mạnh mẽ. Khi thang máy thủy lực này vượt quá lực hấp dẫn đi xuống của các bộ phận bên trong, lối đi sẽ mở ra. Chiều cao mà thành phần tăng lên tỷ lệ thuận với vận tốc và áp suất của chất lỏng trong quá trình.

Giai đoạn vận hành quan trọng xảy ra khi dòng chuyển tiếp dừng lại. Điều này xảy ra thường xuyên khi máy bơm ngừng hoạt động hoặc nếu áp suất hạ lưu tăng đột biến. Khi động năng về phía trước tiêu tan, lực hấp dẫn chiếm ưu thế. Trọng lượng của đĩa hoặc piston bắt đầu chuyển động đi xuống nhanh chóng. Đồng thời, chất lỏng đảo chiều tạo ra áp suất ngược. Điều này ép vào phần trên của bộ phận đóng và buộc nó vào chỗ ngồi được gia công. Trong thiết kế thang máy tiêu chuẩn, việc đóng cửa này gần như ngay lập tức. Trong các thiết kế piston, việc đóng cửa bị trễ một chút do sự dịch chuyển của chất lỏng trong bảng điều khiển. Sau khi ngồi, áp suất ngược cao hơn sẽ chuyển thành phốt cơ khí chặt hơn.

Xu hướng của ngành: Sự thay đổi hướng tới các giải pháp giảm chấn cho dịch vụ khắc nghiệt

Nhìn vào bối cảnh công nghiệp rộng hơn, có sự thay đổi rõ rệt trong cách các kỹ sư đường ống tiếp cận việc ngăn chặn dòng chảy ngược. Các nhà máy điện chu trình hỗn hợp hiện đại, cơ sở LNG và nhà máy lọc hóa dầu đang liên tục vượt qua các ranh giới hoạt động. Các cơ sở đang hoạt động ở nhiệt độ và áp suất chưa từng có để tối đa hóa năng suất sản xuất. Kết quả là, cơ sở hạ tầng đường ống truyền thống ngày càng trở nên dễ bị tổn thương trước những đợt tăng áp đột ngột và sự rung động nghiêm trọng của chất lỏng.

Dữ liệu ngành cho thấy nhu cầu ngày càng tăng đối với các cơ chế giảm chấn thủy động lực tiên tiến so với các thiết kế nâng đơn giản hoặc xích đu truyền thống trong các lĩnh vực quan trọng. Các kỹ sư không còn chỉ tìm cách ngăn dòng chảy ngược nữa. Họ đang tích cực tìm kiếm các giải pháp bảo vệ thiết bị hạ lưu khỏi sóng xung kích tạo ra trong quá trình tắt máy bơm khẩn cấp. Thực tế vận hành này đã thúc đẩy sự gia tăng đặc điểm kỹ thuật của van giảm chấn kiểu piston, cùng với nhu cầu nâng cấp các tiêu chuẩn luyện kim để chống lại sự ăn mòn nhanh chóng và độ mỏi cơ học.

So sánh trực tiếp: Thiết kế nâng và Piston

Để tạo điều kiện thuận lợi cho các quyết định kỹ thuật đường ống chính xác, cần phải so sánh hai cấu hình này dựa trên các số liệu kỹ thuật quan trọng.

Biến thể nổi bật nhất là hình dạng bên trong của cơ cấu đóng. Thiết kế khung nâng tiêu chuẩn dựa vào một đĩa nhẹ được dẫn hướng bởi một trục trung tâm. Điều này làm cho việc sản xuất dễ dàng hơn và thường tiết kiệm chi phí hơn. Ngược lại, thiết kế piston yêu cầu gia công có độ chính xác cao để đảm bảo độ hở của bảng điều khiển là hoàn hảo. Nếu khe hở quá chặt, piston sẽ bị kẹt. Nếu lỏng quá thì tác dụng giảm chấn sẽ mất hoàn toàn.

Do đường dòng chảy quanh co vốn có của thân kiểu quả cầu, cả hai loại van đều có mức giảm áp suất cao hơn đáng kể so với van đi thẳng. Chất lỏng phải đổi hướng nhiều lần, tiêu tốn động năng. Khi so sánh trực tiếp cả hai, cấu hình piston thường có khả năng chống dòng chảy cao hơn một chút. Piston rắn nặng hơn đĩa tiêu chuẩn. Nó đòi hỏi nhiều năng lượng chất lỏng liên tục hơn để giữ nó ở vị trí mở hoàn toàn. Nếu tốc độ dòng chảy không đủ, piston nặng có thể lơ lửng ở trạng thái mở một phần, dẫn đến tăng dòng chảy rối.

Trong hệ thống đường ống nối với máy nén khí, dòng chất lỏng chuyển động rất nhanh. Đĩa dẫn hướng tiêu chuẩn sẽ phản ứng với các xung này bằng cách nảy lên xuống trên ghế. Hiện tượng này được gọi là trò chuyện. Tiếng kêu nhanh chóng phá hủy bề mặt chỗ ngồi và dẫn đến hư hỏng sớm. Trong những tình huống này, thiết kế piston là người chiến thắng không thể tranh cãi. Bản chất hấp thụ sốc của bảng điều khiển giúp ổn định piston, ngăn không cho nó phản ứng với mọi dao động áp suất nhỏ.

Phân tích hiệu suất và công suất áp suất

Đường ống công nghiệp hoạt động trong điều kiện nhiệt động khắc nghiệt. Việc đánh giá áp suất và khả năng bịt kín của các van này là không thể thương lượng để đảm bảo an toàn cho công trường.

Cả hai phong cách đều được ưa chuộng cho các ứng dụng đường ống áp suất cao. Thân đúc chắc chắn cho phép chúng dễ dàng xử lý các ứng suất cơ học cực độ. Chúng thường được chỉ định trong các loại áp suất cao từ ASME Class 800 đến Class 2500. Do cơ cấu tựa vuông góc với dòng chảy của đường ống nên các bộ phận bên trong ít bị uốn cong dưới tải trọng cực lớn. Đối với môi trường nhiệt độ cao quan trọng, các kỹ sư thường chỉ định van một chiều piston rèn . Thép rèn cung cấp cấu trúc hạt phân tử vượt trội. Nó loại bỏ các vấn đề về độ xốp đôi khi được tìm thấy trong vật đúc và tối đa hóa khả năng chịu áp lực tổng thể.

Khả năng bịt kín của các van này là đặc biệt, đặc biệt khi xử lý khí, hơi nước và môi trường hơi. Bởi vì đĩa hoặc piston đi xuống theo phương thẳng đứng vào một mặt tựa hình nón hoặc phẳng, nên các bề mặt tiếp xúc sẽ tiếp xúc hoàn toàn 360 độ cùng một lúc. Sự sắp xếp chỗ ngồi giống như van cầu này đảm bảo sự phân bố ứng suất cơ học rất đồng đều trên toàn bộ vòng đệm. Khi áp suất ngược xuôi dòng tăng lên, lực hướng xuống sẽ ép các bề mặt kim loại lại gần nhau hơn. Điều này làm cho chúng vượt trội hơn nhiều trong các ứng dụng khí nơi rò rỉ nhỏ có thể gây nguy hiểm.

Hướng dẫn lựa chọn: Van kiểm tra nào phù hợp với hệ thống của bạn?

Các nhà thiết kế hệ thống phải đánh giá cẩn thận các thông số vận hành trước khi lựa chọn giữa thiết kế đĩa nâng tiêu chuẩn và thiết kế bảng điều khiển piston.

Cả hai loại van đều được thiết kế nghiêm ngặt cho môi trường sạch. Điều này bao gồm nước cấp nồi hơi đã qua xử lý, hơi nước áp suất cao, khí đốt tự nhiên và hóa dầu tinh chế. Điều quan trọng là cả hai loại van đều không phù hợp với chất lỏng có độ nhớt cao như dầu thô nặng hoặc môi trường chứa các hạt rắn. Bởi vì cả hai thiết kế đều dựa vào độ hở chính xác nên mọi hạt rắn sẽ dễ dàng bị mắc kẹt. Sự mắc kẹt này sẽ làm xước các bức tường kim loại, tăng ma sát và cuối cùng khiến van bị kẹt.

Định hướng lắp đặt là một yếu tố hạn chế nghiêm ngặt. Các van này thường phải được lắp đặt trong đường ống nằm ngang. Bởi vì chúng phụ thuộc nhiều vào trọng lượng hấp dẫn của bộ phận đóng bên trong để bắt đầu ngồi, hướng nằm ngang đảm bảo đĩa rơi thẳng hoàn toàn. Nếu việc lắp đặt theo chiều dọc là hoàn toàn cần thiết thì việc này chỉ có thể được thực hiện trong các đường ống nơi chất lỏng chảy thẳng đứng lên trên. Trong những trường hợp như vậy, van phải được sản xuất rõ ràng với lò xo bên trong chịu tải nặng.

So sánh thay thế: Van kiểm tra xoay và Van kiểm tra nâng

Mặc dù việc hiểu rõ các sắc thái giữa thiết kế lực nâng tiêu chuẩn và thiết kế piston là rất quan trọng nhưng các kỹ sư thường phải đối mặt với một quyết định rộng hơn trong giai đoạn thiết kế đường ống ban đầu. Họ phải lựa chọn giữa cơ cấu kiểu nâng và cơ cấu kiểu xoay.

Sự khác biệt về cấu trúc chính của van một chiều xoay là đường dẫn dòng chảy thẳng của nó. Không giống như các loại thang máy buộc chất lỏng di chuyển theo đường quanh co, kiểm tra xoay dựa vào một đĩa được treo bằng chốt bản lề. Khi chất lỏng chảy về phía trước, nó sẽ đẩy đĩa ra khỏi đường đi, tạo ra một lối đi gần như không bị cản trở. Do dòng chảy thẳng này nên chúng tạo ra mức giảm áp suất thấp hơn đáng kể. Các kỹ sư thường chỉ định van một chiều xoay API 6D cho các đường ống có đường kính lớn vượt quá NPS 4 và dòng chất lỏng tốc độ thấp trong đó ưu tiên duy trì động năng. Tuy nhiên, vì chúng thiếu sự ổn định được hướng dẫn nên chúng chỉ được sử dụng trong môi trường trạng thái ổn định không có xung động.

So sánh kỹ thuật toàn diện

Tích hợp hệ thống và lựa chọn vật liệu

Trước khi hoàn tất quyết định mua sắm, các kỹ sư phải đánh giá các yêu cầu luyện kim cụ thể của hệ thống đường ống. Tính toàn vẹn trong hoạt động của các van này phụ thuộc rất nhiều vào vật liệu được sử dụng cho thân, chi tiết trang trí và bề mặt chỗ ngồi.

Đối với các ứng dụng hóa chất ăn mòn hoặc hơi nước ở nhiệt độ cao, thép carbon tiêu chuẩn có thể không đủ. Việc lựa chọn vật liệu đúc hoặc rèn chuyên dụng đảm bảo độ ổn định kích thước trong chu trình nhiệt cực cao. Hơn nữa, việc xử lý cứng bề mặt ghế ngồi bằng các vật liệu như Stellite có thể kéo dài đáng kể tuổi thọ hoạt động. Điều này ngăn ngừa hiện tượng kéo dây và xói mòn do vật liệu tốc độ cao cào qua hàng rào bịt kín.

Câu hỏi thường gặp

Van một chiều thang máy có thể được lắp đặt theo chiều dọc?

Các biến thể tiêu chuẩn được thiết kế đặc biệt để lắp đặt đường ống nằm ngang vì nguyên lý làm việc cơ bản của chúng phụ thuộc rất nhiều vào trọng lực. Nếu lắp đặt theo đường thẳng đứng với dòng chảy hướng xuống, trọng lực sẽ giữ cho van mở vĩnh viễn. Tuy nhiên, nếu van được sửa đổi đặc biệt với lò xo bên trong chịu tải nặng đã được hiệu chỉnh, nó có thể được lắp đặt trong một đường ống thẳng đứng nơi chất lỏng chảy thẳng lên trên.

Nguyên nhân nào khiến van một chiều piston bị hỏng?

Mặc dù có độ bền cao nhưng van này dễ bị hỏng nếu đưa vào môi trường vận hành không phù hợp. Nguyên nhân phổ biến nhất của sự thất bại là ô nhiễm hạt. Nếu cặn, rỉ sét, xỉ hàn hoặc mảnh vụn rắn xâm nhập vào đường ống, nó có thể bị kẹt trong khe hở cực nhỏ của cơ cấu dashpot. Điều này dẫn đến hiện tượng dồn nén, khiến piston bị dính ở vị trí đóng hoặc mở.

Van một chiều piston có phù hợp với hệ thống áp suất cao không?

Có, chúng đặc biệt phù hợp với môi trường áp suất cao và nhiệt độ cao. Chúng thường là lựa chọn ưu tiên cho các ứng dụng dịch vụ khắc nghiệt như hệ thống cấp nước cho nồi hơi và đường xả máy nén pittông. Hiệu ứng giảm chấn thủy lực do cơ cấu táp-lô cung cấp giúp ngăn các bộ phận nặng bên trong va đập mạnh vào yên xe khi áp suất tăng đột ngột.

Độ nhớt của môi trường ảnh hưởng đến sự lựa chọn giữa các van này như thế nào?

Độ nhớt đóng một vai trò quan trọng trong chức năng. Cả hai thiết kế đều dành cho môi trường có độ nhớt thấp, chất lỏng cao như nước, hơi nước và khí tự nhiên. Nếu đưa chất lỏng có độ nhớt cao vào, chất lỏng đặc có thể bao phủ các cơ cấu dẫn hướng và làm chậm thời gian phản ứng. Trong xi lanh dashpot, chất lỏng nhớt tạo ra lực cản thủy lực quá mức, có khả năng ngăn van mở hoàn toàn hoặc đóng đủ nhanh để ngăn dòng chảy ngược.

Áp suất nứt của van một chiều piston là gì?

Áp suất nứt đề cập đến áp suất chất lỏng ngược dòng tối thiểu cần thiết để nâng piston ra khỏi chỗ ngồi của nó và bắt đầu dòng chảy. Bởi vì piston kim loại rắn nặng hơn đĩa tiêu chuẩn nên cấu hình piston thường có áp suất nứt cao hơn một chút. Giá trị này có thể được điều chỉnh trong quá trình sản xuất bằng cách tích hợp các lò xo bên trong cụ thể được điều chỉnh phù hợp với động lực dòng chảy chính xác của hệ thống đường ống của bạn.

Van một chiều nâng có thể được sử dụng cho chất lỏng nén như không khí và khí đốt không?

Tuyệt đối. Trên thực tế, cơ chế ngồi kiểu quả địa cầu rất được khuyến khích cho chất lỏng có thể nén được. Việc thả bộ phận đóng theo chiều dọc đảm bảo tiếp xúc 360 độ đồng đều với ghế. Điều này tạo ra một lớp bịt kín đặc biệt giúp ngăn chặn các đường rò rỉ cực nhỏ thường liên quan đến khí nén, khiến chúng vượt trội hơn so với các thiết kế xoay tiêu chuẩn cho các ứng dụng này.

Phần kết luận

Cuối cùng, việc đảm bảo độ kín đường ống đáng tin cậy phụ thuộc vào việc hiểu rõ động lực học chất lỏng cụ thể trong hoạt động của bạn. Trong khi các cơ cấu nâng tiêu chuẩn vượt trội trong các hệ thống công nghiệp áp suất cao ổn định, việc tích hợp một bảng điều khiển giảm chấn mang lại sự bảo vệ quan trọng chống lại các rung động nghiêm trọng của chất lỏng và sốc cơ học. Bằng cách đánh giá cẩn thận các đặc tính của môi trường, tốc độ dòng chảy và giới hạn giảm áp suất có thể chấp nhận được, bạn có thể chọn cấu hình lý tưởng cho cơ sở của mình.

Để đảm bảo kích thước phù hợp, lựa chọn vật liệu và tính toàn vẹn khi vận hành lâu dài, hãy luôn hợp tác với nhà sản xuất có kinh nghiệm. Khám phá toàn diện các giải pháp kiểm soát luồng dịch vụ khắc nghiệt tại Didtek Valve ngay hôm nay và để các chuyên gia kỹ thuật của chúng tôi giúp bạn bảo vệ cơ sở hạ tầng quan trọng của mình trước dòng chảy ngược mang tính hủy diệt.
