Biểu tượng van trong bản vẽ P & ID là gì?

Các kỹ sư sử dụng ký hiệu van điều khiển để xác định loại van điều khiển mà họ muốn chỉ định cho một ứng dụng cụ thể. Trong bài viết này, chúng tôi sẽ xác định các ký hiệu van điều khiển được sử dụng phổ biến nhất.

Sơ đồ đường ống và thiết bị (P & ID) là gì?

Trước khi hoàn thành một cái giếng, kỹ sư cơ sở tạo ra một sơ đồ của tất cả các đường ống và dụng cụ được sử dụng để sản xuất giếng. Đây được gọi là một kế hoạch ' đường ống và thiết bị ' và thường được rút ngắn thành ' p & id '.

Sau khi P & ID hoàn thành và phê duyệt, nó sẽ chuyển đến bộ phận mua hàng. Bộ có trách nhiệm cung cấp thông tin này cho các nhà cung cấp thiết bị khác nhau, yêu cầu báo giá và thiết bị mua hàng cho giếng.

Nhà cung cấp sau đó sản xuất, gói và vận chuyển thiết bị đến trang web sản xuất. Trên trang web, giám sát viên sản xuất, quản đốc, các nhà khai thác cho thuê, và thiết bị cài đặt nhân viên máy bơm và giàn khoan theo P & ID.

Các loại ký hiệu van trong P & ID là gì?

Biểu tượng van trên P & ID thay đổi tùy theo loại van được chỉ định cho ứng dụng. Mỗi P & ID có truyền thuyết riêng, một biểu tượng được sử dụng để xác định các thiết bị khác nhau.

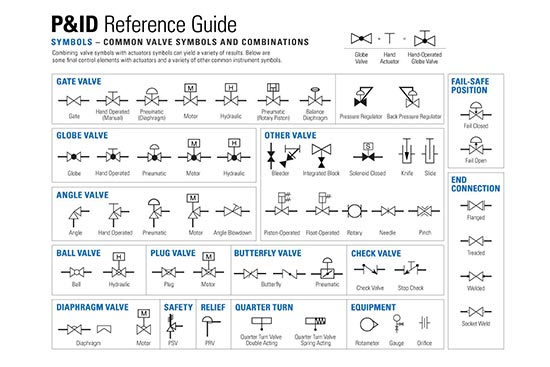

Mặc dù có một số biến thể, các ví dụ về ký hiệu tiêu chuẩn cho các van nằm trong PDF dưới đây.

Biểu tượng bao gồm:

1. Biểu tượng van Biểu tượng
2. Globe Biểu tượng Valve
3. Biểu tượng phích cắm Van
4. Biểu tượng
5. Bướm Valve Biểu tượng
6. Biểu tượng Biểu tượng Valve Biểu tượng
7. Kiểm tra Van biểu tượng

Các kỹ sư cũng có thể liệt kê các chi tiết cụ thể dưới biểu tượng van điều khiển. Những chi tiết này có thể bao gồm kích thước van, chức năng, xếp hạng áp suất và loại kết nối. Ví dụ: Lưu ý 2 '300 RF Pb chỉ ra rằng P & ID yêu cầu van là 2 ' ANSI 300 Van cân bằng piston Face được nâng lên.
