Van bi hoạt động như thế nào? Xây dựng, vận hành và ứng dụng

Kiểm soát chất lỏng đáng tin cậy đảm bảo tính toàn vẹn của hệ thống và an toàn tại nơi làm việc. Nó cũng thúc đẩy mạnh mẽ hiệu quả xử lý trên các ứng dụng công nghiệp. Cơ chế ngắt không đáng tin cậy thường xuyên gây ra rò rỉ nguy hiểm. Chúng tạo ra sự sụt giảm áp suất đột ngột và thường gây ra thời gian ngừng hoạt động tốn kém. Bạn cần một giải pháp có độ tin cậy cao để duy trì hoạt động liền mạch. Các chuyên gia trong ngành phụ thuộc rất nhiều vào các cơ chế quay vòng quý cụ thể này để đóng cửa chặt chẽ. Chúng tôi coi chúng là tiêu chuẩn vàng tuyệt đối để quản lý dòng chảy mạnh mẽ trên nhiều lĩnh vực khác nhau. Việc chuyển đổi từ các khái niệm thành phần cơ bản sang đánh giá sâu sẽ giúp ích cho mọi người. Các kỹ sư và nhóm mua sắm có thể đánh giá đúng nhu cầu tuân thủ cụ thể của họ. Bạn sẽ khám phá chính xác cách các thành phần cốt lõi này hoạt động hàng ngày. Chúng ta sẽ khám phá cấu trúc bên trong và những ứng dụng quan trọng nhất của chúng. Bạn sẽ học cách kết hợp các thiết kế kết cấu cụ thể với các yêu cầu hệ thống đòi hỏi khắt khe nhất của bạn. Hướng dẫn này cung cấp thông tin chi tiết hữu ích để tối ưu hóa kiến ​​trúc quy trình của bạn ngay hôm nay.

Bài học chính

• Cơ học: Van bi sử dụng một quả cầu rỗng, xoay (quả bóng) để kiểm soát dòng chất lỏng, chỉ cần xoay 90 độ để mở hoặc đóng hoàn toàn.

• Ưu điểm cốt lõi: Chúng có lớp bịt kín bong bóng với mức giảm áp suất tối thiểu, khiến chúng trở nên lý tưởng cho các ứng dụng ngắt quan trọng thay vì điều chế dòng chảy tinh tế.

• Xác minh trạng thái: Người vận hành có thể biết ngay van bi đang mở hay đóng bằng cách quan sát sự căn chỉnh của tay cầm so với đường ống.

• Các biến số lựa chọn: Việc chọn loại van phù hợp đòi hỏi phải đánh giá kích thước cổng, vật liệu mặt ngồi và kiểu lắp đặt (nổi so với trục quay) theo các thông số nhiệt độ và áp suất cụ thể.

Cơ chế cốt lõi: Van bi hoạt động như thế nào?

Để thành thạo thiết kế đường ống công nghiệp, trước tiên bạn phải hiểu các nguyên tắc cơ bản của kiểm soát dòng chảy. Khi người vận hành hỏi van bi hoạt động như thế nào , họ tìm kiếm một lời giải thích cơ học đơn giản. Van hoạt động bằng cơ chế quay hiệu quả cao. Một quả cầu rỗng nằm bên trong thân van. Chúng tôi gọi thành phần này là quả bóng quay. Một lỗ khoan trung tâm chạy trực tiếp qua nó. Bạn mở đường dẫn dòng chảy bằng cách căn chỉnh lỗ rỗng này với đường ống nối. Phương tiện truyền thông chảy qua trung tâm một cách tự do. Bạn chặn dòng chảy bằng cách xoay quả cầu chính xác 90 độ. Mặt rắn của quả cầu ngay lập tức chặn đường đi của chất lỏng.

Cơ chế quay vòng một phần tư đơn giản này mang lại kết quả hoạt động cụ thể. Nó xác định lý do tại sao các cơ sở chọn các thành phần này thay vì các giải pháp thay thế nhiều lượt.

• Kích hoạt theo quý: Người vận hành có thể kích hoạt cơ chế một cách nhanh chóng. Bạn có thể cách ly chất lỏng nguy hiểm ngay lập tức trong các tình huống tắt khẩn cấp. Tốc độ này ngăn ngừa tai nạn cơ sở thảm khốc.

• Dòng chảy thẳng: Lỗ khoan thẳng hàng tạo ra một lối đi hoàn toàn không bị cản trở. Nó làm giảm đáng kể sự hỗn loạn của chất lỏng bên trong. Thiết kế này giúp loại bỏ ma sát chất lỏng và tối ưu hóa hiệu quả hệ thống tổng thể.

Nguyên tắc hoạt động cơ bản vẫn hoàn toàn nhất quán giữa các chiến lược tự động hóa khác nhau. Đòn bẩy thủ công cung cấp khả năng điều khiển đơn giản của con người đối với các đường ống có thể tiếp cận. Bộ truyền động khí nén sử dụng khí nén để quay thân trong môi trường nguy hiểm. Thiết bị truyền động điện sử dụng hệ thống cơ giới để điều khiển từ xa chính xác. Bất kể phương pháp truyền động đã chọn là gì, quả cầu bên trong vẫn dựa vào một góc quay 90 độ đơn giản.

Giải phẫu và cấu tạo: Điều gì thúc đẩy chức năng của van bi?

Bạn không thể chỉ định phần cứng đường ống mà không đánh giá các thành phần riêng lẻ của nó. Việc kiểm tra giải phẫu bên trong này sẽ tiết lộ chính xác điều gì thúc đẩy hoạt động của van bi khi bị căng thẳng cực độ.

Thân van đóng vai trò là bình chịu áp lực chính. Nó chứa chất lỏng bên trong và chịu được lực kết cấu to lớn. Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền và an toàn lâu dài. Các kỹ sư lựa chọn thép carbon cho môi trường công nghiệp áp suất cao. Họ chỉ định thép không gỉ để chống lại các chất ăn mòn hóa học khắc nghiệt. Hệ thống ống nước thương mại thường sử dụng vật liệu đồng thau hoặc PVC để phân phối nước tiêu chuẩn.

Quả bóng quay đóng vai trò là bộ phận kiểm soát dòng chảy chính. Các nhà sản xuất phải gia công quả cầu này với dung sai chính xác. Bề mặt hoàn thiện quyết định tuổi thọ của vòng đệm bên trong. Quả cầu có độ bóng cao giúp ngăn ngừa mài mòn do ma sát sớm. Các vết xước trên bề mặt quả bóng cuối cùng sẽ làm ảnh hưởng đến lớp đệm chất lỏng kín.

Ghế hoạt động như các vòng đệm quan trọng bên trong vỏ. Họ ấn mạnh vào quả bóng quay. Hầu hết các ứng dụng thông thường đều sử dụng vật liệu mềm như PTFE hoặc PEEK. Ghế mềm mang lại khả năng bịt kín bong bóng tuyệt vời. Tuy nhiên, chúng có một rủi ro hoạt động rõ rệt. Ghế mềm vẫn rất dễ bị mài mòn bởi vật liệu mài mòn. Các hạt rắn có thể dễ dàng xé rách các vật liệu mềm. Thay vào đó, các ứng dụng nhiệt độ cao thường yêu cầu ghế kim loại chắc chắn.

Cụm thân và bao bì kết nối bộ truyền động bên ngoài với quả bóng bên trong. Trục này truyền lực quay. Bạn phải luôn nhấn mạnh vào thiết kế thân cây chống cháy nổ. Thân van chống nổ chịu lực từ bên trong thân van. Áp lực bên trong đường ống đẩy thân cây hướng lên trên vai giữ. Thiết kế này hoạt động như một tính năng an toàn không thể thương lượng. Nó ngăn không cho thân cây bắn ra ngoài dưới áp suất cực lớn.

Bảng 1: Vật liệu nhà ở phổ biến và điểm mạnh ứng dụng

Trực quan hóa trạng thái: Van bi đang mở hay đóng?

Xác minh trực quan vẫn là một giao thức an toàn quan trọng trong môi trường công nghiệp hiện đại. Đội bảo trì phải xác định trạng thái dòng chất lỏng ngay lập tức. Một cái nhìn đơn giản có thể ngăn ngừa tình trạng vô tình xả chất lỏng trong quá trình bảo trì định kỳ. Kỹ thuật viên thường xuyên cần xác định xem trạng thái đóng hay mở van bi hiện đang tồn tại trên đường dây.

Quy tắc chỉ báo thủ công cung cấp xác nhận trực quan rõ ràng. Tay cầm bên ngoài gắn trực tiếp thẳng hàng với lỗ rỗng bên trong. Khi tay cầm nằm hoàn toàn song song với đường ống, van sẽ MỞ. Chất lỏng chảy tự do qua hệ thống. Khi người vận hành xoay tay cầm vuông góc với đường ống, van sẽ ĐÓNG. Hướng ống chéo này báo hiệu trực quan đường dẫn chất lỏng bị chặn.

Các đường ống không có nhân viên hoặc từ xa yêu cầu các chiến lược xác minh hoàn toàn khác nhau. Người vận hành không thể đi bộ trên đường ống để kiểm tra tay cầm bằng tay. Các cơ sở giải quyết vấn đề này bằng cách triển khai xác minh hệ thống tự động. Các kỹ sư lắp đặt các công tắc giới hạn và các chỉ báo vị trí phức tạp trực tiếp trên bộ truyền động. Những thiết bị điện tử này phát hiện vị trí vật lý chính xác của thân cây. Họ cung cấp dữ liệu đo từ xa theo thời gian thực trở lại hệ thống điều khiển SCADA trung tâm. Người vận hành phòng điều khiển có thể xác minh ngay trạng thái dòng chảy trên bảng thông tin kỹ thuật số của họ mà không cần tiến hành kiểm tra thực tế tại hiện trường.

Cấu hình chính: Thiết kế phù hợp với yêu cầu hệ thống

Không có thiết kế nào phù hợp hoàn hảo với mọi ứng dụng công nghiệp. Việc chỉ định van bi quay một phần tư đáng tin cậy đòi hỏi phải kết hợp cẩn thận cấu hình cấu trúc với nhu cầu hệ thống của bạn.

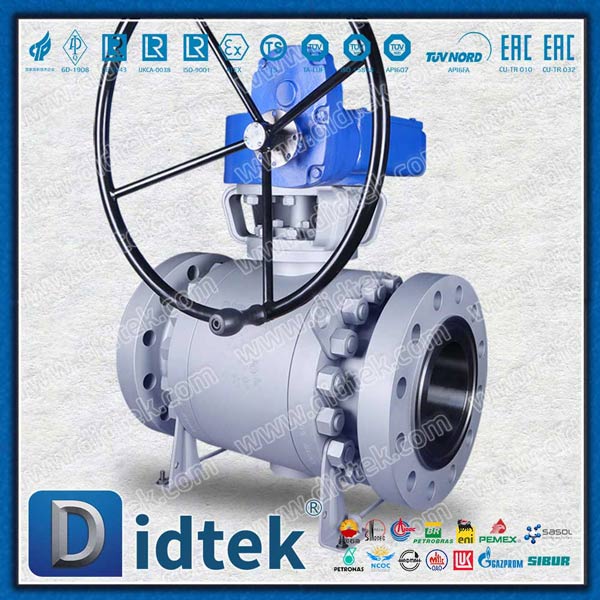

Các quyết định về kích thước cổng ảnh hưởng lớn đến cả hiệu quả của hệ thống và trọng lượng tổng thể. Bạn phải đánh giá đường kính lỗ khoan so với đường ống nối. Thiết kế cổng đầy đủ có đường kính lỗ khoan giống với đường ống. Họ cung cấp hạn chế dòng chảy bằng không. Cấu hình này tỏ ra lý tưởng cho các đường ống yêu cầu hoạt động "pigging" thường xuyên để làm sạch hoặc kiểm tra. Tuy nhiên, các mô hình cổng đầy đủ vẫn cồng kềnh hơn và yêu cầu hỗ trợ kết cấu nặng hơn. Các mẫu cổng tiêu chuẩn hoặc rút gọn có lỗ khoan nhỏ hơn một đường ống. Họ cung cấp một giải pháp thay thế hiệu quả về chi phí. Bạn nên chọn các cổng giảm cho các ứng dụng mà mức giảm áp suất nhẹ vẫn có thể chấp nhận được.

Các phương pháp kết cấu chỉ ra cách các bộ phận bên trong xử lý áp suất đường dây. Bạn phải chọn giữa cấu hình nổi và cấu hình cố định dựa trên quy mô hoạt động.

• Thiết kế bóng nổi: Quả bóng bên trong không được neo cứng vào thân cây. Áp suất dòng ngược dòng đẩy quả cầu về phía ghế hạ lưu. Hành động cơ học này tạo ra con dấu. Chúng tôi khuyên bạn nên thiết kế nổi chủ yếu cho các hệ thống áp suất thấp đến trung bình.

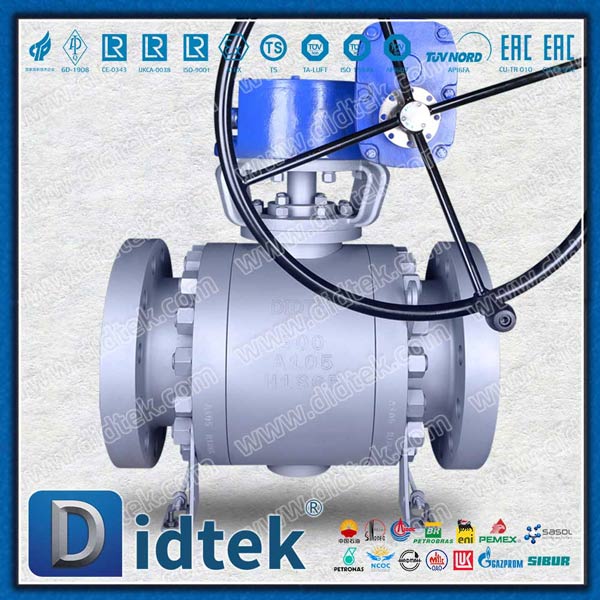

• Thiết kế gắn trên trục: Ống có đường kính lớn và điều kiện áp suất cao tạo ra lực đẩy cực lớn. Thiết kế nổi sẽ nghiền nát ghế mềm ở hạ lưu trong những điều kiện này. Thiết kế Trunnion neo bóng chắc chắn ở phía trên và phía dưới. Thay vào đó, áp suất đường đẩy các ghế nổi vào quả bóng đứng yên. Thiết kế này ngăn chặn mô-men xoắn vận hành quá mức và loại bỏ hư hỏng nghiêm trọng của ghế.

Rủi ro thực hiện và tiêu chí lựa chọn

Hiểu cách hoạt động của van bi cũng có nghĩa là nhận ra những hạn chế cơ học của nó. Việc thực hiện đúng cách đòi hỏi phải tuân thủ nghiêm ngặt các ràng buộc kỹ thuật đã được thiết lập.

Bạn phải biết chính xác khi nào KHÔNG sử dụng phần cứng cụ thể này. Điều tiết là lỗi ứng dụng phổ biến nhất. Bạn không bao giờ nên sử dụng cơ chế quay một phần tư tiêu chuẩn để điều chế dòng chảy tốt. Để quả cầu mở một phần sẽ làm lộ ra những chiếc ghế mềm mỏng manh trước dòng chất lỏng vận tốc cao. Vận tốc cục bộ này gây ra hiện tượng xâm thực nghiêm trọng và xói mòn nhanh chóng. Chất liệu ghế xuống cấp nhanh chóng. Việc sử dụng sai mục đích này trực tiếp dẫn đến việc vận hành không thành công sớm. Hơn nữa, bạn nên tránh sử dụng chúng để tạo bùn hoặc các hạt nặng. Các hạt rắn dễ dàng bị mắc kẹt bên trong khoang bên trong cơ thể phía sau quả cầu. Các mảnh vụn tích lũy cuối cùng sẽ nắm bắt hoàn toàn chuyển động quay.

Các kỹ sư đánh giá nhiều chiều trước khi phê duyệt thông số kỹ thuật cuối cùng. Thực hiện theo các tiêu chí đánh giá cụ thể sau để đảm bảo độ tin cậy của hệ thống:

1. Phân tích đánh giá áp suất-nhiệt độ (PT): Vật liệu bịt kín mềm sẽ mất độ bền cơ học khi nhiệt độ tăng. Bạn phải học cách đọc biểu đồ PT của nhà sản xuất một cách cẩn thận. Một bộ phận có thể chịu được áp suất cao ở nhiệt độ phòng nhưng lại hỏng nặng ở nhiệt độ 300 độ F. Luôn ánh xạ các thông số vận hành khắc nghiệt của bạn theo đường cong PT chính thức.

2. Chứng nhận tuân thủ ngành: Bạn phải xác minh tính toàn vẹn của cấu trúc thông qua các tiêu chuẩn được công nhận. Các ứng dụng công nghiệp tiêu chuẩn thường yêu cầu tuân thủ ASME B16.34. Ngành Dầu khí yêu cầu chứng chỉ API 608 hoặc API 6D chặt chẽ hơn. Những chứng nhận này đảm bảo các quy trình thử nghiệm nghiêm ngặt và chất lượng luyện kim đã được chứng minh.

3. Định cỡ mô-men xoắn của bộ truyền động: Bạn phải tính toán mô-men xoắn ly khai chính xác cần thiết để quay thân dưới áp suất chênh lệch tối đa. Bộ truyền động tự động có kích thước nhỏ sẽ ngừng hoạt động khi tắt máy khẩn cấp. Luôn áp dụng hệ số an toàn rộng rãi khi tính toán mô-men xoắn của bạn.

Phần kết luận

Cơ chế quay một phần tư cung cấp một giải pháp đặc biệt đáng tin cậy để cách ly chất lỏng công nghiệp. Trong khi các cơ chế nền tảng có vẻ đơn giản một cách tuyệt vời thì việc thực hiện thành công vẫn rất phức tạp. Việc chỉ định cấu trúc bên trong chính xác đòi hỏi phải xem xét cẩn thận áp suất hệ thống, phương tiện chảy và nhiệt độ môi trường xung quanh. Bạn phải kết hợp vật liệu thân máy, kích thước cổng và cấu trúc lắp đặt với môi trường hoạt động riêng của mình. Bỏ qua xếp hạng PT hoặc sử dụng ghế mềm cho bùn mài mòn sẽ ảnh hưởng đến tính toàn vẹn đường ống của bạn.

Thực hiện các bước chủ động để bảo đảm cấu trúc kiểm soát chất lỏng của cơ sở của bạn. Kiểm tra hệ thống đường ống hiện tại của bạn để xác định các cơ chế điều tiết được áp dụng không chính xác. Hãy tham khảo ý kiến ​​của kỹ sư xử lý đủ trình độ để xác minh kích thước cổng và tính toán mô-men xoắn của bộ truyền động. Xem lại bảng thông số kỹ thuật chi tiết của nhà sản xuất ngay lập tức để bắt đầu lập danh sách rút gọn các nhà cung cấp được chứng nhận phù hợp cho lần nâng cấp cơ sở tiếp theo của bạn.

Câu hỏi thường gặp

Hỏi: Bạn có thể sử dụng van bi để kiểm soát dòng chảy (điều tiết) không?

Đáp: Nói chung là không. Chúng được thiết kế nghiêm ngặt cho dịch vụ bật/tắt. Việc điều chỉnh làm cho các bộ phận bên trong tiếp xúc với dòng chất lỏng tốc độ cao. Điều này làm hỏng ghế mềm và làm hỏng lớp đệm kín bong bóng. Có ngoại lệ đối với các mẫu cổng V chuyên dụng được thiết kế dành riêng cho việc điều chế.

Hỏi: Tại sao van bi bị rò rỉ khi đóng?

Trả lời: Rò rỉ thường do chỗ ngồi bị va đập mạnh do các mảnh vụn rắn trên dây dẫn gây ra. Chúng cũng là kết quả của sự xuống cấp nhiệt của vòng đệm PTFE do hoạt động quá nhiệt. Trong các hệ thống tự động, mô-men xoắn của bộ truyền động không đủ để không hoàn thành vòng quay 90 độ đầy đủ thường gây ra rò rỉ nhỏ.

Hỏi: Sự khác biệt giữa van bi và van cổng là gì?

Trả lời: Van bi có khả năng vận hành rất nhanh, quay một phần tư 90 độ và bịt kín tuyệt vời. Van cổng yêu cầu phải quay bằng tay nhiều lần nên hoạt động chậm hơn nhiều. Tuy nhiên, van cổng thường rẻ hơn đối với các ứng dụng có đường kính lớn, chu kỳ thấp, nơi không yêu cầu tốc độ kích hoạt khẩn cấp.
