Van bi toàn cổng bằng thép carbon tuân thủ NACE

Van bi toàn cổng bằng thép carbon tuân thủ NACE thường được chỉ định cho đường ống dẫn dầu và khí đốt, hệ thống khí chua, cơ sở hóa dầu và các ứng dụng quy trình đòi hỏi khắt khe khác. Tuy nhiên, ba yêu cầu này mô tả các khía cạnh khác nhau của van:

• Thép carbon chủ yếu đề cập đến vật liệu thân van.

• Cổng đầy đủ mô tả đường dẫn và đường dẫn dòng chảy và lỗ khoan bên trong.

• Việc tuân thủ NACE liên quan đến việc lựa chọn vật liệu và các yêu cầu về hiệu suất đối với dịch vụ chua.

Việc kết hợp các yêu cầu này một cách chính xác là rất quan trọng để đạt được khả năng ngắt đáng tin cậy, tổn thất áp suất thấp, vận hành an toàn và tuổi thọ lâu dài trong khí chua và các ứng dụng áp suất cao khác.

Van bi toàn cổng bằng thép carbon là gì?

Van bi sử dụng bộ phận đóng hình cầu có lỗ xuyên qua tâm. Khi lỗ khoan thẳng hàng với đường ống, van sẽ mở. Khi quả bóng quay 90 độ, mặt rắn chặn đường dòng chảy.

Để được giải thích chi tiết hơn về cấu tạo và vận hành van bi, hãy xem bài viết của DIDTEK Van bi là gì?

Van bi toàn cổng bằng thép carbon kết hợp:

1. Thân van bằng thép carbon cho độ bền cơ học và khả năng chịu áp lực.

2. Một cổng đầy đủ hoặc lối đi đầy đủ khớp với đường ống được kết nối.

3. Sự sắp xếp quả bóng và chỗ ngồi được thiết kế để đóng chặt.

4. Vật liệu cắt và niêm phong được chọn cho phương tiện xử lý.

5. Yêu cầu vật liệu liên quan đến NACE khi van được sử dụng trong dịch vụ khí chua.

Thông số kỹ thuật van hoàn chỉnh phải bao gồm thân, bi, thân, ghế, đệm, kết nối cuối và bộ truyền động. Việc tuân thủ NACE không thể được xác nhận chỉ bằng vật liệu thân máy.

Tại sao chọn một thiết kế cổng đầy đủ?

Van bi cổng đầy đủ có lỗ mở bên trong có kích thước tương đương với đường ống. Điều này tạo ra một dòng chảy tương đối không bị hạn chế khi van mở hoàn toàn.

Hạn chế dòng chảy thấp hơn

Do lỗ khoan không giảm đáng kể nên van cổng đầy đủ có thể giúp giảm thiểu tổn thất áp suất qua van. Điều này rất hữu ích trong các đường ống nơi việc duy trì hiệu quả dòng chảy là quan trọng.

Làm sạch đường ống dễ dàng hơn

Thiết kế cổng đầy đủ thường được ưu tiên trong các đường ống yêu cầu hoạt động làm sạch, kiểm tra hoặc di chuyển. Lỗ khoan liên tục cung cấp lối đi phù hợp hơn cho các công cụ đường ống tương thích.

Giảm nhiễu loạn

Cấu trúc cổng đầy đủ có thể làm giảm những thay đổi đột ngột về hướng dòng chảy và có thể giúp hạn chế nhiễu loạn so với thiết kế lỗ khoan giảm đáng kể.

Thích hợp cho việc cách ly đường ống

Van bi toàn cổng chủ yếu được sử dụng để cách ly bật-tắt thay vì điều tiết liên tục. Chúng thường được chọn cho:

• Đường ống dẫn dầu và khí đốt

• Hệ thống thu gom khí

• Dòng khí chua

• Dây chuyền xử lý hóa dầu

• Xử lý khí tự nhiên

• Hệ thống lưu trữ và tải

• Trạm van chặn đường ống

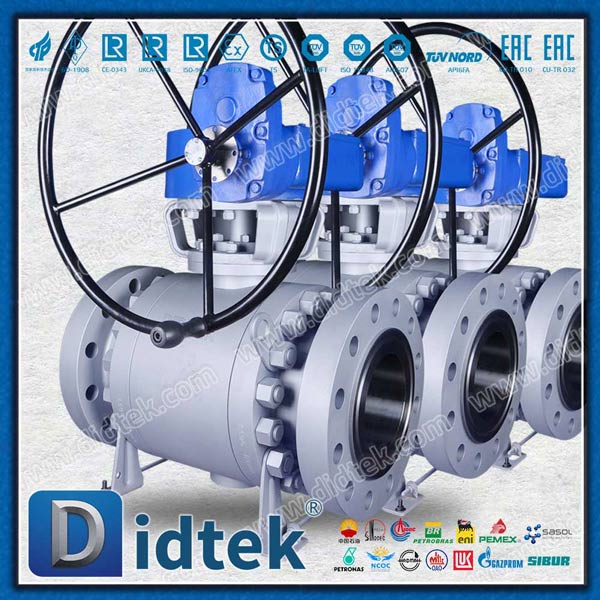

Van bi toàn cổng của DIDTEK là một thiết kế lối vào bên gắn trên trục có động cơ. Trang sản phẩm mô tả cấu trúc cổng đầy đủ, giảm áp suất thấp, hiệu suất ngắt cao và phù hợp với dầu khí cũng như các ứng dụng hạng nặng khác.

Tại sao việc tuân thủ NACE lại quan trọng

Khí chua có thể chứa hydro sunfua, có thể gây ra rủi ro nghiêm trọng cho các thành phần kim loại. Tùy thuộc vào áp suất, nhiệt độ, hàm lượng nước và điều kiện hóa học, vật liệu có thể tiếp xúc với các cơ chế như nứt do ứng suất sunfua hoặc hư hỏng liên quan đến hydro.

Do đó, nên chọn van bi NACE theo điều kiện dịch vụ chua thực tế và tiêu chuẩn dự án hiện hành.

Lựa chọn liên quan đến NACE có thể bao gồm:

• Chất liệu thân van

• Vật liệu bóng và thân cây

• Cắt độ cứng

• Xử lý nhiệt

• Quy trình hàn và sửa chữa

• Truy xuất nguồn gốc vật liệu

• Thử nghiệm dịch vụ chua

• Kiểm tra áp suất và rò rỉ

• Tài liệu và chứng nhận

Việc tuân thủ NACE không giống như chứng nhận API 6D hoặc chứng nhận an toàn cháy nổ. Mỗi tiêu chuẩn đề cập đến các yêu cầu kỹ thuật khác nhau.

Người mua phải xác nhận xem dự án có yêu cầu NACE MR0175/ISO 15156, NACE MR0103 hoặc thông số kỹ thuật dịch vụ chua cụ thể khác của công ty hay không.

Van bi thép carbon cho dịch vụ khí chua

Thép carbon thường được sử dụng cho van đường ống công nghiệp vì nó mang lại độ bền cơ học tốt và nhìn chung tiết kiệm hơn nhiều loại thép không gỉ hoặc hợp kim gốc niken.

Van bi thép carbon có thể được lựa chọn cho các ứng dụng yêu cầu:

• Độ bền cơ học cao

• Cách ly đường ống

• Kích thước danh nghĩa lớn

• Hoạt động áp suất cao

• Hoạt động của hộp số hoặc bộ truyền động

• Chức năng chặn và chảy máu

• Công trình an toàn cháy nổ

• Bảo vệ chống tĩnh điện

Sản phẩm thép carbon tham chiếu của DIDTEK là van bi gắn trục giảm lỗ DN80 có hộp số. Trang này liệt kê các tính năng như hiệu suất ngắt cao, chặn và chảy máu, giảm áp suất khoang tự, thiết kế an toàn cháy nổ, kết cấu thân chống nổ và thiết kế chống tĩnh điện.

Đối với dự án yêu cầu van bi toàn cổng bằng thép cacbon , người mua phải xác nhận rằng cấu hình cuối cùng bao gồm:

• Lớp thân thép cacbon

• lỗ khoan đầy đủ cổng

• Cấp áp lực yêu cầu

• Vật liệu ướt tuân thủ NACE

• Chỗ ngồi phù hợp và đóng gói thân cây

• Kết nối cuối bắt buộc

• Tài liệu về dịch vụ chua

Chỉ thân thép carbon không tự động tạo ra một van phù hợp với dịch vụ khí chua.

Tính năng thiết kế chính

Xây dựng gắn trên Trunnion

Van bi gắn trục sử dụng các giá đỡ cơ học để giữ bi ở đúng vị trí. Điều này có thể làm giảm mô-men xoắn vận hành và cải thiện độ ổn định, đặc biệt ở các ứng dụng có kích thước lớn hơn và áp suất cao hơn.

Chúng thường được sử dụng khi van phải hoạt động đáng tin cậy trong các chu kỳ lặp đi lặp lại hoặc khi cần có hộp số hoặc bộ truyền động.

Tắt chặt chẽ

Hệ thống khí chua yêu cầu ngăn chặn đáng tin cậy. Thiết kế chỗ ngồi, bề mặt bóng, phần bịt kín thân và khớp thân phải phối hợp với nhau để đạt được hiệu suất rò rỉ cần thiết.

Loại ngắt cần thiết phải được xác định trong bảng dữ liệu van và được xác nhận thông qua quy trình kiểm tra thích hợp.

Chức năng chặn và chảy máu

Việc bố trí chặn và xả có thể giúp cách ly đường ống và giải phóng áp suất khỏi khoang van. Điều này rất hữu ích trong quá trình bảo trì, kiểm tra và cách ly hệ thống.

Cấu hình chặn và xả chính xác phải được xác nhận cho thiết kế van đã chọn.

Giảm áp lực tự khoang

Những thay đổi về nhiệt độ hoặc môi trường xử lý bị mắc kẹt có thể gây ra áp suất tích tụ bên trong khoang van. Thiết kế ghế tự giảm có thể giúp quản lý áp suất này trong các điều kiện vận hành được chỉ định.

Thân chống nổ

Thân van chống nổ giúp ngăn chặn thân van bị đẩy ra khỏi thân van khi có áp suất bên trong. Đây là một tính năng an toàn quan trọng đối với dịch vụ khí và hydrocarbon áp suất cao.

Thiết kế chống tĩnh điện

Tĩnh điện có thể tạo ra nguy cơ đánh lửa khi van xử lý các loại khí dễ cháy hoặc hydrocacbon. Thiết kế chống tĩnh điện cung cấp sự liên tục về điện giữa bóng, thân van và thân van.

Vận hành hộp số hoặc thiết bị truyền động

Van bi lớn hoặc áp suất cao có thể yêu cầu hộp số, bộ truyền động khí nén, bộ truyền động thủy lực hoặc bộ truyền động điện do mô-men xoắn vận hành.

Bộ truyền động nên được lựa chọn theo:

• Mô-men xoắn van

• Áp suất và nhiệt độ

• Tần số hoạt động

• Yêu cầu không mở hoặc đóng không thành công

• Yêu cầu tắt khẩn cấp

• Phân loại khu vực nguy hiểm

• Nguồn điện hoặc khí cụ có sẵn

Yêu cầu về NACE, API và An toàn cháy nổ

Van bi toàn cổng bằng thép carbon có thể được yêu cầu phải tuân thủ một số tiêu chuẩn cùng một lúc. Những tiêu chuẩn này không nên được coi là có thể thay thế cho nhau.

Yêu cầu NACE

Yêu cầu của NACE tập trung vào sự phù hợp của vật liệu đối với dịch vụ chua. Thông số kỹ thuật áp dụng có thể xác định loại vật liệu, giới hạn độ cứng, xử lý nhiệt, thử nghiệm và tài liệu.

Yêu cầu chính xác phải được nêu trong thông số kỹ thuật mua hàng thay vì chỉ được truyền đạt dưới dạng "van NACE."

API 6D

API 6D thường được liên kết với van đường ống và bao gồm các yêu cầu liên quan đến thiết kế, sản xuất, thử nghiệm và tài liệu.

Van bi đường ống có thể được thiết kế theo API 6D đồng thời yêu cầu tuân thủ NACE riêng và an toàn cháy nổ.

API 607 ​​và API 6FA

Chứng nhận an toàn cháy nổ xác minh hiệu suất của van sau khi tiếp xúc với lửa theo tiêu chuẩn thử nghiệm hiện hành.

Để so sánh thực tế, hãy đọc bài viết của DIDTEK về Van bi an toàn chống cháy: Yêu cầu API 607 ​​và API 6FA.

API 607 ​​và API 6FA phải được chỉ định theo loại van, ứng dụng và yêu cầu của dự án. Tuyên bố như "thiết kế an toàn cháy nổ" không được tự động coi là bằng chứng về hiệu suất an toàn cháy nổ được chứng nhận.

Tham khảo van bi NACE

DIDTEK cung cấp van bi NACE với viền NACE, mặt tựa bằng ma trận niken và than chì, cùng thiết kế bóng nổi mạ crôm F316.

Trang sản phẩm liệt kê API 6D, BS 5351, ASME B16.34, API 607 ​​và API 598 trong số các tài liệu tham khảo về thiết kế, an toàn cháy nổ và thử nghiệm. Tuy nhiên, yêu cầu NACE cuối cùng phải luôn được kiểm tra dựa trên bảng dữ liệu dự án và các chứng chỉ bắt buộc.

Van bi cổng đầy đủ và cổng giảm

Sự lựa chọn chính xác phụ thuộc vào thiết kế đường ống. Van cổng giảm có thể phù hợp khi tổn thất áp suất và hiện tượng tắc nghẽn không nghiêm trọng. Van cổng đầy đủ thường được ưa thích khi công suất dòng chảy, việc làm sạch đường ống hoặc hạn chế tối thiểu là quan trọng.

Cách xác định van phù hợp

Trước khi đặt hàng van bi toàn cổng bằng thép carbon tuân thủ NACE, hãy cung cấp các thông tin sau:

1. Kích thước danh nghĩa
   Chỉ định kích thước đường ống và liệu có cần lỗ khoan đầy đủ ở cổng hay không.

2. Cấp áp suất
   Bao gồm áp suất vận hành bình thường, áp suất thiết kế và cấp áp suất ASME yêu cầu.

3. Nhiệt độ hoạt động
   Nêu rõ nhiệt độ bình thường, tối thiểu và tối đa.

4. Môi trường xử lý
   Xác định khí hoặc chất lỏng, bao gồm nồng độ hydro sunfua, hàm lượng nước và chất gây ô nhiễm.

5. Vật liệu thân máy
   Chỉ định loại thép cacbon cần thiết và tiêu chuẩn vật liệu.

6. Yêu cầu NACE
   Xác định NACE hiện hành hoặc đặc tả dịch vụ chua dành riêng cho dự án.

7. Vật liệu chỗ ngồi và con dấu
   Xác nhận khả năng tương thích với các điều kiện môi trường, nhiệt độ, áp suất và giải nén.

8. Cấu trúc van
   Chọn kết cấu nổi hoặc gắn trên trục tùy theo kích thước, áp suất và mô-men xoắn vận hành.

9. Kết nối cuối
   Chỉ định loại kết nối mặt bích, hàn đối đầu, RTJ hoặc loại kết nối khác.

10. Yêu cầu về an toàn cháy nổ
    Xác định xem có cần API 607, API 6FA hoặc tiêu chuẩn an toàn cháy nổ khác hay không.

11. Bố trí bộ truyền động Xác
    nhận vận hành bằng tay, hộp số, khí nén, thủy lực hoặc điện.

12. Kiểm tra và lập tài liệu
    Yêu cầu chứng chỉ vật liệu, tài liệu NACE, báo cáo kiểm tra áp suất, chứng chỉ an toàn cháy nổ và các hồ sơ dự án khác.

Danh mục sản phẩm Van bi của DIDTEK bao gồm các cấu hình van bi nổi, gắn trên trục, đầu vào, hàn hoàn toàn, LNG, ba chiều và các cấu hình van bi khác cho các ứng dụng khí đốt, dầu mỏ, hóa chất và năng lượng hydro.

Câu hỏi thường gặp

Van bi toàn cổng bằng thép carbon là gì?

Đó là một van bi có thân bằng thép carbon và lỗ khoan bên trong có kích thước gần bằng đường ống được kết nối. Thiết kế giúp giảm hạn chế dòng chảy và thường được sử dụng để cách ly đường ống.

Van thép carbon có tự động tuân thủ các yêu cầu của NACE không?

Không. Việc tuân thủ NACE phụ thuộc vào thông số kỹ thuật sản xuất và vật liệu hoàn chỉnh, bao gồm thân xe, trang trí, độ cứng, xử lý nhiệt, ghế ngồi, thử nghiệm và tài liệu cần thiết.

Van dịch vụ khí chua là gì?

Van dịch vụ khí chua được thiết kế và chỉ định cho các hệ thống chứa hydro sunfua hoặc các điều kiện dịch vụ chua khác. Vật liệu van phải được lựa chọn để giảm nguy cơ hư hỏng do chua trong điều kiện vận hành thực tế.

Tại sao nên sử dụng van bi đầy cổng trong đường ống?

Thiết kế cổng đầy đủ có thể giảm tổn thất áp suất và cung cấp đường dẫn dòng chảy liên tục hơn. Nó cũng có thể được ưu tiên cho các hoạt động vận chuyển, làm sạch và kiểm tra tương thích.

Van bi trục có phù hợp với dịch vụ NACE không?

Van bi gắn trên trục có thể được sử dụng trong dịch vụ NACE khi các yêu cầu về vật liệu, trang trí, niêm phong và thử nghiệm hoàn chỉnh của nó đáp ứng các thông số kỹ thuật dịch vụ chua hiện hành.

Thông tin gì cần được đưa vào trong yêu cầu về van bi NACE?

Yêu cầu phải bao gồm kích thước, cấp áp suất, nhiệt độ, thành phần trung bình, nồng độ hydro sunfua, hàm lượng nước, yêu cầu cổng đầy đủ hoặc giảm bớt, vật liệu thân và trang trí, tiêu chuẩn NACE hiện hành, yêu cầu kết nối cuối và bộ truyền động.

Phần kết luận

Van bi toàn cổng bằng thép carbon tuân thủ NACE phải được chọn làm bộ lắp ráp được thiết kế hoàn chỉnh. Thép carbon cung cấp độ bền cần thiết cho thân van, kết cấu toàn bộ cổng giúp giảm hạn chế dòng chảy và các yêu cầu của NACE giải quyết sự phù hợp của van đối với dịch vụ khí chua.

Để có thông số kỹ thuật đáng tin cậy, hãy xác nhận lỗ khoan van, vật liệu thân và vật liệu trang trí, vật liệu đệm và đệm, cấp áp suất, yêu cầu an toàn cháy nổ, bố trí bộ truyền động và tài liệu dịch vụ chua.

Với thiết kế chính xác và xác minh theo từng dự án cụ thể, van bi toàn cổng bằng thép carbon có thể cung cấp khả năng cách ly đáng tin cậy cho đường ống, cơ sở dầu khí, nhà máy hóa dầu và hệ thống khí chua.
