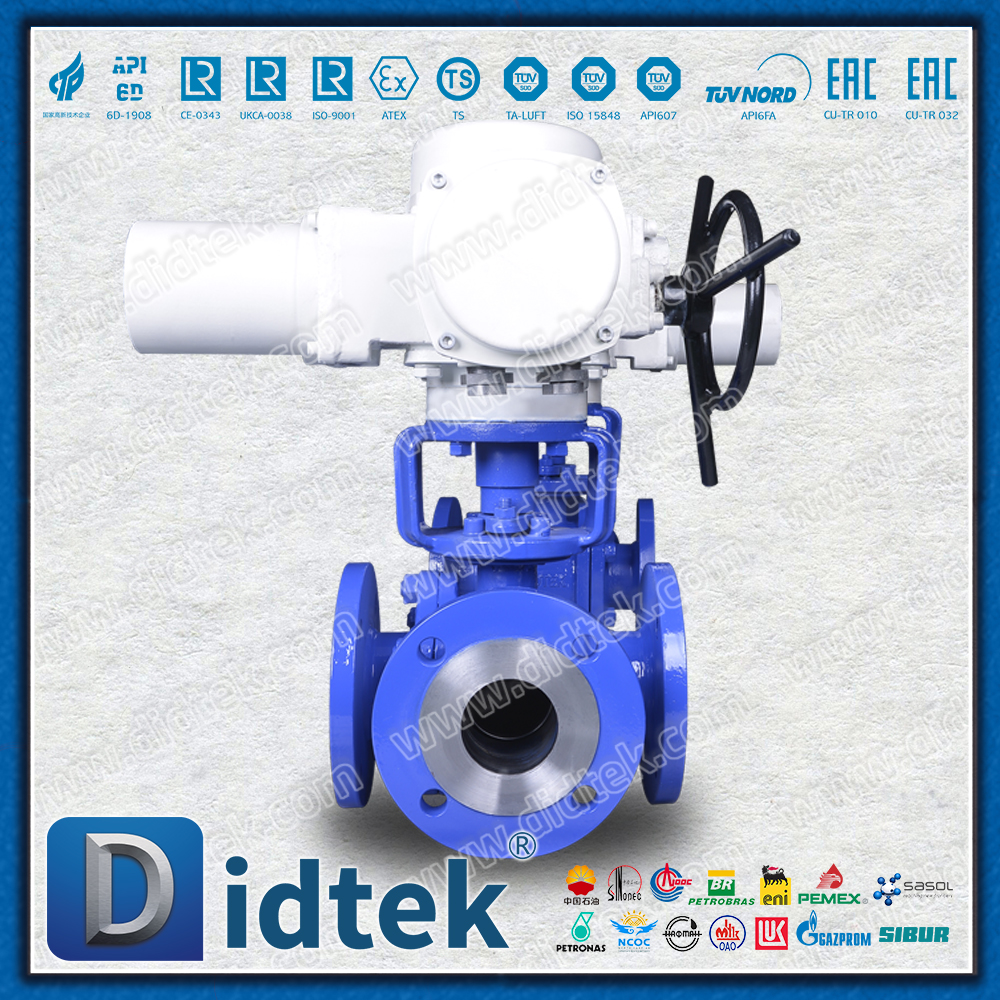

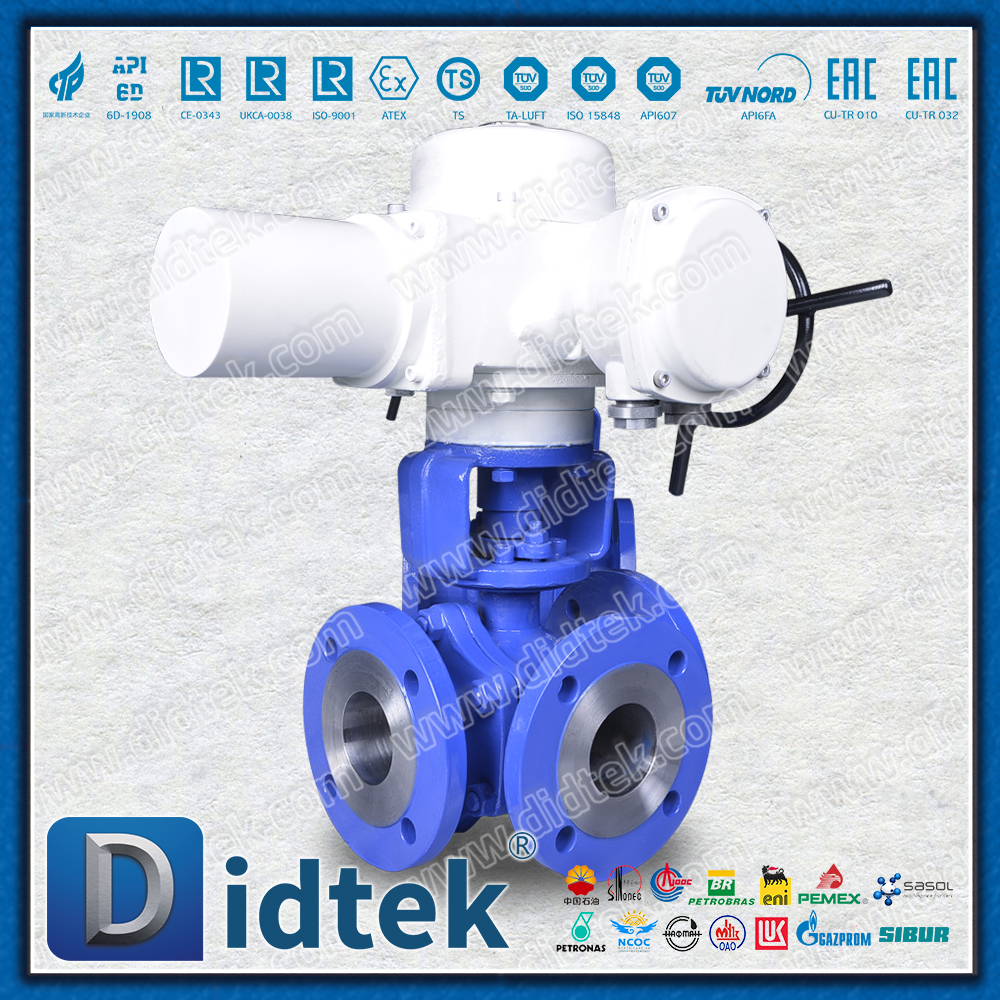

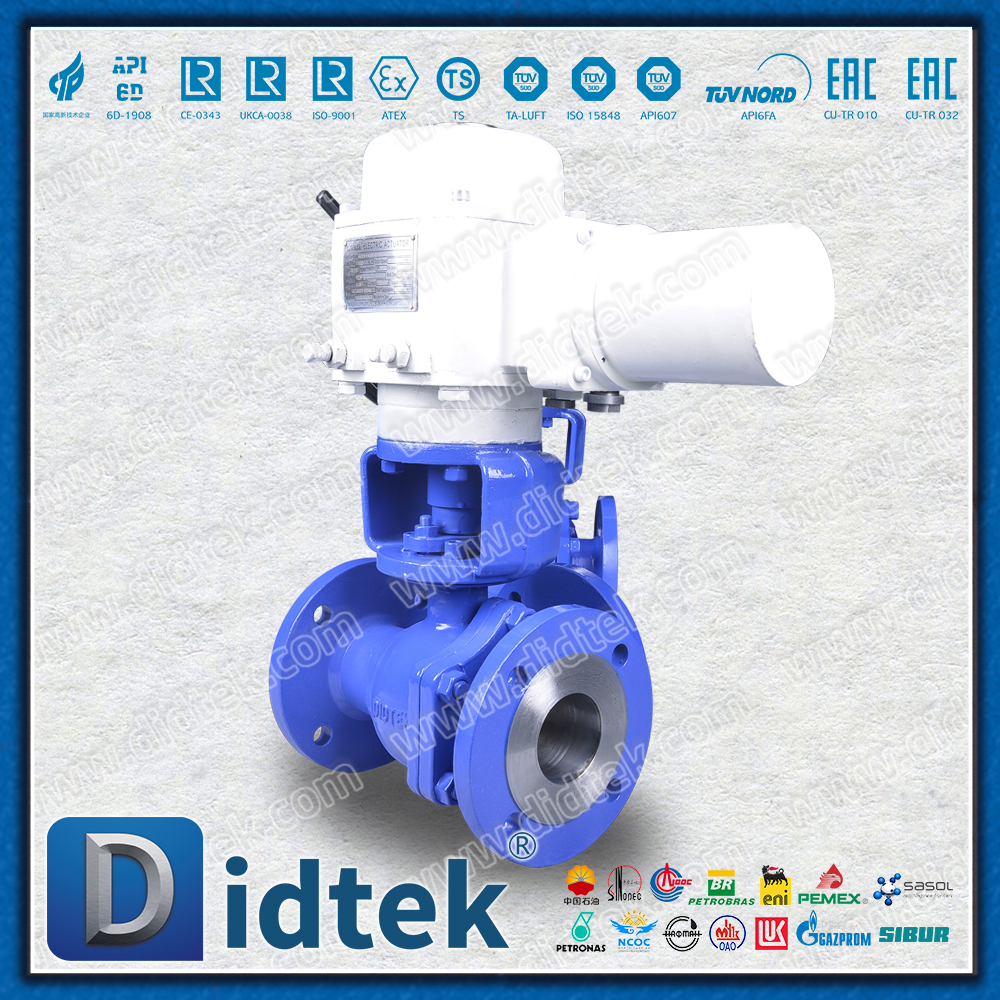

Van bi điện ba chiều

Tổng quan về sản phẩm

Van bi ba chiều điện là một thiết bị điều khiển chất lỏng tiên tiến được điều khiển bởi bộ truyền động điện. Nó áp dụng thiết kế kênh dòng chảy hình chữ L hoặc hình chữ T độc đáo để chuyển đổi, phân phối hoặc trộn chính xác hướng dòng chảy trung bình trong nhiều đường ống. Sản phẩm này tích hợp điều khiển thông minh, cấu trúc nhỏ gọn và quản lý hướng dòng chảy đa chức năng, khiến nó trở thành giải pháp lý tưởng để đạt được khả năng kiểm soát chất lỏng tự động trong các quy trình công nghiệp hiện đại.

Thông số kỹ thuật

Tính năng sản phẩm

1. Thiết kế kết cấu nổi bật

Thiết kế tích hợp nhỏ gọn: Bộ truyền động và thân van được khớp chính xác, có cấu trúc nhỏ gọn và tiết kiệm không gian lắp đặt

Cấu hình đa kênh

Kênh hình chữ L: Cho phép chuyển đổi môi trường giữa hai đầu ra (hai đầu vào và một đầu ra hoặc một đầu vào và hai đầu ra)

Kênh T: Nó cho phép chuyển hướng, hội tụ hoặc cắt hoàn toàn phương tiện

Tối ưu hóa mô-men xoắn thấp: Kênh dòng chảy đã được tối ưu hóa thông qua động lực học chất lỏng tính toán, làm giảm đáng kể mô-men xoắn vận hành

2. Thiết bị truyền động điện hiệu suất cao

Hệ thống điều khiển thông minh: Nó sử dụng điều khiển vi xử lý và được trang bị bảo vệ quá tải, bảo vệ quá nhiệt và bảo vệ pha

Kiểm soát vị trí chính xác: Độ chính xác định vị của sản phẩm có thể điều chỉnh đạt ± 0,5% và hỗ trợ điều chỉnh ở bất kỳ vị trí trung gian nào

Nhiều chế độ điều khiển: Hỗ trợ điều khiển tại chỗ, điều khiển tự động từ xa và điều khiển hệ thống phân tán tập trung

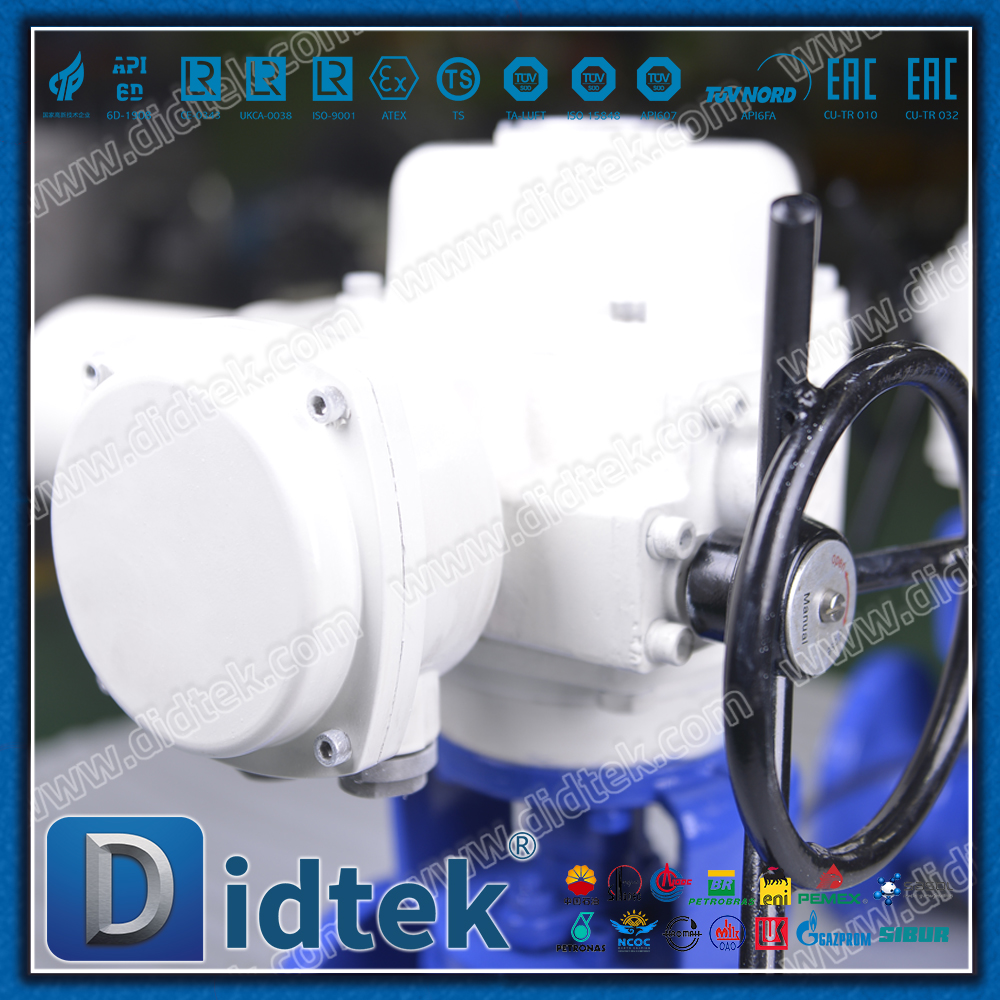

Chức năng vận hành thủ công: Cơ chế vận hành thủ công tiêu chuẩn được cung cấp, cho phép vận hành thủ công khẩn cấp trong trường hợp mất điện

3. Hiệu suất niêm phong đáng tin cậy

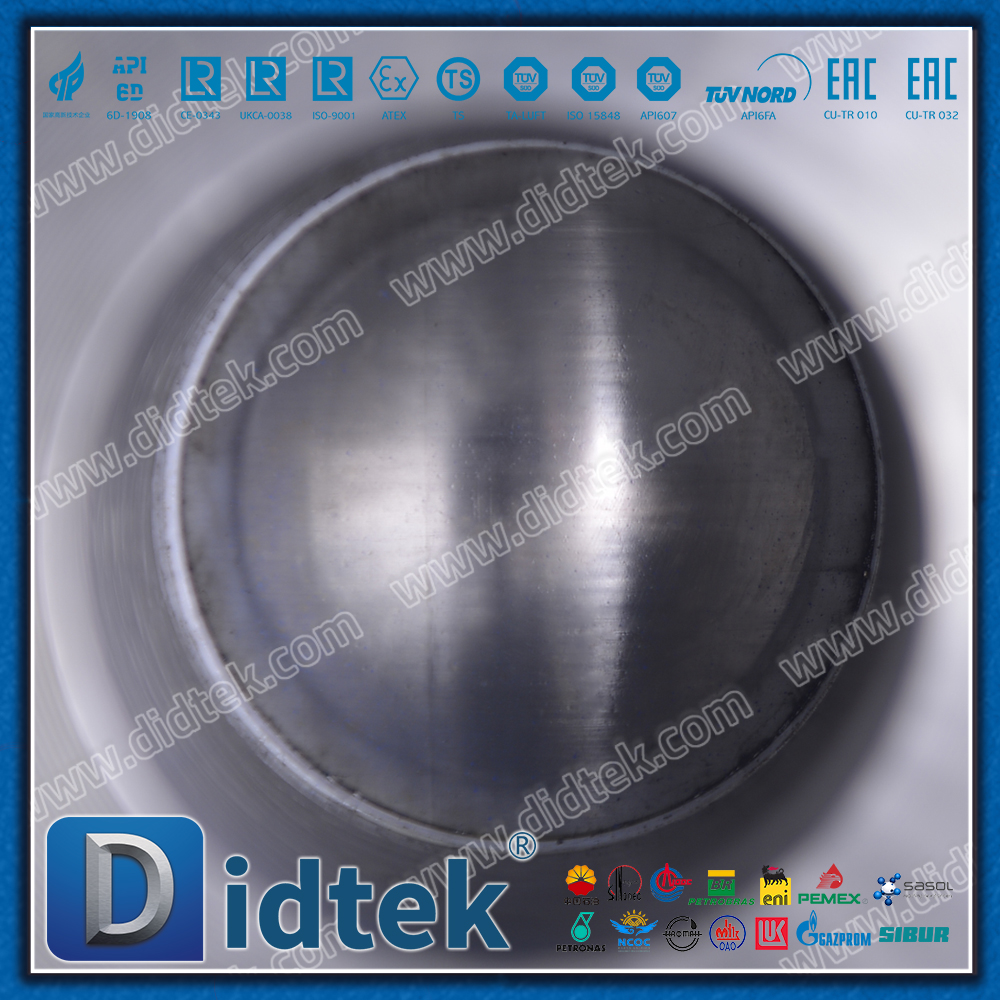

Thiết kế không rò rỉ: Sử dụng các quả cầu được mài chính xác và các đế van chịu tải đàn hồi để đảm bảo bịt kín mức bong bóng

Thiết kế có tuổi thọ cao: Vòng bi tự bôi trơn và vật liệu bịt kín có hệ số ma sát thấp giúp kéo dài tuổi thọ

An toàn cháy nổ: Thiết kế chống cháy tùy chọn. Sau khi con dấu mềm bị hỏng, con dấu thứ cấp giữa kim loại với kim loại được hình thành

4. Chức năng thông minh

Chức năng tự chẩn đoán: Giám sát thời gian thực tải động cơ, nhiệt độ và thời gian vận hành

Màn hình kỹ thuật số: Có sẵn màn hình LCD tùy chọn để hiển thị mức độ và trạng thái mở van trong thời gian thực

Giao diện truyền thông: Hỗ trợ giao tiếp fieldbus như Profibus-DP và Modbus RTU (tùy chọn)

Các lĩnh vực ứng dụng điển hình

Hệ thống Hvac: Điều khiển sưởi/làm mát khu vực, chuyển mạch trung bình hệ mặt trời

Công nghiệp xử lý hóa chất: Kiểm soát thức ăn cho bình phản ứng, cân đối và trộn nhiều nguyên liệu thô

Dự án bảo vệ môi trường xử lý nước: lọc và rửa ngược, định lượng hóa chất và chuyển đổi đa nguồn

Công nghiệp thực phẩm và dược phẩm: Hệ thống CIP/SIP, phân phối môi trường đường ống sạch

Thiết bị công nghiệp tổng hợp: Điều khiển hệ thống khí nén, quản lý cung cấp dầu cho hệ thống bôi trơn

Thông số cốt lõi

Định mức áp suất: PN10-PN100 (Loại 150-600)

Phạm vi nhiệt độ: -40oC đến +230oC (tùy thuộc vào vật liệu bịt kín)

Điện áp nguồn: AC 24V/110V/220V/380V, DC 12V/24V

Tín hiệu điều khiển: Tín hiệu chuyển mạch, 4-20mA, 0-10V

Phương thức kết nối: Mặt bích, ren, hàn đối đầu

Tóm tắt giá trị

Van bi ba chiều điện, thông qua sự kết hợp hoàn hảo giữa điều khiển điện thông minh và cấu trúc ba chiều cải tiến, cung cấp cho người dùng

Tối ưu hóa quy trình: Đơn giản hóa thiết kế đường ống và giảm số lượng van sử dụng

Kiểm soát chính xác: Đạt được sự quản lý chính xác về hướng và khối lượng dòng chảy của môi trường

Tích hợp tự động hóa: Dễ dàng kết nối với các hệ thống điều khiển như PLC và DCS

Hoạt động đáng tin cậy: Hiệu suất ổn định lâu dài trong điều kiện làm việc khắc nghiệt

Sản phẩm này là sự lựa chọn lý tưởng để nâng cao mức độ tự động hóa quy trình và đạt được khả năng kiểm soát chất lỏng chính xác, đồng thời được sử dụng rộng rãi trong các tình huống tự động hóa công nghiệp yêu cầu quản lý hướng dòng chảy phức tạp.
