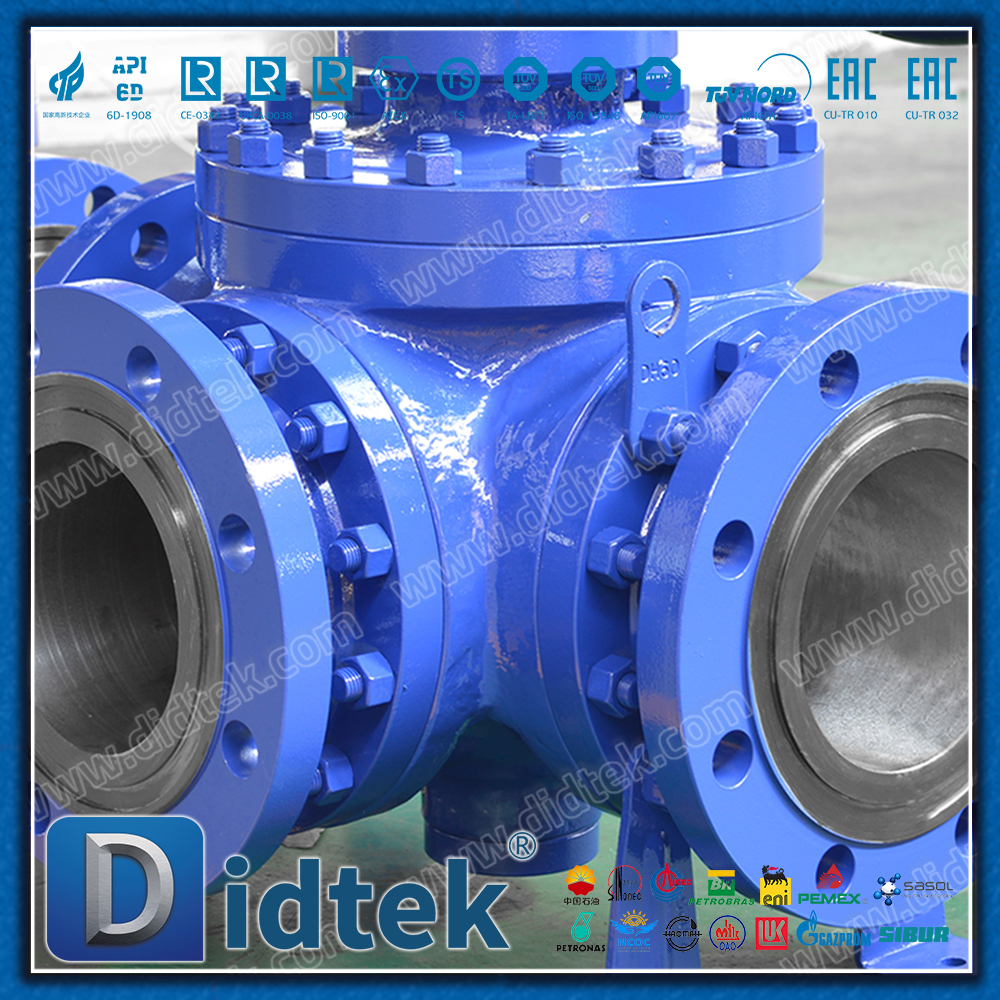

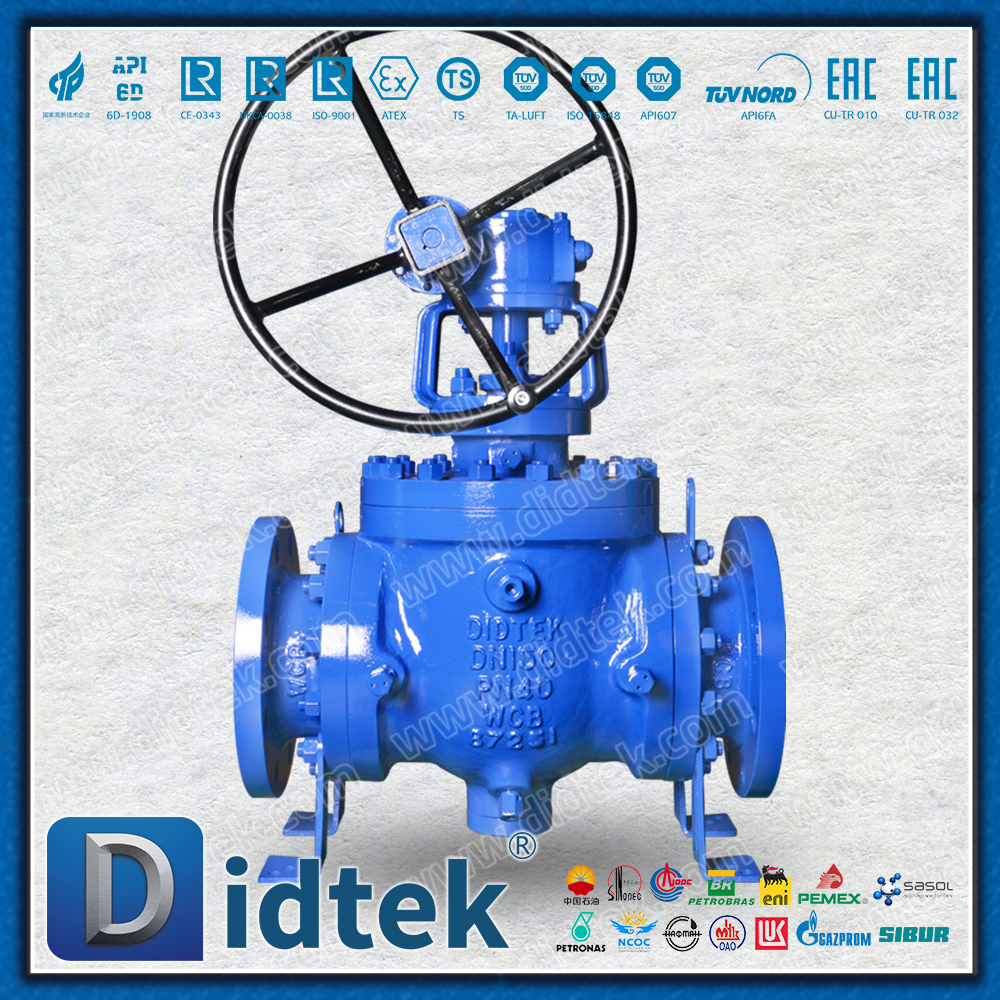

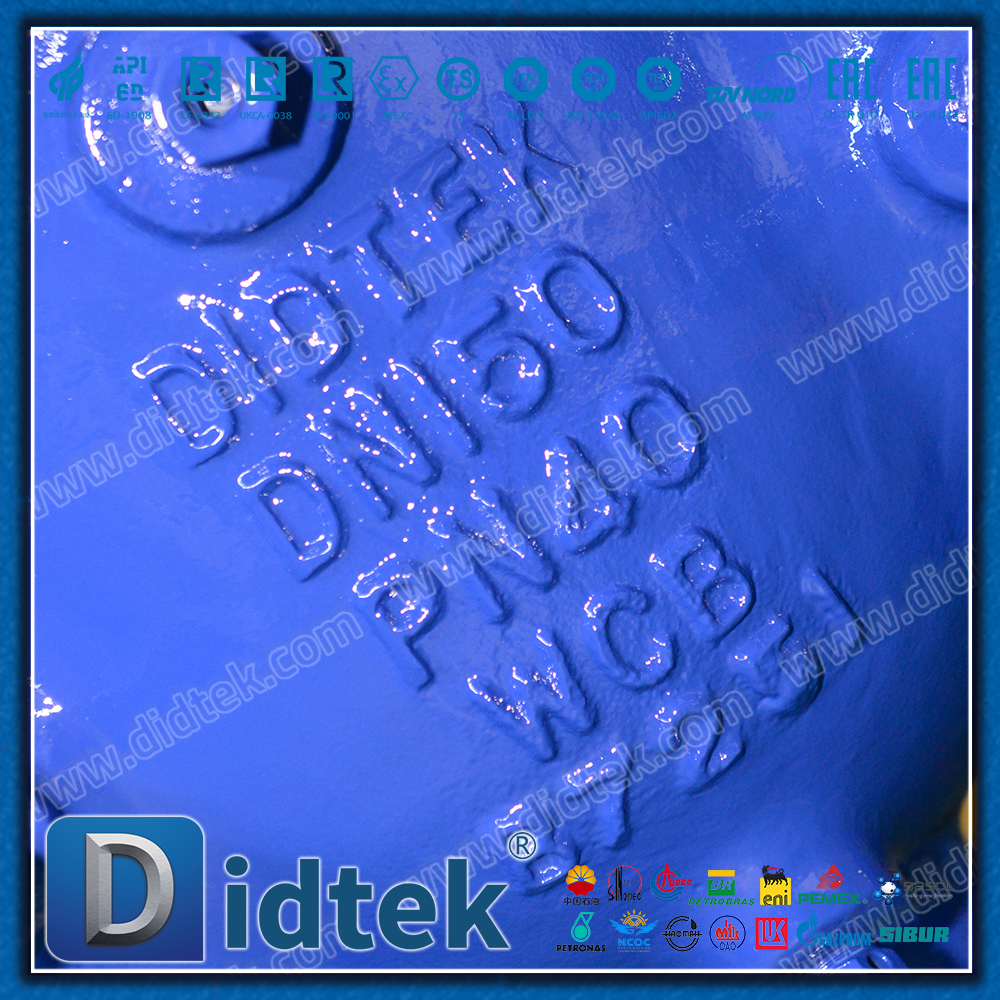

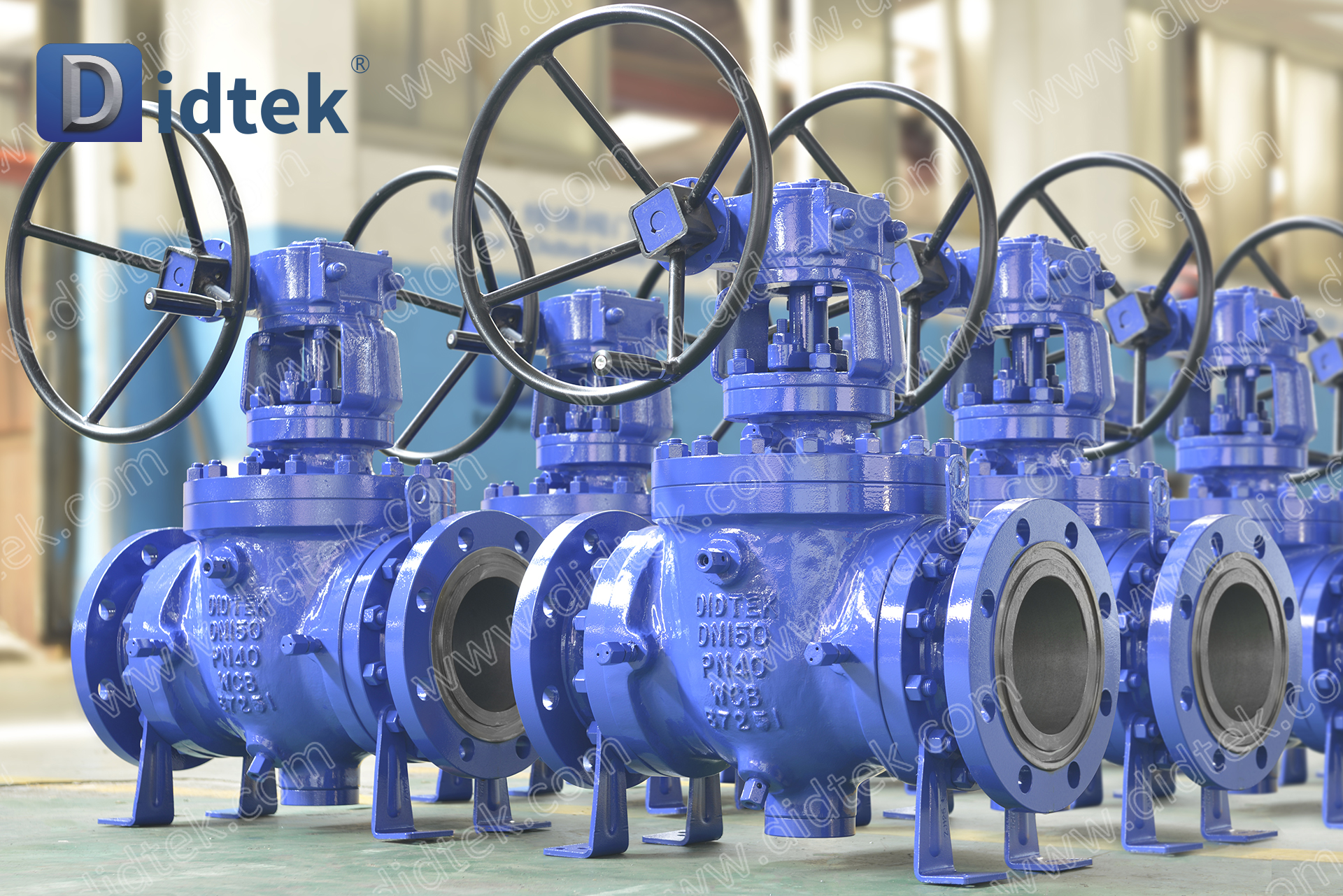

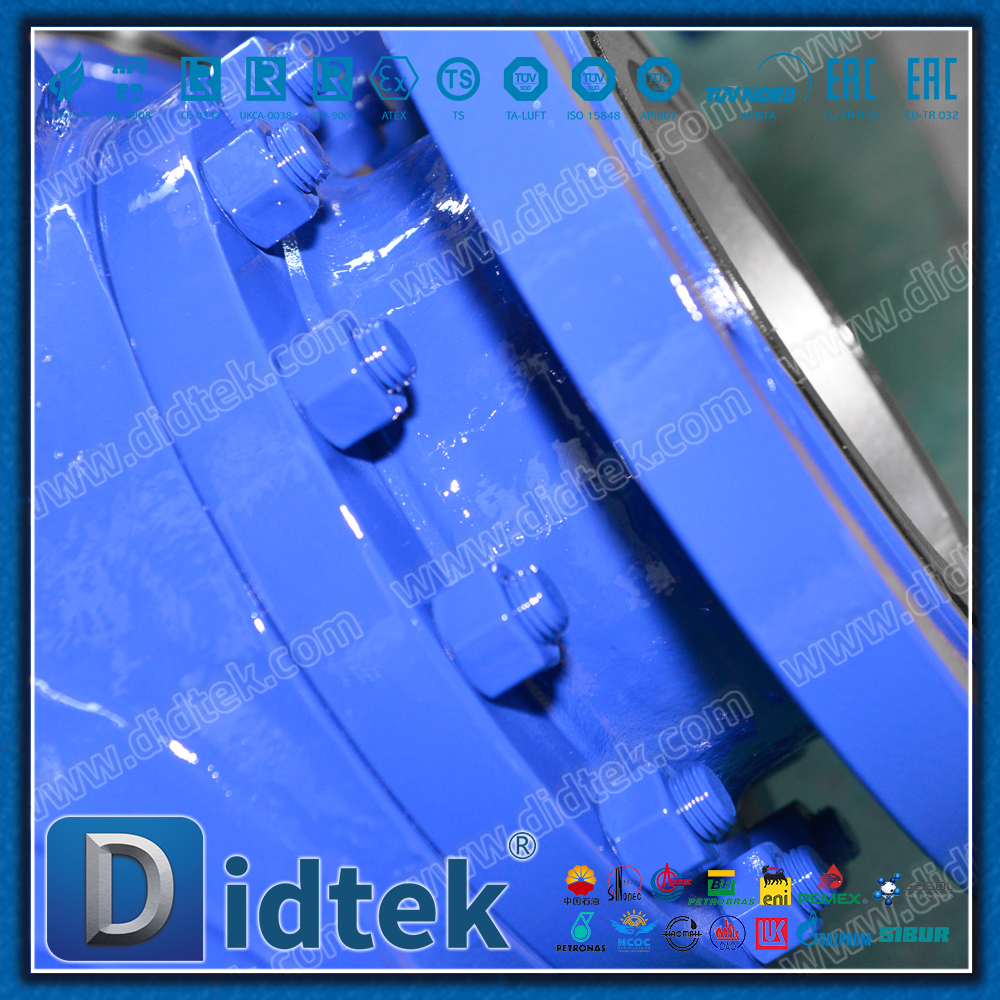

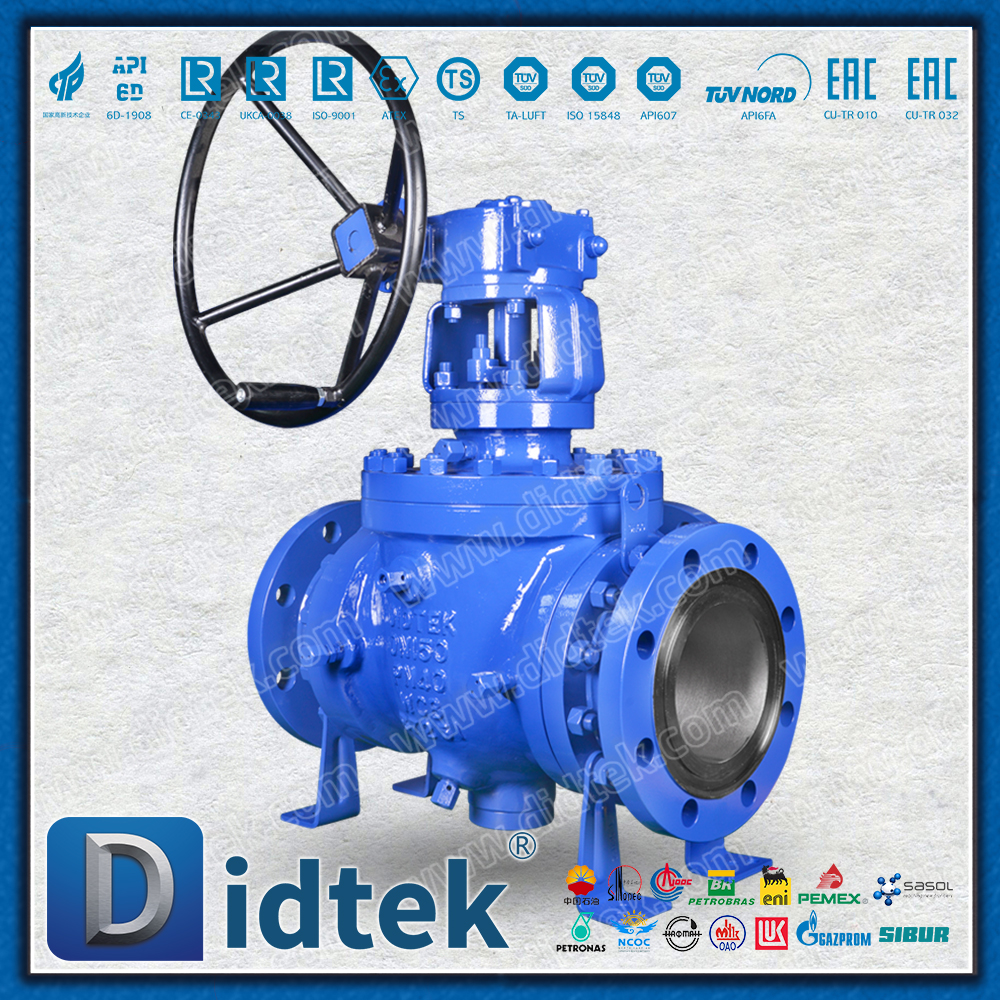

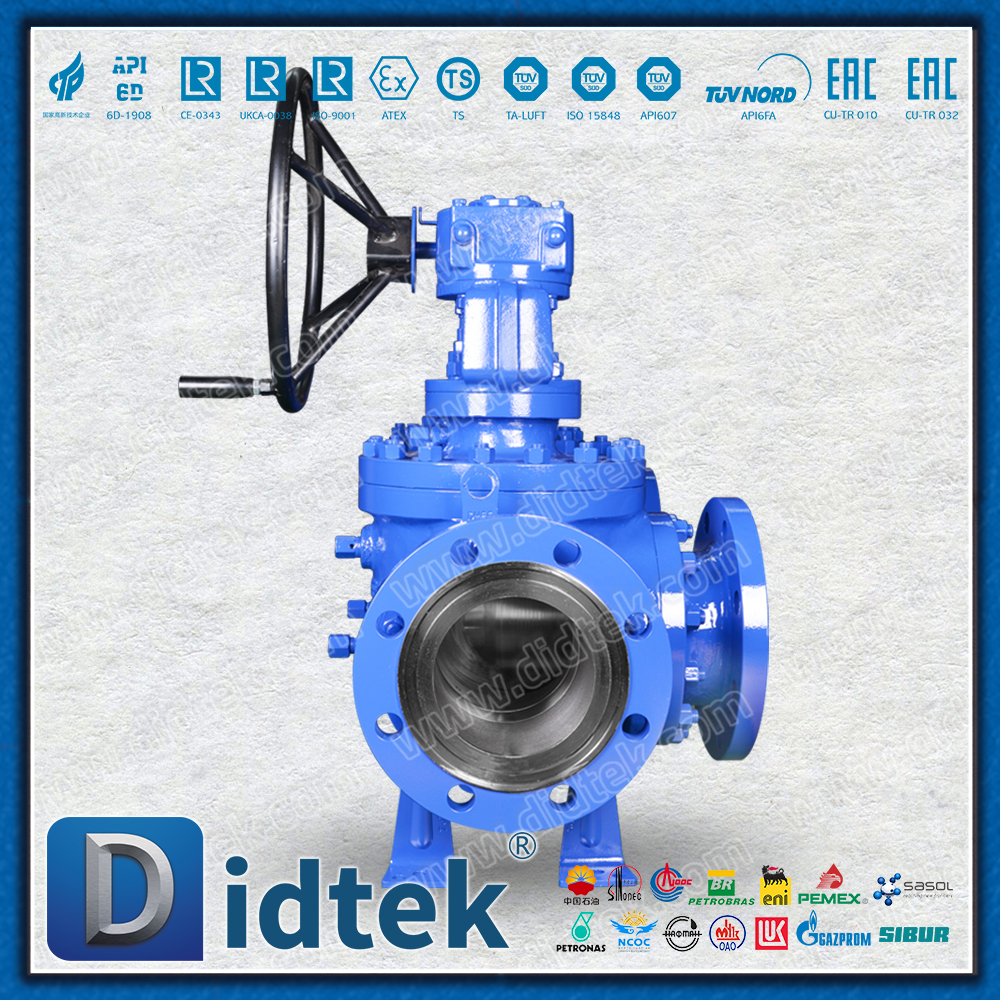

Didtek WCB Full Bore L-type Giao diện Van bi ba chiều

Tổng quan về sản phẩm

Van bi ba chiều là loại van điều khiển hướng hoặc sự hội tụ của chất lỏng bằng chuyển động quay của một quả bóng có kênh. Không giống như van bi hai chiều thông thường (chỉ có thể bật/tắt đơn giản), van bi ba chiều có ba cổng kênh và có thể thực hiện các chức năng chuyển đổi, phân phối và hợp nhất đường dẫn dòng chảy phức tạp hơn.

Didtek WCB Full Bore L-type Giao diện Van bi ba chiều

Tính năng cốt lõi

Một van có nhiều công dụng: Van bi ba chiều có thể thay thế sự kết hợp của nhiều van hai chiều và phụ kiện đường ống, đơn giản hóa việc thiết kế đường ống và tiết kiệm không gian lắp đặt.

Đường dẫn dòng chảy linh hoạt: Bằng cách vận hành tay cầm để xoay quả cầu, có thể dễ dàng chuyển đổi giữa nhiều chế độ đường dẫn dòng chảy.

Hiệu suất bịt kín tốt: Giống như van bi hai chiều, nó có hiệu suất bịt kín tuyệt vời khi ở vị trí đóng.

Khả năng cản dòng chảy thấp: Khi van mở hoàn toàn, lực cản của môi trường chảy qua kênh van bi là rất nhỏ.

Vận hành dễ dàng: Chỉ cần xoay 90° (một phần tư vòng) để chuyển đổi đường dẫn dòng chảy và thao tác nhanh chóng.

Các loại chính và chế độ kênh

Sự khác biệt cốt lõi của van bi ba chiều nằm ở hình dạng của các kênh bên trong lõi bi, chủ yếu được chia thành hai loại:

Van bi ba chiều loại T

Kênh lõi: Có hình dạng 'T'.

Các tính năng chức năng: Nó có thể đạt được sự chuyển hướng, hội tụ và chuyển đổi đường dẫn dòng chảy.

Chế độ làm việc chính

Chuyển hướng: Phân phối chất lỏng từ một đầu vào đến hai đầu ra.

Hội tụ: Hợp nhất chất lỏng từ hai cửa vào thành một cửa ra.

Công tắc: Thay đổi hướng dòng chảy của chất lỏng.

Kịch bản ứng dụng: Nó phù hợp với các hệ thống yêu cầu phân phối phương tiện đến các đường ống khác nhau hoặc hội tụ nhiều kênh truyền thông.

Van bi ba chiều loại L

Kênh lõi: Có hình dạng 'L'.

Tính năng chức năng: Chỉ có thể kết nối hai cổng cùng một lúc, được sử dụng để chuyển đổi hai chiều.

Chế độ làm việc chính

Chỉ có thể kết nối hai kênh, trong khi kênh thứ ba được đóng đồng thời.

Nó thường được sử dụng để chuyển đổi giữa hai đường ống có nguồn hoặc đích khác nhau.

Kịch bản ứng dụng: Nó phù hợp với các hệ thống yêu cầu sử dụng luân phiên hai phương tiện hoặc vận chuyển luân phiên phương tiện theo hai hướng khác nhau. Nó không thể đạt được sự kết nối đồng thời của cả ba con đường.

Các lĩnh vực ứng dụng chính

Van bi ba ngã được sử dụng rộng rãi trong: Do khả năng điều khiển hướng linh hoạt

Công nghiệp hóa chất và dầu khí: Được sử dụng để chuyển đổi quy trình và phân phối trung bình trong các thiết bị như bình phản ứng, bộ trao đổi nhiệt và dây chuyền chiết rót.

Công nghiệp dược phẩm và thực phẩm: Đáp ứng yêu cầu vô trùng và vệ sinh, được sử dụng trong các hệ thống CIP/SIP (In-line cleaning/sterilization) và hệ thống phân phối nguyên liệu.

HVAC (Sưởi ấm, thông gió và điều hòa không khí): Được sử dụng để chuyển đổi hệ thống trao đổi nhiệt và đường ống của tháp giải nhiệt.

Xử lý nước và bảo vệ môi trường: được sử dụng trong rửa ngược, lấy mẫu chất lỏng và các quy trình khác.

Đường ống công nghiệp chung: Bất kỳ tình huống nào cần thay đổi hướng dòng chảy của môi trường hoặc phân phối môi trường.

Bản tóm tắt

Van bi ba chiều là bộ phận điều khiển đường ống đa chức năng và hiệu quả cao. Việc chọn loại T hay loại L hoàn toàn phụ thuộc vào yêu cầu quy trình cụ thể:

Nếu cần kết nối đồng thời ba cổng hoặc thực hiện chuyển hướng/hội tụ, nên chọn Loại T.

Nếu chỉ cần chuyển đổi giữa hai đường thì nên chọn đường hình chữ L.

Do cấu trúc nhỏ gọn, vận hành thuận tiện và chức năng mạnh mẽ, van bi ba chiều đóng vai trò quan trọng trong việc kiểm soát chất lỏng công nghiệp hiện đại.

Thông số thiết kế:
