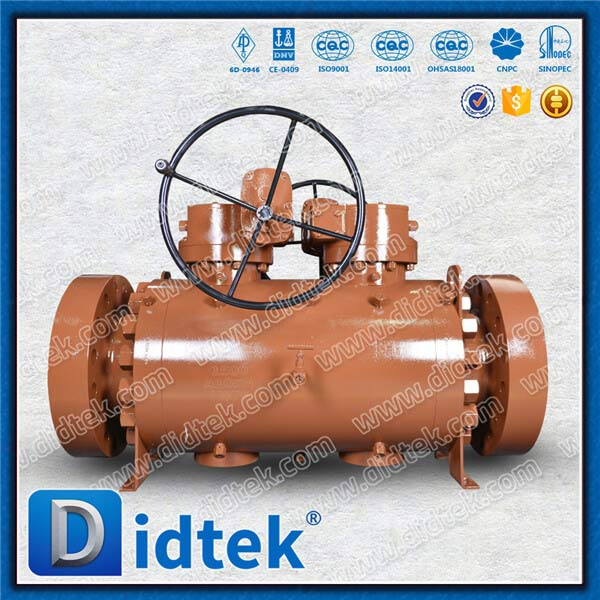

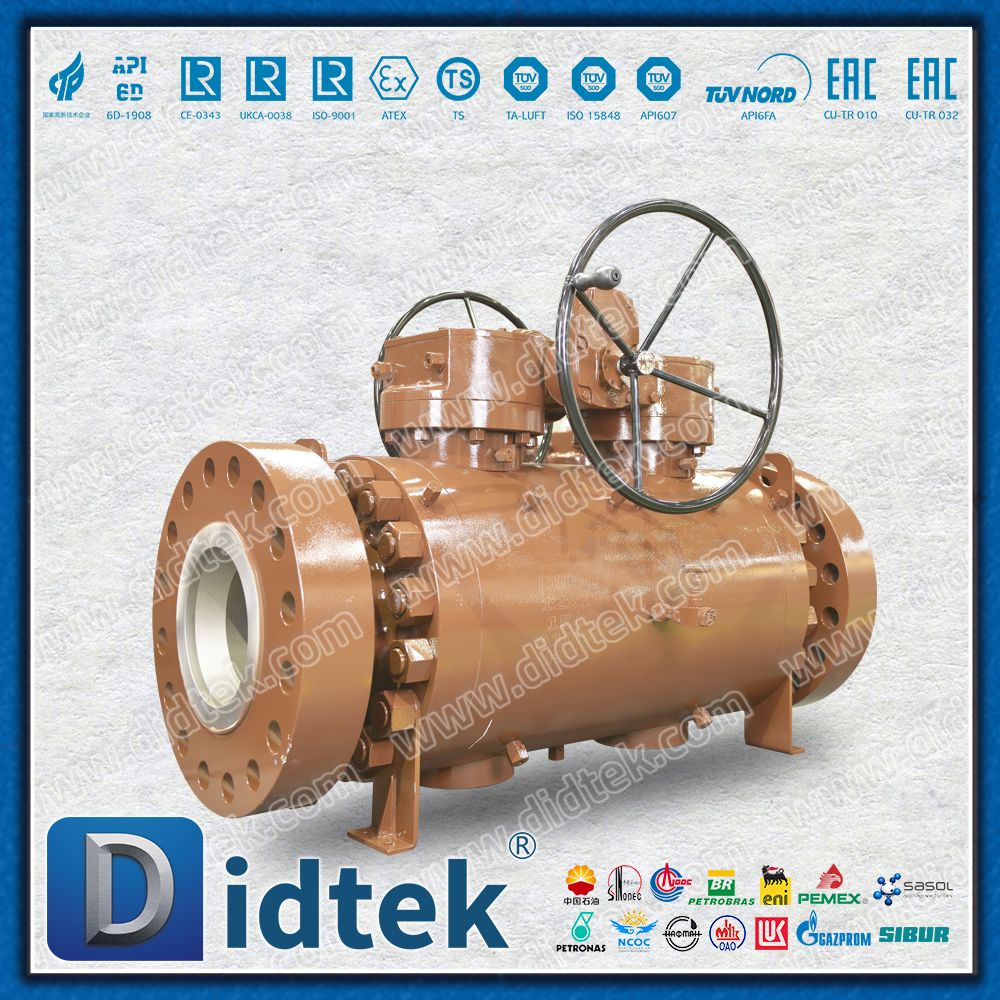

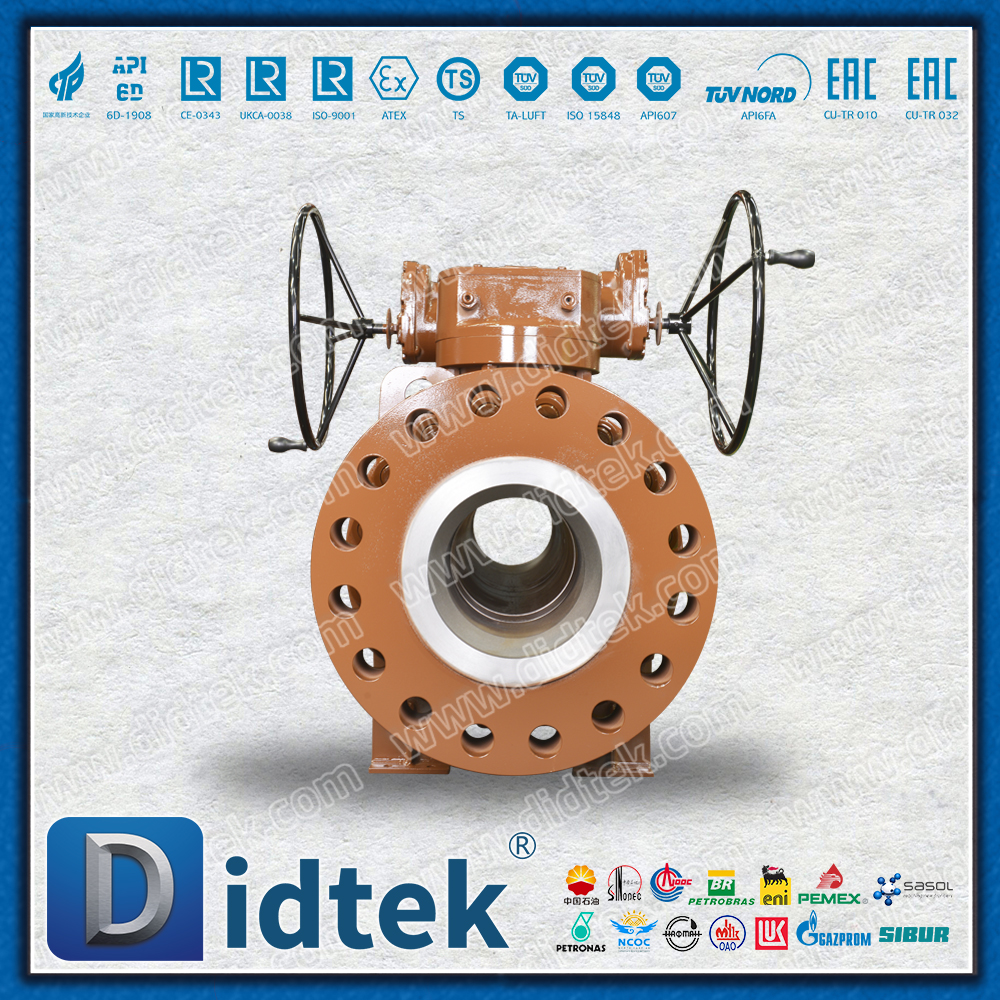

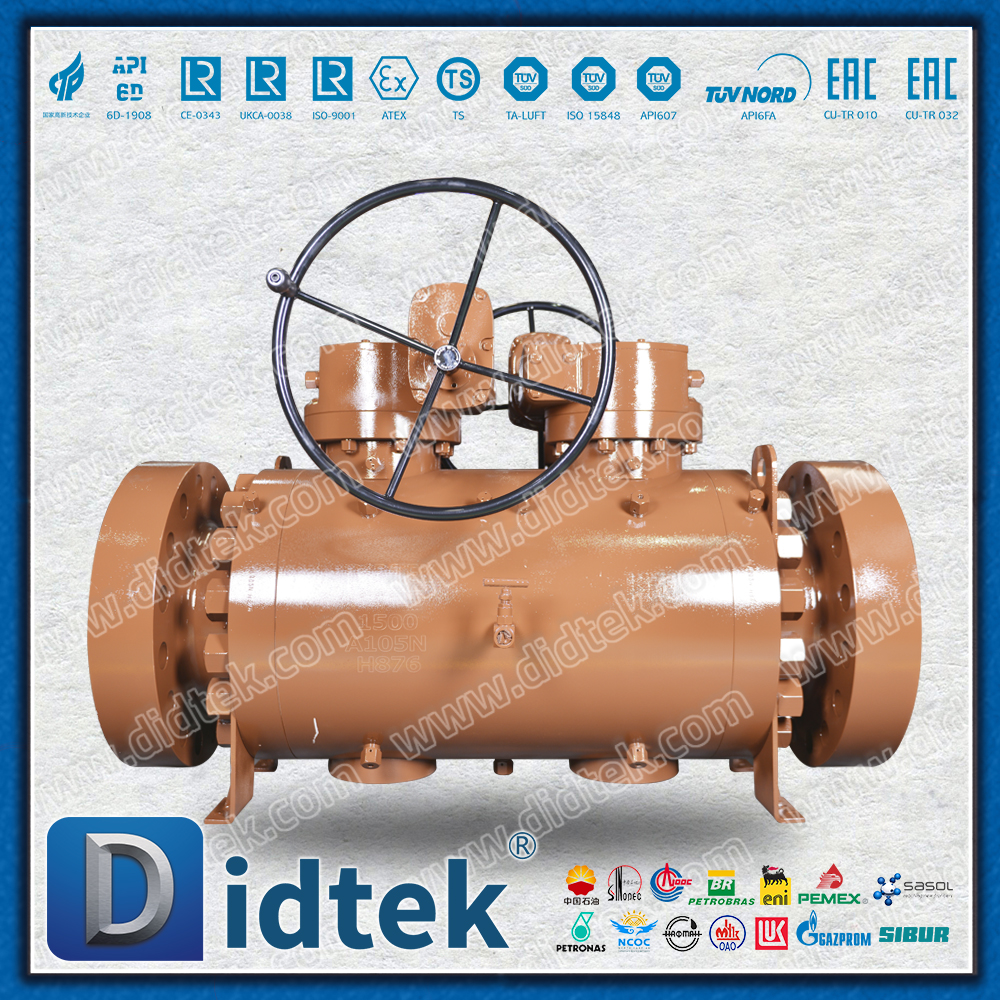

Van bi đôi có chốt đôi và chảy máu

Tổng quan về sản phẩm

Van bi cắt đôi bi kép là loại van đặc biệt có độ an toàn cao với cấu trúc loạt bi kép cải tiến. Thông qua hai bộ phận bịt kín hình cầu độc lập và một hệ thống giảm khoang chuyên dụng, đạt được sự cách ly kép của môi trường thượng nguồn và hạ lưu, đồng thời áp suất trong hai khoang kín được xả ra một cách an toàn. Sản phẩm này tuân thủ nghiêm ngặt tiêu chuẩn API 6D và là giải pháp an toàn tối ưu cho các điểm cách ly quan trọng trong ngành dầu khí và hóa chất.

Thông số kỹ thuật

Tính năng sản phẩm

1. Đảm bảo an ninh cách ly kép

Hệ thống bịt kín độc lập: Hai quả cầu hoạt động độc lập, mỗi quả cầu tạo thành một hàng rào bịt kín hoàn chỉnh

Đảm bảo không rò rỉ: Đạt được độ kín ANSI B16.104 Loại V đồng thời ở cả thượng nguồn và hạ nguồn

Thiết kế không an toàn: Sự hư hỏng của một con dấu duy nhất không ảnh hưởng đến hiệu suất bịt kín ở phía bên kia

2. Quản lý an toàn áp suất khoang

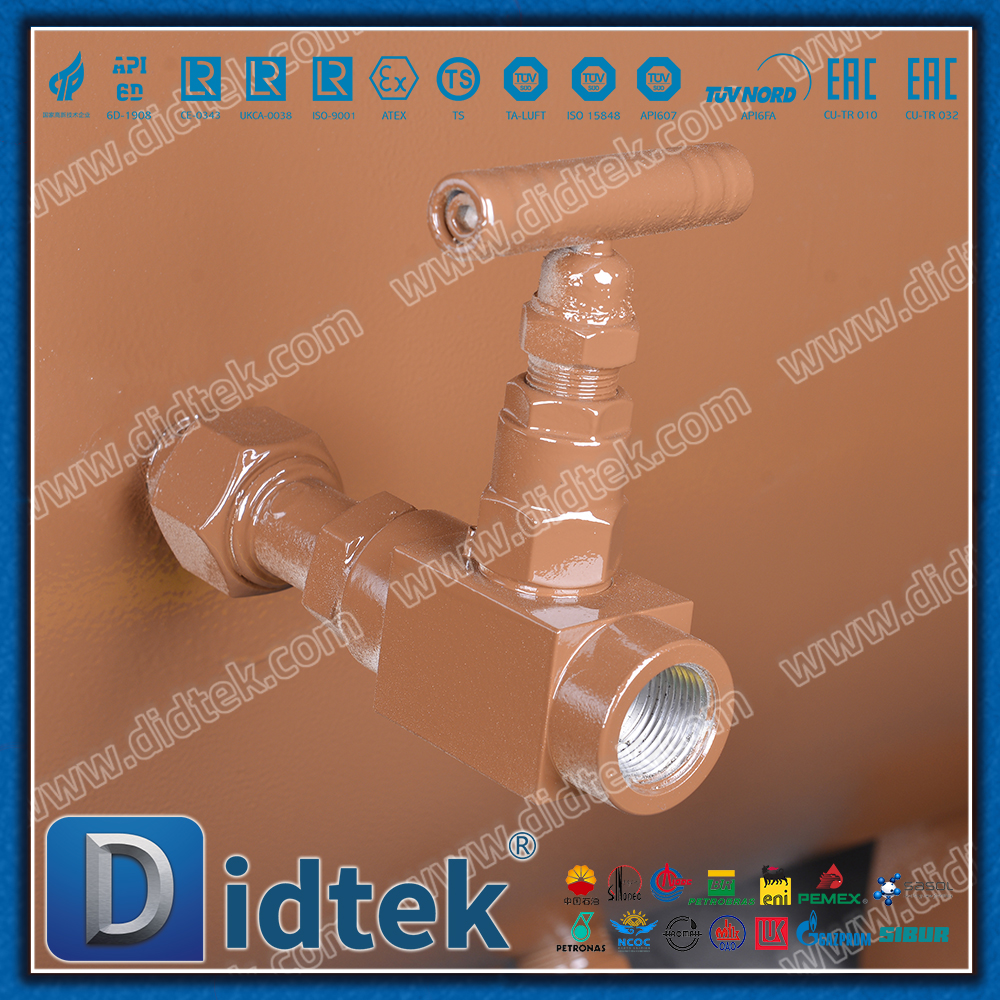

Hệ thống giảm áp chuyên dụng: Được trang bị giao diện van giảm áp tiêu chuẩn, hỗ trợ xả áp, phát hiện và lấy mẫu

Chỉ báo áp suất trực quan: Có thể trang bị đồng hồ đo áp suất tùy chọn để theo dõi trạng thái của khoang trong thời gian thực

Tự động xả an toàn: Khi khoang bị quá áp, nó có thể tự động được xả thông qua van an toàn

3. Thiết kế bảo trì mô-đun

Bộ phận bảo trì độc lập: Mỗi bộ phận hình cầu có thể được tháo rời độc lập để bảo trì

Khả năng bảo trì trực tuyến: Hỗ trợ thay thế trực tuyến các bộ phận làm kín riêng lẻ

Cấu trúc tháo rời và lắp ráp nhanh: Thiết kế cố định đặc biệt giúp giảm 50% thời gian bảo trì

4. Cấu hình hiệu suất cao

Hoạt động với mô-men xoắn thấp: Thiết kế kênh dòng chảy được tối ưu hóa giúp giảm 30% mô-men xoắn vận hành

Thiết kế chống tĩnh điện: Quả cầu đôi liên tục dẫn tĩnh điện

Thân van chống nổ: Cả thân van trên và dưới đều có cấu trúc chống thổi

Thông số cốt lõi

Định mức áp suất: Loại 150-900 (PN16-PN150)

Phạm vi nhiệt độ: -46oC đến +538oC

Phương thức kết nối: Mặt bích RF / kết nối vòng RTJ / đầu hàn đối đầu

Tiêu chuẩn thiết kế: API 6D/ASME B16.34

Lớp niêm phong: ANSI B16.104 Loại V

Trường ứng dụng

Dầu khí: thiết bị đầu giếng, trạm dẫn đường ống, đầu vào và đầu ra của bể chứa

Quá trình hóa học: Cách ly lò phản ứng, vận chuyển môi trường độc hại, đường ống xử lý áp suất cao

Năng lượng và điện: Cắt nhiên liệu cho nồi hơi, cách ly đường hơi chính

Ứng dụng đặc biệt: đường ống ngầm, cơ sở LNG, kho dự trữ chiến lược

Bản tóm tắt

Van bi cứu trợ hai bi cắt ngắn, thông qua cấu trúc bi đôi cải tiến, chức năng DBB đáng tin cậy và kiểm soát chất lượng nghiêm ngặt, cung cấp cho người dùng công nghiệp:

Cách ly an toàn tuyệt đối: Rào chắn kép kín giảm thiểu mức độ rủi ro

Giám sát trạng thái trực tuyến: Nắm bắt thời gian thực về áp suất khoang để bảo trì phòng ngừa

Tuổi thọ dài: Được thiết kế trong 30 năm, chi phí bảo trì giảm đáng kể

Tích hợp điều khiển thông minh: Hỗ trợ các hệ thống tự động hóa đạt được khả năng giám sát từ xa

Sản phẩm này là sự lựa chọn lý tưởng để vận chuyển phương tiện nguy hiểm, cách ly các thiết bị quan trọng và điều kiện làm việc đòi hỏi mức độ an toàn cao nhất, mang lại sự đảm bảo đáng tin cậy cho sản xuất an toàn công nghiệp hiện đại.
