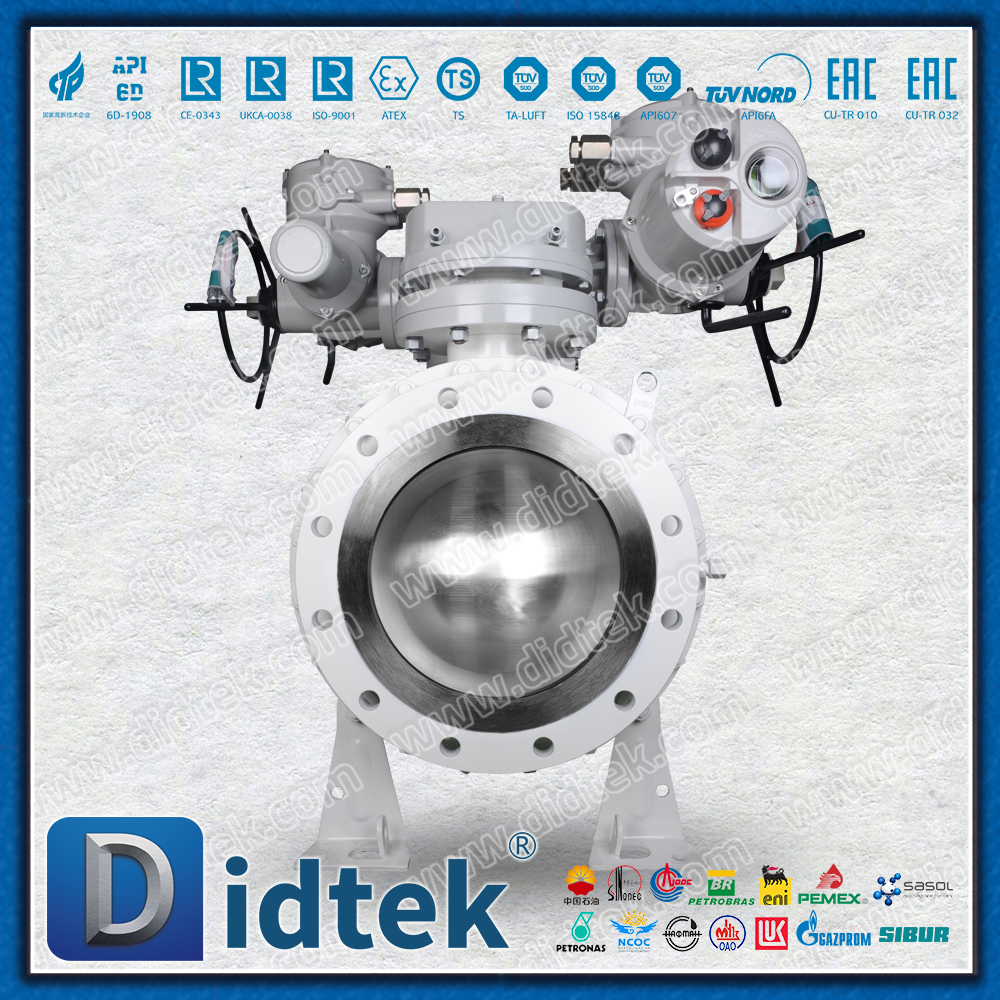

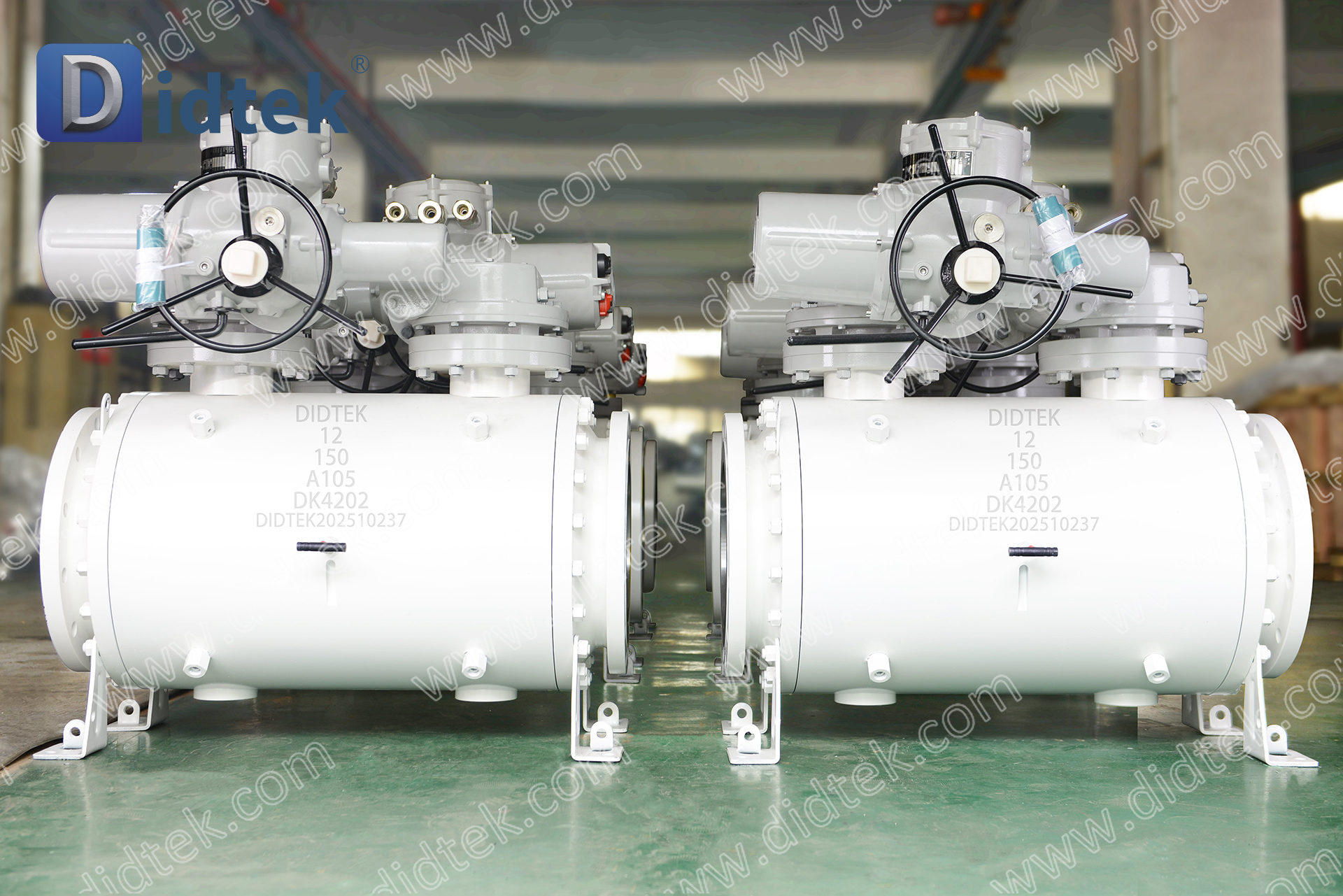

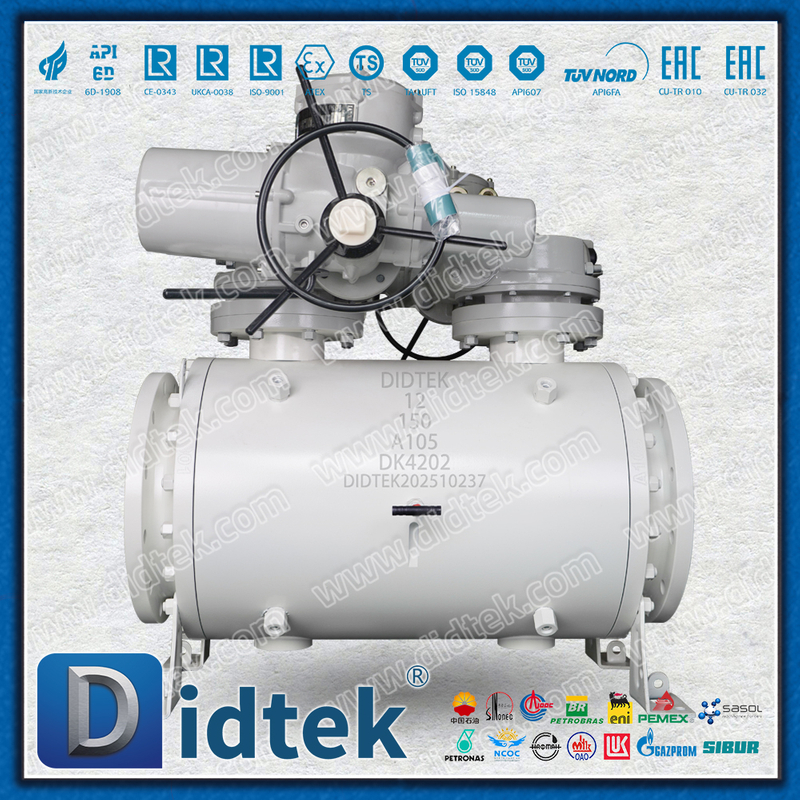

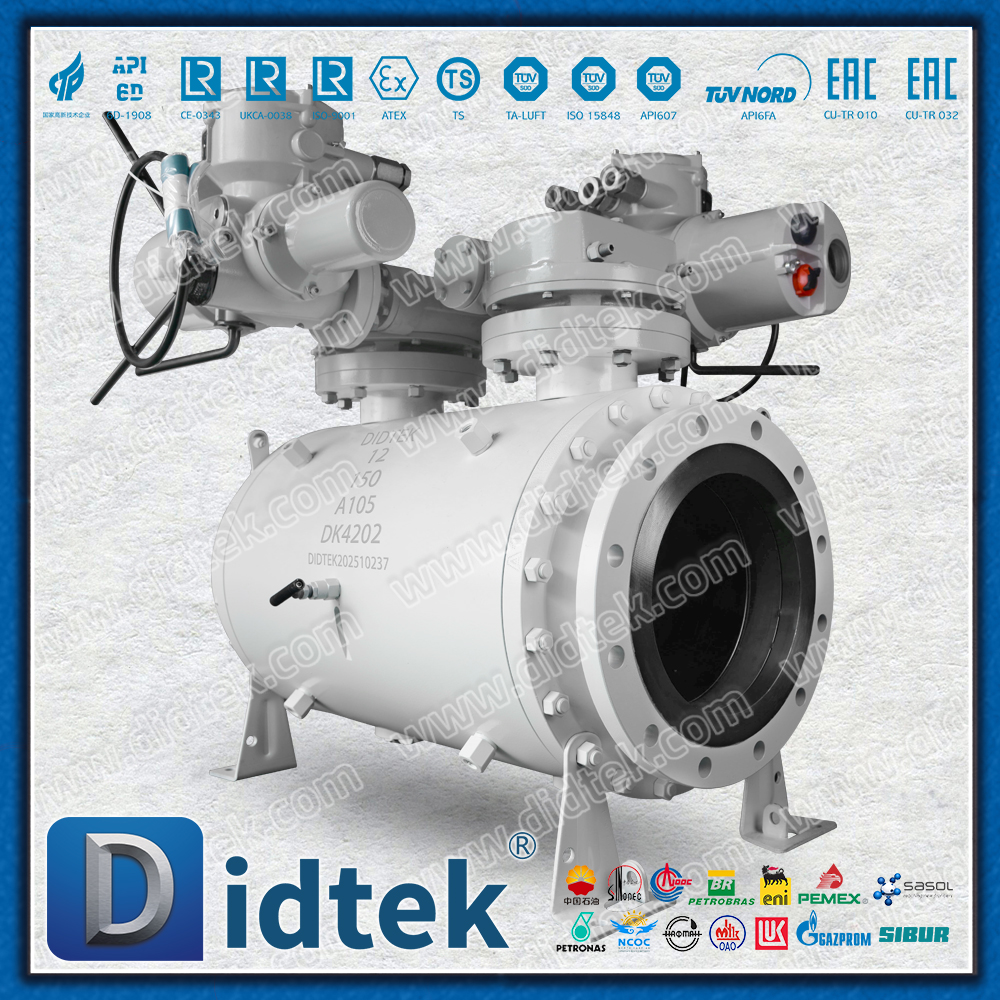

Van bi vận hành bằng điện Didtek DBB

Tổng quan về sản phẩm

Van bi điện DBB là loại van bi hiệu suất cao tích hợp chức năng chặn và xả kép an toàn với bộ truyền động điện. Mục tiêu thiết kế cốt lõi của nó là cách ly, giải phóng áp suất một cách an toàn và tiến hành giám sát trạng thái trực tuyến của các đoạn ống cụ thể mà không làm gián đoạn toàn bộ quy trình và đạt được khả năng điều khiển tự động từ xa, nhanh chóng và chính xác thông qua truyền động điện.

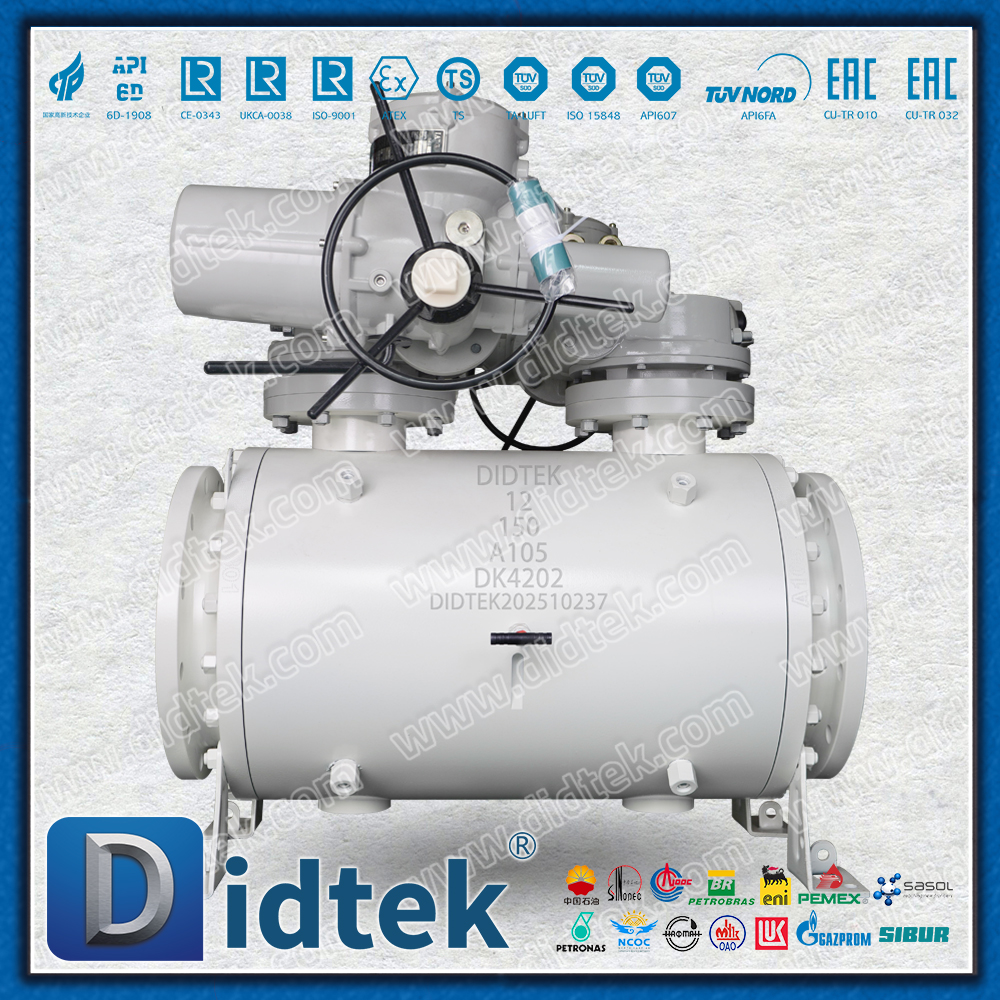

Van bi vận hành bằng điện Didtek DBB

Giải thích chi tiết về các tính năng cốt lõi

1. Chức năng DBB - Security Core

DBB là tên viết tắt của 'Double Block and Bleed', đây là chức năng đặc trưng của van này.

Chặn kép: Khi van ở vị trí đóng, hai bề mặt bịt kín bên trong nó (thường là ghế van ngược dòng và hạ lưu) có thể chặn đồng thời và độc lập dòng chảy của môi trường từ cả hai hướng của đường ống.

Chức năng: Để tạo một phần cách ly đáng tin cậy trong đường ống để bảo trì thiết bị, hiệu chuẩn thiết bị hoặc phân đoạn hệ thống.

Xả: Giữa hai phốt chặn có van xả chuyên dụng.

Chức năng: Xả áp suất buồng van: Giải phóng an toàn áp suất trung bình bị giữ lại ở khoang giữa của van.

Kiểm tra hiệu suất bịt kín: Mở van xả. Nếu không có môi trường nào chảy ra ngoài chứng tỏ việc bịt kín theo cả hai hướng đều có hiệu quả và cách ly an toàn.

Xả môi trường dư: Dẫn môi trường nguy hiểm hoặc có hại ở khoang giữa vào hệ thống thu gom an toàn.

2. Vận hành điện - Lõi truyền động

Van được trang bị bộ truyền động điện, mang lại ưu điểm tự động hóa:

Điều khiển tự động từ xa: Nó có thể dễ dàng tích hợp vào các hệ thống điều khiển như DCS và PLC để đạt được các chức năng cách ly từ xa bằng một cú nhấp chuột, điều khiển chương trình hoặc khóa liên động khẩn cấp (ESD).

Hành động nhanh: Bộ truyền động điện có thể cung cấp tốc độ đóng và mở cấp độ thứ hai, đáp ứng các yêu cầu của quy trình để tắt khẩn cấp.

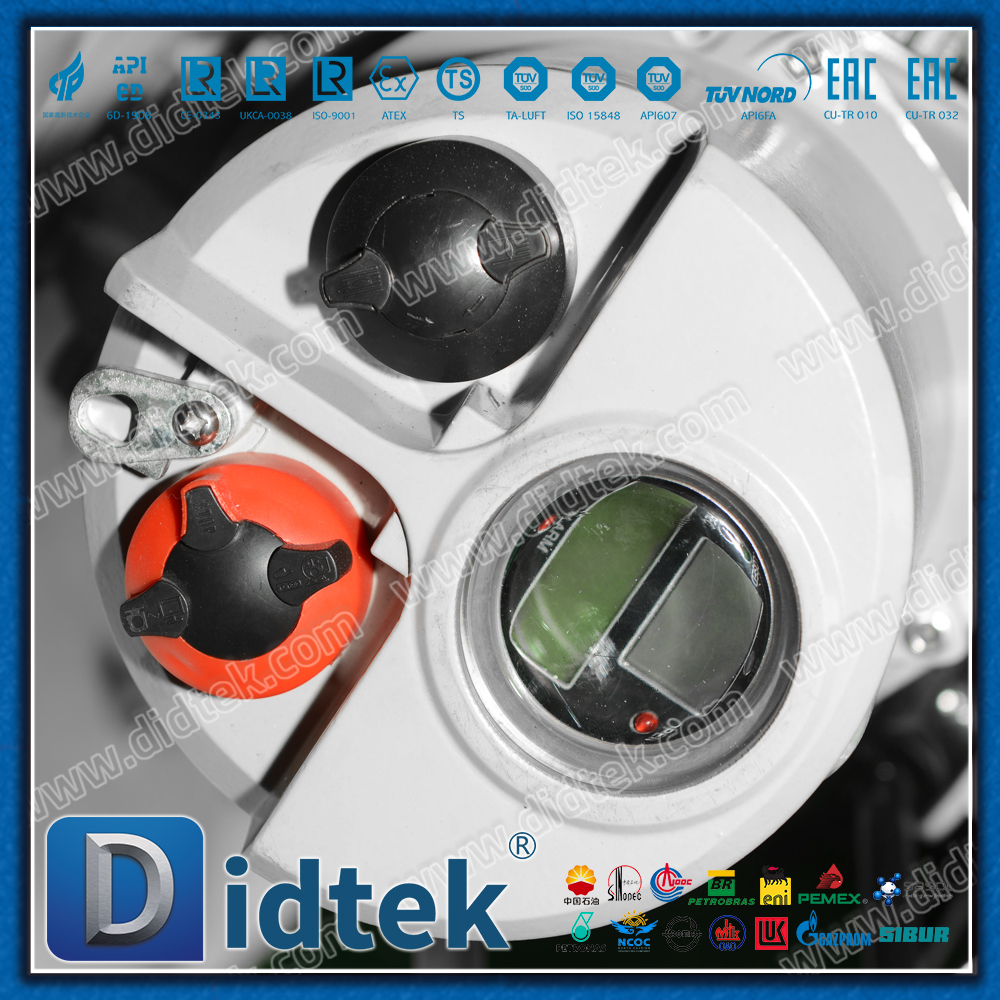

Phản hồi trạng thái chính xác: Cảm biến vị trí tích hợp có thể cung cấp phản hồi thời gian thực về các tín hiệu 'mở', 'đóng' hoặc 'lỗi' của van tới phòng điều khiển.

Lực đẩy và độ tin cậy cao: Nó cung cấp mô-men xoắn lớn và phù hợp với điều kiện làm việc có đường kính lớn và áp suất cao. Nó chỉ dựa vào điện và không yêu cầu nguồn không khí hoặc hệ thống thủy lực phức tạp.

3. Van bi - Kết cấu móng

Thân van sử dụng cấu trúc van bi và có những ưu điểm vốn có:

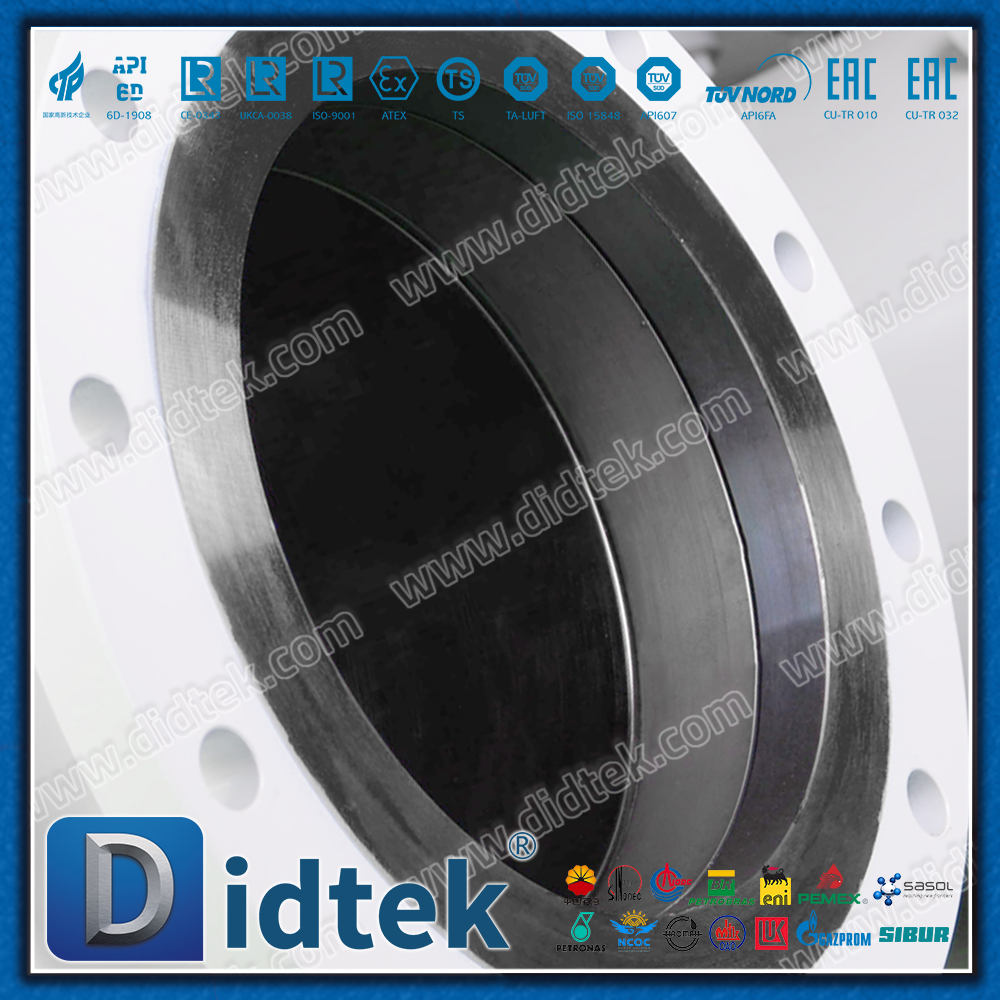

Khả năng chống dòng chảy thấp và tốc độ dòng chảy cao: Khi được thiết kế với lỗ khoan đầy đủ, đường kính trong của kênh dòng chảy về cơ bản giống với đường ống, dẫn đến tổn thất áp suất tối thiểu.

Chuyển đổi nhanh: Bóng có thể mở hoàn toàn hoặc đóng hoàn toàn bằng cách xoay 90°.

Hiệu suất bịt kín tuyệt vời: Việc sử dụng các vật liệu bịt kín tiên tiến (chẳng hạn như PTFE, con dấu kim loại) có thể đạt được mức độ kín ANSI VI hoặc không rò rỉ.

Tóm tắt những ưu điểm chính

An toàn vượt trội: Chức năng DBB cung cấp khả năng cách ly đáng tin cậy và các phương pháp phát hiện/phát xạ trực tuyến an toàn, giảm đáng kể rủi ro bảo trì và tác động môi trường.

Mức độ tự động hóa và hiệu quả cao: Bộ truyền động điện cho phép vận hành từ xa, cho phép hoàn thành các quy trình an toàn phức tạp mà không cần nhân viên tại chỗ, từ đó nâng cao hiệu quả vận hành và mức độ thông minh của nhà máy.

Tiết kiệm không gian và chi phí: Van bi điện DBB có thể thay thế sự kết hợp truyền thống của 'hai van chặn + một van xả', tiết kiệm không gian lắp đặt, vật liệu đường ống và chi phí lắp đặt.

Vận hành thuận tiện: Việc tích hợp nhiều bước như cách ly, xả và xác minh vào quá trình vận hành tự động của một van duy nhất giúp đơn giản hóa quá trình vận hành.

Độ tin cậy cao: Kết hợp độ chắc chắn và độ bền của van bi với độ ổn định và độ tin cậy của bộ truyền động điện, nó đảm bảo hoạt động lâu dài trong các ứng dụng quan trọng.

Các lĩnh vực ứng dụng điển hình

Van này đặc biệt thích hợp cho các ứng dụng yêu cầu cách ly thường xuyên, bảo trì trực tuyến hoặc xử lý phương tiện nguy hiểm

Dầu khí: Cách ly các thiết bị trong các trạm cắt đường ống, khu vực nhà máy xử lý, cách ly và xả các xi lanh tiếp nhận và điều phối của máy tạo màu.

Kỹ thuật hóa học và công nghiệp hóa dầu: Cách ly đầu vào và đầu ra của lò phản ứng, bể chứa và máy bơm để bảo trì an toàn, lấy mẫu và bảo trì thiết bị.

Công nghiệp điện: Cách ly an toàn nước cấp nồi hơi, hệ thống lấy mẫu hơi và hệ thống định lượng hóa chất.

Bất kỳ điểm cách ly quy trình nào yêu cầu thực hiện tự động hóa và khóa liên động an toàn.

Phần kết luận

Van bi vận hành bằng điện DBB không chỉ đơn thuần là một thiết bị đóng cắt đơn giản. Đây là giải pháp kỹ thuật hiệu suất cao tích hợp cách ly an toàn, giám sát trực tuyến và điều khiển tự động. Nó làm cho các quy trình an toàn quan trọng trở nên hiệu quả và đáng tin cậy thông qua công nghệ tự động hóa và là thành phần chính để nâng cao mức độ an toàn nội tại và mức độ tự động hóa trong các ngành công nghiệp quy trình hiện đại.

Thông số thiết kế:
