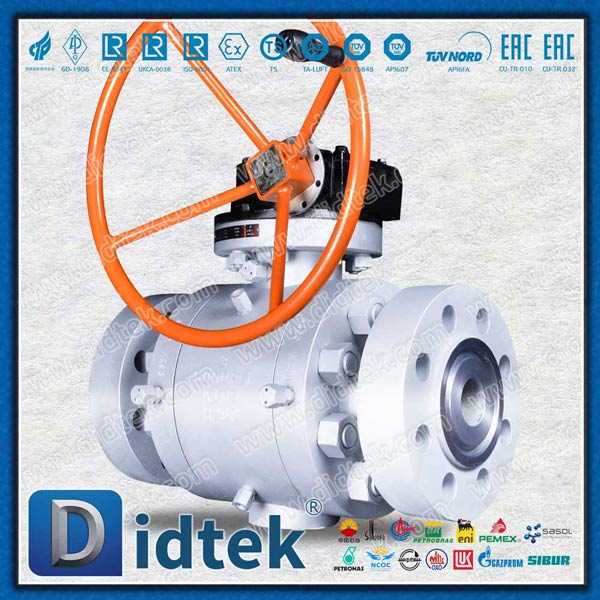

Van bi Trunnion rèn hoàn toàn 3 '' 5000 PSI

Giới thiệu sản phẩm

Van bi trunnion rèn toàn bộ 3 inch 5000 PSI là van ngắt một phần tư công suất lớn được thiết kế cho các đường ống và hệ thống xử lý quan trọng trong đó độ tin cậy, hiệu suất và tuổi thọ lâu dài là rất cần thiết. Thiết kế lỗ đầy đủ (còn gọi là lỗ đầy đủ) đảm bảo rằng lỗ bi bên trong khớp với kích thước lỗ khoan của ống để giảm thiểu sụt áp và cho phép dòng chảy nhỏ hoặc đầy. Thiết kế bi gắn trên trục cố định bi ở trên và dưới để hấp thụ lực và duy trì độ kín chặt trong điều kiện áp suất cao. Cấu trúc thân rèn mang lại độ bền cơ học vượt trội và tính nguyên vẹn cho môi trường chịu áp lực cao.
Van này được chỉ định lý tưởng cho các dịch vụ công nghiệp đòi hỏi yêu cầu cấp 5000 PSI (≈345 bar) - ví dụ như trong dầu khí, hóa dầu, sản xuất điện, truyền tải đường ống và lắp đặt ngoài khơi.

Thông số sản phẩm

Phốt cứng ghế SS316
Tiêu chuẩn NACE
Bánh răng hoạt động với thiết bị khóa
An toàn cháy nổ

Tiêu chuẩn áp dụng: Thiết kế van
bi   theo API6D,BS5351,ASME B16.34
Mặt đối mặt ASME B16.10,AP6D
Mặt bích cuối ASME B16.5/ASME B16.47
Đầu hàn đối đầu ASME B16.25
An toàn cháy nổ API607,API6A
Kiểm tra và thử nghiệm API 598,API6D

Chất liệu: LF2
Phạm vi kích thước: 2'~48'
Xếp hạng áp suất: ASME CL, 150, 300, 600

Mô tả thiết kế:
- Cấu trúc: Thân 2 mảnh hoặc 3 mảnh
- Cơ cấu bịt kín cao và vận hành mô-men xoắn thấp
- Chức năng chặn và xả
- Giảm áp suất khoang tự
- Thiết kế an toàn cháy nổ
- Cấu trúc thân chống nổ
- Thiết kế chống tĩnh điện
- Thiết bị khóa (để vận hành tay cầm đòn bẩy)
- Gắn bộ truyền động ISO 5211
- Bơm mỡ khẩn cấp (tùy chọn)
- Có thể có thiết kế PN

Các tính năng chính

• Van công nghiệp có lỗ khoan đầy đủ – Quả cầu có lỗ khoan đầy đủ phù hợp với đường kính đường ống để giảm thiểu sụt áp và cho phép heo con.

• Kết cấu thép rèn - Cung cấp sức mạnh vượt trội, tính toàn vẹn cơ học và khả năng chịu áp lực cao.

• Van bi gắn trên trục – Giảm tải trọng ghế, giảm mô-men xoắn và duy trì độ kín chặt trong điều kiện 5000 PSI.

• Khả năng chặn và xả kép (DBB) – Đảm bảo cách ly độc lập dòng chảy ngược dòng và hạ lưu với lỗ thông hơi trong khoang.

• Thiết kế an toàn chống cháy và chống tĩnh điện – Tuân thủ các tiêu chuẩn API 607/6FA, ngăn ngừa hiện tượng nổ thân và phóng tĩnh điện.

• Mô-men xoắn vận hành thấp - Thiết kế ghế và trục được tối ưu hóa giúp giảm lực tác động, phù hợp cho hoạt động bằng tay, hộp số, khí nén hoặc điện.

• Kết nối nhiều đầu – Tùy chọn mặt bích, hàn đối đầu và hàn ổ cắm theo ASME B16.5/B16.47.

• Tùy chọn Ghế & Trang trí Hiệu suất Cao – Hỗ trợ dịch vụ ăn mòn, chua, đông lạnh và nhiệt độ cao.

• Kiểm soát dòng chảy hiệu quả về mặt chi phí – Thiết kế lỗ khoan hoàn chỉnh giúp giảm thiểu sụt áp và tổn thất năng lượng trong đường ống.

Dịch vụ

Hỗ trợ trước khi bán hàng

• Tư vấn kỹ thuật - Cung cấp hướng dẫn chuyên môn phù hợp với điều kiện vận hành thực tế của khách hàng, bao gồm các bản vẽ hỗ trợ và dữ liệu thử nghiệm.

• Thông tin chuyên sâu về thị trường - Phân tích nhu cầu thị trường địa phương và đưa ra các đề xuất bán hàng chuyên biệt dựa trên xu hướng bán hàng thực tế.

• Báo giá nhanh – Đảm bảo phản hồi báo giá nhanh chóng, thường trong vòng 24 giờ.

Dịch vụ bán hàng

• Sản xuất chính xác - Được trang bị nhiều dây chuyền sản xuất CNC để đảm bảo sản phẩm chất lượng cao, chính xác.

• Giao hàng đáng tin cậy – Duy trì tỷ lệ giao hàng đúng hạn hàng năm trên 98%, đảm bảo lô hàng đến tay khách hàng đúng lịch trình.

Dịch vụ hậu mãi

• Kiểm tra chất lượng nghiêm ngặt – Sản phẩm trải qua quá trình kiểm tra toàn diện theo tiêu chuẩn quốc tế như API 598 và API 6D trước khi xuất xưởng.

• Bảo hành mở rộng - Cung cấp bảo hành 12 tháng kể từ khi giao hàng và 18 tháng kể từ khi lắp đặt.

• Phản hồi nhanh - Các thắc mắc và khiếu nại của khách hàng được giải quyết trong vòng 4–8 giờ, với giải pháp hoàn chỉnh được cung cấp trong vòng 48 giờ.

Câu hỏi thường gặp

Câu 1: Van bi 5000 PSI là gì?
Trả lời: Van bi 5000 PSI là van áp suất cao có công suất lên tới 5000 PSI, được thiết kế để cung cấp khả năng ngắt và kiểm soát dòng chảy đáng tin cậy trong các đường ống công nghiệp, bao gồm hệ thống dầu khí, hóa dầu và phát điện.

Câu hỏi 2: 'trunnion-mount' nghĩa là gì?
Trả lời: Trong Van bi gắn trục, bi được đỡ ở phía trên và phía dưới (các trục), giảm độ mài mòn của mặt tựa, giảm mô-men xoắn truyền động và cho phép vận hành ở áp suất cao với mức rò rỉ tối thiểu.

Câu 3: Khả năng DBB là gì và tại sao nó lại quan trọng?
Trả lời: Van bi chặn và xả kép (DBB) cung cấp khả năng cách ly độc lập ngược dòng và hạ lưu bằng lỗ thông hơi dạng khoang, cải thiện độ an toàn vận hành trong quá trình bảo trì hoặc ngừng đường ống.

Q4: Nó có thể xử lý môi trường chua hoặc ăn mòn không?
Trả lời: Có, với lựa chọn vật liệu thích hợp như thép không gỉ song công hoặc siêu song công và vòng đệm an toàn chống cháy, nó phù hợp với dịch vụ H₂S, chua hoặc ăn mòn.
