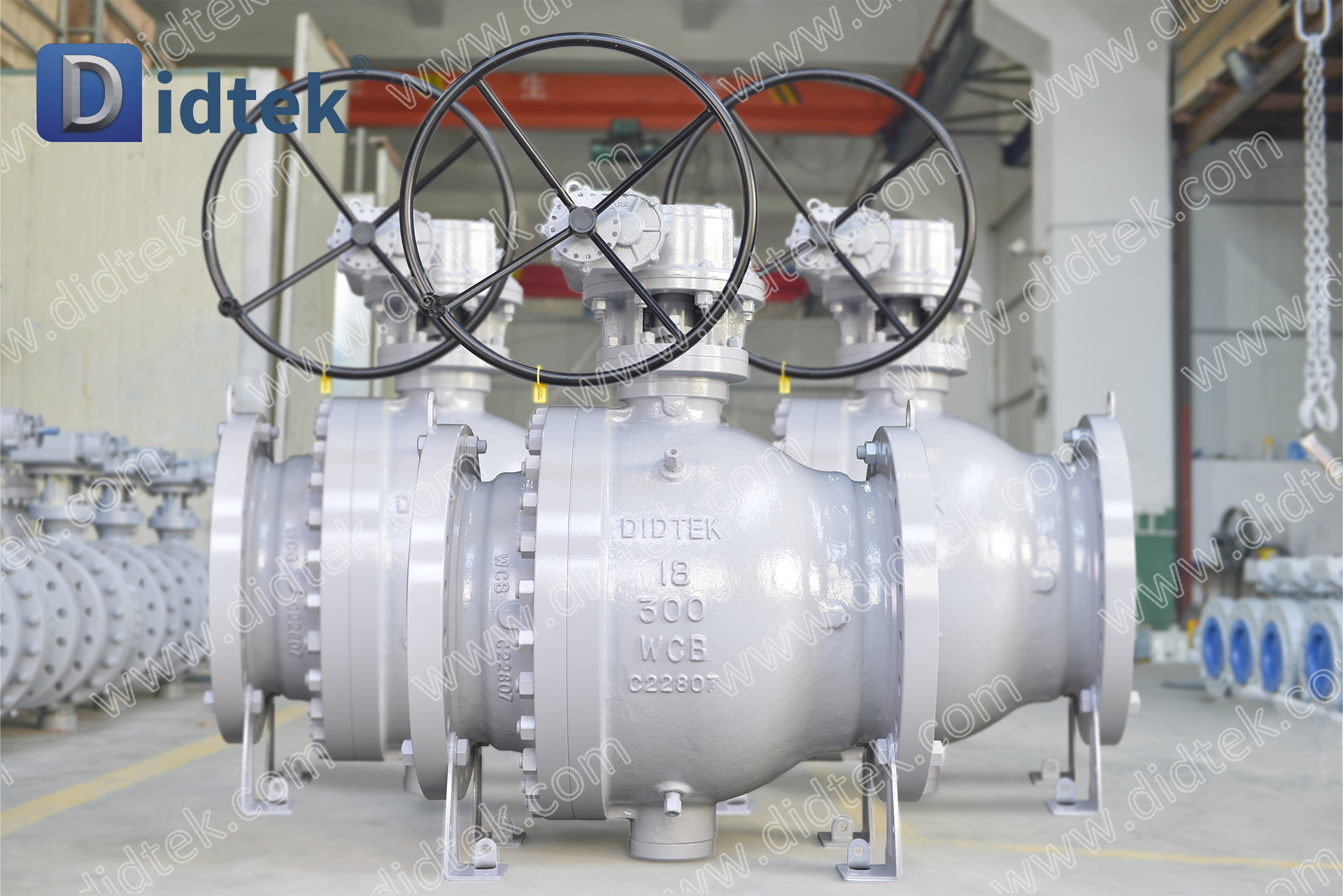

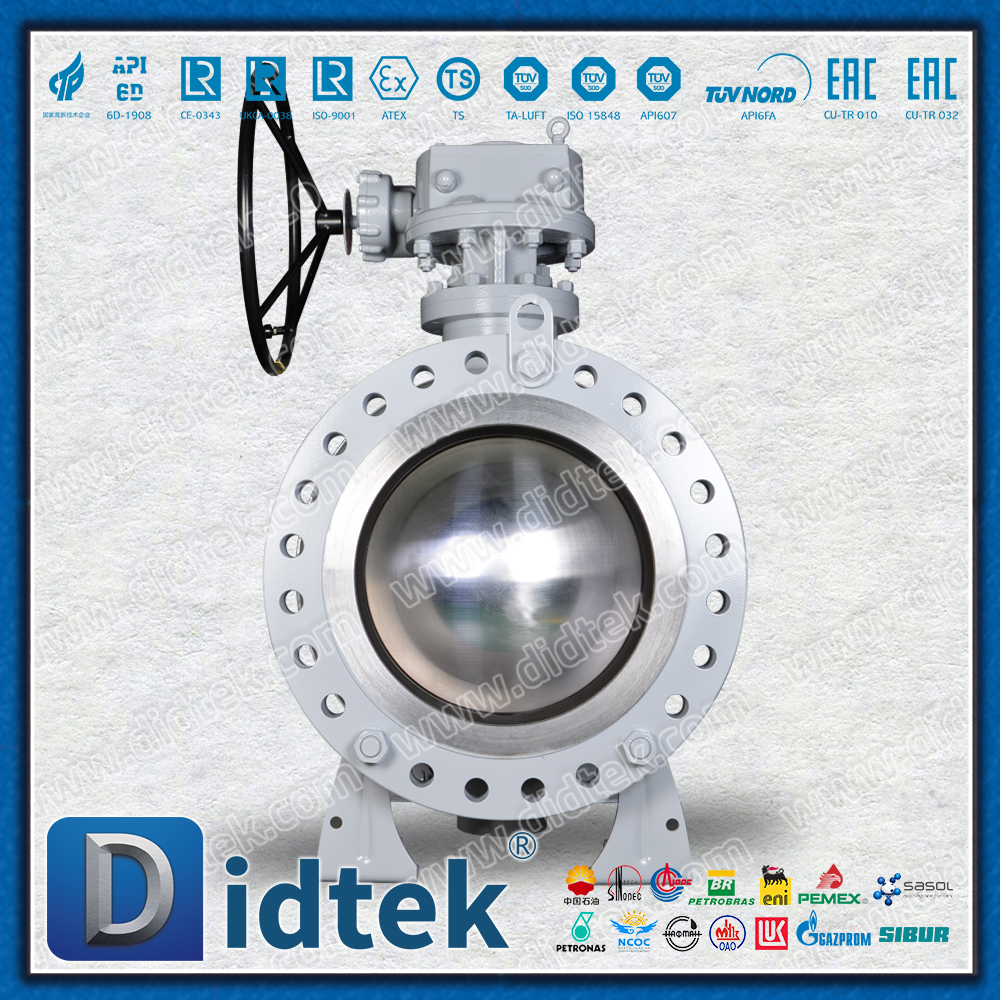

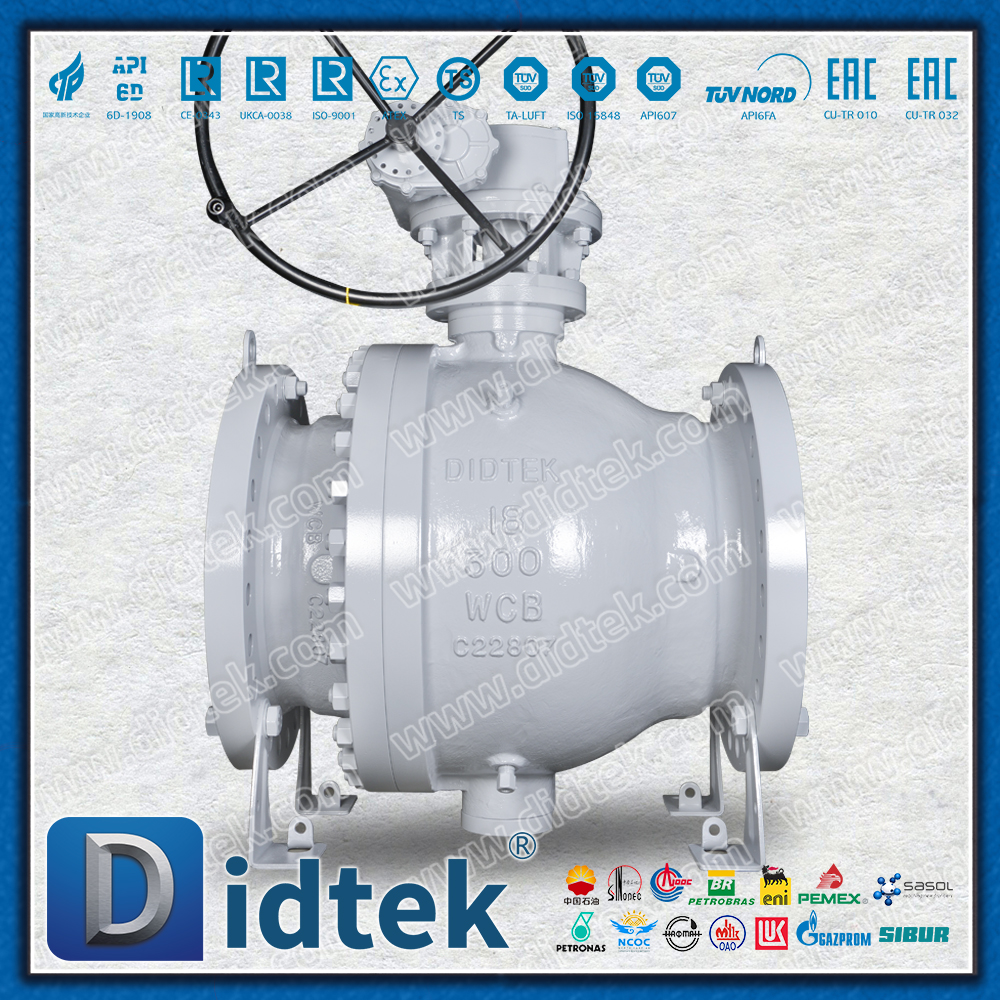

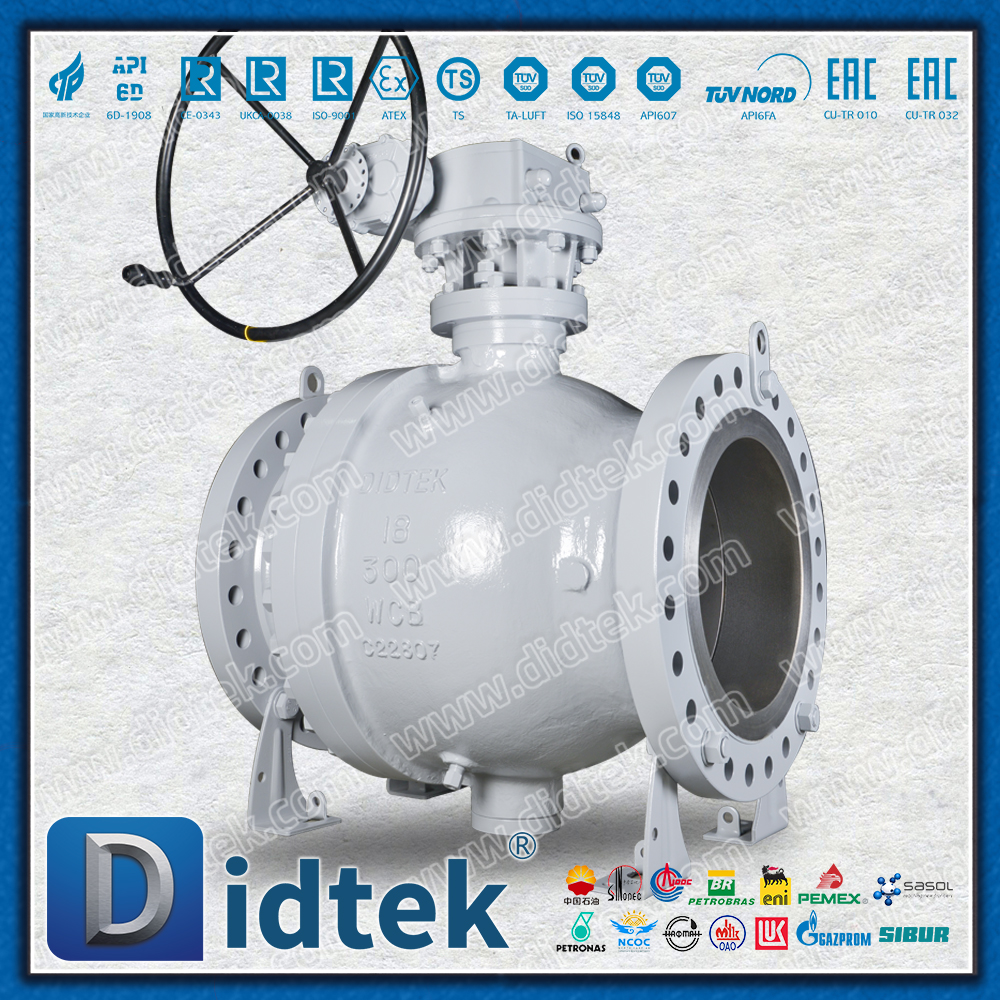

Van bi Trunnion bằng thép đúc kiểu hai mảnh 18 inch

Định vị sản phẩm cốt lõi

Sản phẩm này là một loại van bi đặc biệt dành cho đường ống áp suất cao có đường kính lớn. Nó sử dụng cấu trúc tách hai mảnh và thiết kế bóng cố định trục tai. Kết hợp với thân van bằng thép đúc ASTM A216 WCB, nó được thiết kế đặc biệt cho các điều kiện làm việc áp suất cao và đường kính lớn như đường ống dẫn dầu, khí đốt tự nhiên và nước để đảm bảo hoạt động ổn định lâu dài và bịt kín đáng tin cậy trong môi trường khắc nghiệt.

Thông số kỹ thuật chi tiết

Đặc điểm thiết kế cốt lõi

1. Cấu trúc thân van hai mảnh

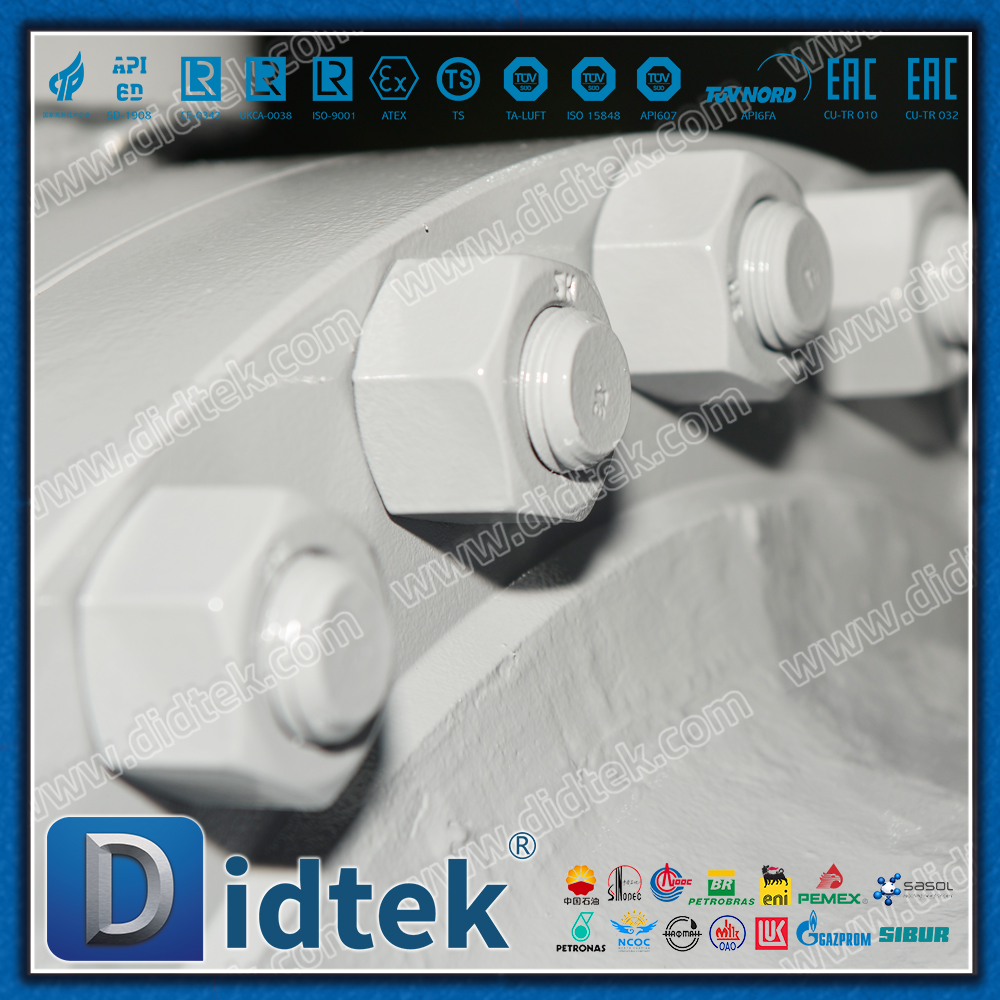

Thuận tiện khi bảo trì: Phần giữa thân van được chia thành hai nửa được liên kết bằng bu lông cường độ cao, thuận tiện cho việc kiểm tra và thay thế các bộ phận bên trong (bi, đế van)

Độ ổn định của kết cấu: So với cấu trúc ba mảnh, một bộ đệm kín được giảm bớt, nâng cao độ cứng tổng thể và độ tin cậy bịt kín của thân van

Tính kinh tế: Vừa đảm bảo khả năng bảo trì, chi phí sản xuất lại thấp hơn so với cấu trúc ba mảnh

2. Thiết kế bóng cố định trục tai

Hoạt động với mô-men xoắn thấp: Bóng được cố định thông qua trục tai trên và dưới, loại bỏ lực đẩy trực tiếp của áp suất trung bình lên bóng. Mômen hoạt động giảm đi đáng kể, chỉ bằng 1/3 đến 1/2 so với van bi nổi

Khả năng ứng dụng áp suất cao: Đặc biệt phù hợp với điều kiện làm việc áp suất cao từ Loại 600 trở lên và hiệu suất bịt kín không bị ảnh hưởng bởi sự biến động của áp suất đường ống

Chức năng ngắt và xả kép: Khi van ở trạng thái đóng, nó có thể đồng thời cách ly ngược dòng và hạ lưu và giải phóng áp suất bên trong khoang van một cách an toàn

3. Ưu điểm của vật liệu thép đúc

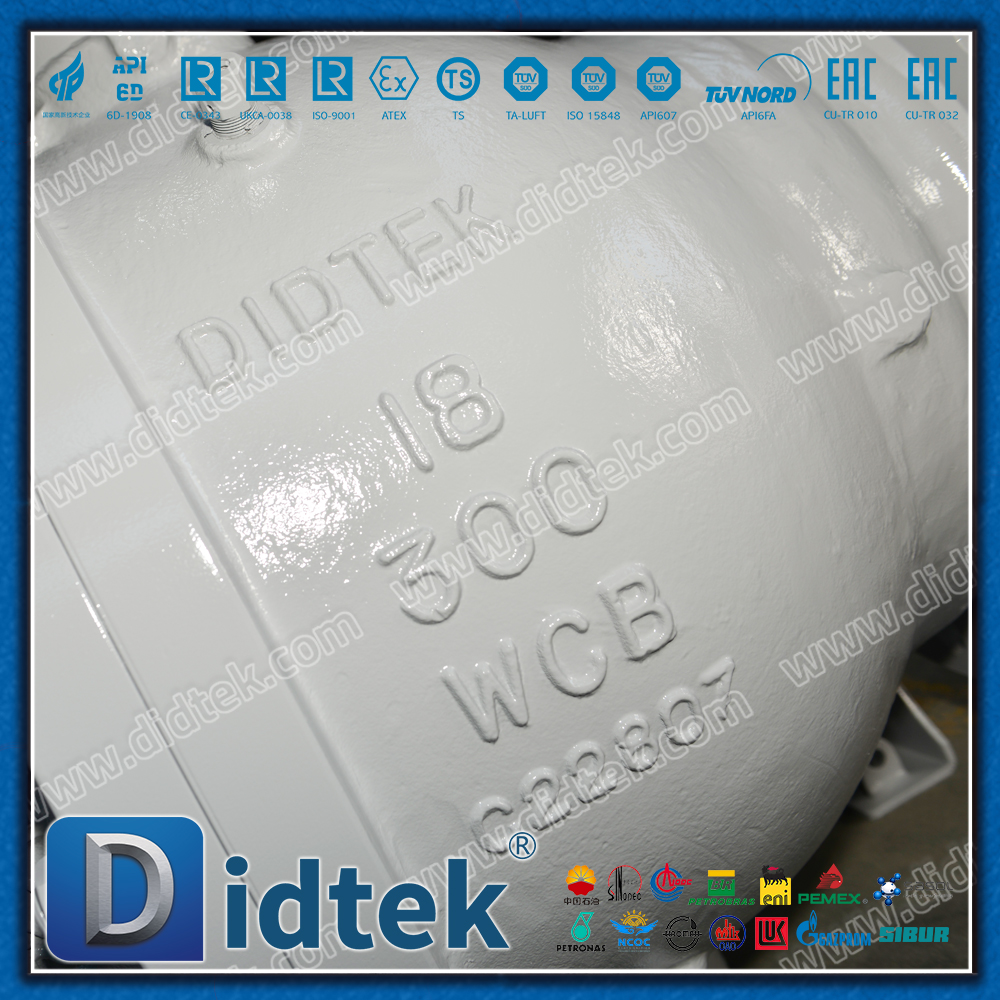

Độ bền cao: Thép đúc ASTM A216 WCB mang lại tính chất cơ học và khả năng chịu áp lực tuyệt vời

Kinh tế và bền bỉ: Thích hợp cho các phương tiện không ăn mòn như dầu, khí tự nhiên, nước, hơi nước, v.v., với hiệu quả chi phí vượt trội

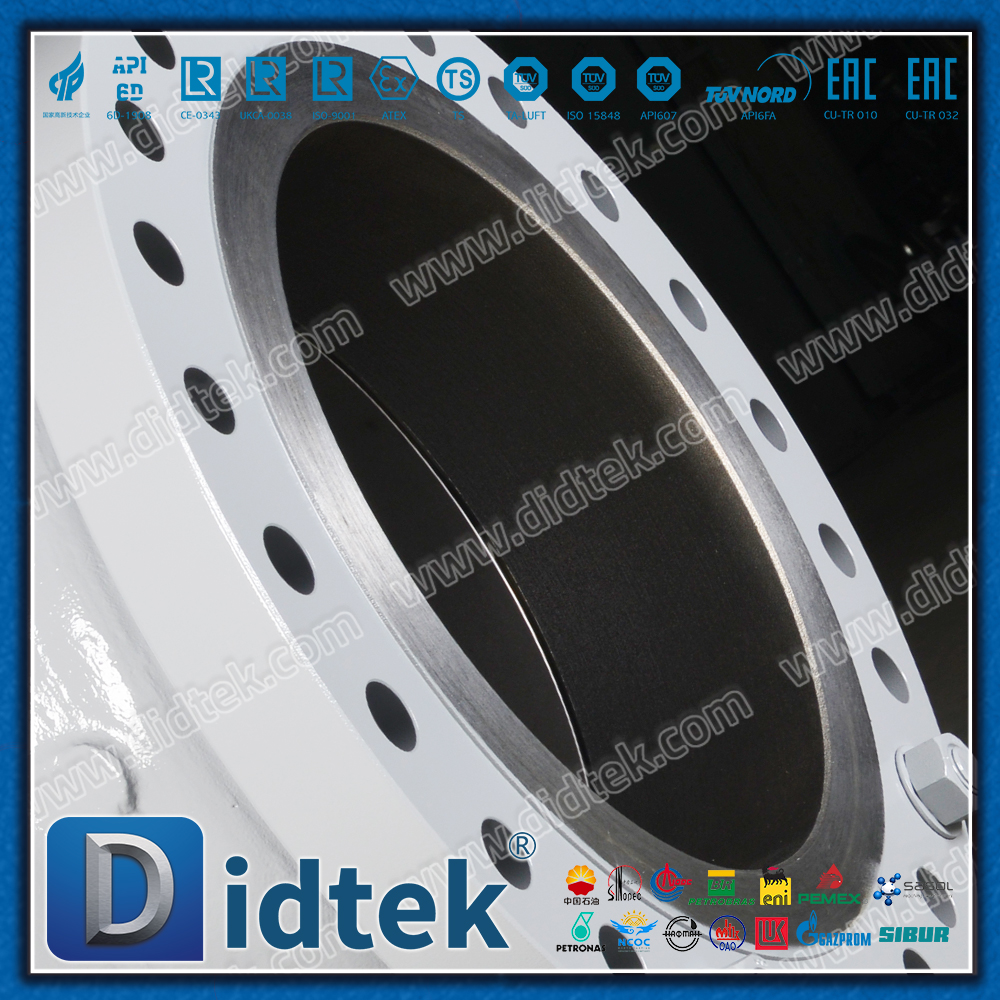

Tính linh hoạt của hàn: Các cổng thân van có thể được sửa đổi tại chỗ bằng cách hàn đối đầu theo yêu cầu

Hiệu suất và lợi thế

Các lĩnh vực ứng dụng điển hình

Dầu khí: Van ngắt đường ống đường dài, van xử lý cho trạm, bãi

Khí đô thị: Van điều khiển đường chính, van khóa tại trạm cổng

Hệ thống cấp nước: Van điều khiển cho đường ống dẫn nước lớn, van vào và ra của trạm bơm

Năng lượng và điện năng: Van điều khiển chính cho hệ thống nước làm mát trạm điện

Đường ống công nghiệp: Kiểm soát các phương tiện xử lý có đường kính lớn khác nhau

Đề xuất cài đặt và bảo trì

Kiểm tra trước khi lắp đặt: Xác nhận rằng thông số kỹ thuật của van phù hợp với đường ống và loại bỏ mọi mảnh vụn khỏi đường ống

Hướng lắp đặt: Xem xét hướng dòng chảy trung bình phù hợp với hướng chỉ định của van

Không gian vận hành: Dành đủ không gian cho bộ truyền động và bảo trì

Bảo trì thường xuyên

Hàng tháng: Kiểm tra rò rỉ và hiệu suất hoạt động

Hàng năm: Tiến hành kiểm tra hiệu suất bịt kín

Nên tiến hành tháo gỡ và bảo trì toàn diện ba năm một lần

Bản tóm tắt

Van bi cố định trục tai bằng thép đúc hai mảnh 18 inch là loại van công nghiệp hiệu suất cao tích hợp đường kính lớn, khả năng chịu áp suất cao và bảo trì thuận tiện. Thiết kế cố định trục tai của nó đảm bảo hoạt động với mô-men xoắn thấp và tuổi thọ bịt kín dài trong điều kiện áp suất cao, trong khi cấu trúc hai mảnh đảm bảo độ bền của thân van đồng thời mang lại khả năng bảo trì tuyệt vời. Nó phù hợp để kiểm soát các đường ống có đường kính lớn trong các điều kiện làm việc khắc nghiệt khác nhau và là lựa chọn lý tưởng cho các đường ống đường dài và hệ thống công nghiệp lớn.
