Q447F-100C
DIDTEK
TRBV-FTBV-048
| Tình trạng sẵn có: | |
|---|---|
| Số: | |

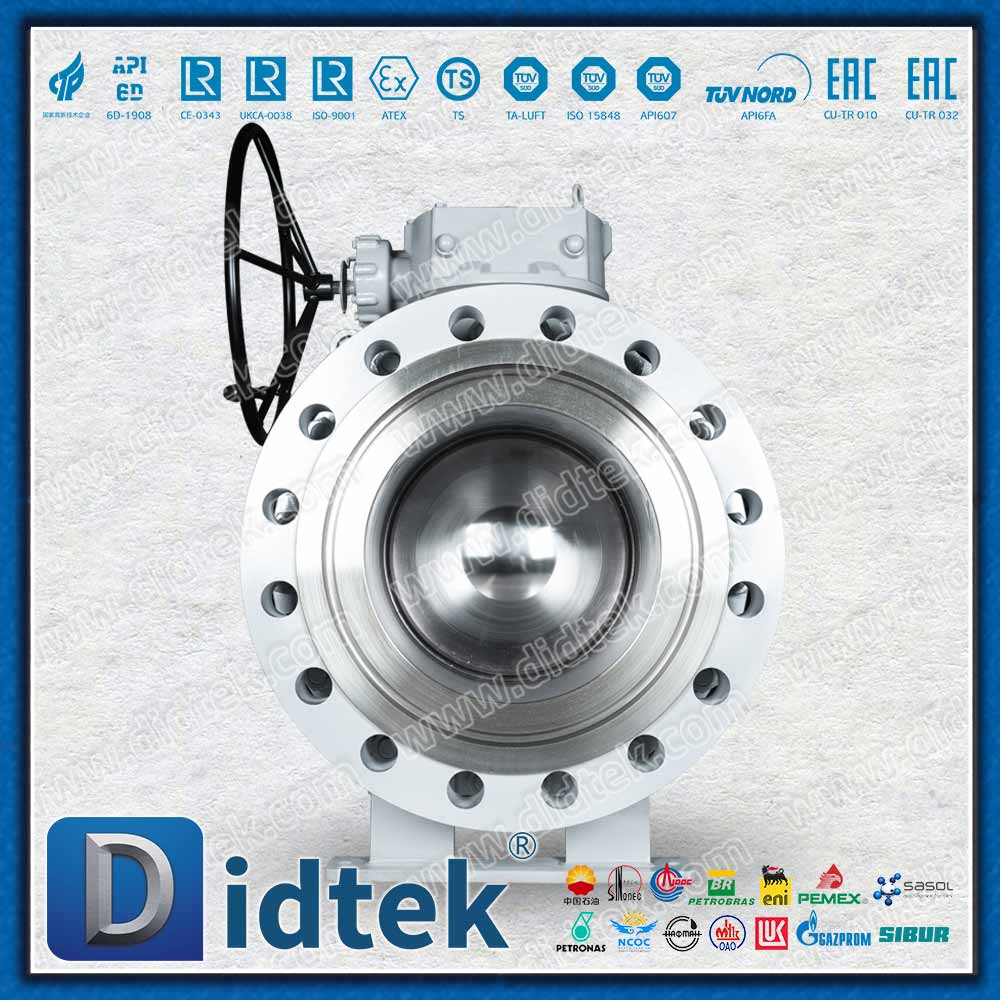

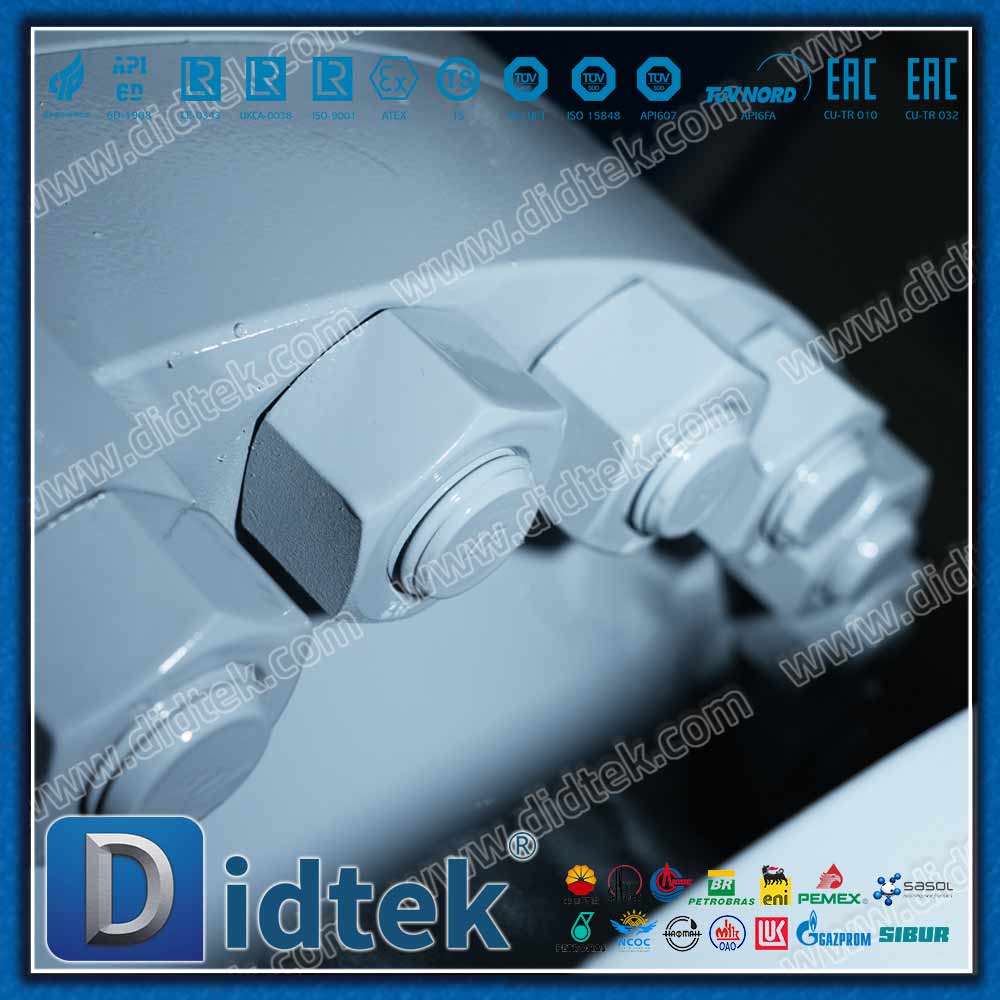

Van bi Trunnion bằng thép API API được thiết kế để cách ly đáng tin cậy trong các mạng lưới đường ống dẫn dầu, khí đốt và hóa dầu đòi hỏi khắt khe. Cấu trúc bằng thép carbon chịu lực cao và kiến trúc bóng cố định nhằm mục đích chịu được tải trọng đường ống cao trong khi vẫn duy trì hiệu suất ngắt ổn định.
Bi gắn trên trục được hỗ trợ về mặt cơ học sao cho lực đẩy áp suất đường được truyền qua hệ thống trục thay vì trực tiếp vào ghế hạ lưu. Điều này giúp giảm tải trọng chỗ ngồi và mô-men xoắn vận hành, đặc biệt có giá trị đối với dịch vụ có lỗ khoan lớn và áp suất cao.
Van có thể được cung cấp với cấu hình cổng đầy đủ hoặc cổng giảm và với các kết nối cuối RF, RTJ hoặc hàn đối đầu theo yêu cầu của dự án. Các tùy chọn trang trí bên trong có thể bao gồm các bề mặt được xử lý ENP hoặc các thành phần hợp kim chống ăn mòn trong đó môi trường xử lý cần được bảo vệ bổ sung.

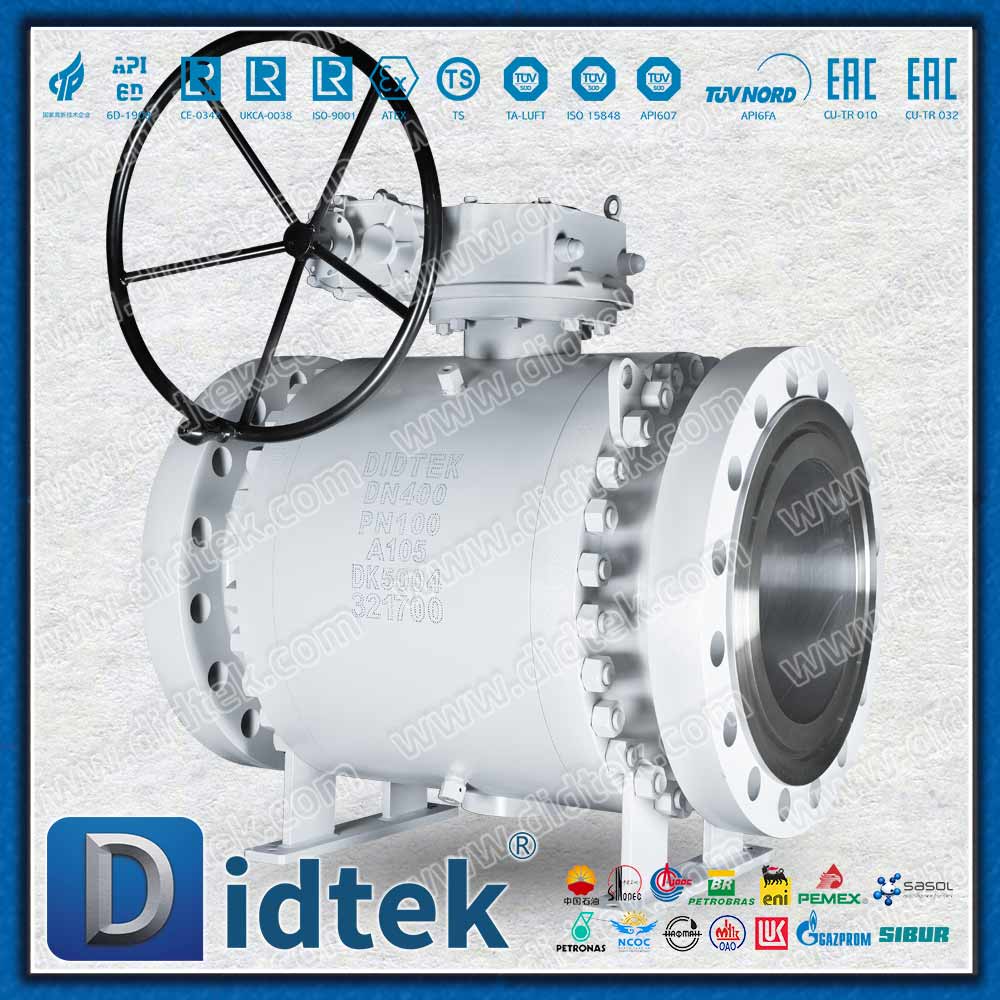

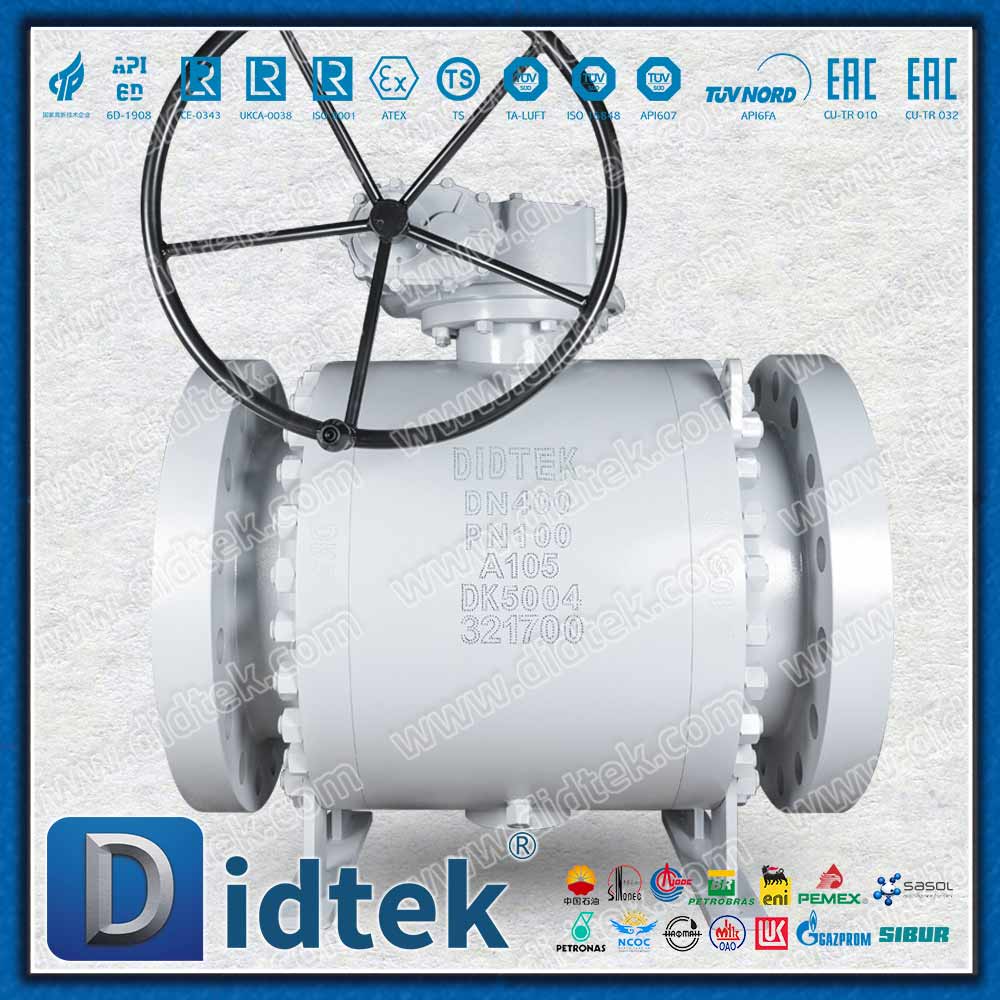

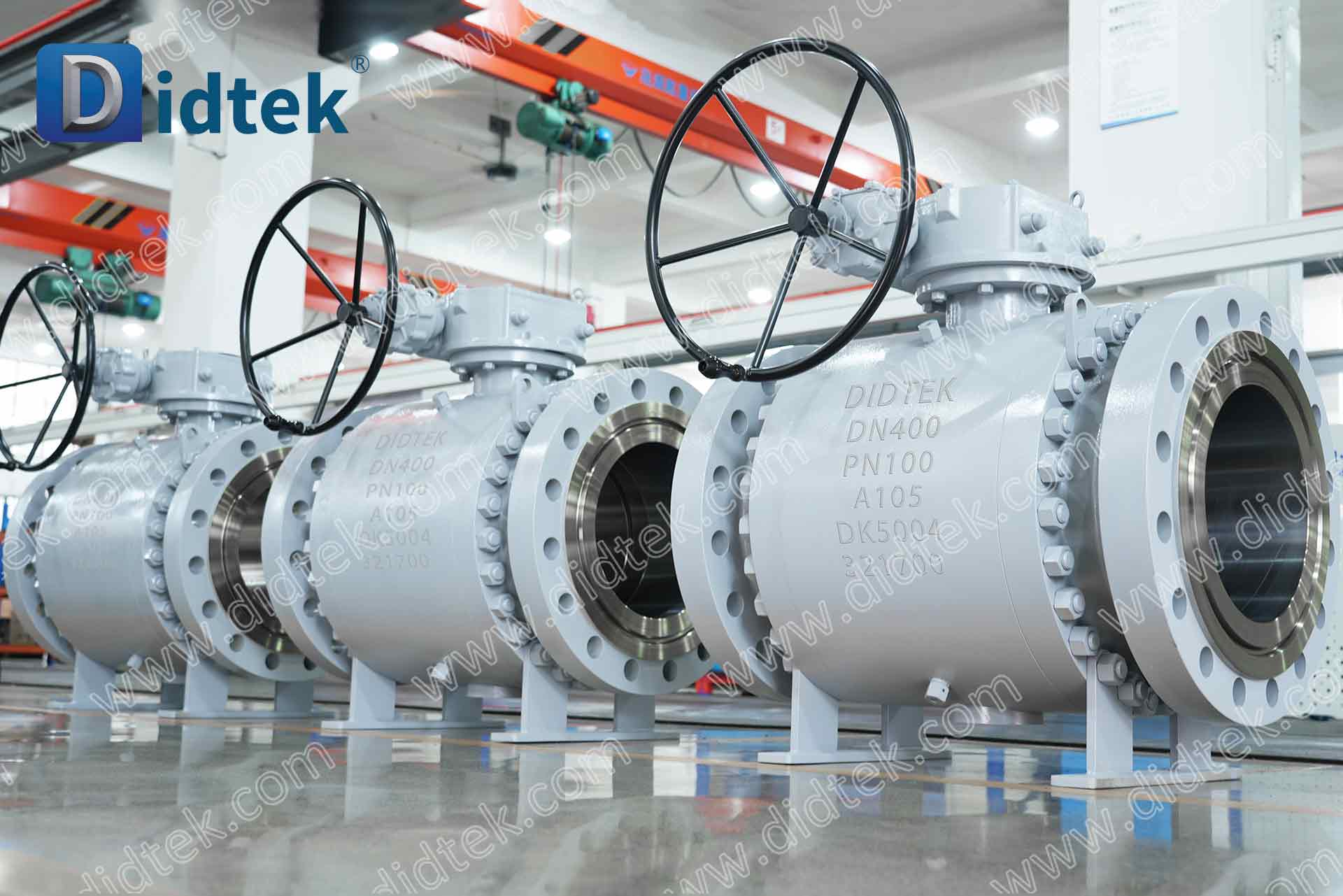

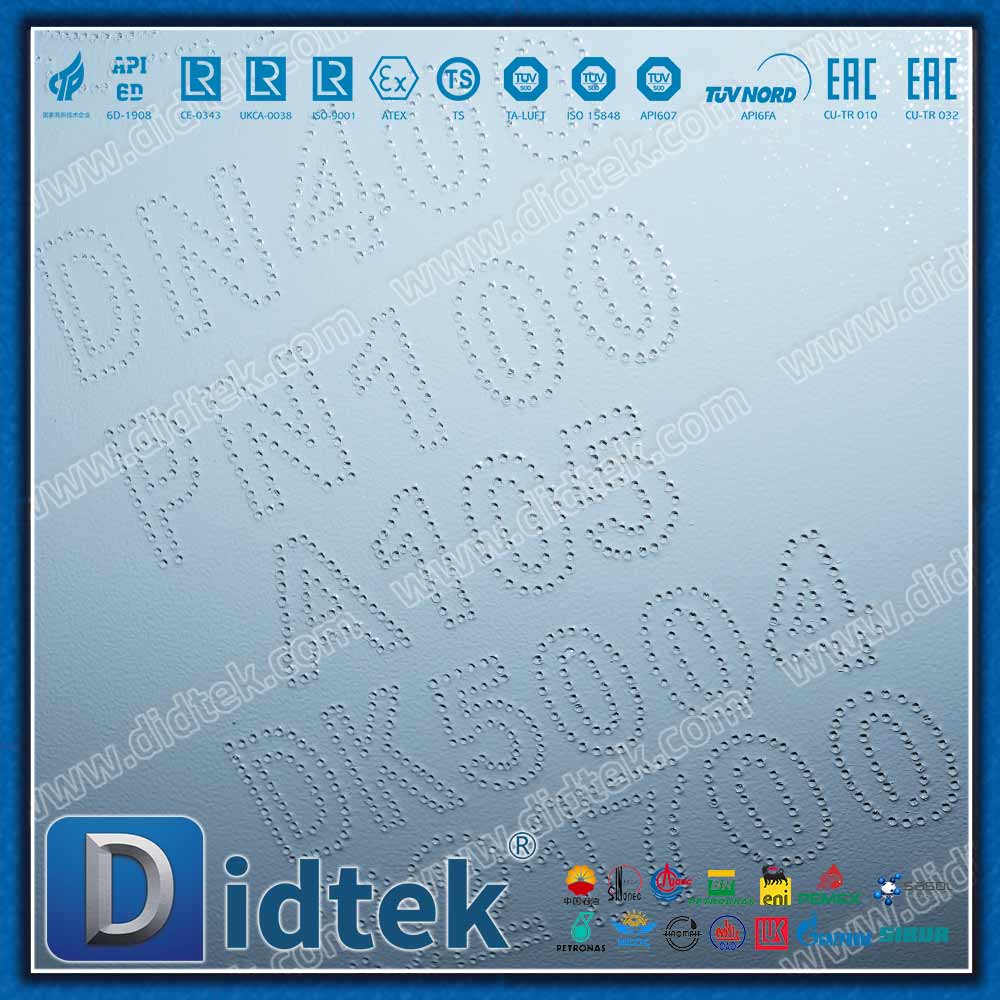

Cấu hình sản phẩm hiện tại được liệt kê với thân máy A105, ghế mềm DEVLON, kích thước DN400 và mức áp suất PN100 . Cấu trúc thân rời và vận hành bánh răng trục vít hỗ trợ lắp đặt thực tế, vận hành có kiểm soát và bảo trì định kỳ.
Tên thông số | tham số |
Phạm vi kích thước | DN400 |
Phạm vi áp suất | PN100 |
Vật liệu | A105 |
Niêm phong | Ghế mềm: DEVLON |
Phạm vi nhiệt độ | -29°C ~ 100°C |
Thiết kế theo | GB/T 12237 |
Mặt đối mặt | GB/T 12221 |
Mặt bích cuối | GB/T 20592 |
Loại kết nối cuối | RJ |
An toàn cháy nổ | API 6FA |
Kiểm tra và thử nghiệm | GB/T 13927 |
Vận hành | bánh giun |
Kiểu cơ thể | Chia thân |
Loại van | Van bi Trunnion |
Phương tiện phù hợp | Nước, hơi nước, dầu và chất lỏng ăn mòn tương thích |
Cấu trúc gắn trên trục: Quả bóng cố định được hỗ trợ về mặt cơ học để giảm tải trực tiếp lên ghế và giúp duy trì mô-men xoắn vận hành được kiểm soát dưới áp suất.
Tùy chọn chỗ ngồi DBB / DIB: Việc sắp xếp chỗ ngồi có lò xo độc lập có thể được cấu hình cho các nhiệm vụ Khối đôi và Chảy máu hoặc Cách ly kép và Chảy máu theo triết lý cách ly cần thiết.
Phun chất bịt kín khẩn cấp: Các điểm phun thứ cấp tùy chọn ở thân và ghế cung cấp phương án dự phòng bảo trì nếu bề mặt bịt kín chính bị ảnh hưởng bởi các mảnh vụn hoặc hư hỏng nhỏ.
Tính năng an toàn: Tính liên tục chống tĩnh điện, thân chống nổ và các tính năng thiết kế an toàn chống cháy hỗ trợ dịch vụ đường ống hydrocarbon có yêu cầu cao.
Thương hiệu | DIDTEK |
Kết cấu | bóng trunnion |
Vật liệu | Thép cacbon |
Kiểu | Van bi rèn |
Bài kiểm tra | 100% số lượng được kiểm tra trước khi giao hàng |
Bảo đảm | 18 tháng sau khi giao hàng và 12 tháng sau khi lắp đặt |
Vận chuyển | 15 - 60 ngày |
Vật mẫu | Mẫu có sẵn của Didtek Valve |
Màu sắc | Yêu cầu của khách hàng |
đóng gói | Vỏ gỗ dán |
MOQ | 1 bộ |
Giấy chứng nhận | API6D, CE, UKCA, ISO 9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA, v.v. |
Nơi xuất xứ | Chiết Giang, Trung Quốc (đại lục) |
Chi tiết giao hàng | Vận chuyển trong 15-30 ngày sau khi thanh toán |
Port | Thượng Hải hoặc Ninh Ba |
Điều khoản thanh toán | L/C, D/A, D/P, T/T, Western Union |
Van bi Trunnion bằng thép Carbon được thiết kế để cách ly đường ống hạng nặng, nơi cần vận hành ổn định, ngăn chặn áp suất mạnh mẽ và hệ thống bịt kín có thể bảo trì.
Đường ống khí đốt tự nhiên: Thích hợp để cách ly đường ống chính, trạm máy nén và mạng truyền tải nơi thiết kế trục giúp quản lý áp suất chênh lệch cao.
Nhà máy lọc dầu: Áp dụng cho các nhiệm vụ cách ly xử lý và vận chuyển dầu thô, hydrocarbon trong giới hạn áp suất, nhiệt độ và giới hạn cắt quy định.
Hệ thống điện & tiện ích: Có thể được áp dụng trong các đường ống dẫn nước, hơi nước và tiện ích tương thích, nơi cần có cách ly lỗ khoan lớn và vận hành hộp số được điều khiển.
Dự án đường ống công nghiệp: Cấu hình nhiều cổng, đường cắt và kết nối cuối hỗ trợ tích hợp vào các hệ thống đường ống xây dựng mới và trang bị thêm.
