Q47F-1500LBC
DIDTEK
TRBV-FTBV-046
| Tình trạng sẵn có: | |
|---|---|
| Số: | |

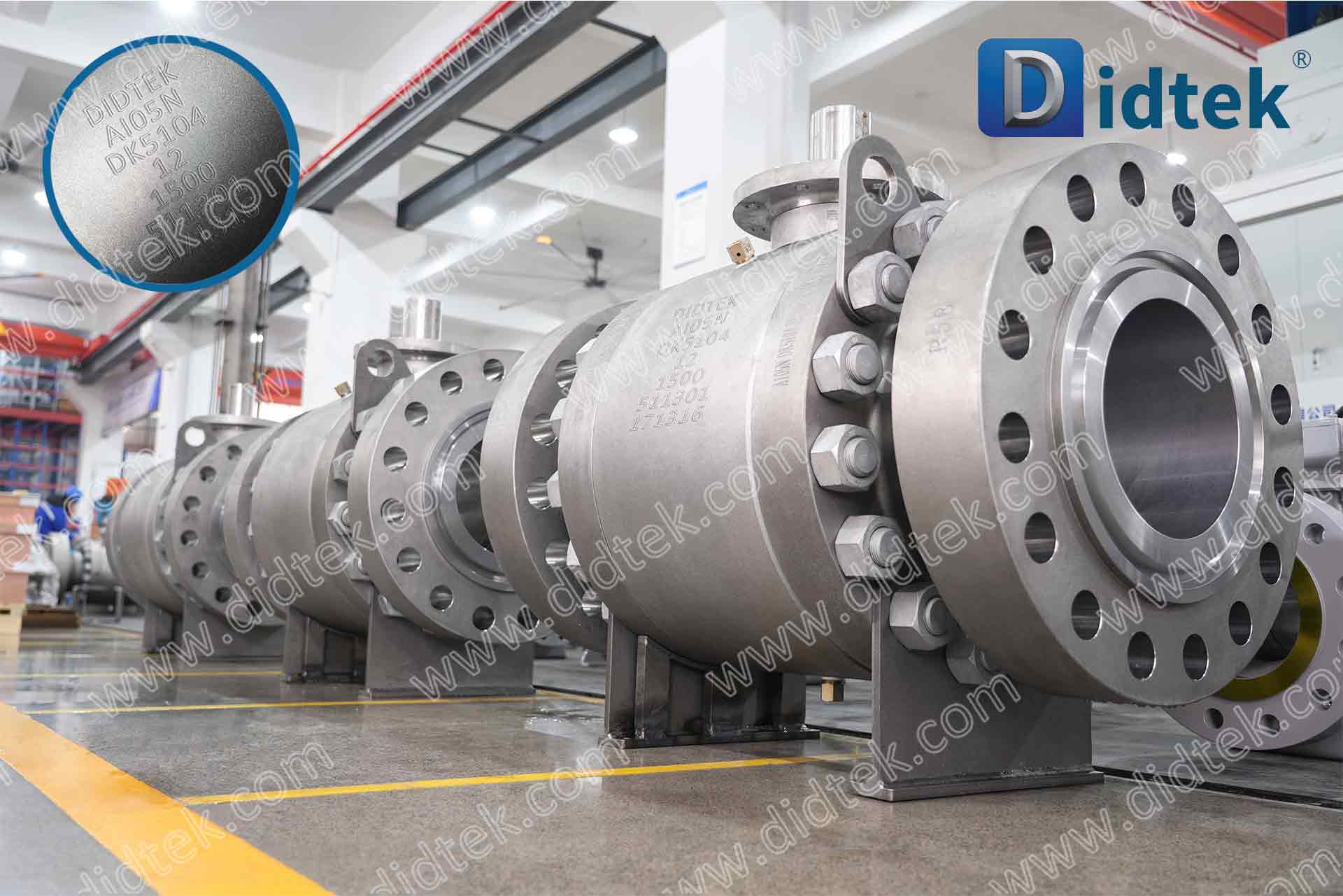

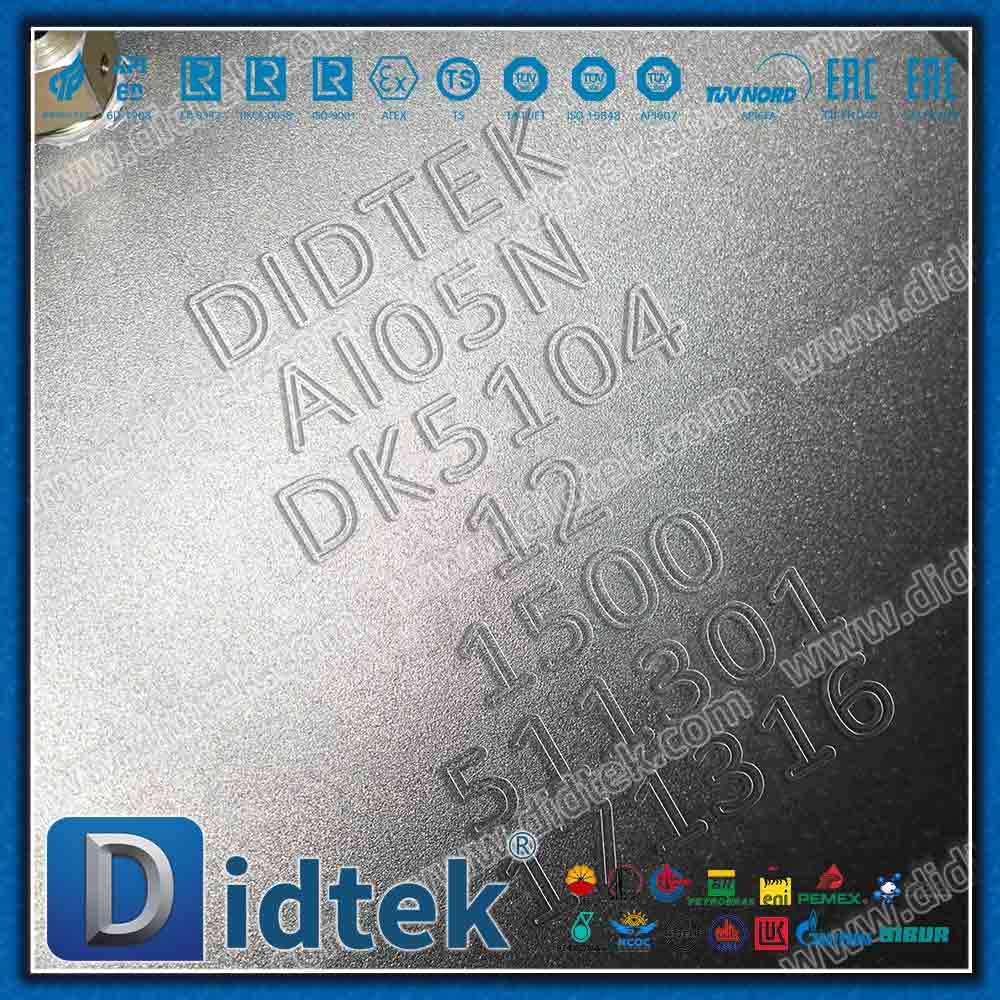

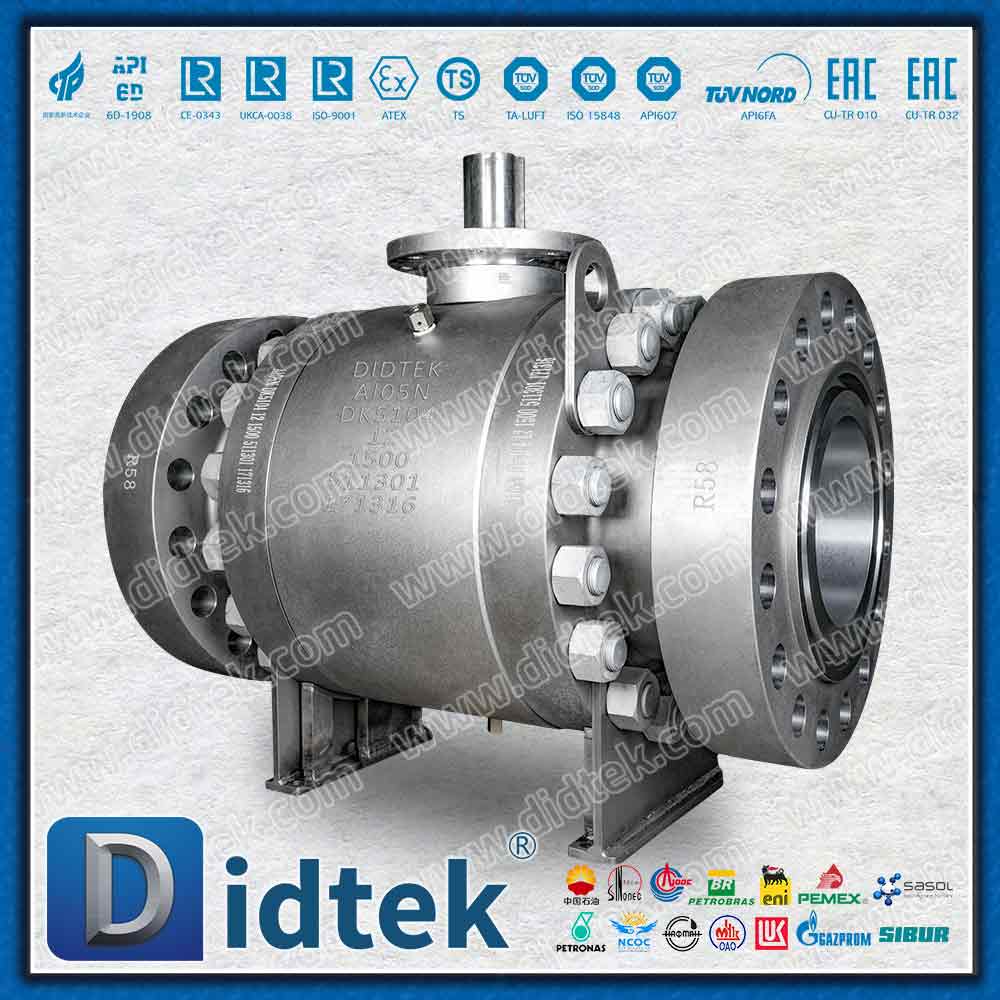

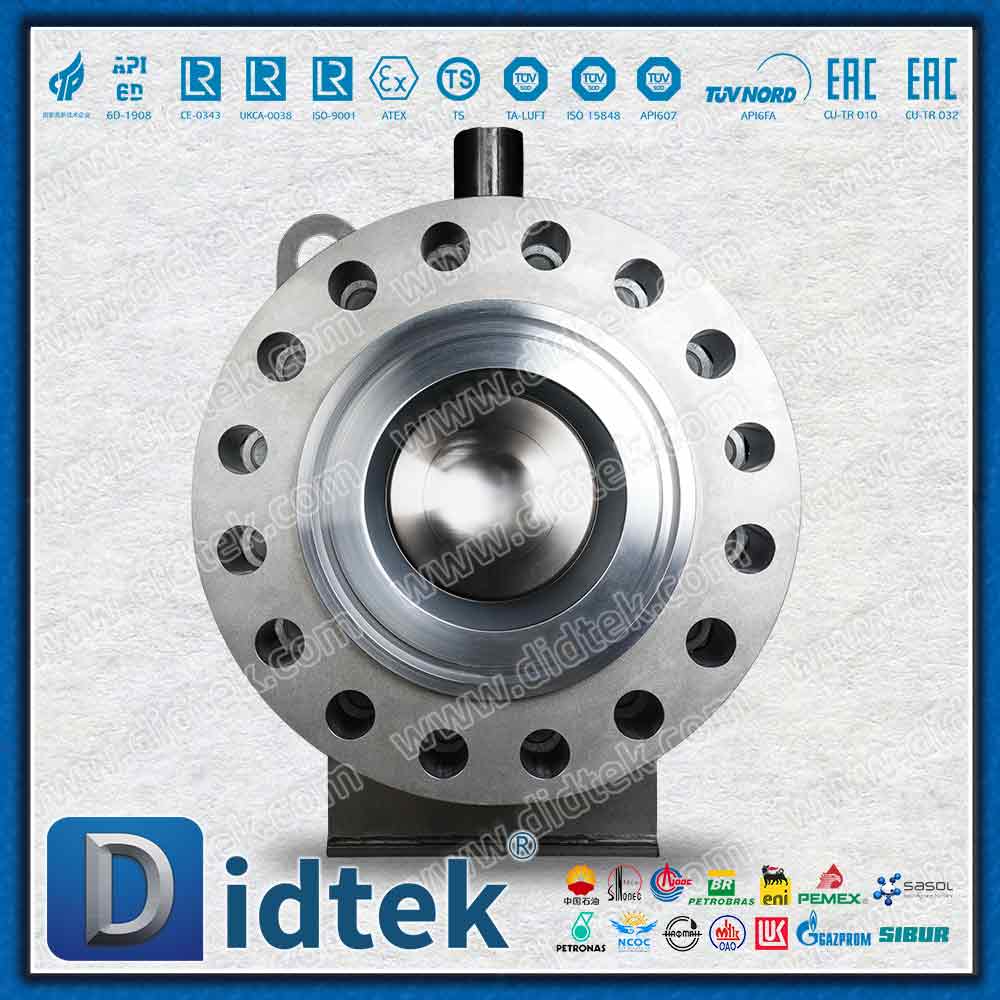

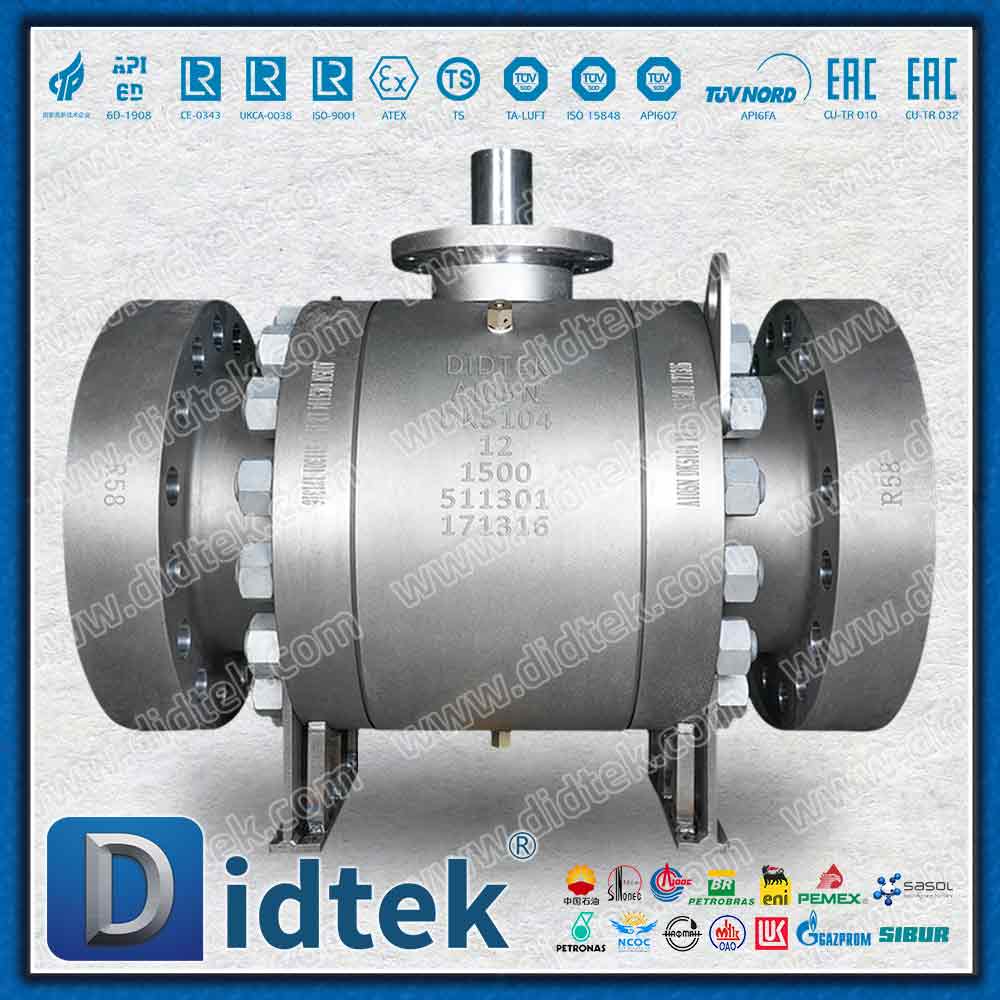

Van bi chặn và chảy máu đôi SPE × SPE (DBB) được thiết kế để cách ly đường ống đáng tin cậy trong các hệ thống kiểm soát chất lỏng áp suất cao đòi hỏi khắt khe. Với cấu trúc gắn trên trục chắc chắn và thân bằng thép cacbon rèn A105N, van sử dụng cấu hình ghế SPE (Hiệu ứng Piston đơn) ở cả phía thượng nguồn và hạ lưu để cung cấp khả năng bịt kín độc lập chống lại áp suất đường ống.
Khi van đóng hoàn toàn, hai ghế SPE sẽ cách ly áp suất ở cả hai đầu đường ống. Môi trường bị mắc kẹt bên trong khoang thân van sau đó có thể được thông hơi hoặc thoát ra một cách an toàn thông qua kết nối xả. này Thiết kế Khối kép và Chảy máu hỗ trợ xác minh độ kín chỗ ngồi, giải phóng áp suất và các quy trình bảo trì an toàn hơn.
Thiết kế ghế SPE cũng cung cấp chức năng giảm áp suất khoang tự động . Nếu áp suất bên trong khoang cơ thể tăng lên do sự giãn nở nhiệt của chất lỏng bị mắc kẹt, chỗ ngồi có thể di chuyển ra khỏi quả bóng và giải phóng áp suất khoang quá mức về phía đường ống. Thiết kế tự giảm này giúp giảm nguy cơ tích tụ áp suất quá mức bên trong khoang van.
Được thiết kế theo API 6D , van này có mức áp suất 1500LB , kết cấu thân tách rời, ghế mềm DEVLON và kết nối mặt bích RF. Bi gắn trên trục được hỗ trợ cơ học để duy trì vị trí ổn định dưới áp suất chênh lệch cao đồng thời giúp kiểm soát mô-men xoắn vận hành.
Van có thể được sử dụng trong dầu, khí đốt, nước, hơi nước và các hệ thống đường ống công nghiệp tương thích khác trong giới hạn áp suất, nhiệt độ và vật liệu quy định. Sự kết hợp giữa cách ly DBB, ghế tự giảm SPE và kết cấu gắn trên trục khiến nó đặc biệt phù hợp cho các ứng dụng yêu cầu ngắt đáng tin cậy và quản lý áp suất khoang được kiểm soát.
Tên thông số | tham số |
|---|---|
Phạm vi kích thước | 12" |
Phạm vi áp suất | 1500LB |
Vật liệu | A105N |
Niêm phong | Ghế mềm: DEVLON |
Phạm vi nhiệt độ | -29°C ~ 95°C |
Tiêu chuẩn thiết kế | API 6D |
Mặt đối mặt | ASME B16.10 |
Mặt bích cuối | ASME B16.5 |
Loại kết nối cuối | RF |
An toàn cháy nổ | API 6FA |
Kiểm tra và thử nghiệm | API 598 |
Hoạt động | Thân trần |
Kiểu cơ thể | Chia thân |
Loại van | Van bi Trunnion |
Phương tiện phù hợp | Nước, hơi nước, dầu và một số chất lỏng ăn mòn |
Cấu hình ghế SPE × SPE: Cả ghế thượng nguồn và hạ lưu đều sử dụng thiết kế Hiệu ứng Piston đơn. Áp suất đường ống đẩy từng chỗ ngồi về phía quả bóng để thiết lập độ kín độc lập.

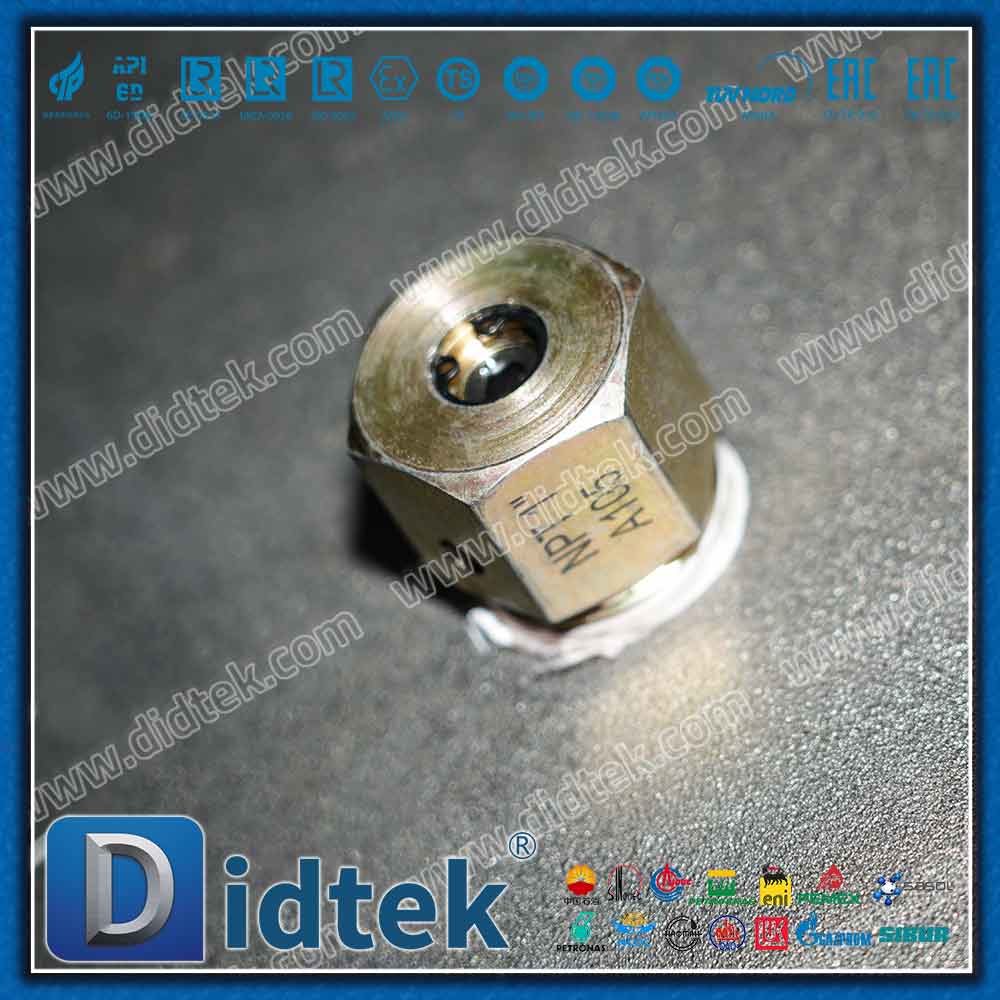

Chức năng chặn và xả kép: Khi van đóng hoàn toàn, áp suất có thể được cách ly khỏi cả hai hướng đường ống, trong khi vật liệu bị mắc kẹt bên trong khoang cơ thể có thể được thông hơi hoặc thoát ra ngoài qua kết nối xả.
Tự động giảm áp suất khoang: Nếu áp suất khoang bị kẹt tăng lên trên áp suất đường ống do giãn nở nhiệt, ghế SPE có thể di chuyển ra khỏi quả bóng và giải phóng áp suất quá mức trở lại đường ống.
Thiết kế gắn trên trục: Quả bóng được hỗ trợ cơ học bởi cấu trúc trục, giúp duy trì sự liên kết ổn định và mô-men xoắn vận hành được kiểm soát trong điều kiện sử dụng áp suất cao.
Thương hiệu | DIDTEK |
Kết cấu | bóng trunnion |
Vật liệu | Thép cacbon |
Kiểu | Van bi rèn |
Bài kiểm tra | 100% số lượng được kiểm tra trước khi giao hàng |
Bảo đảm | 18 tháng sau khi giao hàng và 12 tháng sau khi lắp đặt |
Vận chuyển | 15 - 60 ngày |
Vật mẫu | Mẫu có sẵn của Didtek Valve |
Màu sắc | Yêu cầu của khách hàng |
đóng gói | Vỏ gỗ dán |
MOQ | 1 bộ |
Giấy chứng nhận | API 6D, CE, UKCA, ISO 9001, TS, EAC, ISO 15848, TA-LUFT, API 607, API 6FA, v.v. |
Nơi xuất xứ | Chiết Giang, Trung Quốc (đại lục) |
Chi tiết giao hàng | Vận chuyển trong 15-30 ngày sau khi thanh toán |
Port | Thượng Hải hoặc Ninh Ba |
Điều khoản thanh toán | L/C, D/A, D/P, T/T, Western Union |
Van bi chặn đôi SPE × SPE và Van bi chảy máu được thiết kế cho các ứng dụng cách ly đường ống áp suất cao, trong đó việc ngắt đáng tin cậy, quản lý áp suất khoang và khả năng tiếp cận bảo trì an toàn là rất quan trọng. Kết cấu thép cacbon rèn A105N, định mức áp suất 1500LB và cách bố trí đế SPE tự giảm khiến nó phù hợp với các hệ thống đường ống công nghiệp đòi hỏi khắt khe.
Truyền dầu khí: Được sử dụng làm van cách ly trong đường ống truyền dầu và khí đốt, nơi chức năng Chặn kép và Chảy máu có thể giúp cách ly các phần của đường ống và quản lý áp suất bị mắc kẹt bên trong khoang thân van.
Nhà máy lọc dầu & hóa dầu: Thích hợp cho các dây chuyền xử lý và chuyển giao hydrocarbon yêu cầu ngắt áp suất cao, kết cấu van an toàn cháy nổ và cách ly đường ống đáng tin cậy.
Dịch vụ đường ống chất lỏng: Thiết kế ghế SPE tự giảm đặc biệt hữu ích khi chất lỏng bị mắc kẹt có thể giãn nở do thay đổi nhiệt độ. Áp suất khoang quá mức có thể được giải phóng trở lại đường ống khi áp suất khoang vượt quá áp suất đường ống.
Hệ thống nước, hơi nước và dầu: Áp dụng cho các hệ thống đường ống xử lý nước, hơi nước và dầu trong giới hạn tương thích về áp suất, nhiệt độ và vật liệu quy định.
Cách ly bảo trì: Khi van đóng hoàn toàn, khoang trung tâm có thể được thông hơi hoặc thoát nước để hỗ trợ xác minh tính toàn vẹn của chỗ ngồi, kiểm tra áp suất và các quy trình bảo trì mà không chỉ dựa vào một rào cản bịt kín duy nhất.
