Q47F-300LBL
DIDTEK
TRBV-FTBV-047
| Tình trạng sẵn có: | |
|---|---|
| Số: | |

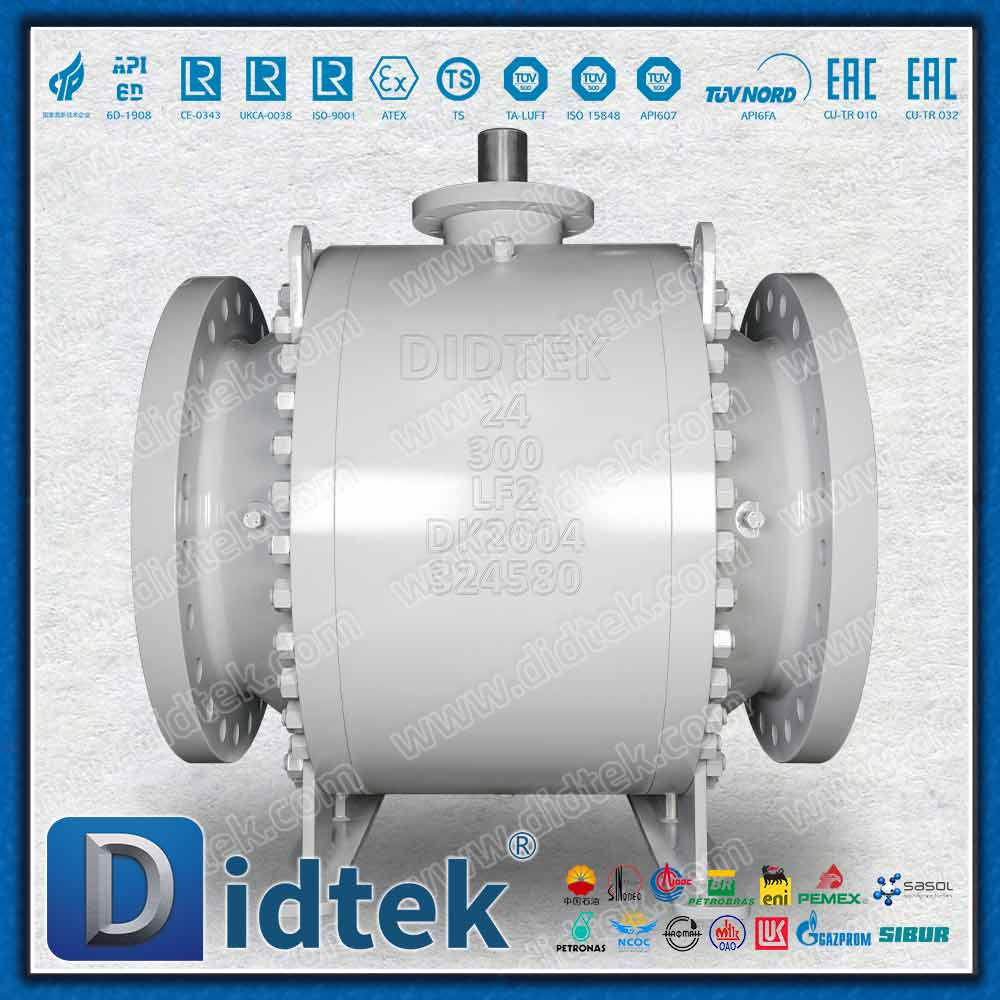

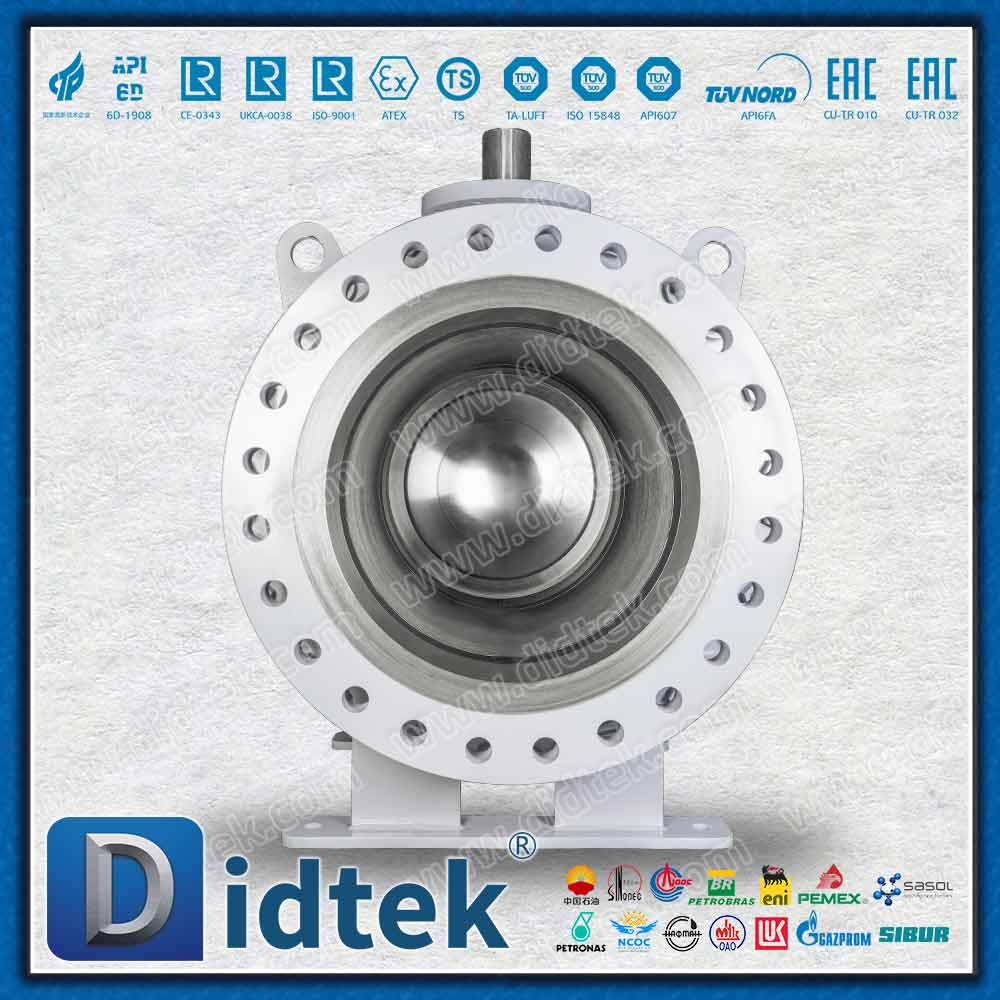

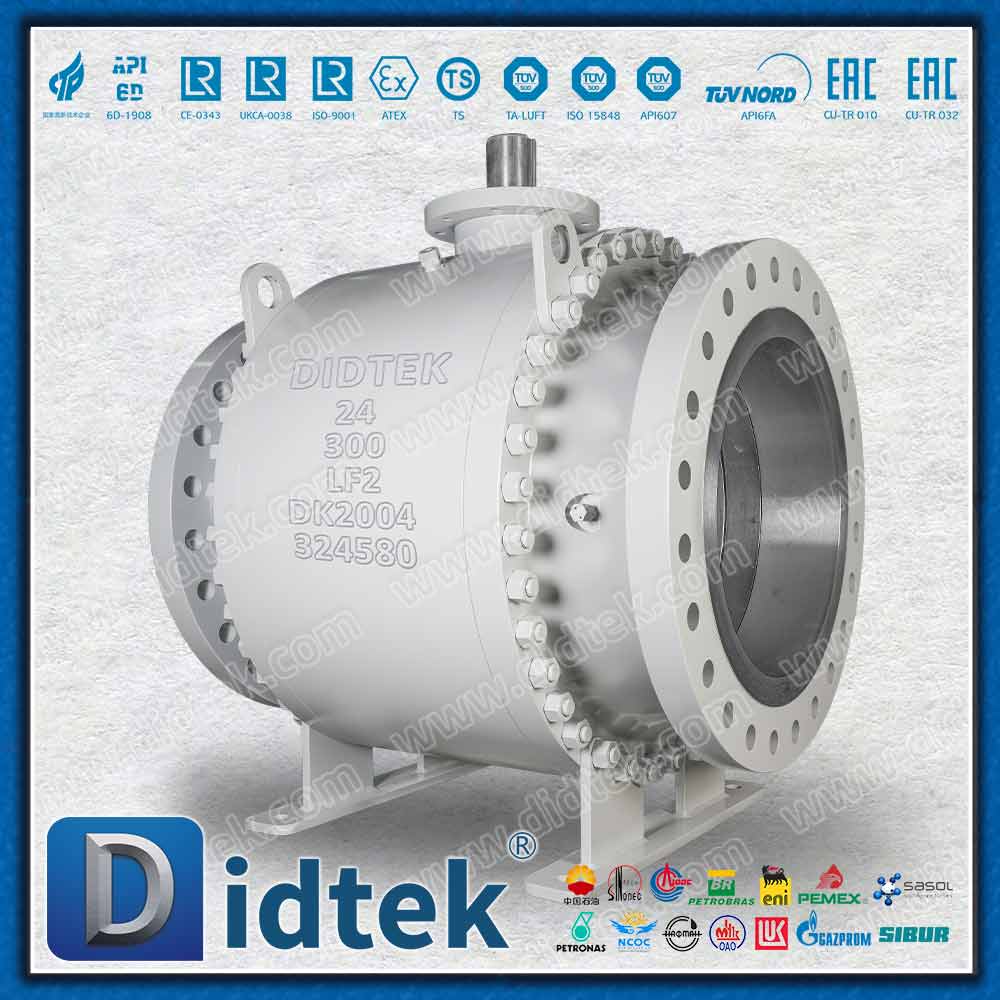

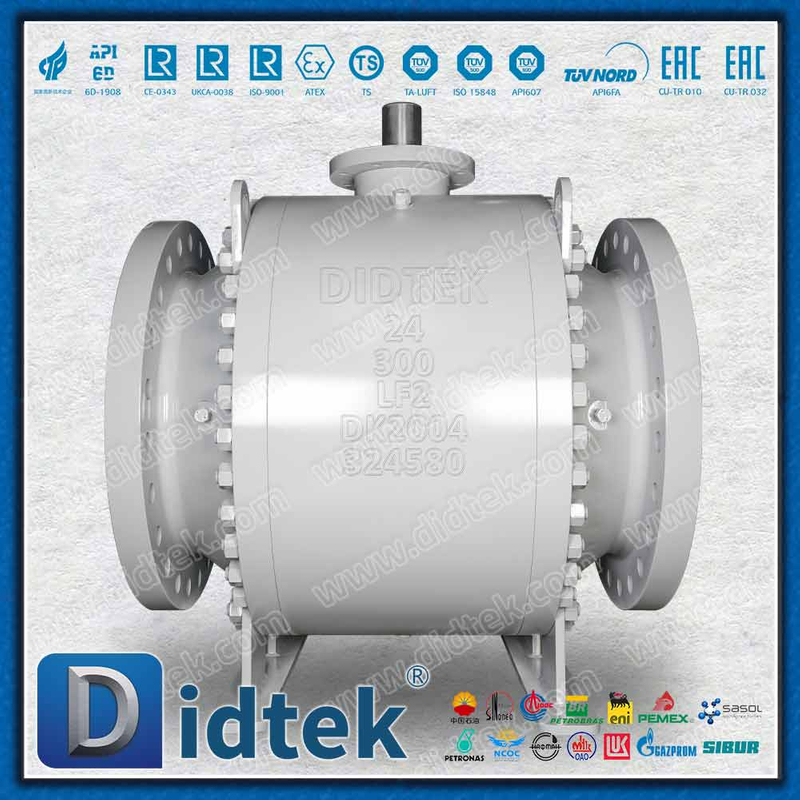

Van bi trục DPE × SPE DIB-1 / DIB-2 với cấu trúc tấm hỗ trợ được thiết kế để cách ly đường ống có tính toàn vẹn cao trong các ứng dụng yêu cầu hành vi bịt kín chỗ ngồi được xác định rõ ràng và quản lý áp suất khoang được kiểm soát.
Cấu trúc tấm đỡ cứng vững giữ chặt bi và hệ thống ổ trục, giúp hạn chế độ lệch của bi dưới lực đẩy đường ống cao. Sự sắp xếp này đặc biệt hữu ích cho kích thước 24 inch được liệt kê, trong đó độ ổn định của cấu trúc và khả năng chịu lực của ghế đều quan trọng để vận hành đáng tin cậy.
Van hỗ trợ các kết hợp ghế SPE và DPE khác nhau . Trong cách bố trí DIB-1, hai ghế DPE cung cấp các rào cản bịt kín hai chiều. Trong cách sắp xếp DIB-2, một ghế SPE và một ghế DPE kết hợp khả năng cách ly kép với đường dẫn giảm áp suất khoang xác định.
Cấu hình sản phẩm hiện tại sử dụng thép carbon nhiệt độ thấp LF2, ghế mềm DEVLON, xếp hạng Class 300 và thiết kế API 6D . Cấu trúc thân rời, các tính năng an toàn chống cháy và phun chất bịt kín tùy chọn hỗ trợ thêm cho việc bảo trì và dịch vụ đường ống quan trọng.
Tên thông số | tham số |
Phạm vi kích thước | 24" |
Phạm vi áp suất | 300LB |
Vật liệu | LF2 |
Niêm phong | Ghế mềm: DEVLON |
Phạm vi nhiệt độ | -29°C ~ 95°C |
Thiết kế theo | API 6D |
Mặt đối mặt | ASME B16.10 |
Mặt bích cuối | ASME B16.5 |
Loại kết nối cuối | RF |
An toàn cháy nổ | API 6FA |
Kiểm tra và thử nghiệm | API 598 |
Vận hành | Thân trần |
Kiểu cơ thể | Chia thân |
Loại van | Van bi Trunnion |
Phương tiện phù hợp | Nước, hơi nước, dầu và chất lỏng ăn mòn tương thích |
Tấm đỡ cứng: Các tấm đỡ chịu lực nặng giữ bi và vòng bi ở đúng vị trí, giúp giảm độ lệch của bi và tải trọng tựa không đều trong dịch vụ có lỗ khoan lớn.
Cấu hình DIB-1: Hai ghế DPE cung cấp hai tấm chắn kín hai chiều cho các ứng dụng yêu cầu cách ly kép với một trong hai hướng của đường ống.
Cấu hình DIB-2: Một ghế SPE và một ghế DPE kết hợp cách ly kép với đường dẫn áp suất khoang tự giảm được xác định.
An toàn & Bảo trì: Thiết kế chống tĩnh điện, thân chống nổ, kết cấu an toàn chống cháy và phun chất bịt kín khẩn cấp tùy chọn hỗ trợ các nhiệm vụ cách ly quan trọng.
Thương hiệu | DIDTEK |
Kết cấu | bóng trunnion |
Vật liệu | Thép cacbon nhiệt độ thấp |
Kiểu | Van bi rèn |
Bài kiểm tra | 100% số lượng được kiểm tra trước khi giao hàng |
Bảo đảm | 18 tháng sau khi giao hàng và 12 tháng sau khi lắp đặt |
Vận chuyển | 15 - 60 ngày |
Vật mẫu | Mẫu có sẵn của Didtek Valve |
Màu sắc | Yêu cầu của khách hàng |
đóng gói | Vỏ gỗ dán |
MOQ | 1 bộ |
Giấy chứng nhận | API6D, CE, UKCA, ISO 9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA, v.v. |
Nơi xuất xứ | Chiết Giang, Trung Quốc (đại lục) |
Chi tiết giao hàng | Vận chuyển trong 15-30 ngày sau khi thanh toán |
Port | Thượng Hải hoặc Ninh Ba |
Điều khoản thanh toán | L/C, D/A, D/P, T/T, Western Union |
Van bi trục tấm hỗ trợ DIB-1 / DIB-2 phù hợp với các nút đường ống quan trọng, nơi việc cách ly, quản lý áp suất và độ ổn định cấu trúc được xác minh là rất quan trọng.
Đế trượt đo lường chuyển giao quyền giám sát: Cung cấp sự cách ly tích cực xung quanh thiết bị đo sáng để giúp hạn chế việc bỏ qua ngoài ý muốn trong quá trình đo lường và bảo trì.
Đa tạp sản phẩm: Hỗ trợ phân tách các luồng quy trình khác nhau và định tuyến được kiểm soát trong các mạng truyền dầu, khí đốt và chất lỏng phức tạp.
Trạm khởi động và thu lợn: Cấu hình ghế DIB cung cấp các rào cản cách ly xác định và quản lý áp suất khoang trong quá trình chuẩn bị và bảo trì lợn.
Cách ly đường ống có tính toàn vẹn cao: Tấm đỡ và ghế SPE/DPE có thể định cấu hình phù hợp với các đoạn đường ống có lỗ khoan lớn yêu cầu hỗ trợ cơ học mạnh mẽ và logic cách ly theo kế hoạch.
