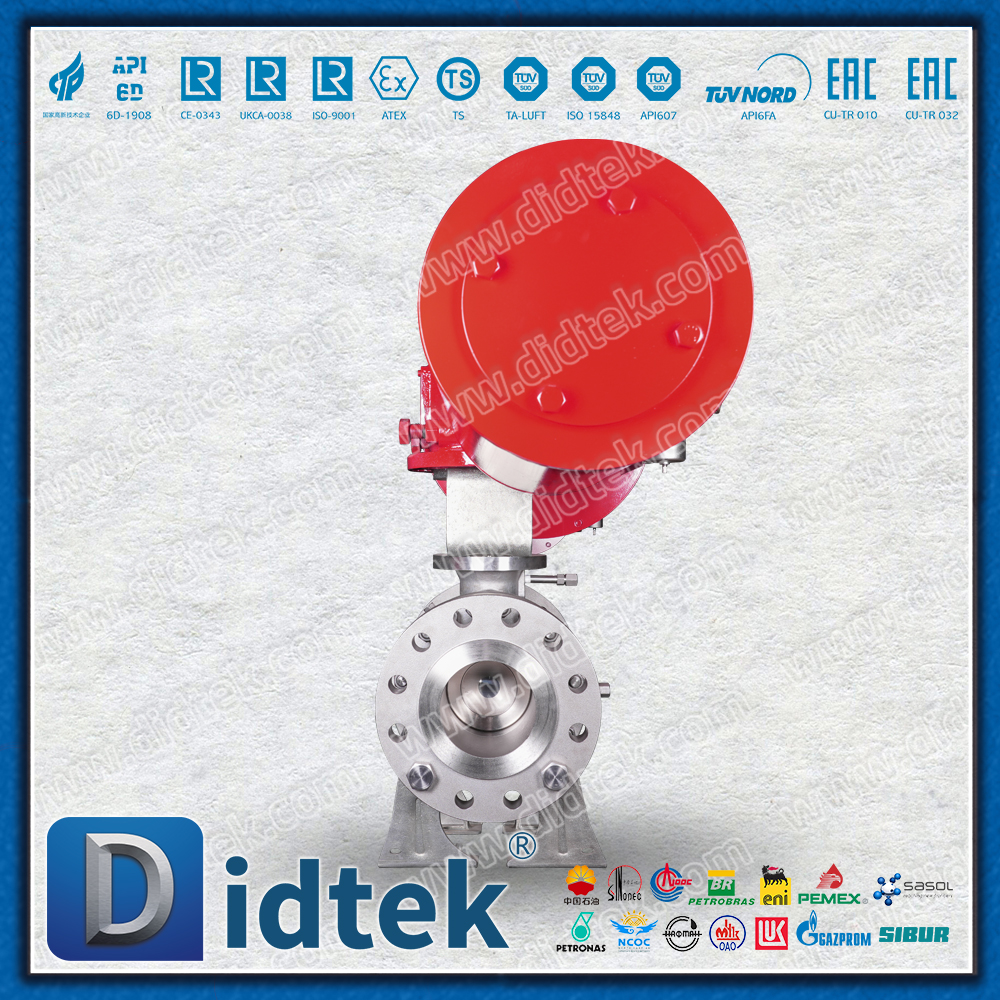

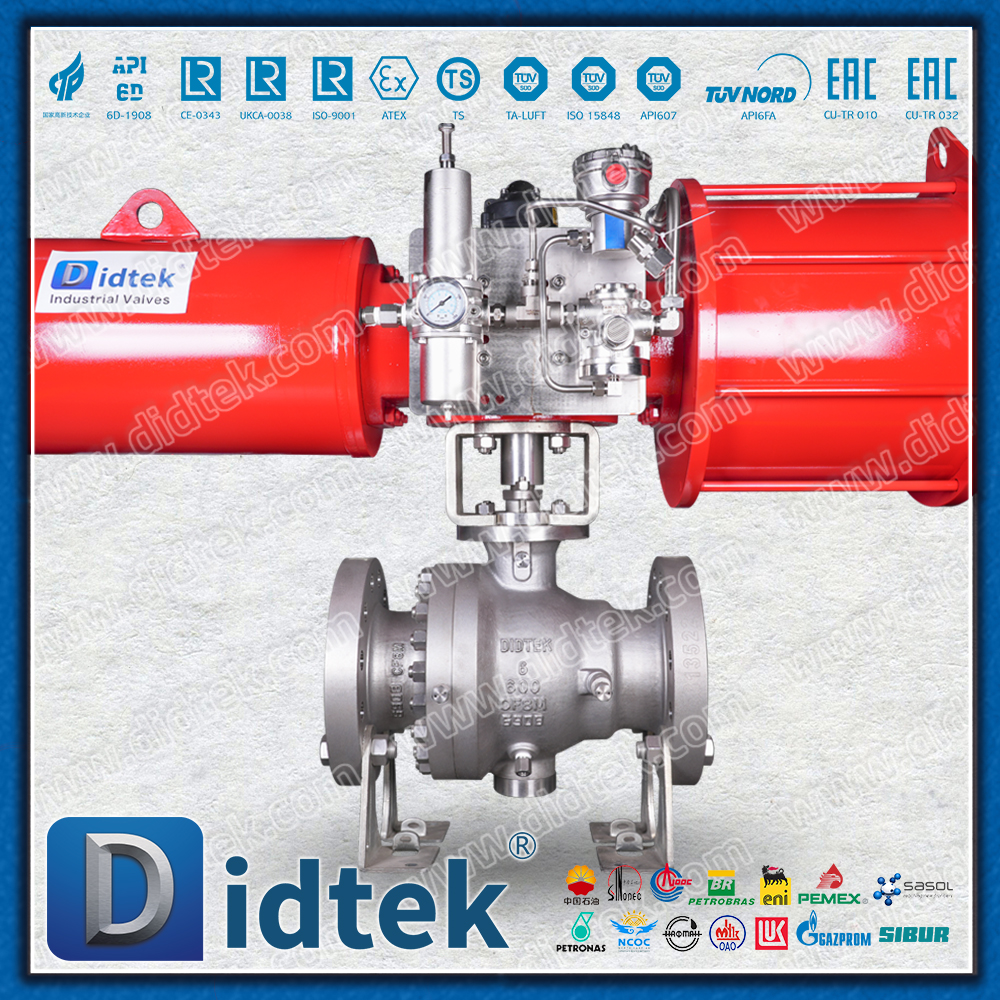

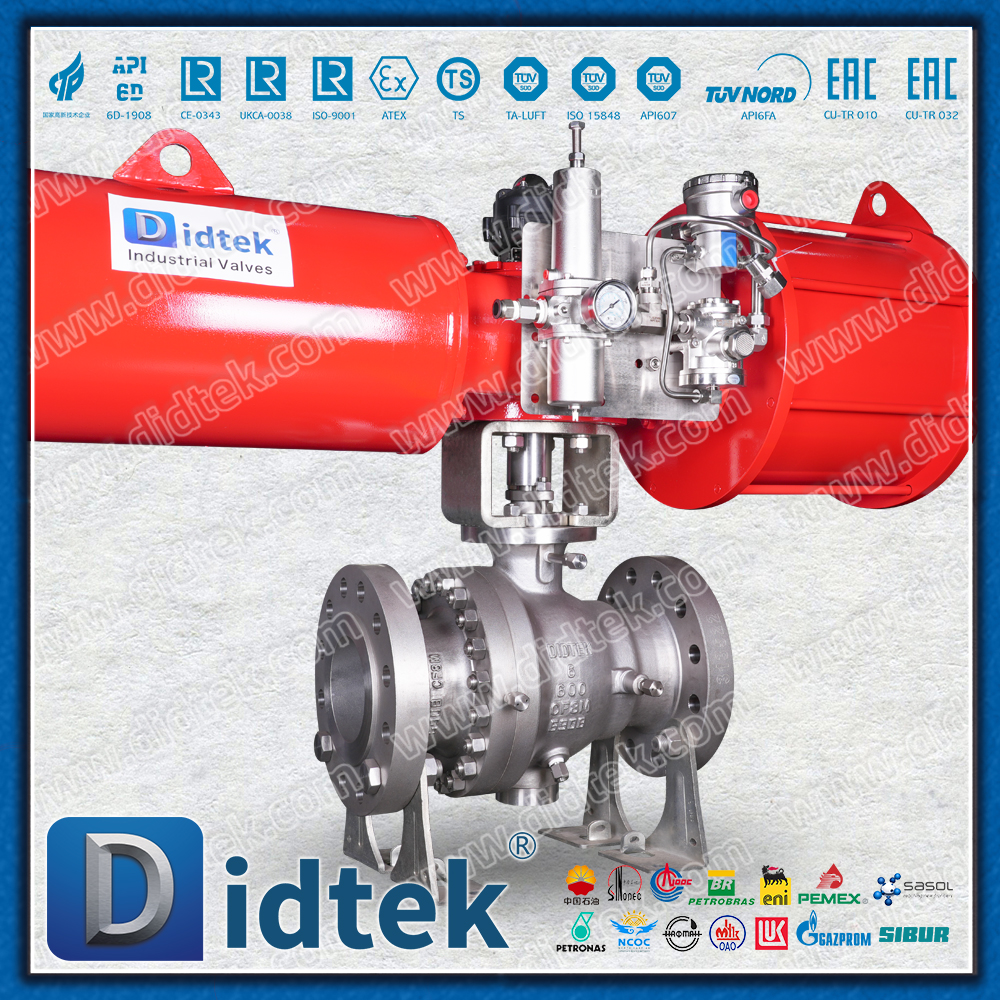

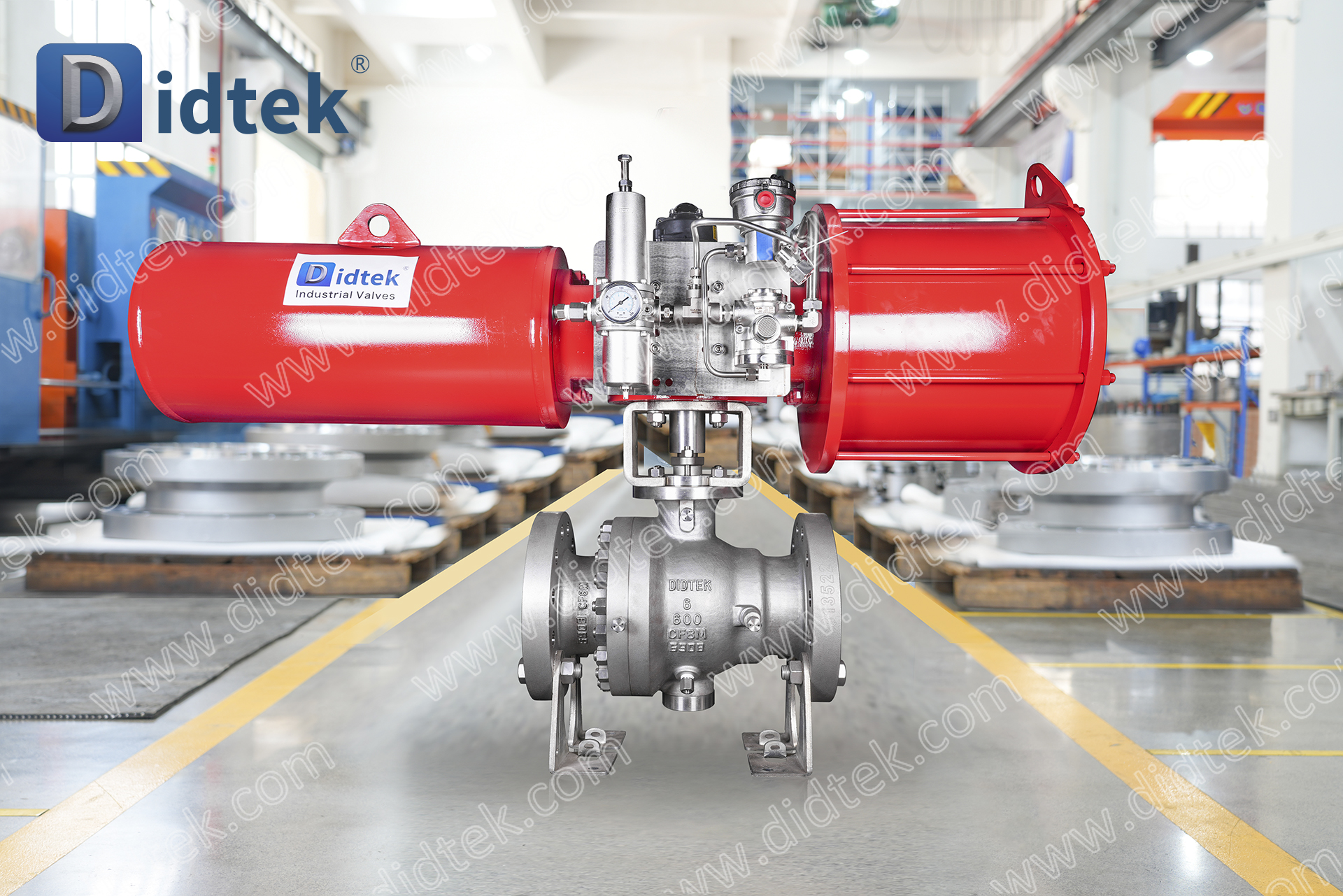

Van bi khí nén mặt bích đầy đủ Didtek CF8M

Tổng quan về sản phẩm

Van bi khí nén mặt bích CF8M là loại van công nghiệp được thiết kế đặc biệt để điều khiển tự động, điều kiện làm việc ăn mòn và môi trường áp suất trung bình và cao. Nó có thể mở hoặc cắt các chất lỏng ăn mòn trong đường ống một cách nhanh chóng và chính xác bằng cách nhận tín hiệu khí nén.

Van bi khí nén mặt bích đầy đủ Didtek CF8M

Phân tích các khái niệm cốt lõi

Để hiểu sản phẩm này, chúng ta có thể chia tên của nó thành ba phần:

CF8M - Vật liệu thân van

Đây là loại thép đúc không gỉ theo tiêu chuẩn ASTM của Mỹ, tương đương với CF8M trong tiêu chuẩn quốc gia Trung Quốc. Vật rèn của nó tương ứng với thép không gỉ 316.

Các tính năng cốt lõi: Do có molypden (Mo), nó có khả năng chống ăn mòn tuyệt vời, đặc biệt là chống ăn mòn rỗ clorua và kẽ hở, vượt trội so với thép không gỉ 304 thông thường. Nó có thể chịu được nhiều loại dung dịch axit, kiềm và muối rất tốt.

Môi trường áp dụng: Rất phù hợp để xử lý các môi trường ăn mòn như axit photphoric, axit axetic, axit nitric, dung dịch kiềm, nước biển và các nguyên liệu hóa học khác nhau.

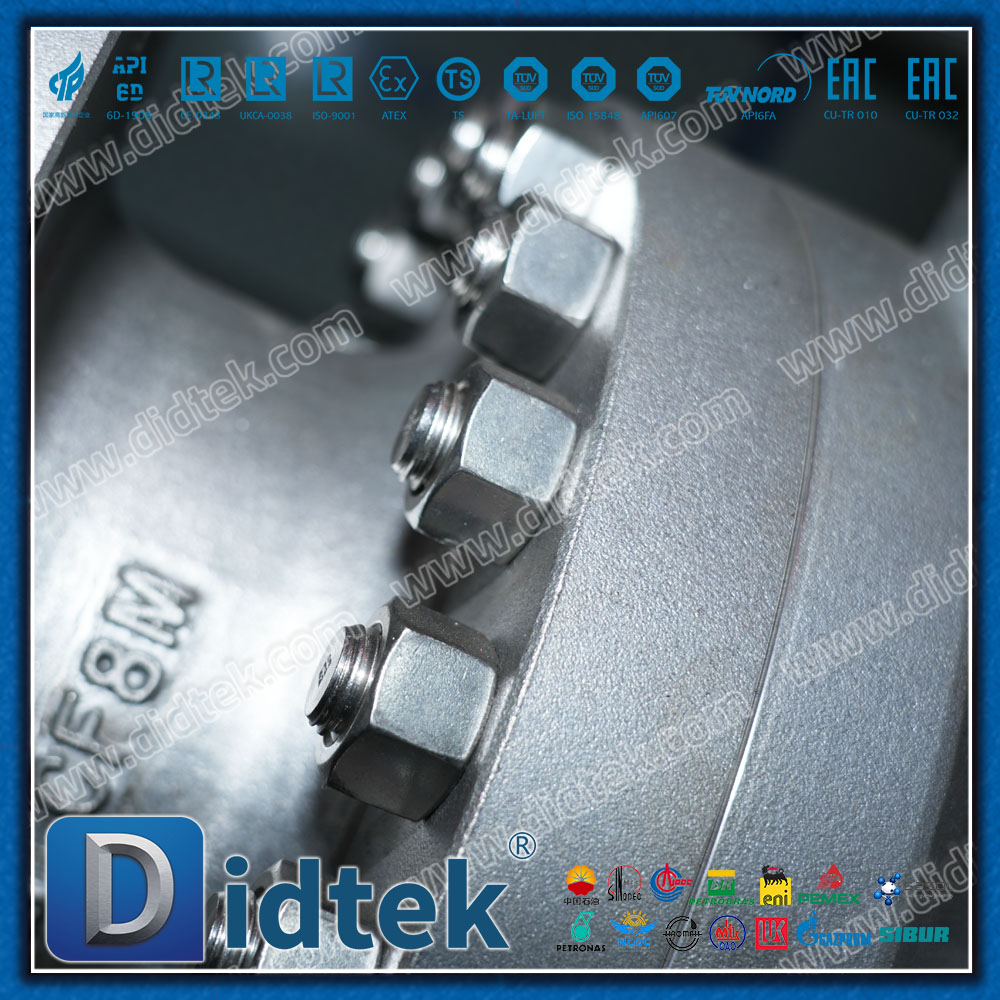

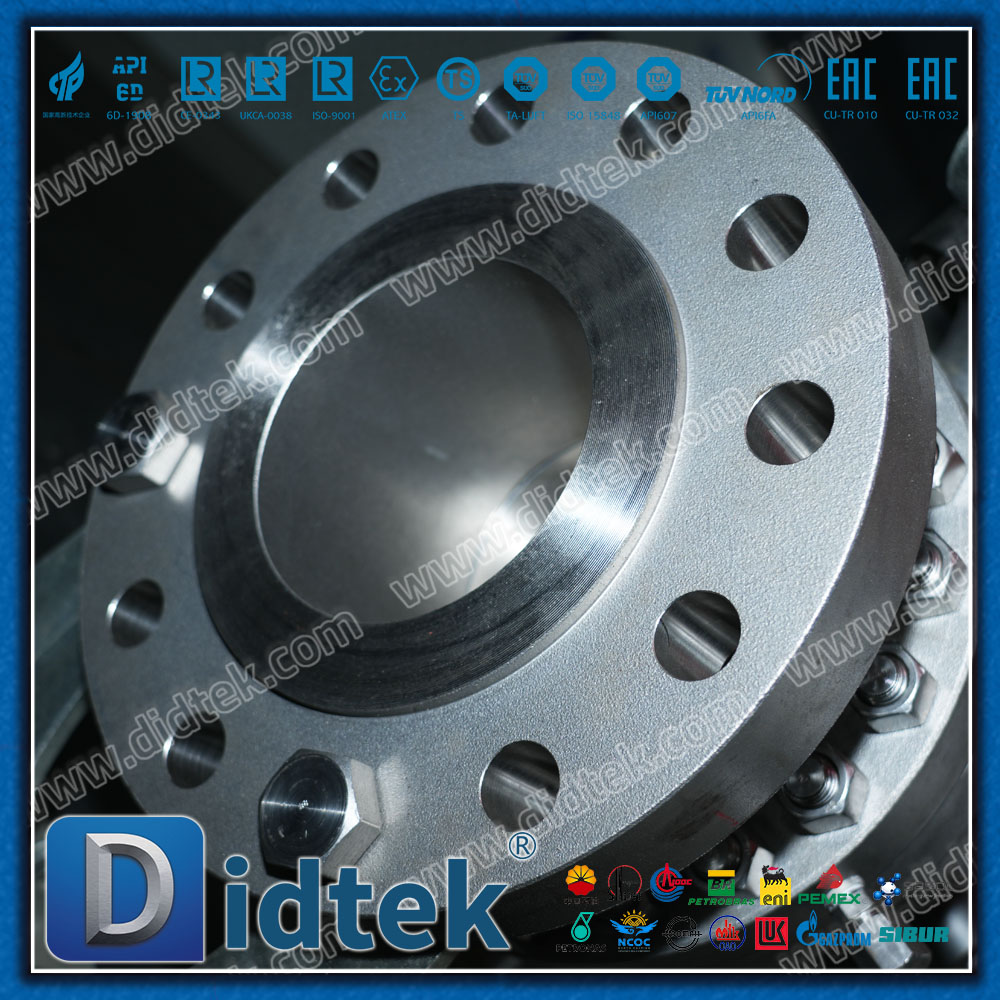

Mặt bích - phương thức kết nối

Nó dùng để chỉ van có các tấm mặt bích ở cả hai đầu, được kết nối với mặt bích trên hệ thống đường ống thông qua bu lông.

Ưu điểm: Kết nối chắc chắn, độ kín đáng tin cậy, khả năng chịu áp lực mạnh, dễ lắp đặt, tháo rời và bảo trì. Đây là một trong những hình thức kết nối được sử dụng phổ biến nhất trong đường ống công nghiệp.

Van bi khí nén - Cấu tạo và kiểu truyền động

Van bi: Dùng để chỉ loại van có bộ phận đóng mở là một quả cầu, có thể mở hoàn toàn hoặc đóng hoàn toàn bằng cách xoay 90 độ.

Khí nén: Dùng để chỉ việc sử dụng khí nén làm nguồn năng lượng để điều khiển bộ truyền động khí nén (thường được gọi là 'đầu khí nén') để mở và đóng van bi.

Ưu điểm: Nó đạt được khả năng đóng mở nhanh chóng (thường chỉ trong vài giây) và điều khiển tự động từ xa, khiến nó trở thành lựa chọn lý tưởng cho dây chuyền sản xuất tự động và điều khiển quy trình.

Tổng quan về sản phẩm

Van bi khí nén mặt bích CF8M là loại van công nghiệp được thiết kế đặc biệt để điều khiển tự động, điều kiện làm việc ăn mòn và môi trường áp suất trung bình và cao. Nó có thể mở hoặc cắt các chất lỏng ăn mòn trong đường ống một cách nhanh chóng và chính xác bằng cách nhận tín hiệu khí nén.

Nguyên lý làm việc cơ bản

Khí nén (thường là 0,4 đến 0,8MPa) đi vào bộ truyền động khí nén, đẩy cấu trúc piston hoặc thanh răng và bánh răng bên trong để tạo ra mô-men xoắn, làm cho thân van và bi quay 90 độ. Khi lỗ xuyên qua của quả cầu song song với đường ống, van mở ra và môi trường chảy qua. Khi lỗ xuyên qua của quả cầu vuông góc với đường ống, van sẽ đóng lại và cắt môi trường.

Các tính năng và ưu điểm chính

Khả năng chống ăn mòn vượt trội: Vật liệu CF8M (thép không gỉ 316) khiến nó trở thành lựa chọn ưu tiên cho các môi trường ăn mòn như công nghiệp hóa chất, hóa dầu và hàng hải.

Phản hồi tự động nhanh: Công tắc truyền động bằng khí nén rất nhanh và rất phù hợp cho các ứng dụng yêu cầu đóng mở thường xuyên hoặc tắt khẩn cấp.

Hiệu suất bịt kín vượt trội: Ghế van thường được làm bằng các polyme hiệu suất cao như PTFE (polytetrafluoroethylene) và PPL, có hiệu suất bịt kín tốt và hệ số ma sát thấp.

Kênh chất lỏng trơn tru: Khi được thiết kế với Full Port, lực cản dòng chảy cực kỳ nhỏ, gần như bằng 0 và ít ảnh hưởng đến tổn thất áp suất của đường ống.

Độ tin cậy và bảo mật cao

Cấu trúc chống cháy: Trong trường hợp hỏa hoạn, sau khi đốt cháy các bộ phận bịt kín phi kim loại, van bi có thể hình thành một con dấu thứ cấp thông qua tiếp xúc với kim loại để ngăn chặn lượng rò rỉ trung bình lớn (tuân theo tiêu chuẩn API 607/API 6FA).

Thiết kế chống tĩnh điện: Đảm bảo tĩnh điện giữa bi với thân van và thân van có thể được phóng ra, tránh tích tụ tĩnh điện có thể gây ra tia lửa điện.

Thiết kế chống bay thân van: Ngay cả trong trường hợp áp suất bất thường trong buồng van hoặc phốt thân van bị hỏng, thân van sẽ không bị áp suất trung bình đẩy ra ngoài, đảm bảo an toàn cho người vận hành.

Dễ dàng tích hợp và cài đặt

Các tiêu chuẩn kết nối mặt bích rất phổ biến (như GB/T, HG/T, ANSI, DIN, JIS).

Thiết bị truyền động tuân thủ tiêu chuẩn quốc tế ISO 5211 và được thiết kế trên nền tảng cao. Nó có thể được lắp đặt thuận tiện với các bộ truyền động bằng khí nén hoặc điện của các nhãn hiệu khác nhau và có thể gắn nhiều phụ kiện khác nhau.

Các ngành ứng dụng điển hình

Kỹ thuật hóa học và hóa dầu: Vận chuyển và cắt các môi trường ăn mòn khác nhau như axit, kiềm và dung môi.

Dược phẩm và kỹ thuật sinh học: Xử lý đường ống với các yêu cầu về vệ sinh và chống ăn mòn.

Xử lý nước và bảo vệ môi trường: Kiểm soát liều lượng và chất lỏng trong hệ thống xử lý nước thải và khử mặn nước biển.

Thực phẩm và đồ uống: Các quy trình đáp ứng tiêu chuẩn vệ sinh cao và có thể chứa các thành phần ăn mòn (như axit và chất tẩy rửa).

Luyện kim và điện: Nước cấp cho nồi hơi, hệ thống làm mát, khử lưu huỳnh trong khí thải, v.v.

Tàu và Kỹ thuật Hàng hải: Các hệ thống khác nhau có khả năng chống ăn mòn của nước biển.

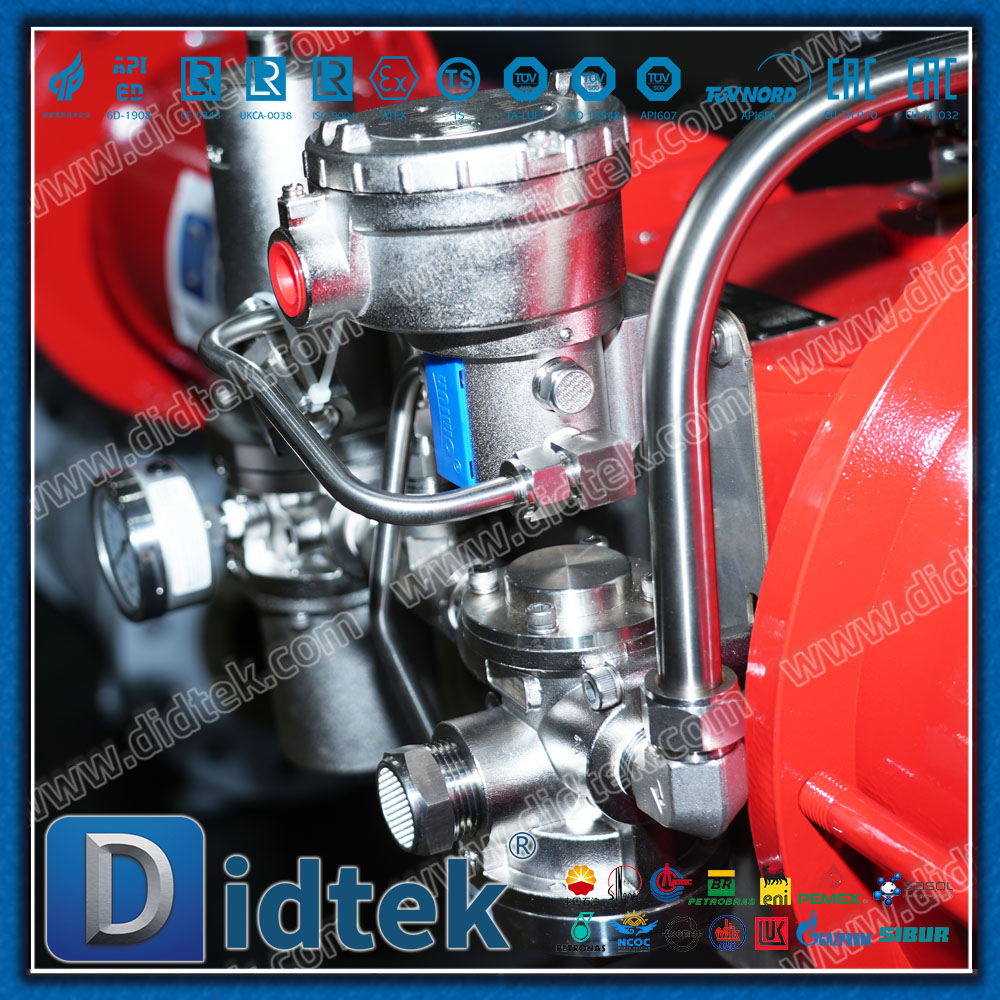

Tệp đính kèm thường được sử dụng

Để đạt được các chức năng phức tạp hơn, các phụ kiện sau thường được trang bị cho bộ truyền động khí nén:

Van điện từ: Điều khiển đóng mở khí nén để đạt được khả năng điều khiển từ xa bằng tín hiệu điện.

Công tắc giới hạn: Có chức năng phản hồi tín hiệu vị trí đóng hoặc mở của van về phòng điều khiển trung tâm.

Bộ ba phần xử lý nguồn khí: lọc khí nén, điều chỉnh áp suất và bôi trơn không khí bằng dầu.

Cơ cấu tay quay: Trong trường hợp nguồn khí bị hỏng, có thể thực hiện thao tác khẩn cấp bằng tay.
