Tổng quan về sản phẩm

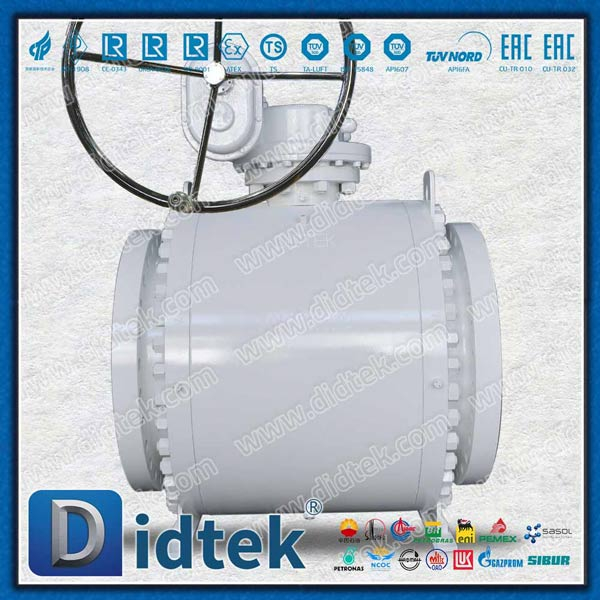

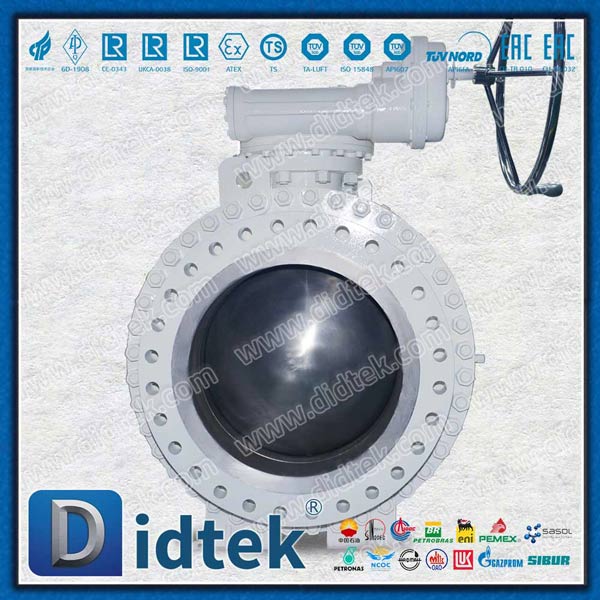

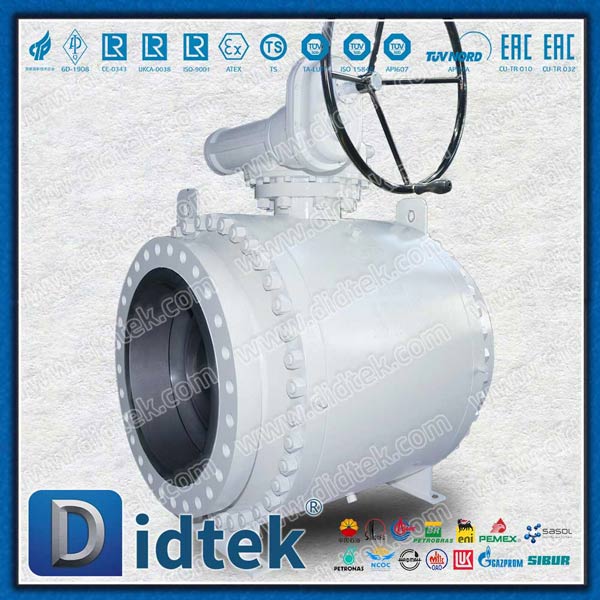

Van bi Trunnion 3 PC Worm Gear Zero-Leakage 30 inch là giải pháp cách ly cấp công nghiệp được thiết kế cho các đường ống có đường kính lớn đòi hỏi độ tin cậy bịt kín tuyệt đối. Với cấu trúc thân ba mảnh, bi gắn trên trục và truyền động bánh răng trục vít, van này mang lại khả năng vận hành trơn tru, mô-men xoắn tối thiểu và hiệu suất đóng kín bong bóng.
Được sản xuất theo tiêu chuẩn API 6D và ASME B16.34, Van bi Trunnion 3 PC Worm Gear Zero-Leakage 30 inch đảm bảo độ ổn định lâu dài trong môi trường áp suất cao, nhiệt độ cao và ăn mòn. Đó là lý tưởng cho việc truyền tải dầu khí, hệ thống hóa dầu, nhà máy điện và cơ sở xử lý nước, nơi không có rò rỉ và an toàn vận hành là rất quan trọng.
Thông số sản phẩm
Chất liệu thân: LF2
Chất liệu bóng: F316+TCC
Ghế: F316+TCC
Nhiệt độ hoạt động 200 độ C
Tranh: Sơn chống ăn mòn thương hiệu JOTUN
Với bánh răng giun hai giai đoạn
Tiêu chuẩn áp dụng: Thiết kế van
bi theo API6D,BS5351,ASME B16.34
Mặt đối mặt ASME B16.10,AP6D
Mặt bích cuối ASME B16.5/ASME B16.47
Đầu hàn đối đầu ASME B16.25
An toàn cháy nổ API607,API6A
Kiểm tra và thử nghiệm API 598,API6D
Chất liệu: LF2
Phạm vi kích thước: 2'~48'
Xếp hạng áp suất: ASME CL, 150, 300, 600
Mô tả thiết kế:
- Cấu trúc: Thân 2 mảnh hoặc 3 mảnh
- Cơ cấu bịt kín cao và vận hành mô-men xoắn thấp
- Chức năng chặn và xả
- Giảm áp suất khoang tự
- Thiết kế an toàn cháy nổ
- Cấu trúc thân chống nổ
- Thiết kế chống tĩnh điện
- Thiết bị khóa (để vận hành tay cầm đòn bẩy)
- Gắn bộ truyền động ISO 5211
- Bơm mỡ khẩn cấp (tùy chọn)
- Có thể có thiết kế PN
| Thương hiệu | DIDTEK |
| Kết cấu | Quả bóng |
| Vật liệu van | Didtek cung cấp thép đúc, inox, hợp kim đặc biệt, CI, DI v.v. |
| Loại van | Didtek sản xuất van bi |
| Kiểm tra van | 100% số lượng được kiểm tra trước khi giao hàng |
| Bảo đảm van | 18 tháng sau khi giao hàng và 12 tháng sau khi lắp đặt |
| Cấu trúc van | Van bi gắn Tunnion |
| Phân phối van | 15 - 30 ngày |
| Mẫu van | Mẫu có sẵn của Didtek Valve |
| Màu van | Yêu cầu của khách hàng |
| Đóng gói van | Vỏ gỗ dán cho van bi |
| MOQ | 1 bộ |
| Giấy chứng nhận van | API6D/CE/ISO9001/ISO14001 |
| Nơi xuất xứ | Chiết Giang, Trung Quốc (đại lục) |
| Chi tiết giao hàng: | Vận chuyển trong 15-30 ngày sau khi thanh toán |
| Port | Thượng Hải hoặc Ninh Ba |
| Điều khoản thanh toán | L/C,D/A,D/P,T/T, Western Union |
Các tính năng chính
Thiết kế thân chia ba mảnh: Cho phép lắp ráp, bảo trì và kiểm tra dễ dàng mà không cần tháo dỡ toàn bộ đường ống.
Bóng gắn trên trục: Giảm mô-men xoắn vận hành và tăng cường độ ổn định, đặc biệt là trong các đường ống có đường kính lớn (30 inch).
Vận hành bánh răng giun: Cung cấp khả năng điều khiển thủ công chính xác, dễ dàng cho các ứng dụng có mô-men xoắn cao, đảm bảo truyền động trơn tru và an toàn.
Hiệu suất không rò rỉ: Thiết kế chỗ ngồi và vòng đệm tiên tiến có khả năng đóng kín bong bóng, ngăn chặn bất kỳ khí thải nhất thời nào.
Dòng chảy đầy lỗ khoan: Thiết kế toàn cổng giúp giảm thiểu tổn thất áp suất và duy trì hiệu suất dòng chảy tối ưu thông qua Van bi Trunnion 3 PC 30 Inch Worm Gear Zero-Leakage.
Tùy chọn vật liệu chắc chắn: Có sẵn bằng thép không gỉ, thép cacbon hoặc hợp kim song công để có độ bền và khả năng chống ăn mòn.
Thiết kế an toàn cháy nổ & chống tĩnh điện: Tuân thủ các tiêu chuẩn an toàn cháy nổ API 607 / API 6FA để nâng cao độ an toàn của hệ thống.
Tự động hóa tùy chọn: Có thể dễ dàng nâng cấp bằng bộ truyền động khí nén, thủy lực hoặc điện để vận hành từ xa.
Ứng dụng
Van bi Trunnion 3 PC không rò rỉ 30 inch Worm Gear Zero-Leakage 3 được sử dụng rộng rãi trong:
Đường ống dẫn dầu khí: Để cách ly an toàn dầu thô, khí tự nhiên và các sản phẩm tinh chế.
Nhà máy hóa dầu: Để xử lý các hóa chất mạnh và chất lỏng nhiệt độ cao.
Phát điện: Để kiểm soát hơi nước, nước ngưng tụ và nước làm mát.
Hệ thống nước & nước thải: Lý tưởng cho mạng lưới xử lý nước đô thị và công nghiệp.
Lắp đặt trên biển & ngoài khơi: Chống ăn mòn và thích hợp cho dịch vụ nước biển.
Nhà máy lọc dầu & thiết bị đầu cuối: Dành cho các hoạt động cách ly quan trọng và ngừng khẩn cấp.
Câu hỏi thường gặp
Câu hỏi 1: Điều gì tạo nên loại van này 'Không rò rỉ'?
Trả lời: Van bi Trunnion 3 PC Worm Gear Zero-Leakage 30 inch sử dụng giao diện bóng và ghế được gia công chính xác, đảm bảo hiệu suất bịt kín bong bóng Loại A mà không phát hiện được rò rỉ trong quá trình kiểm tra áp suất.
Câu hỏi 2: Tại sao thiết kế gắn trên trục lại được ưu tiên cho các van lớn?
Trả lời: Ở các loại van có lỗ khoan lớn như mẫu 30 inch, thiết kế trục quay hỗ trợ bi ở cả hai đầu, giảm ma sát mặt ngồi và mô-men xoắn cần thiết, kéo dài tuổi thọ van và giúp vận hành an toàn hơn.
Câu 3: Van có thể chịu được cả áp suất cao và nhiệt độ cao không?
Đ: Vâng. Van bi Trunnion 3 PC Worm Gear Zero-Leakage 30 inch có thể được cấu hình cho Loại 600 trở lên và với các mặt ngồi bằng kim loại, nó có thể xử lý nhiệt độ lên tới +450 ° C.
Q4: Hoạt động của bánh răng sâu có tốt hơn hoạt động của đòn bẩy không?
Trả lời: Đối với các van lớn, hoạt động của bánh răng trục vít an toàn và mượt mà hơn nhiều vì nó mang lại lợi thế cơ học và ngăn ngừa sự mệt mỏi của người vận hành khi vận hành bằng tay.
Câu 5: Những ngành nào thường sử dụng sản phẩm này?
Trả lời: Van bi Trunnion 3 PC không rò rỉ 30 inch Worm Gear lý tưởng cho các hệ thống dầu khí, xử lý hóa chất, hàng hải, sản xuất điện và nước đô thị.
