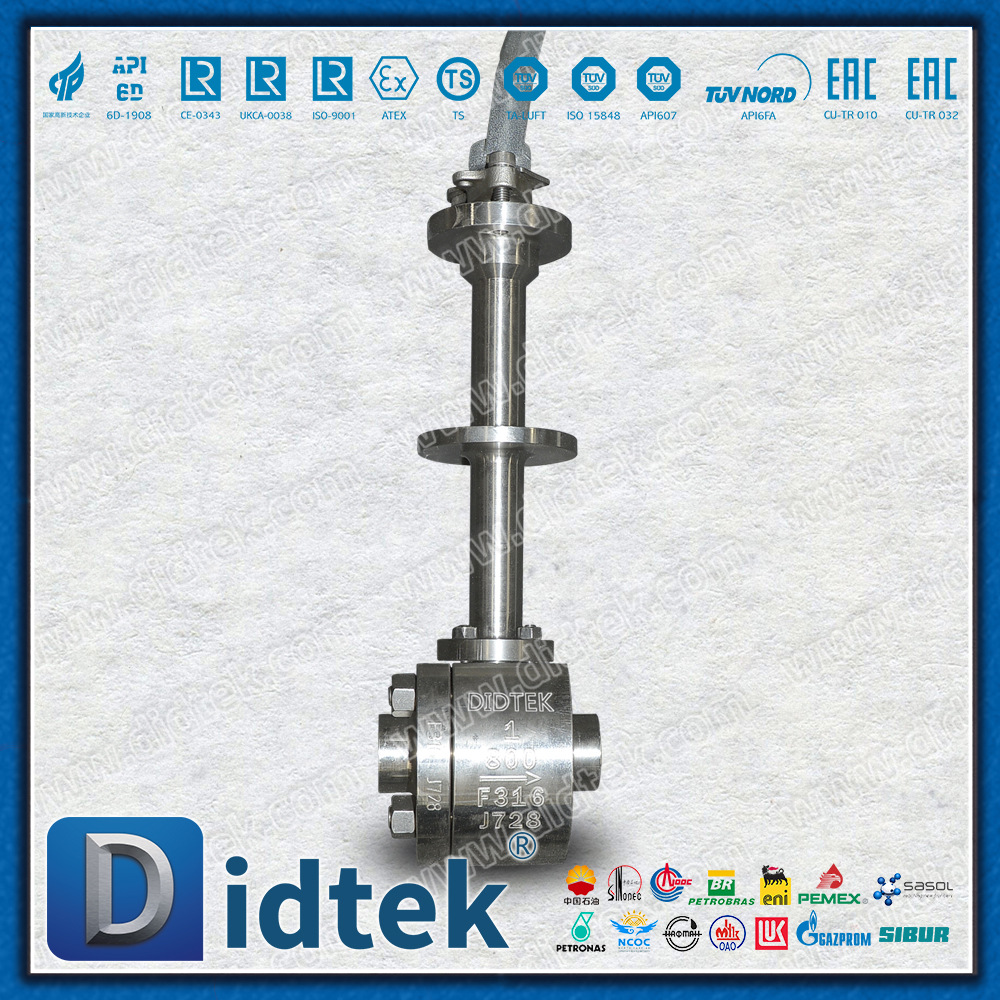

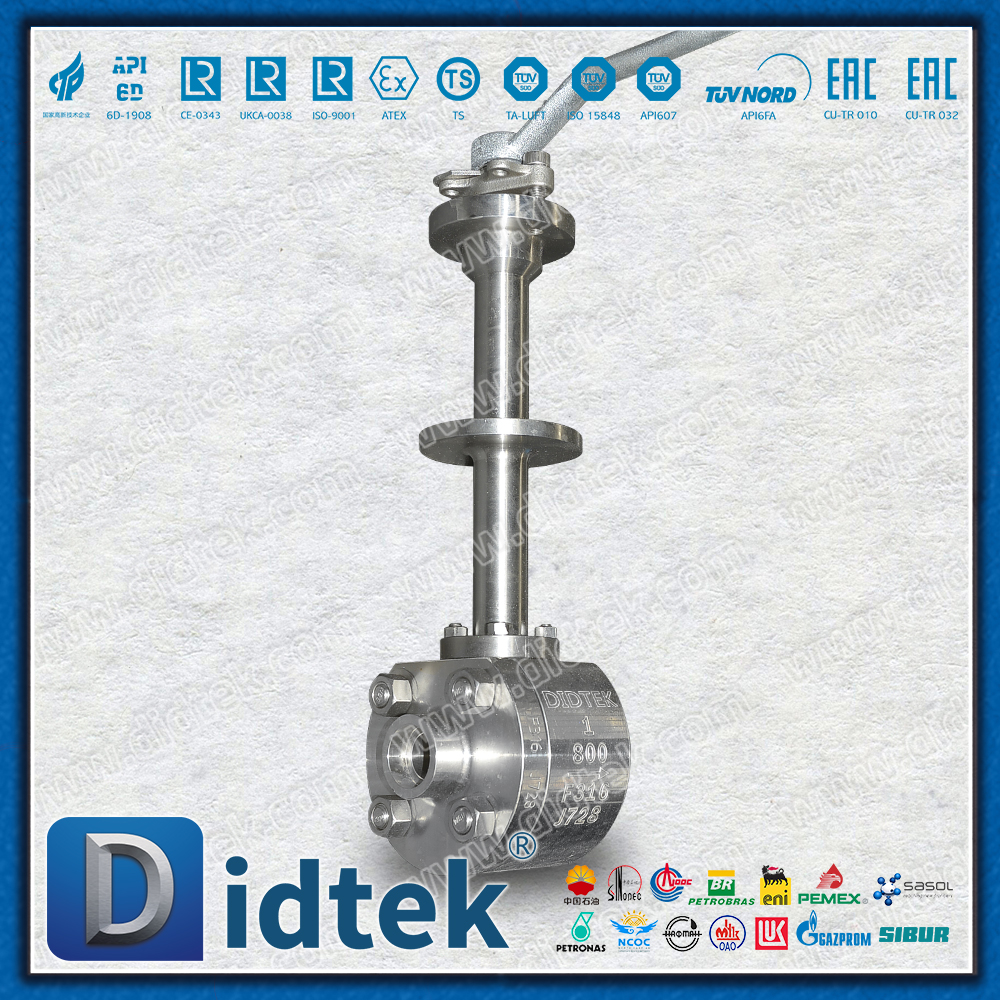

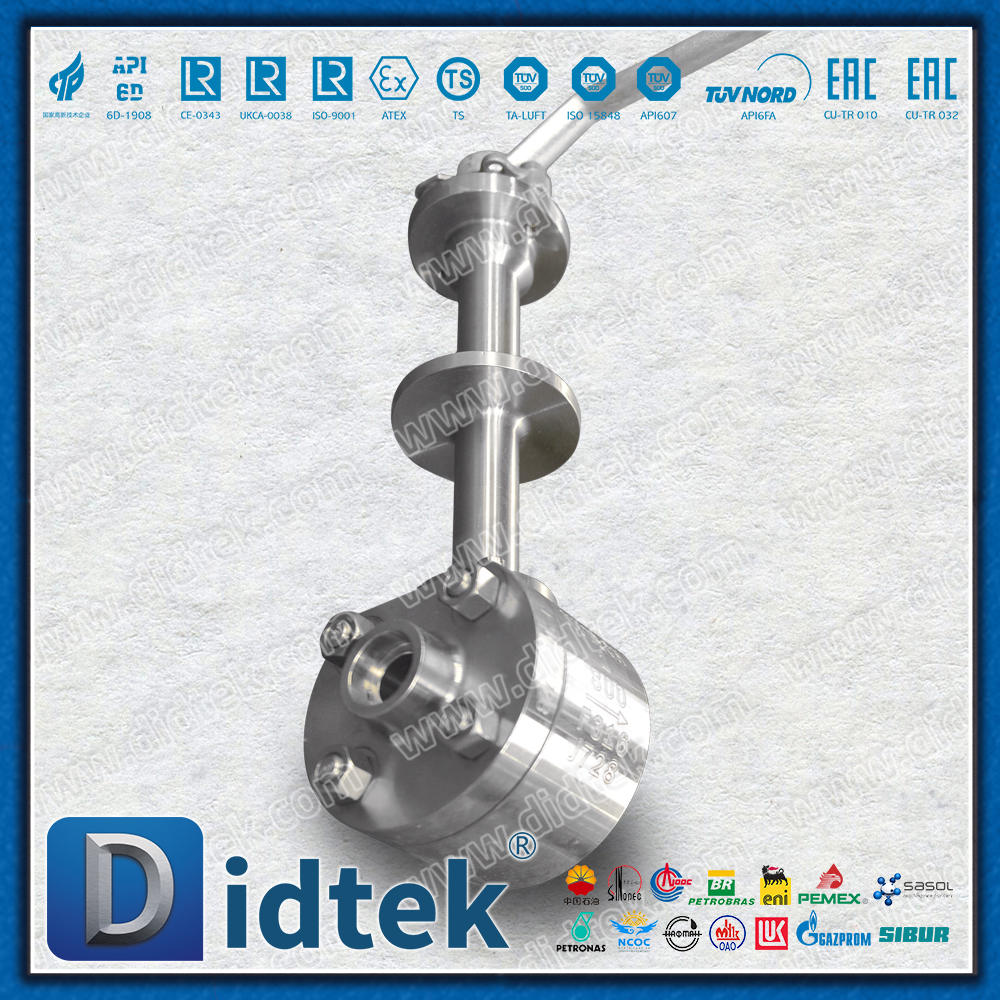

Van bi hàn ổ cắm PCTFE F316 đông lạnh

Tổng quan về sản phẩm

Van bi hàn ổ cắm PCTFE nhiệt độ thấp F316 là loại van đặc biệt được thiết kế đặc biệt cho điều kiện làm việc đông lạnh. Nó sử dụng thân van rèn bằng thép không gỉ ASTM A182 F316 và được trang bị đế van PCTFE (polychlorotrifluoroethylene) được kết nối bằng hàn ổ cắm. Nó duy trì hiệu suất bịt kín tuyệt vời và tính toàn vẹn cấu trúc trong môi trường nhiệt độ cực thấp -196oC và là giải pháp lý tưởng để xử lý môi trường đông lạnh như khí tự nhiên hóa lỏng (LNG), nitơ lỏng và oxy lỏng.

Thông số kỹ thuật

Tính năng sản phẩm

1. Ghế van PCTFE nhiệt độ thấp đặc biệt

Khả năng thích ứng nhiệt độ cực thấp

Nó duy trì độ đàn hồi và hiệu suất bịt kín tuyệt vời ở -196oC

Độ thấm cực thấp ngăn ngừa hư hỏng chân van do độ xuyên trung bình

Nó có khả năng chống dòng lạnh tuyệt vời và có thể duy trì tải trước trong một thời gian dài

Hiệu suất cơ học vượt trội

Cường độ nén ≥ 70 MPa (gấp 2-3 lần PTFE)

Nó có độ cứng cao và khả năng chống mài mòn tuyệt vời

Khả năng tương thích hóa học

Chống ăn mòn bởi hầu hết các axit, kiềm và dung môi

Nó được áp dụng cho môi trường đông lạnh như LNG, nitơ lỏng và oxy lỏng

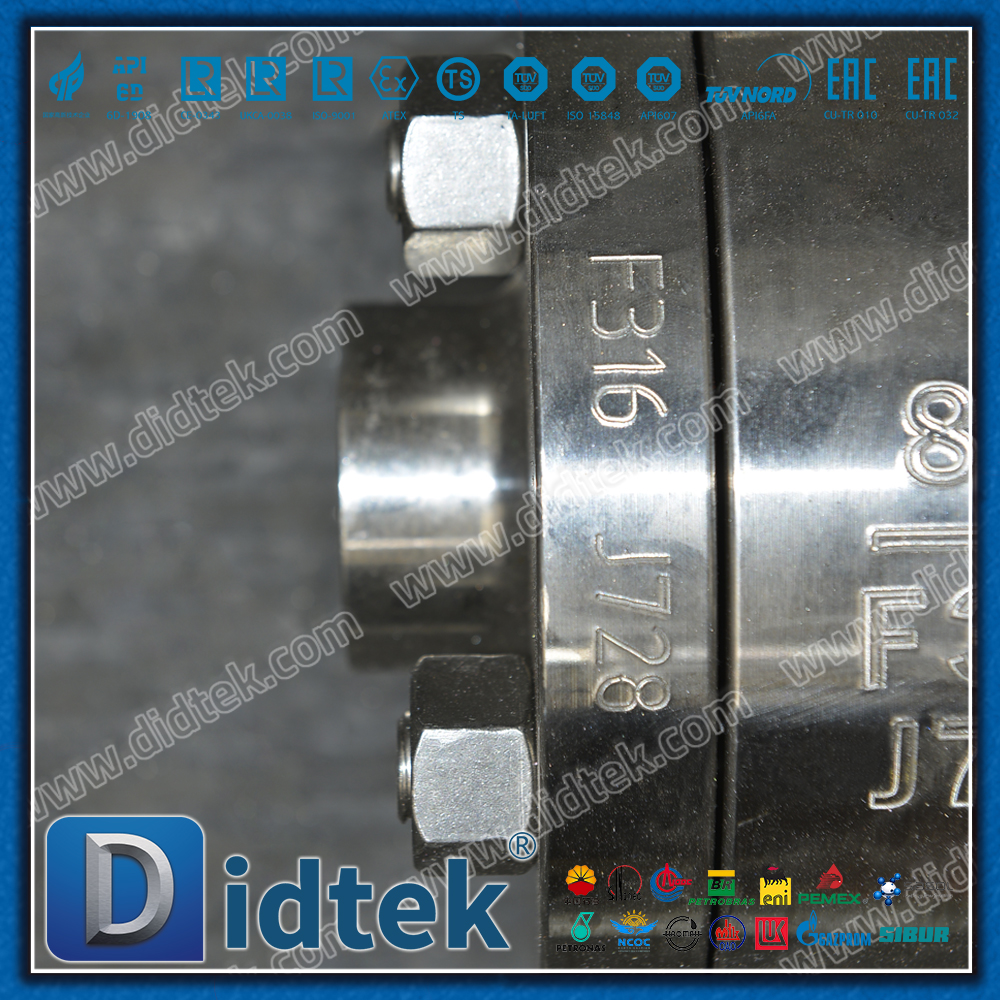

2. Xử lý sâu bằng thép không gỉ F316

Đảm bảo độ bền ở nhiệt độ thấp

Tất cả các bộ phận chịu áp lực đều được xử lý đông lạnh sâu ở -196oC

Loại bỏ căng thẳng sản xuất và ổn định cơ cấu tổ chức

Đảm bảo độ bền va đập ở nhiệt độ thấp

Chứng nhận vật liệu

Cung cấp chứng chỉ vật liệu 3.1

Năng lượng tác động ở nhiệt độ thấp là ≥ 41 J@ -196oC

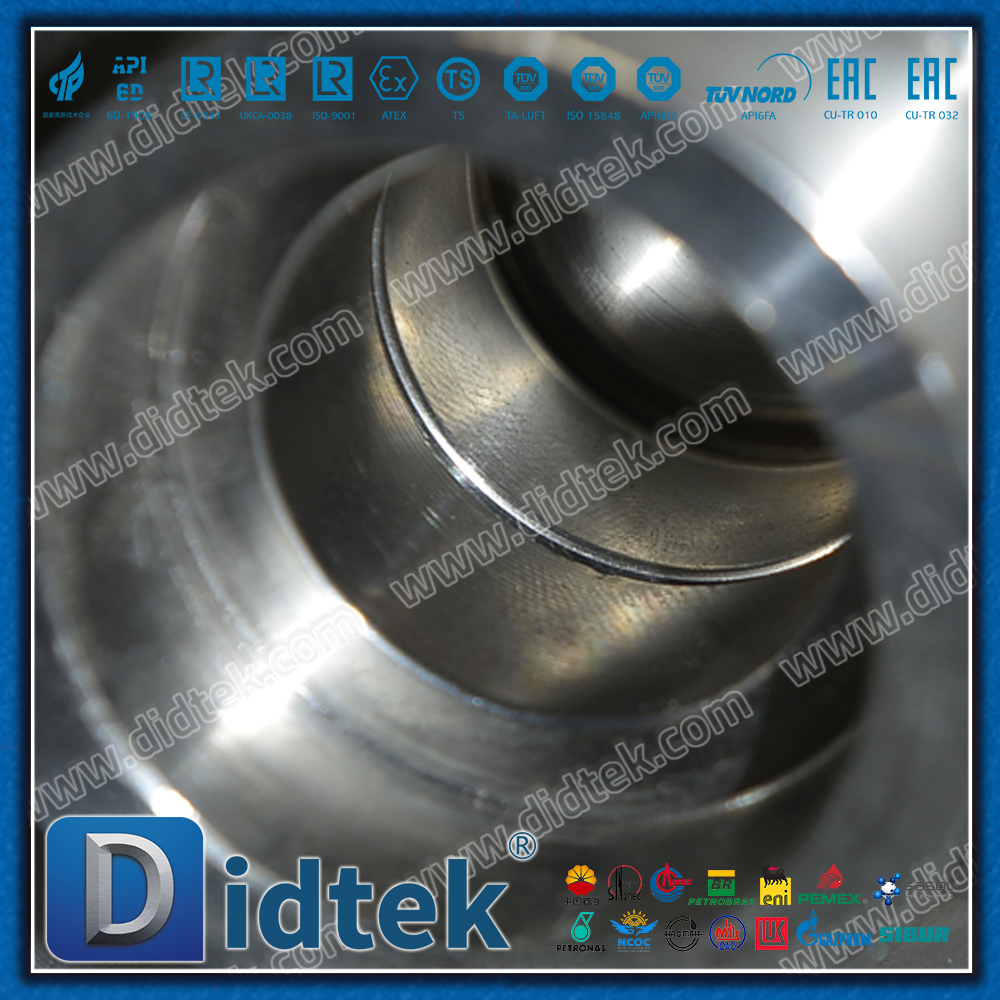

3. Thiết kế kết nối hàn ổ cắm

Kết nối vĩnh viễn

Nó được hàn thành một với hệ thống đường ống để đạt được kết nối không rò rỉ

Nó phù hợp với điều kiện làm việc áp suất cao và rung động

Tiết kiệm không gian lắp đặt và có vẻ ngoài gọn gàng

Tối ưu hóa hàn

Thiết kế vát theo tiêu chuẩn ASME B16.25

Dự trữ một khoản trợ cấp thích hợp cho độ co ngót hàn

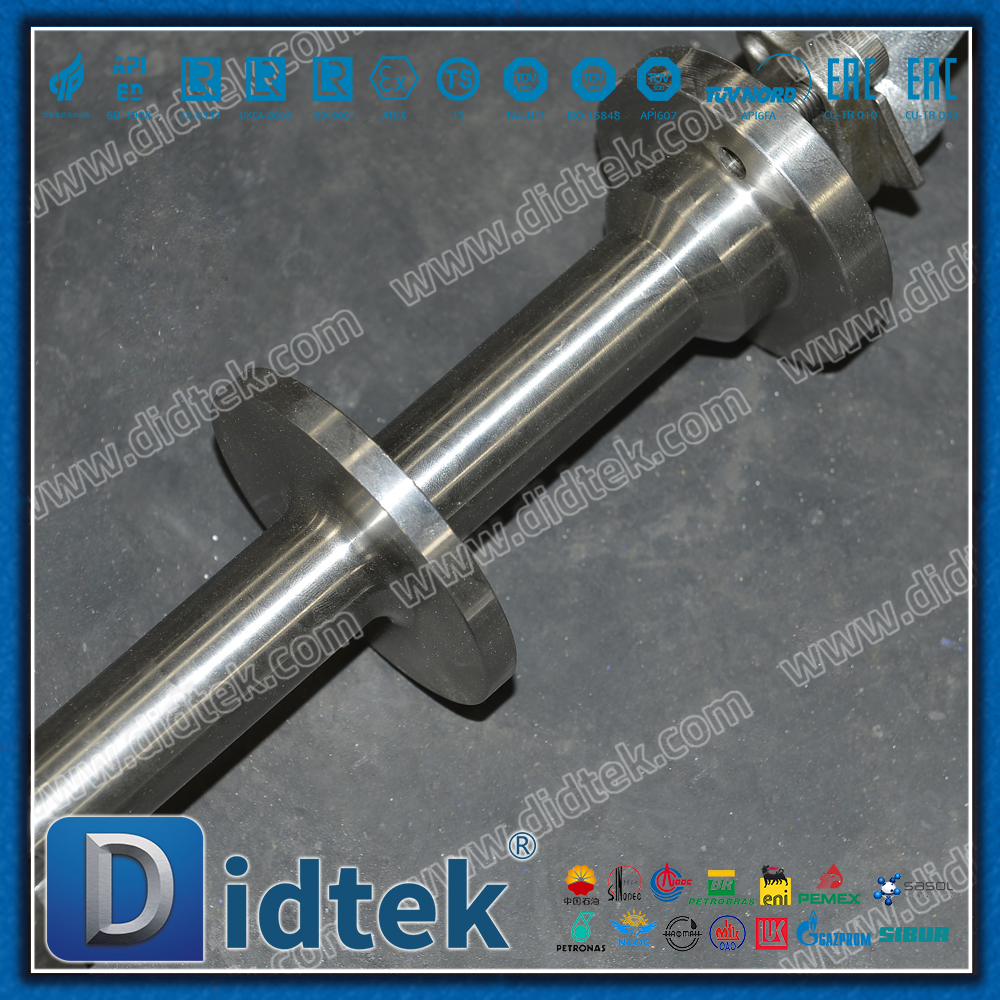

4. Cấu trúc cổ mở rộng ở nhiệt độ thấp

Cách nhiệt hiệu quả

Mở rộng cổ van để đảm bảo nhiệt độ của hộp nhồi cao hơn 0oC

Ngăn chặn thân van bị kẹt do đóng băng

Chiều dài tiêu chuẩn và chiều dài tùy chỉnh có sẵn

Thiết kế cách nhiệt lạnh

Một vòng cố định lớp cách nhiệt lạnh được cung cấp trên bề mặt ngoài của cổ van

Thuận tiện cho việc thi công liên tục lớp cách nhiệt lạnh

5. Hệ thống niêm phong đặc biệt để xử lý đông lạnh

Đóng gói đa cấp

Con dấu chính: Than chì linh hoạt ở nhiệt độ thấp

Phốt phụ: Cấu trúc ống thổi (tùy chọn)

Niêm phong chống bụi: Vật liệu nhiệt độ thấp đặc biệt

Thiết kế chống khóa

Bù nhiệt độ thấp cho khoảng cách giữa quả bóng và ghế van

Ngăn ngừa kẹt giấy do co ngót ở nhiệt độ thấp

Trường ứng dụng

1. Khí tự nhiên hóa lỏng

Hệ thống kho cảng tiếp nhận LNG

Đường ống xử lý đơn vị hóa lỏng

Kiểm soát đầu vào và đầu ra của bể chứa

Van ngắt phía trước máy hóa hơi

2. Khí công nghiệp

Đường ống oxy/nitơ lỏng cho thiết bị tách khí

Hệ thống nạp và xả bể chứa chất lỏng

Hệ thống xếp dỡ xe bồn

Đầu vào và đầu ra của bơm chuyển chất lỏng đông lạnh

3. Hóa chất chuyên dụng

Hệ dung môi nhiệt độ thấp

Thiết bị hóa lỏng khí đặc biệt

Thiết bị thí nghiệm nhiệt độ cực thấp

4. Năng lượng mới

Hệ thống lưu trữ hydro lỏng

Hệ thống làm mát siêu dẫn

Nhiên liệu đông lạnh hàng không vũ trụ

Bản tóm tắt

Van bi hàn ổ cắm PCTFE nhiệt độ thấp F316, thông qua sự kết hợp hoàn hảo của vật liệu nhiệt độ thấp chuyên dụng, cấu trúc đông lạnh được tối ưu hóa và quy trình sản xuất chính xác, cung cấp cho ngành công nghiệp đông lạnh

Niêm phong đông lạnh đáng tin cậy: Ghế van PCTFE duy trì độ đàn hồi tuyệt vời ở -196oC

Tuổi thọ dài: Xử lý đông lạnh sâu đảm bảo độ ổn định ở nhiệt độ thấp của vật liệu

Kết nối an toàn tuyệt đối: Kết nối hàn ổ cắm đạt được độ rò rỉ vĩnh viễn bằng 0

Khả năng bảo trì thuận tiện: Thiết kế mô-đun hỗ trợ bảo trì nhanh chóng

Sản phẩm này là sự lựa chọn lý tưởng cho các lĩnh vực LNG, khí công nghiệp và hóa chất đông lạnh. Với hiệu suất nhiệt độ thấp vượt trội và chất lượng đáng tin cậy, nó mang đến sự đảm bảo an toàn và đáng tin cậy cho việc xử lý môi trường đông lạnh.
