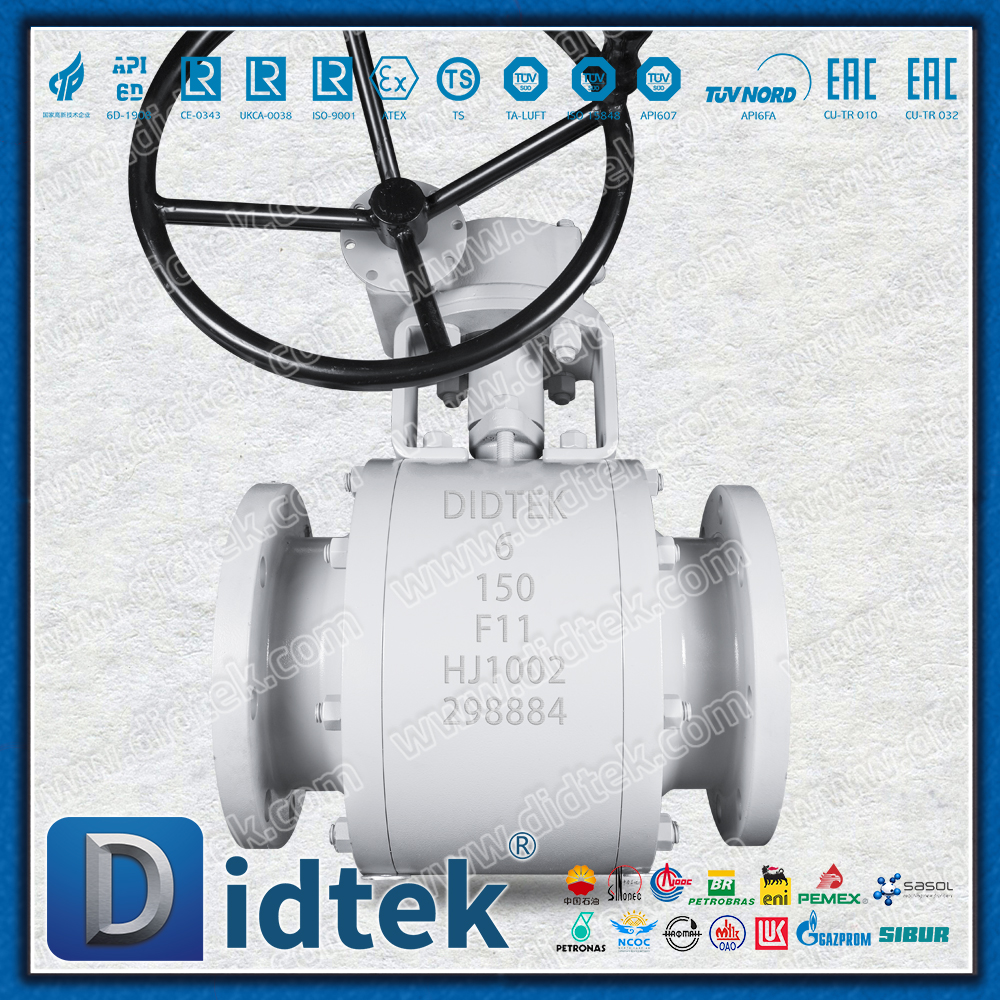

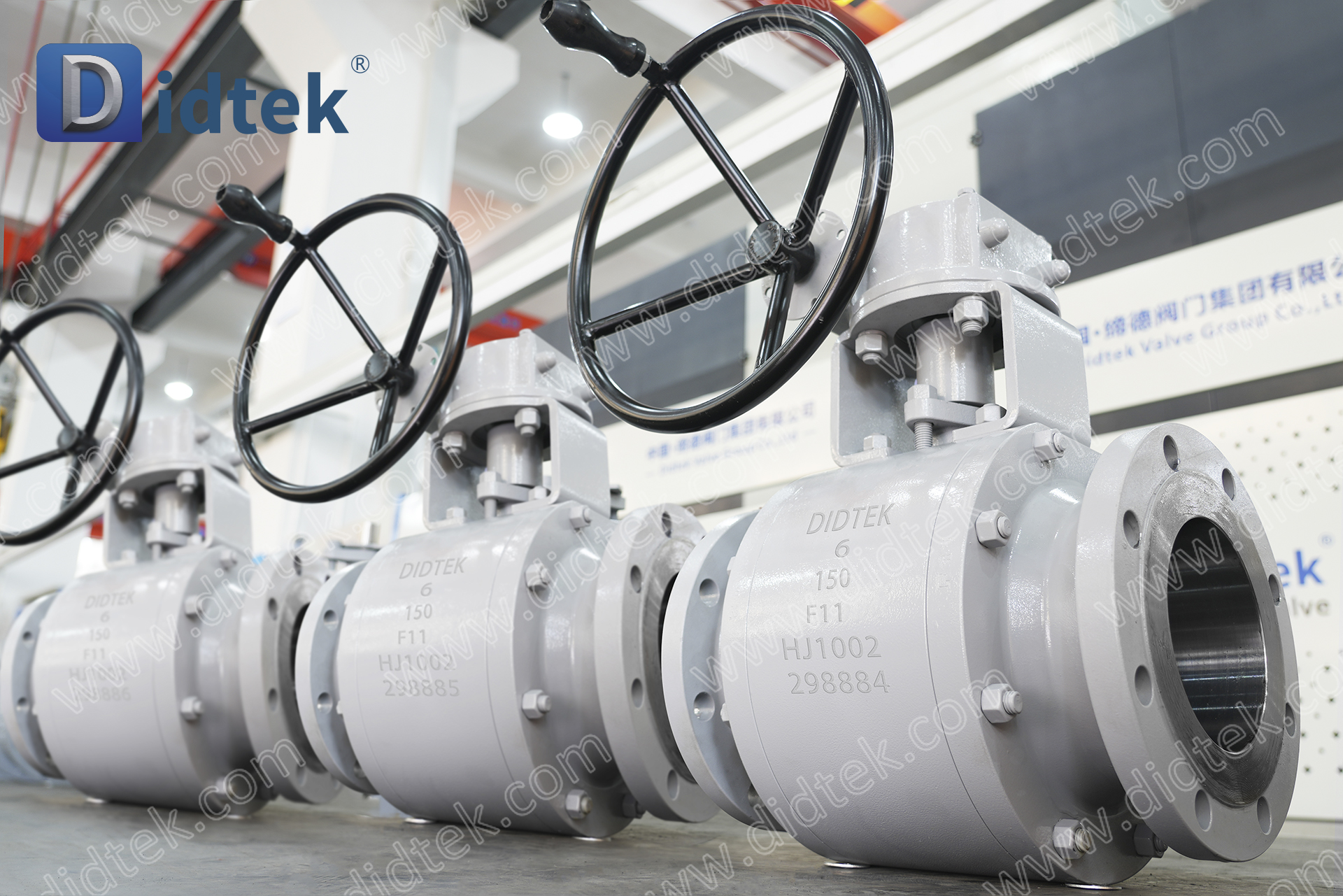

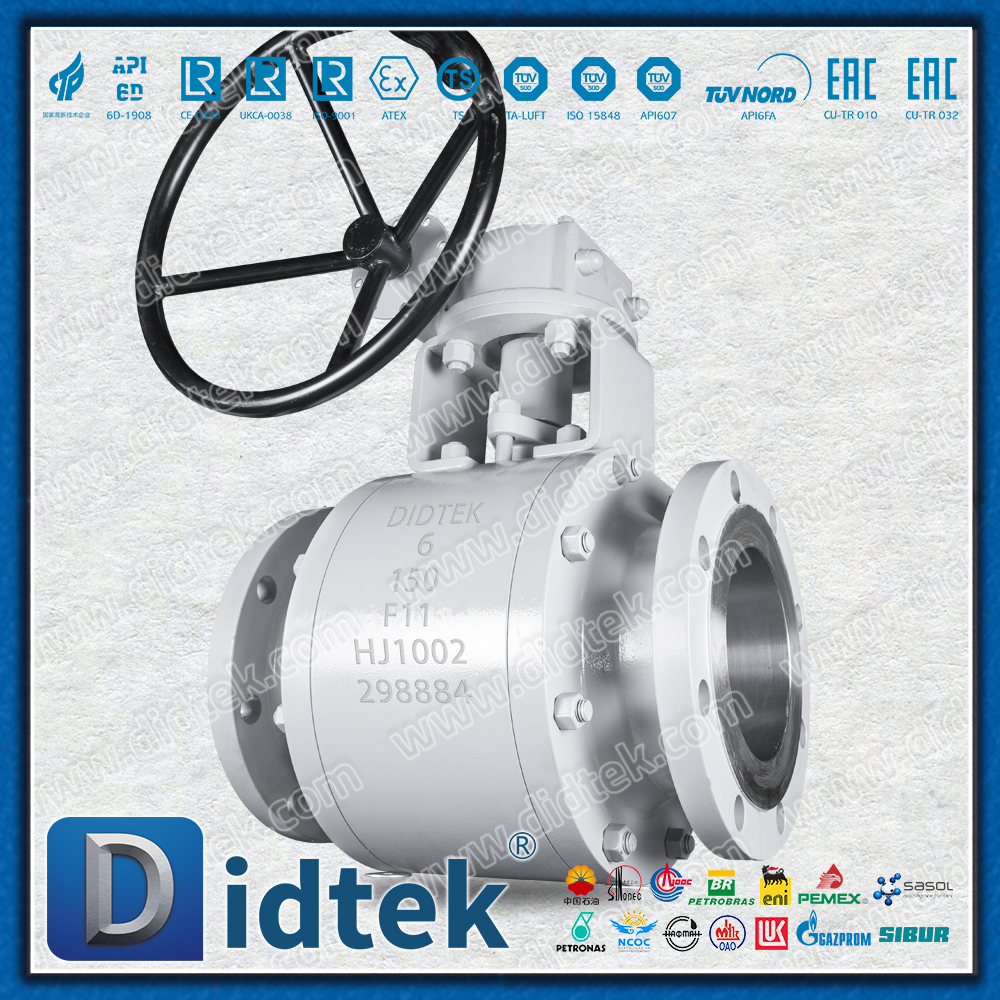

Didtek Full Bore Bolt-Nắp mặt bích rèn F11 Van bi nổi

Tổng quan về sản phẩm

Đây là loại van bi công nghiệp hiệu suất cao được thiết kế đặc biệt cho điều kiện làm việc khắc nghiệt

Didtek Full Bore Bolt-Nắp mặt bích rèn F11 Van bi nổi

Tính năng cốt lõi

Nguyên lý hoạt động của van bi nổi: Quả bóng 'nổi' trong khoang van và được giữ bởi hai ghế van ngược dòng và xuôi dòng. Khi van đóng, dưới tác dụng của áp suất trung bình, quả bóng sẽ dịch chuyển nhẹ và ép chặt vào đế van ở đầu ra, từ đó tạo thành một vòng bịt.

Các tính năng: Cấu trúc tương đối đơn giản, hiệu suất bịt kín tốt và là dạng van bi có đường kính trung bình và nhỏ phổ biến.

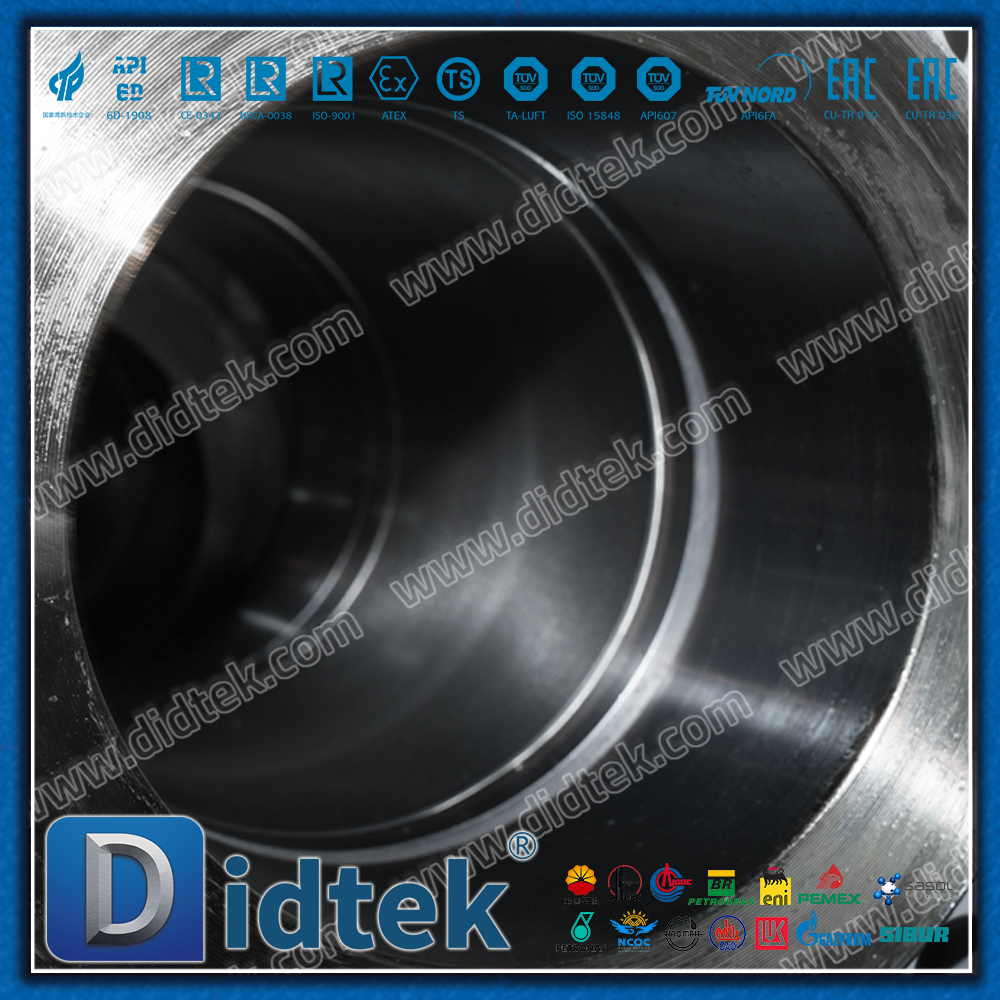

Thiết kế lỗ khoan đầy đủ: Đường kính của kênh dòng chảy bên trong van về cơ bản giống với đường kính danh nghĩa của đường ống được kết nối, tạo thành kênh dòng chảy không bị cản trở.

Ưu điểm: Tổn thất áp suất tối thiểu; Kháng chất lỏng thấp, tiết kiệm năng lượng. Làm sạch đường ống dễ dàng: Cho phép chất làm sạch đường ống (PIG) ​​đi qua, tạo điều kiện thuận lợi cho việc bảo trì.

Không có vùng tích tụ chất lỏng: Ngăn chặn môi trường tích tụ bên trong van, đặc biệt thích hợp với chất lỏng nhớt hoặc dễ đông đặc.

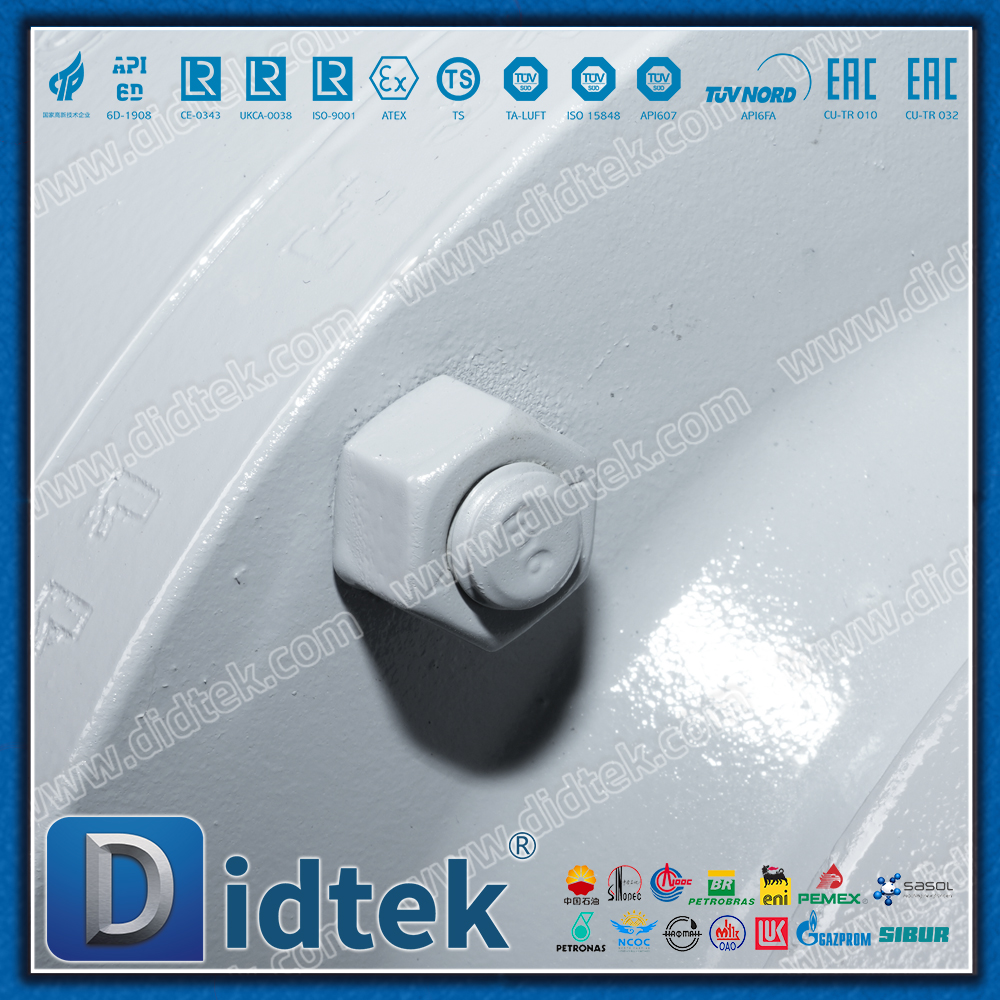

Mặt bích kín bằng bu lông

Thiết kế: Đề cập đến sự kết nối giữa thân van và nắp van bằng mặt bích và bu lông, đồng thời bịt kín bằng gioăng.

Thuận lợi

Kết cấu vững chắc: Khả năng chịu áp lực tốt và độ an toàn cao.

Dễ bảo trì: Việc tháo rời và lắp ráp lại rất thuận tiện và các bộ phận bên trong có thể được thay thế dễ dàng.

Niêm phong đáng tin cậy: Nó cung cấp sự đảm bảo niêm phong mạnh mẽ ở vị trí mặt bích giữa.

rèn

Quy trình sản xuất: Các bộ phận chịu áp lực chính của van (thân van, nắp van và bi) được sản xuất theo quy trình rèn.

Thuận lợi

Tính chất cơ học tuyệt vời: Việc rèn có thể loại bỏ các khuyết tật bên trong vật đúc (như lỗ rỗng và lỗ cát), làm cho cấu trúc vật liệu nhỏ gọn hơn, từ đó đạt được độ bền cao hơn, độ dẻo dai và khả năng chống mỏi tốt hơn.

Chất lượng đáng tin cậy: Thích hợp cho các điều kiện làm việc khắc nghiệt với áp suất cao, nhiệt độ cao và mức độ nguy hiểm cao.

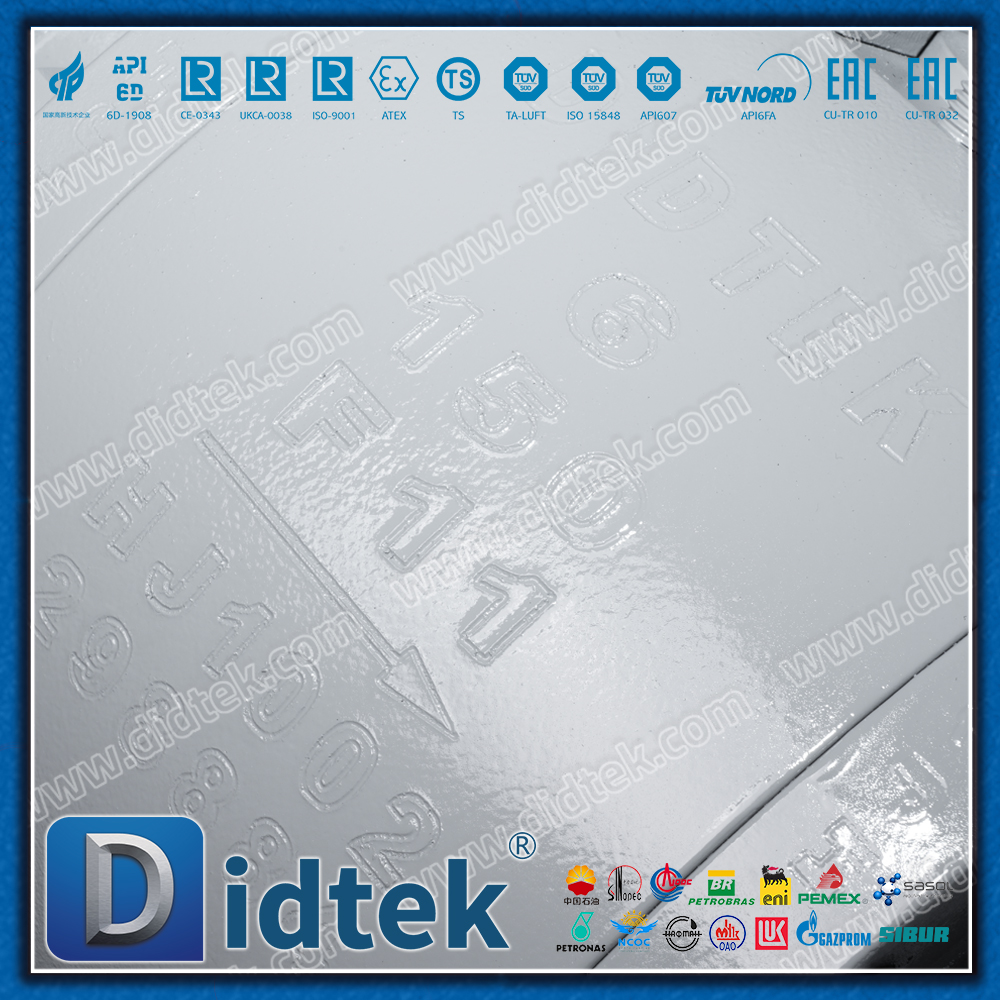

F11

Loại vật liệu: Đây là mã vật liệu trong tiêu chuẩn ASTM A182, đại diện cho thép hợp kim crom-molypden rèn.

Tính năng hiệu suất

Độ bền nhiệt độ cao: Nó chứa các nguyên tố crom (Cr) và molypden (Mo), cho phép nó duy trì độ bền cơ học tốt và khả năng chống rão ở nhiệt độ cao (thường lên tới khoảng 550°C - 600°C).

Chống ăn mòn hydro: Nó có thể chống ăn mòn hydro một cách hiệu quả trong môi trường hydro nhiệt độ cao và áp suất cao thường thấy trong các ngành công nghiệp hóa dầu và năng lượng.

Mức độ ứng dụng: Là vật liệu chính cho các loại van trung bình, nhiệt độ cao và áp suất cao.

Tóm tắt các tính năng cốt lõi

Độ bền cao và độ tin cậy cao: Thân van rèn và mặt bích trong kết nối bu lông đảm bảo tính toàn vẹn về cấu trúc và độ an toàn của van trong điều kiện áp suất cao.

Hiệu suất chất lỏng vượt trội: Thiết kế lỗ khoan đầy đủ giúp giảm thiểu tổn thất áp suất và phù hợp với các hệ thống có yêu cầu nghiêm ngặt về tốc độ dòng chảy và giảm áp suất.

Khả năng thích ứng với điều kiện làm việc khắc nghiệt: Vật liệu thép crom-molypden F11 khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng nhiệt độ và áp suất cao, với hiệu suất vượt xa so với van thép cacbon thông thường (WCB) hoặc thép không gỉ (304/316).

Hiệu suất bịt kín tuyệt vời: Thiết kế bóng nổi đạt được độ kín tự siết với sự hỗ trợ của áp suất trung bình, đảm bảo độ kín khi đóng.

Bảo trì thuận tiện: Cấu trúc mặt bích liên kết bằng bu lông giúp cho việc kiểm tra, bảo trì và thay thế các bộ phận bên trong của van trở nên đơn giản.

Các lĩnh vực ứng dụng điển hình

Van này được thiết kế đặc biệt cho các môi trường công nghiệp khắc nghiệt sau:

Nhà máy nhiệt điện: hệ thống hơi chính, hệ thống nước cấp, hệ thống dầu đốt.

Công nghiệp hóa dầu: Đơn vị lọc dầu, đơn vị Cracking xúc tác, sản phẩm dầu nhiệt độ cao và đường ống dẫn khí xử lý.

Công nghiệp hóa chất than: Đường ống dẫn nhiệt độ cao và môi trường chứa hydro như khí tổng hợp và khí dịch chuyển.

Các ngành công nghiệp khác: Bất kỳ hệ thống kiểm soát chất lỏng công nghiệp nào cần chịu được nhiệt độ cao và áp suất cao.

Phần kết luận

Van bi nổi F11 được rèn bằng bu-lông toàn mặt bích là giải pháp van công nghiệp đại diện cho hiệu suất cao, độ tin cậy cao và tuổi thọ dài. Nó tích hợp các thiết kế, vật liệu và quy trình phù hợp nhất cho môi trường khắc nghiệt và là thiết bị kiểm soát chất lỏng không thể thiếu trong các ngành công nghiệp xử lý quan trọng như điện và hóa dầu.

Thông số thiết kế:
