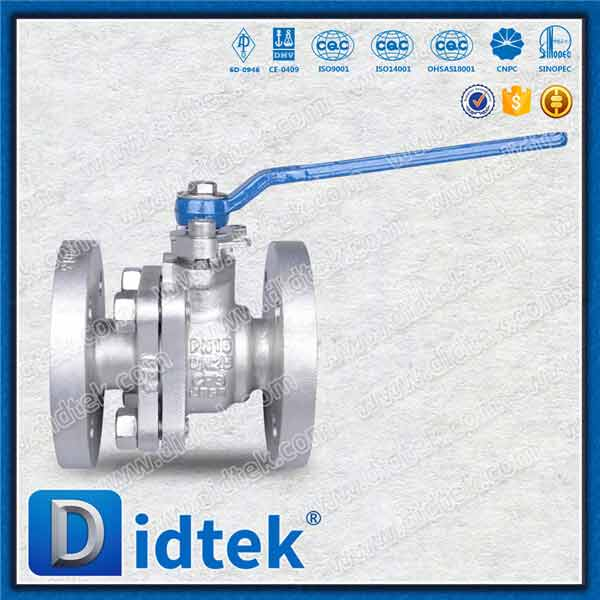

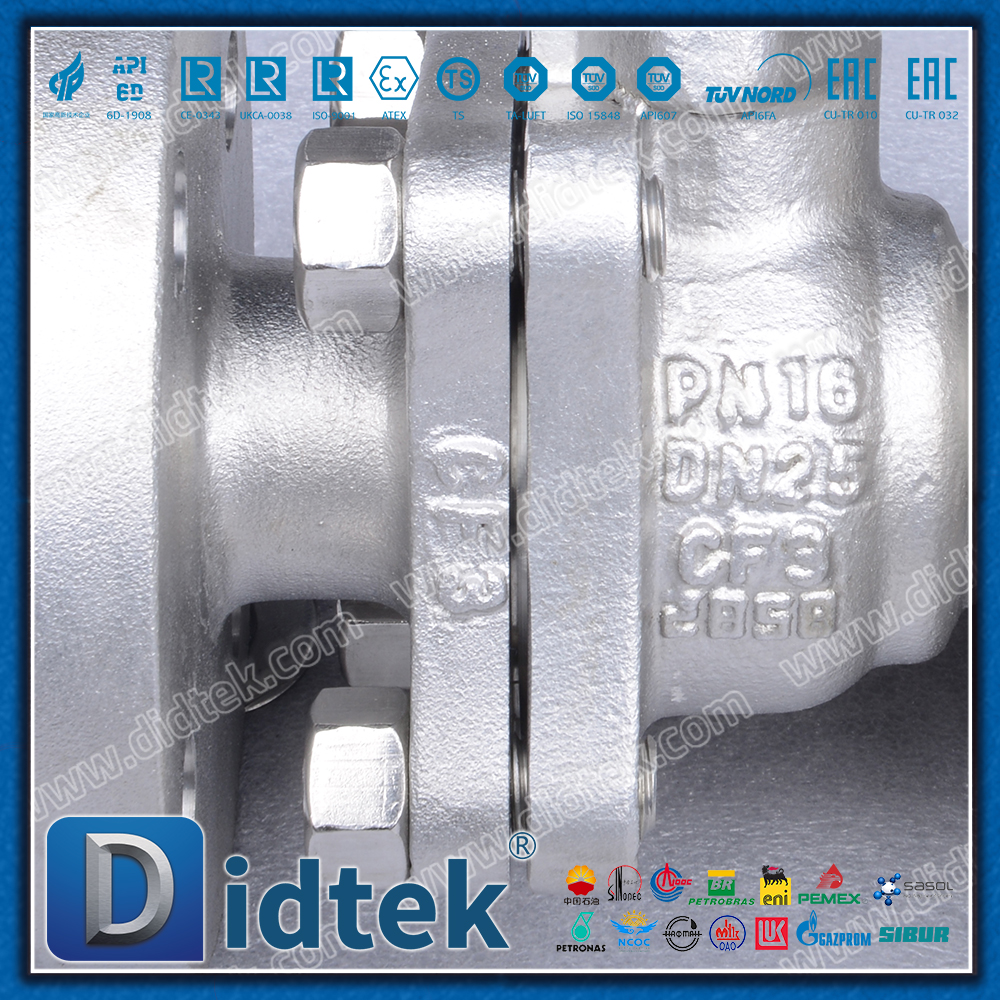

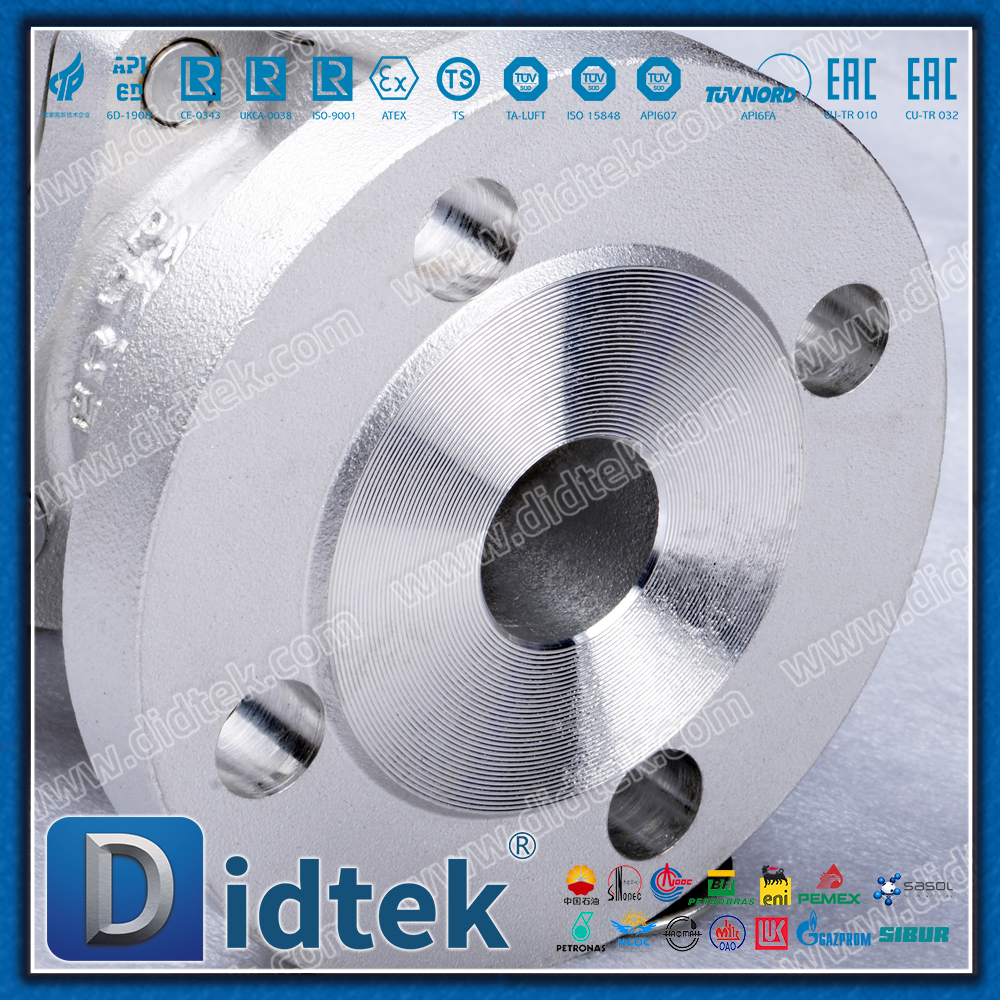

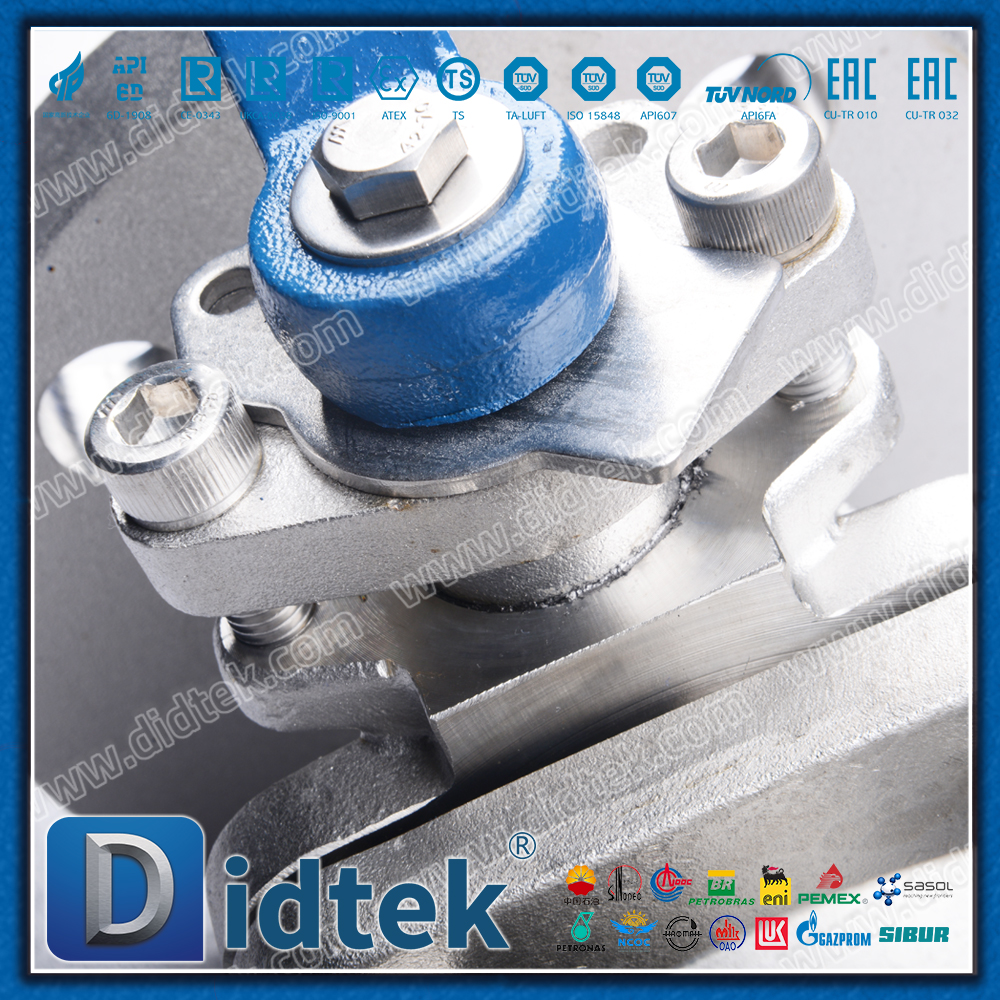

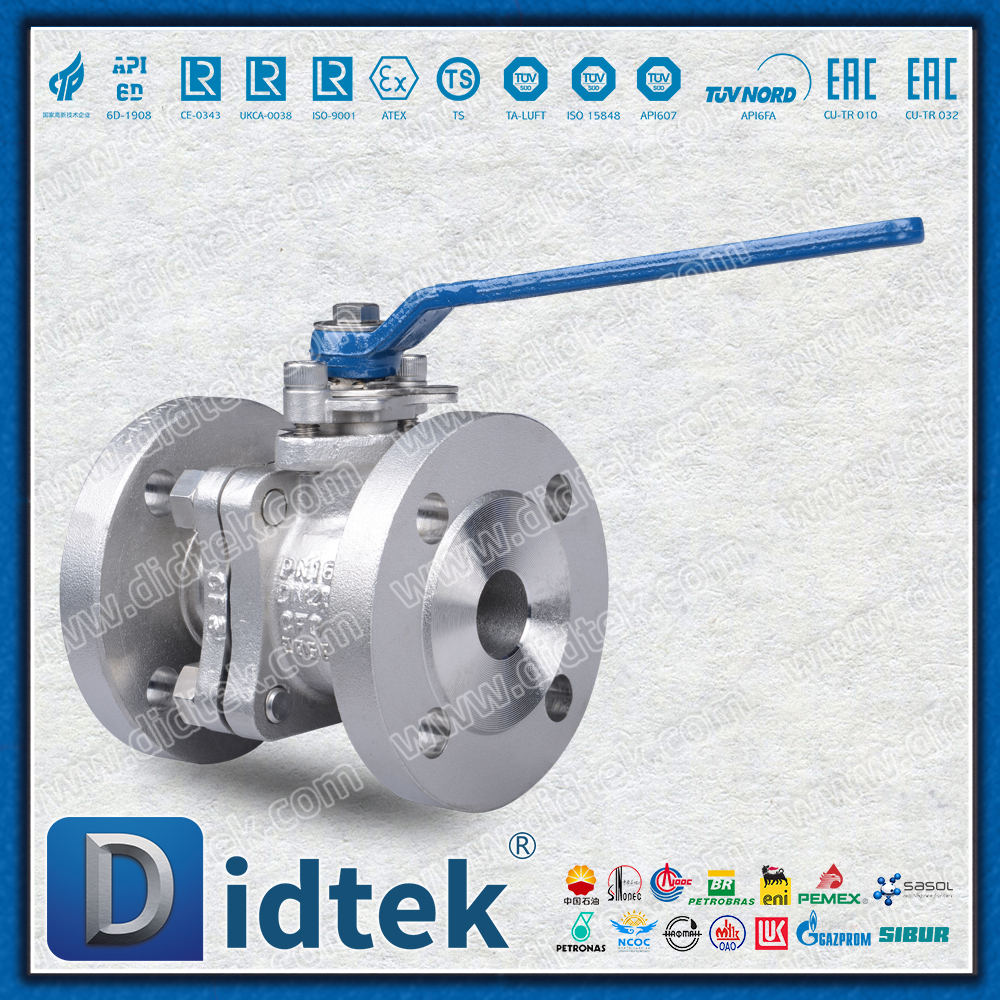

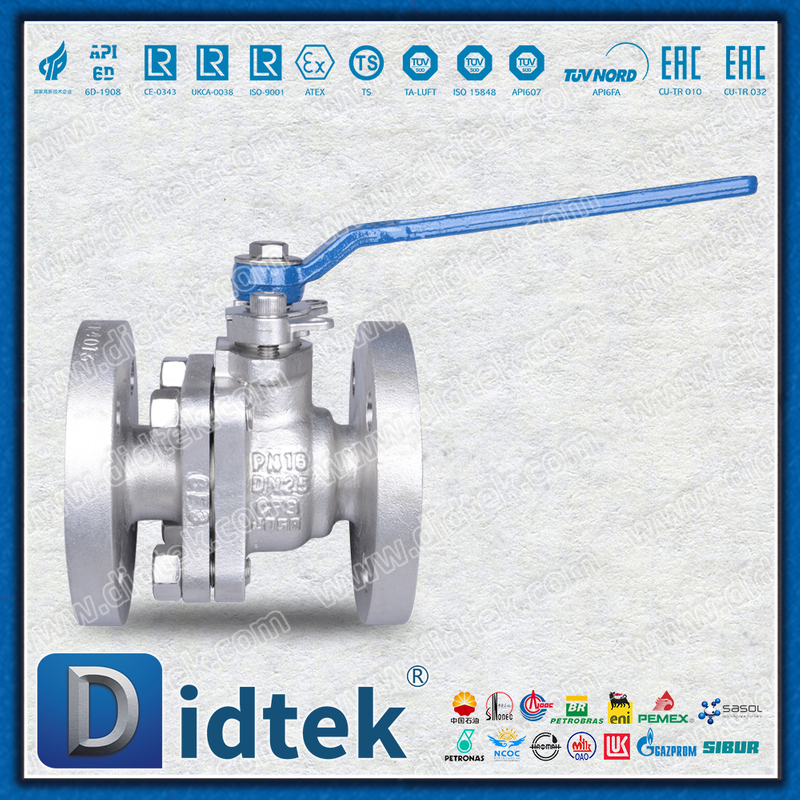

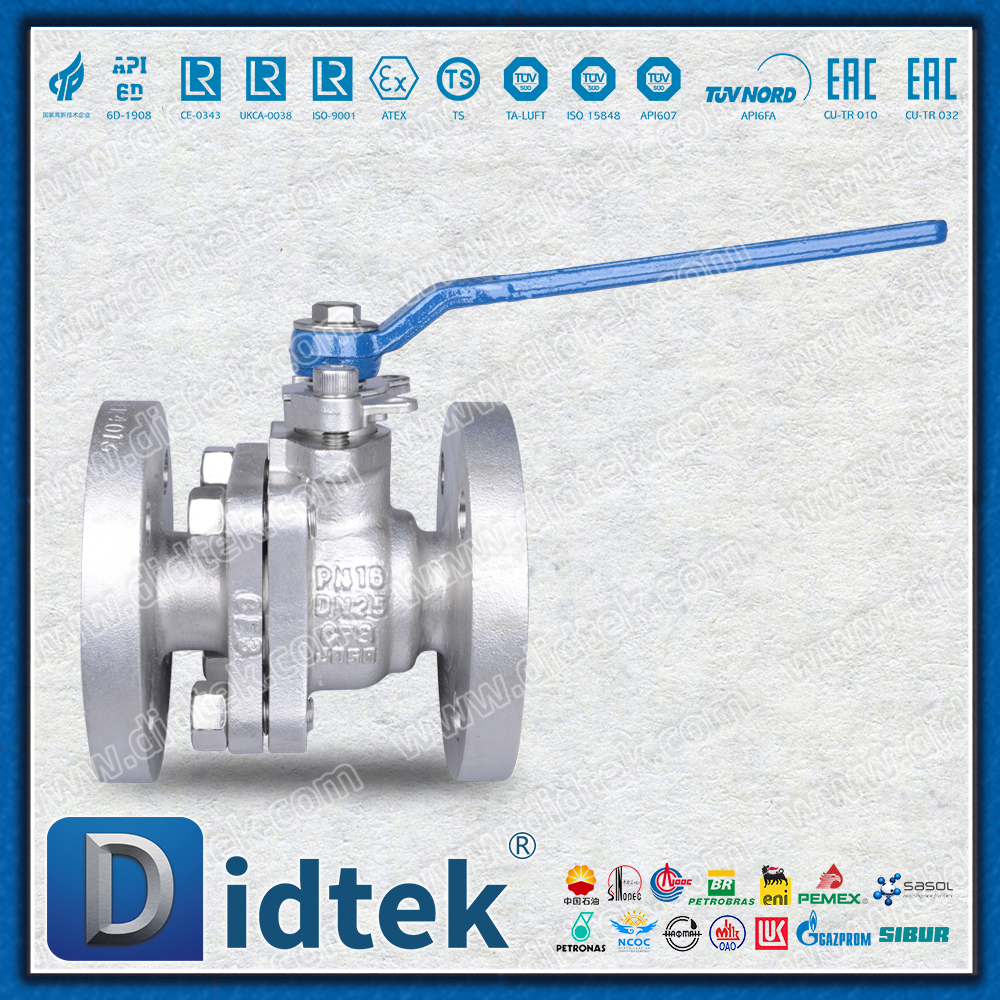

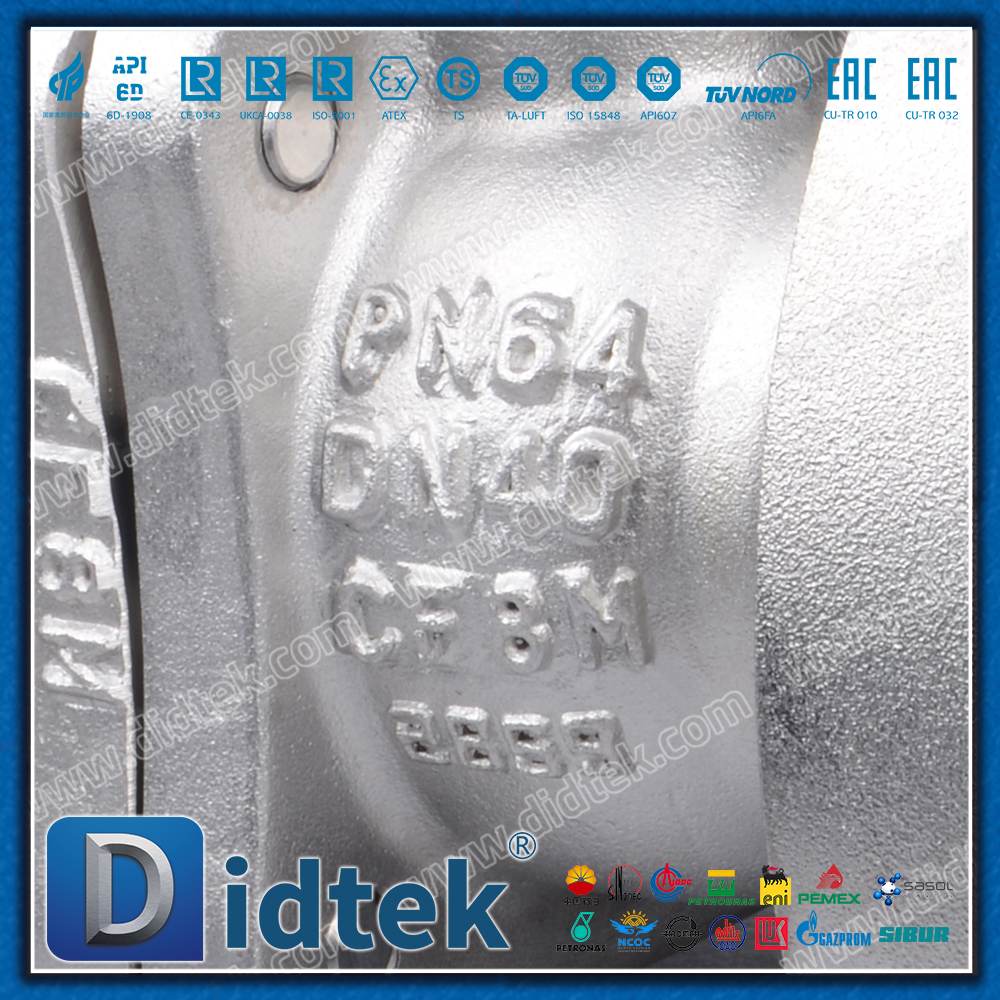

DIN/EN Van bi nổi bằng kim loại bằng thép không gỉ có thân chống thổi ra ngoài

Định vị sản phẩm cốt lõi

Van bi nổi bằng thép không gỉ được sản xuất nghiêm ngặt theo tiêu chuẩn DIN/EN Châu Âu, có cặp đệm cứng bằng kim loại và thiết kế thân van chống xả an toàn từ bên trong. Sản phẩm này được thiết kế đặc biệt cho các điều kiện làm việc khắc nghiệt như nhiệt độ cao, mài mòn và môi trường nguy hiểm. Trong khi đảm bảo hiệu suất bịt kín vượt trội, nó mang lại mức độ an toàn vận hành cao nhất.

Chi tiết thông số kỹ thuật

Đặc điểm thiết kế cốt lõi

1. Thân van chống nổ an toàn nội tại

Thân van kết cấu hình chữ T: Phần kết nối giữa thân van và quả cầu sử dụng thiết kế kết cấu hình chữ T cỡ lớn. Ngay cả khi khoang van bị quá áp bất thường hoặc nắp đóng gói bị hỏng, nó có thể đảm bảo rằng thân van sẽ không bị áp suất trung bình thổi ra khỏi thân van.

Đảm bảo an toàn kép: Bề mặt tiếp xúc giữa bậc thân van và thân van được xử lý chính xác để tạo thành điểm dừng cơ học, cung cấp lớp bảo vệ thứ hai

Thiết kế ma sát thấp: Bề mặt vùng tiếp xúc giữa thân van và vòng đệm đã được xử lý đặc biệt để đảm bảo độ kín tốt trong khi vẫn duy trì mô-men xoắn vận hành thấp

2. Con dấu cứng kim loại hiệu suất cao

Cấu trúc composite nhiều lớp

Lớp đế: Nền thép không gỉ

Lớp chuyển tiếp: Lớp đệm hợp kim niken

Bề mặt làm việc: lớp gốm kim loại cacbua vonfram/crom cacbua

Độ cứng bề mặt: Độ cứng của bề mặt bịt kín có thể đạt HRC 68-72

Tính năng tự mài: Bóng và đế van có tác dụng tự mài trong quá trình đóng mở, đảm bảo độ tin cậy bịt kín lâu dài

3. Tuân thủ nghiêm ngặt các tiêu chuẩn DIN/EN

Tiêu chuẩn hóa kích thước: Khoảng cách mặt bích, chiều dài kết cấu, v.v. tuân thủ đầy đủ các tiêu chuẩn dòng DIN EN 558

Tham chiếu áp suất: Định mức áp suất-nhiệt độ tuân thủ nghiêm ngặt tiêu chuẩn DIN EN 12516

Thông số kỹ thuật kiểm tra: Tiến hành kiểm tra áp suất nghiêm ngặt và xác minh hiệu suất theo tiêu chuẩn DIN EN 12266-1

4. Tối ưu hóa cấu trúc quả bóng nổi

Lực bịt kín tăng cường: Dưới tác dụng của áp suất trung bình, quả bóng tự động ép về phía bệ van ở đầu ra, tạo thành vòng bịt tự tăng cường

Khả năng bịt kín hai chiều: Tải trước được thiết kế cẩn thận đảm bảo rằng van đạt được khả năng bịt kín hai chiều đáng tin cậy

Vòng bi mô-men xoắn thấp: Sử dụng vật liệu ổ trục có hệ số ma sát thấp nên làm giảm đáng kể mô-men xoắn vận hành

Giải thích chi tiết về lợi thế hiệu suất

Hiệu suất an toàn

An toàn thân van tuyệt đối: Thiết kế chống nổ loại bỏ hoàn toàn nguy cơ thân van bay ra ngoài, bảo vệ an toàn cho người và thiết bị

An toàn cháy nổ: Cấu trúc kín bằng kim loại có khả năng chống cháy tự nhiên và được chứng nhận API 607

Thiết kế chống tĩnh điện: Tích hợp thiết bị chống tĩnh điện để đảm bảo giá trị điện trở giữa bi và thân van đáp ứng yêu cầu tiêu chuẩn

Hiệu suất độ bền

Chịu nhiệt độ cao: Cấu trúc niêm phong kim loại có thể chịu được các điều kiện làm việc ở nhiệt độ cao trên 550oC

Chống mài mòn và chống ăn mòn: Bề mặt bịt kín siêu cứng kết hợp với thân van bằng thép không gỉ có thể chịu được mài mòn hạt và ăn mòn trung bình

Thiết kế có tuổi thọ cao: Tuổi thọ sử dụng trong điều kiện làm việc khắc nghiệt gấp 3 đến 5 lần so với van kín mềm

Duy trì lợi thế

Thiết kế mô-đun: Các bộ phận chính áp dụng thiết kế mô-đun, giúp việc bảo trì và thay thế trở nên thuận tiện

Bảo trì trực tuyến: Một số cấu trúc hỗ trợ bảo trì trực tuyến để giảm thời gian ngừng hoạt động

Phụ tùng thay thế được tiêu chuẩn hóa: Tuân thủ các tiêu chuẩn DIN/EN, phụ tùng thay thế dễ dàng có được và có khả năng thay thế lẫn nhau cao

Các lĩnh vực ứng dụng điển hình

Kỹ thuật hóa học và công nghiệp hóa dầu

Đường ống dẫn dầu và khí đốt nhiệt độ cao

Hệ thống vận chuyển chất xúc tác

Kiểm soát môi trường dung môi mạnh

Năng lượng và Điện

Hệ thống hơi nước của nhà máy điện

Đường ống cấp nước cho nồi hơi

Xử lý khí thải nhiệt độ cao

Luyện kim và khai thác mỏ

Đường ống vận chuyển than nghiền

Hệ thống kiểm soát bột giấy

Xử lý khí ở nhiệt độ cao

Công nghiệp đặc biệt

Đốt rác thải để phát điện

Hệ thống dầu truyền nhiệt nhiệt độ cao

Đường ống xử lý điều kiện làm việc khắc nghiệt

Hướng dẫn lựa chọn và cấu hình

Cấu hình tiêu chuẩn

Hệ thống thân van chống xả

Cặp niêm phong cứng bằng kim loại

Thiết bị chống tĩnh điện

Thiết kế an toàn cháy nổ

Kết nối mặt bích tiêu chuẩn DIN

Cấu hình tùy chọn

Nắp van mở rộng: Dùng để cách nhiệt ở nhiệt độ cao hoặc thấp

Thiết bị truyền động: Hộp số tay/thiết bị truyền động khí nén/điện

Thiết bị khóa: Dùng để khóa an toàn trạng thái đóng mở của van

Lớp phủ đặc biệt: Chống ăn mòn cho khoang bên trong hoặc xử lý đặc biệt cho bề mặt bên ngoài

Thoát nước/Xả khí: Giao diện xả thân van

Tóm tắt giá trị kỹ thuật

Van bi nổi thân van chống nổ bằng kim loại cứng bằng thép không gỉ tiêu chuẩn DIN/EN, thông qua sự kết hợp hoàn hảo giữa thiết kế an toàn nội tại và hệ thống tiêu chuẩn Châu Âu, mang đến cho người dùng công nghiệp những

Mức độ an toàn cao nhất: Thiết kế thân van chống xả loại bỏ hoàn toàn các mối nguy hiểm lớn về an toàn

Khả năng thích ứng vượt trội với điều kiện làm việc: Cấu trúc bịt kín bằng kim loại có thể chịu được nhiệt độ khắc nghiệt và môi trường mài mòn

Đảm bảo tuân thủ tiêu chuẩn: Hoàn toàn tuân thủ các tiêu chuẩn DIN/EN để đảm bảo chất lượng sản phẩm và khả năng thay thế lẫn nhau

Tuổi thọ dài: Vật liệu chất lượng cao và sản xuất chính xác đảm bảo hoạt động đáng tin cậy lâu dài

Sản phẩm này đặc biệt thích hợp cho các điểm ứng dụng quan trọng có yêu cầu cực kỳ cao về độ an toàn và độ tin cậy, chẳng hạn như nhiệt độ cao, áp suất cao và môi trường nguy hiểm. Nó là người bảo vệ an toàn cho các điều kiện làm việc có rủi ro cao trong các ngành công nghiệp chế biến.
