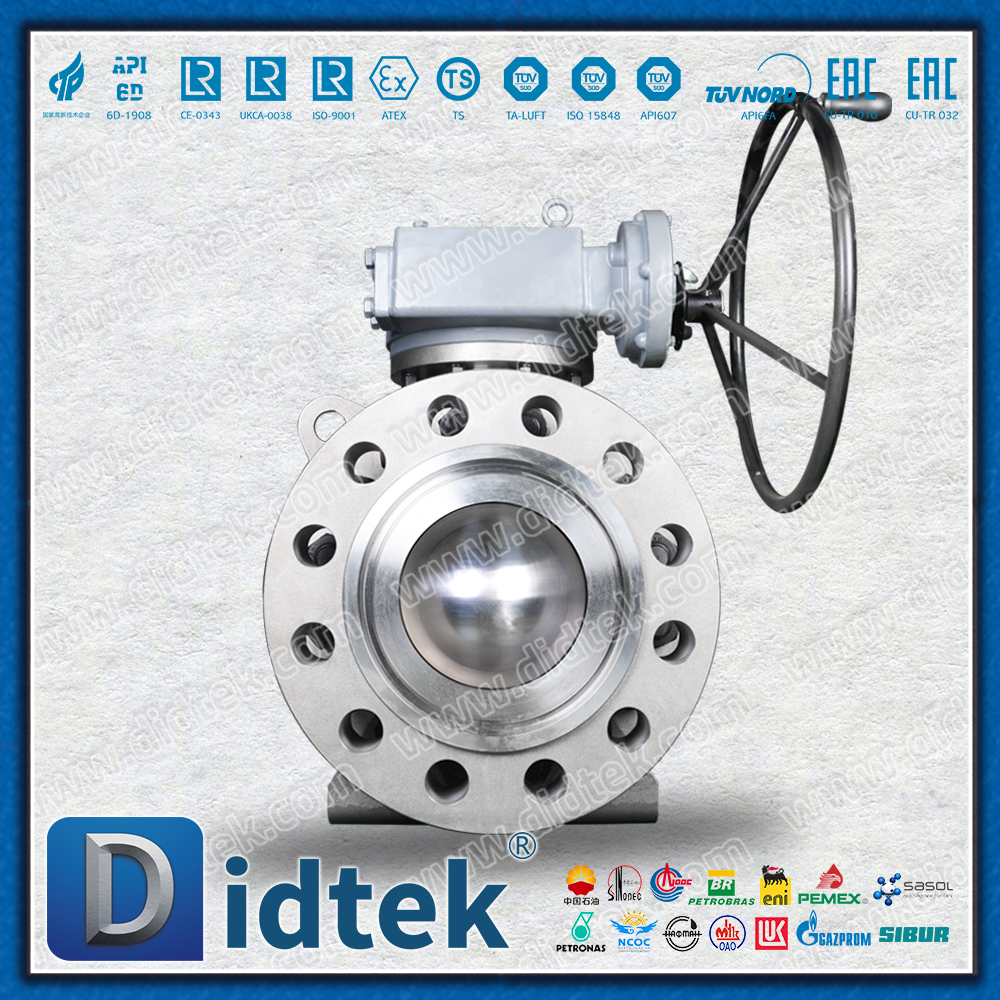

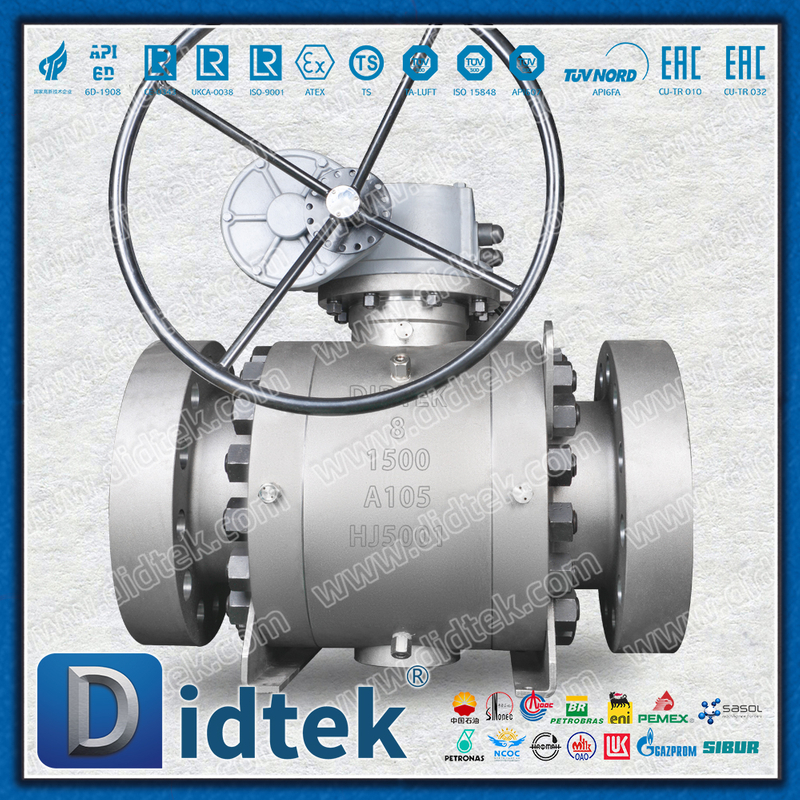

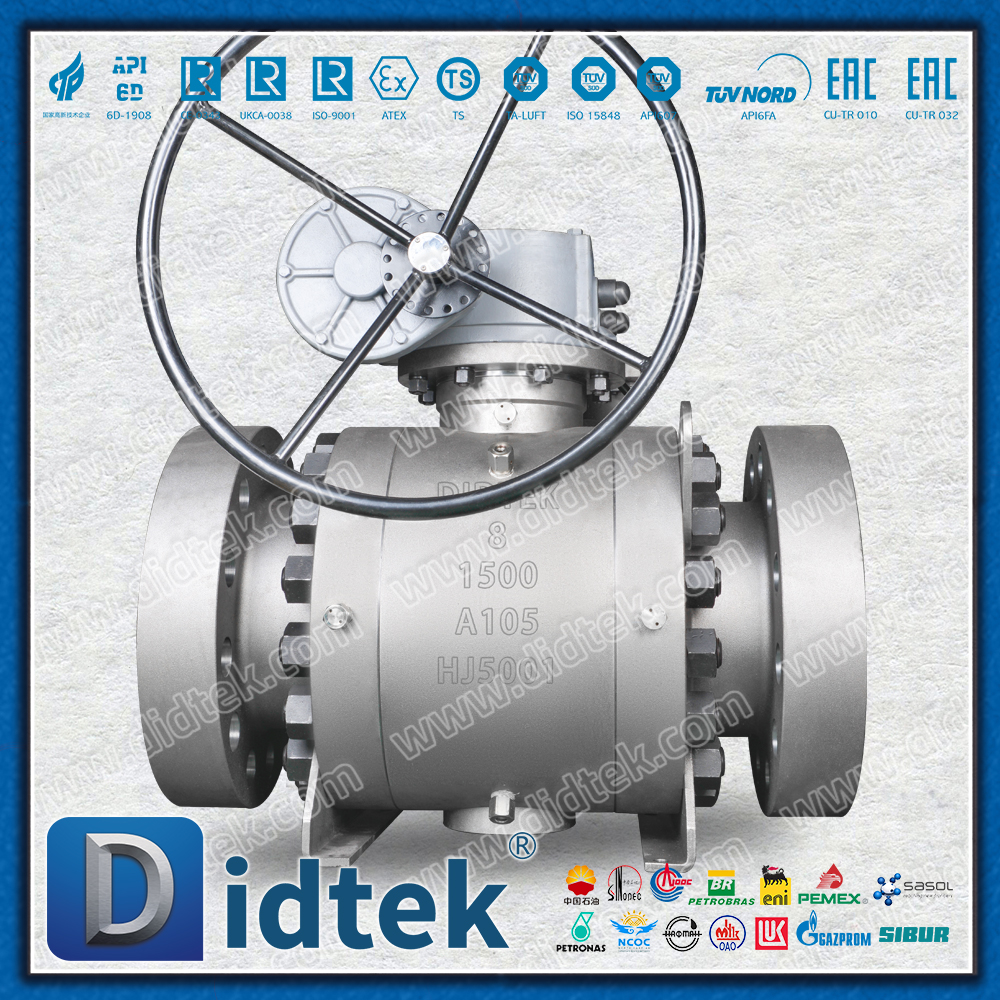

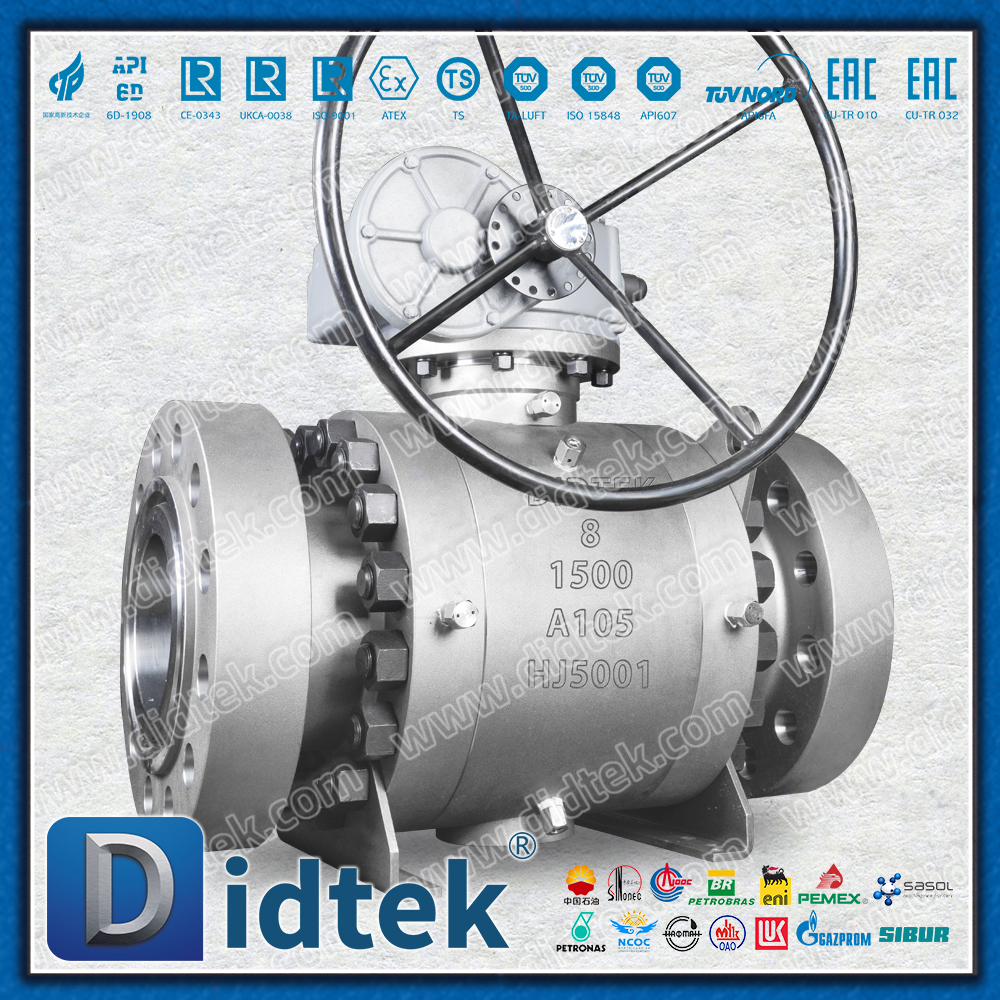

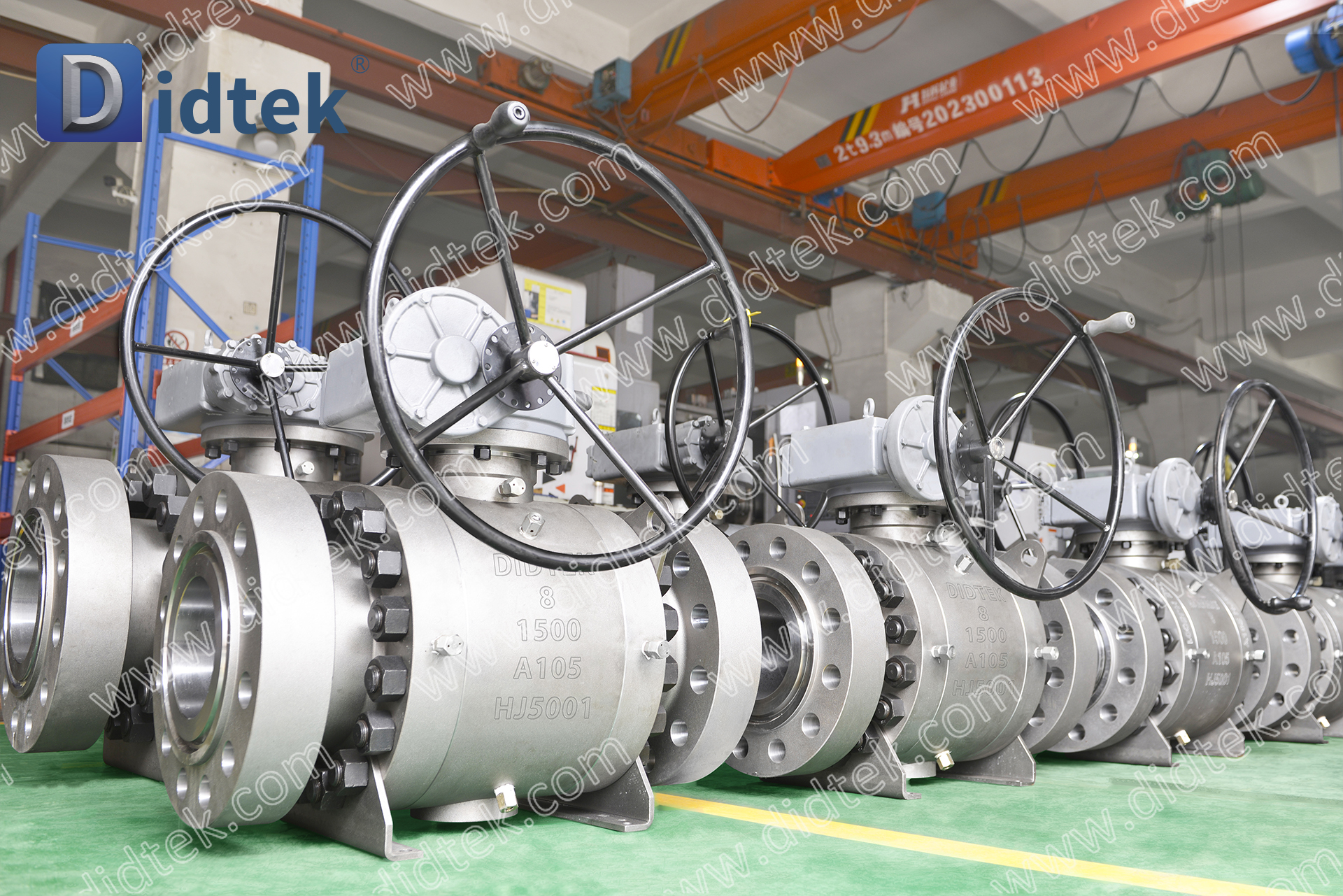

Didtek Flange Full Bore Thép rèn áp suất cao A105 Van bi gắn trên trục

Tổng quan về sản phẩm

Đây là loại van bi công nghiệp có hiệu suất cao và độ tin cậy cao được thiết kế cho các điều kiện làm việc khắc nghiệt. Nó tích hợp các đặc tính thiết kế và vật liệu của nhiều loại van cao cấp và phù hợp với các hệ thống đường ống công nghiệp yêu cầu ngắt nghiêm ngặt, vận hành ở áp suất cao và tuổi thọ dài.

Didtek Flange Full Bore Thép rèn áp suất cao A105 Van bi gắn trên trục

Giải thích chi tiết các tính năng chính

Thân van và vật liệu

Kết cấu rèn: Các bộ phận chịu áp lực chính của thân van được sản xuất theo quy trình rèn. So với van đúc, van thép rèn có độ bền cơ học cao hơn, cấu trúc pha tinh thể tốt hơn, khả năng chống va đập và mỏi mạnh hơn, đặc biệt thích hợp cho môi trường áp suất cao và nguy hiểm.

Vật liệu A105: Đây là loại vật liệu rèn thép carbon theo tiêu chuẩn ASTM và là một trong những vật liệu tiêu chuẩn và được sử dụng phổ biến nhất để sản xuất van nhiệt độ cao và áp suất cao. Nó có đặc tính cơ học tuyệt vời và khả năng chịu nhiệt độ cao và thường được sử dụng ở nhiệt độ từ -29°C đến 425°C.

Phương pháp hỗ trợ hình cầu

Lõi bi cố định: Đây là thiết kế cốt lõi của loại van này. Quả cầu được đỡ chắc chắn bởi hai trục cố định ở trên và dưới, không bị dịch chuyển trong quá trình vận hành. Cấu trúc này cho phép:

Ứng dụng áp suất cao: Nó có thể chịu được áp suất đường ống cực cao và chân van sẽ không bị biến dạng quá mức do áp suất trung bình.

Hoạt động với mô-men xoắn thấp: Ngay cả dưới áp suất cao, mô-men xoắn đóng mở thấp hơn nhiều so với van bi nổi, tạo điều kiện thuận lợi cho việc cấu hình các bộ truyền động lớn.

Tuổi thọ dài: Quá trình đóng mở ít gây mài mòn trên đế van, kéo dài đáng kể tuổi thọ của van.

Thiết kế kênh dòng chảy

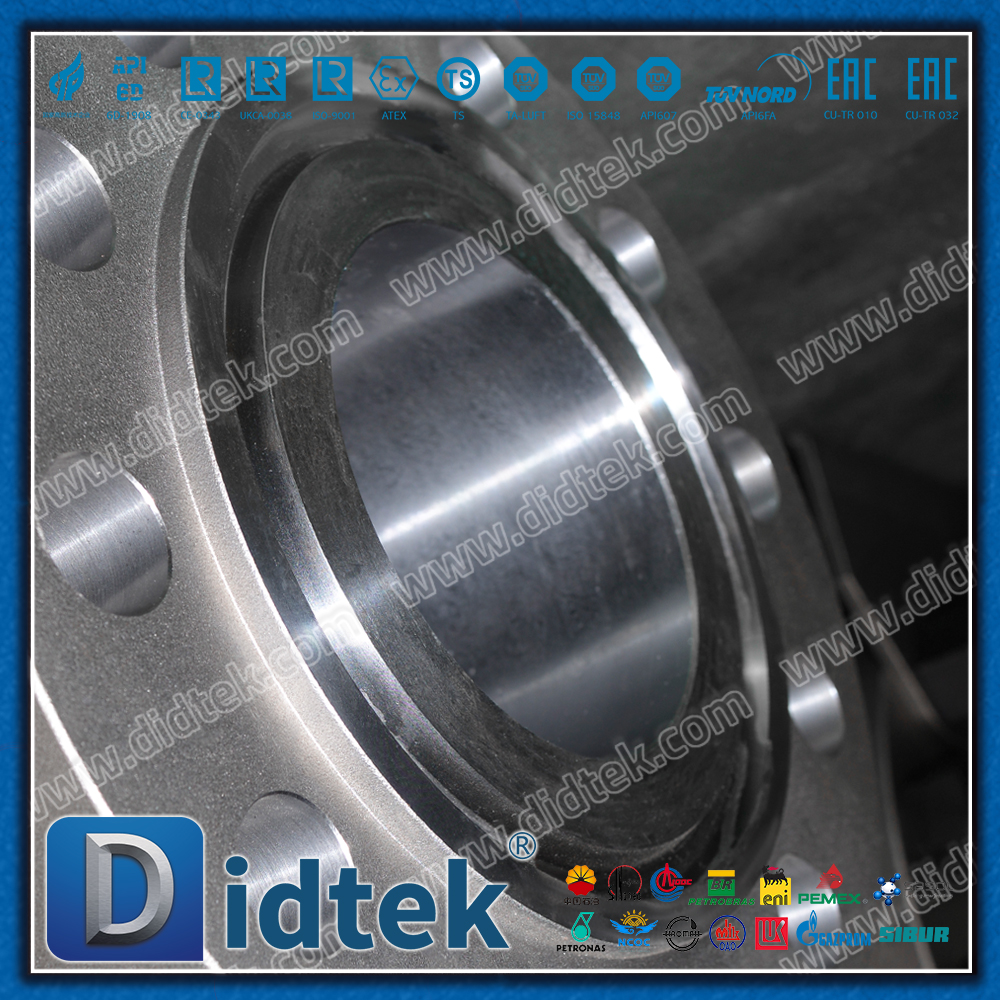

Lỗ khoan đầy đủ: Đường kính của kênh bên trong van về cơ bản giống với lỗ khoan danh nghĩa của đường ống được kết nối. Thiết kế này cho phép:

Mất áp suất bằng 0: Hầu như không có hiện tượng giảm áp suất khi môi trường chảy qua van.

Khả năng chuyền bóng: Việc cho phép chất tẩy rửa đường ống hoặc bi heo đi qua là rất quan trọng đối với các đường ống cần vệ sinh thường xuyên.

Đánh giá áp suất

Áp suất cao: Thiết kế này thường tuân thủ các tiêu chuẩn của cấp áp suất ANSI Class 600, 900, 1500 hoặc cao hơn và có thể áp dụng cho điều kiện làm việc áp suất cao trong các ngành công nghiệp như dầu khí, khí đốt tự nhiên và kỹ thuật hóa học.

Phương thức kết nối

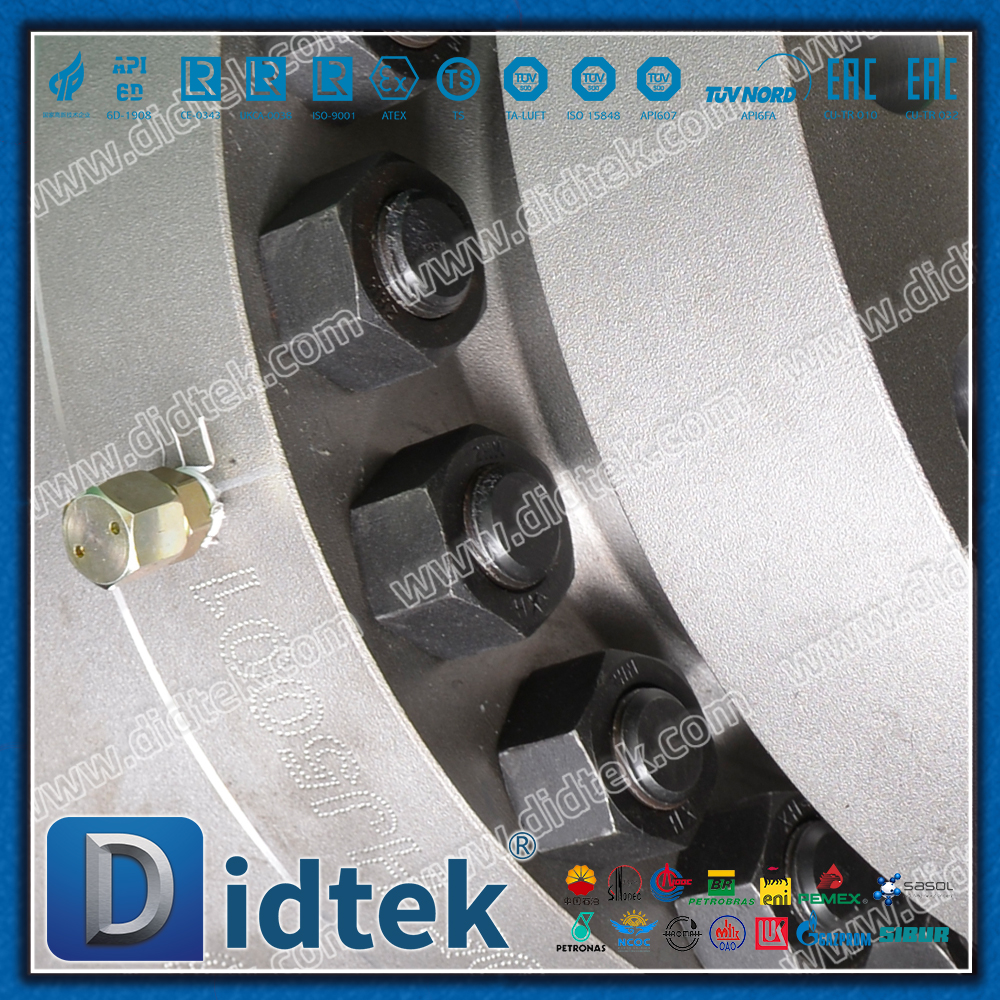

Kết nối mặt bích: Được kết nối với hệ thống đường ống thông qua một tấm mặt bích và được gắn chặt bằng bu lông. Đây là phương pháp kết nối được sử dụng phổ biến và đáng tin cậy nhất trong đường ống áp suất cao, đường kính lớn, thuận tiện cho việc lắp đặt, tháo gỡ và bảo trì, đồng thời có hiệu suất bịt kín đáng tin cậy.

Tóm tắt Ưu điểm

Độ bền và độ an toàn cao: Thân van A105 bằng thép rèn và kết cấu cố định đảm bảo tính toàn vẹn và an toàn của van dưới áp suất cao, nhiệt độ cao và tải trọng va đập.

Hiệu suất bịt kín tuyệt vời: Thiết kế cố định đảm bảo rằng mặt van được ứng suất đều dưới áp suất cao, mang lại hiệu suất bịt kín đáng tin cậy và nguy cơ rò rỉ bên trong thấp.

Khả năng cản dòng chảy thấp và khả năng lưu lượng cao: Thiết kế lỗ khoan đầy đủ giúp giảm thiểu tổn thất năng lượng trong quá trình lưu lượng trung bình ở mức độ lớn nhất.

Dễ vận hành và bền bỉ: Thích hợp cho hoạt động thường xuyên, với chi phí bảo trì thấp và hiệu quả chi phí cao trong suốt vòng đời của nó.

Tính linh hoạt: Nó có thể được cấu hình dễ dàng với hộp số, bộ truyền động khí nén, thủy lực hoặc điện để đạt được điều khiển tự động từ xa.

Kịch bản ứng dụng điển hình

Van này là sự lựa chọn lý tưởng cho các lĩnh vực công nghiệp đòi hỏi khắt khe sau:

Dầu khí: đường ống dẫn đường dài, lắp đặt đầu giếng và đường ống xử lý áp suất cao trong các nhà máy lọc dầu.

Kỹ thuật hóa học và hóa dầu: Thiết bị phản ứng áp suất cao, cắt bỏ môi trường ăn mòn hoặc độc hại.

Năng lượng và điện: Hệ thống cung cấp hơi nước và nước áp suất cao của các nhà máy điện.

Kỹ thuật hàng hải: Hệ thống đường ống tàu ngầm.

Bất kỳ điều kiện vận hành nào yêu cầu tổn thất áp suất bằng 0, mức cắt áp suất cao và độ tin cậy cao.

Phần kết luận

Van bi cố định bằng thép rèn A105 áp suất cao đầy đủ lỗ khoan được kết nối mặt bích này đại diện cho giải pháp van công nghiệp hạng nặng cho các điều kiện vận hành quan trọng. Bằng cách kết hợp tính ưu việt của vật liệu rèn, độ ổn định của các quả cầu cố định và độ trơn tru của thiết kế toàn lỗ, nó mang lại sự đảm bảo kiểm soát chất lỏng an toàn, hiệu quả và lâu dài cho các đường ống công nghiệp hiện đại.
