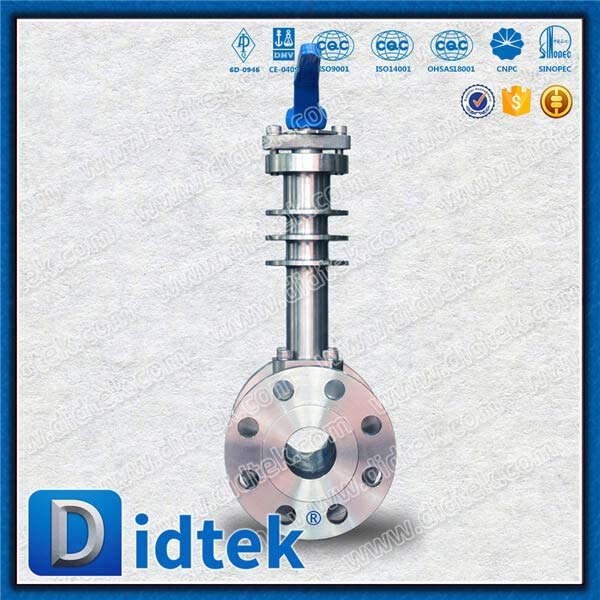

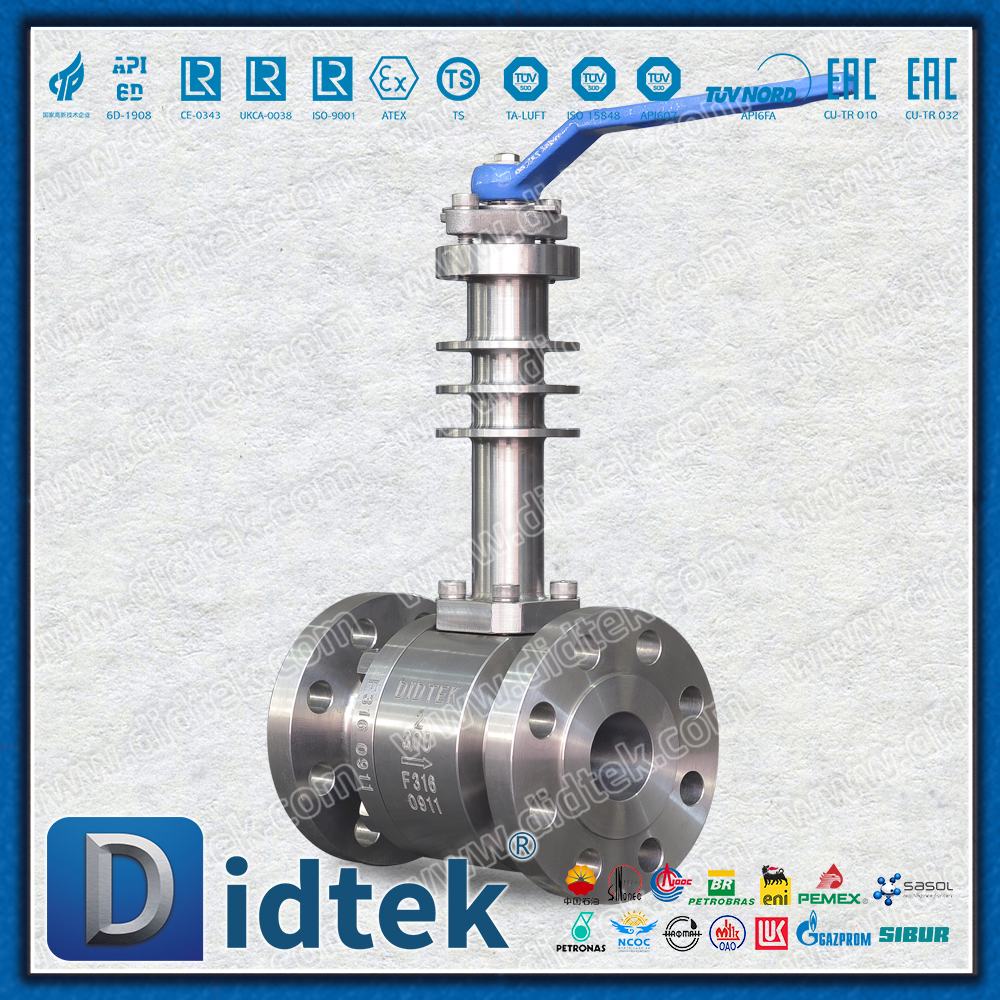

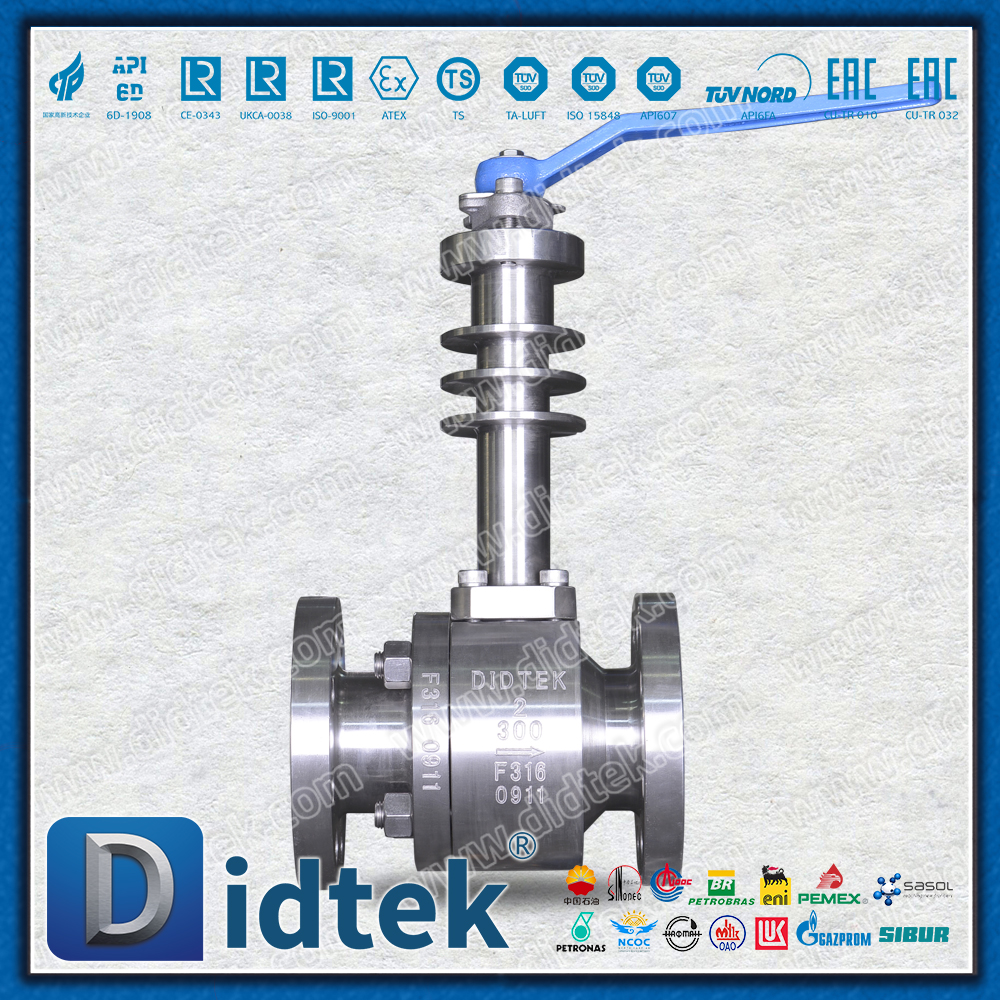

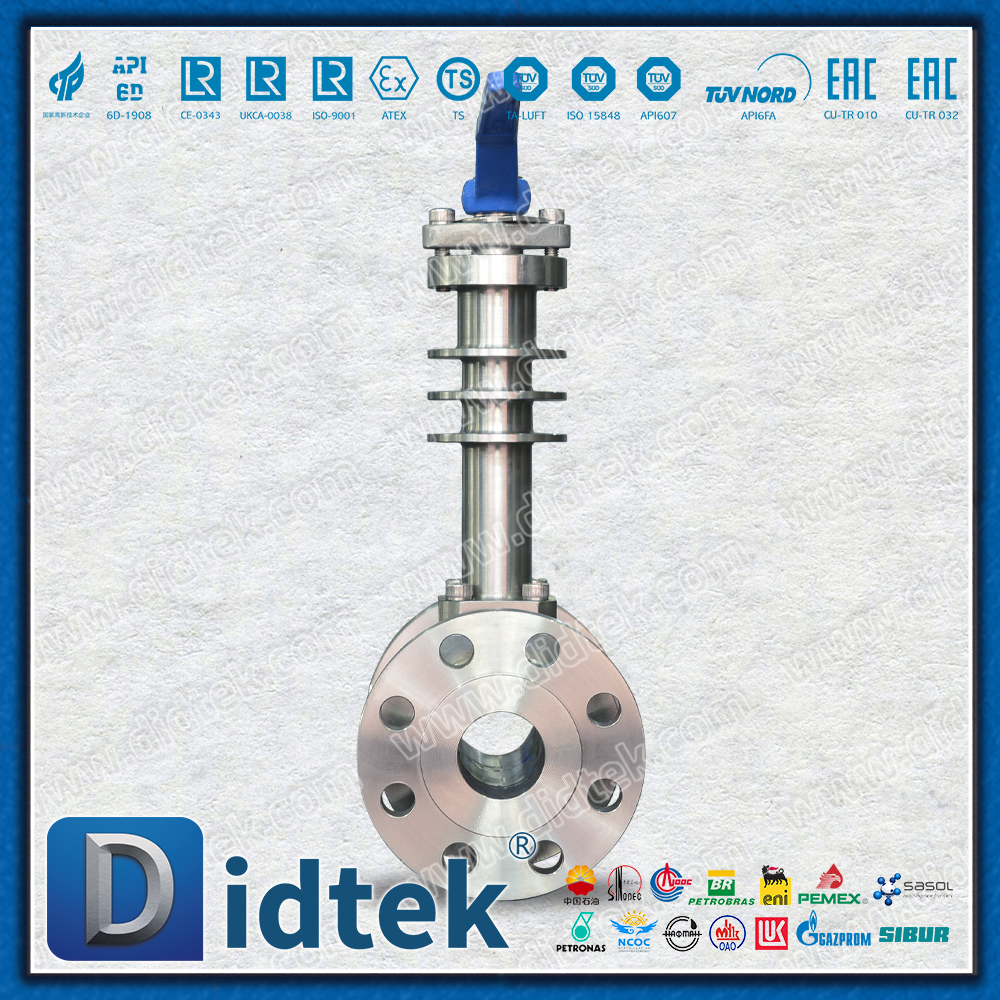

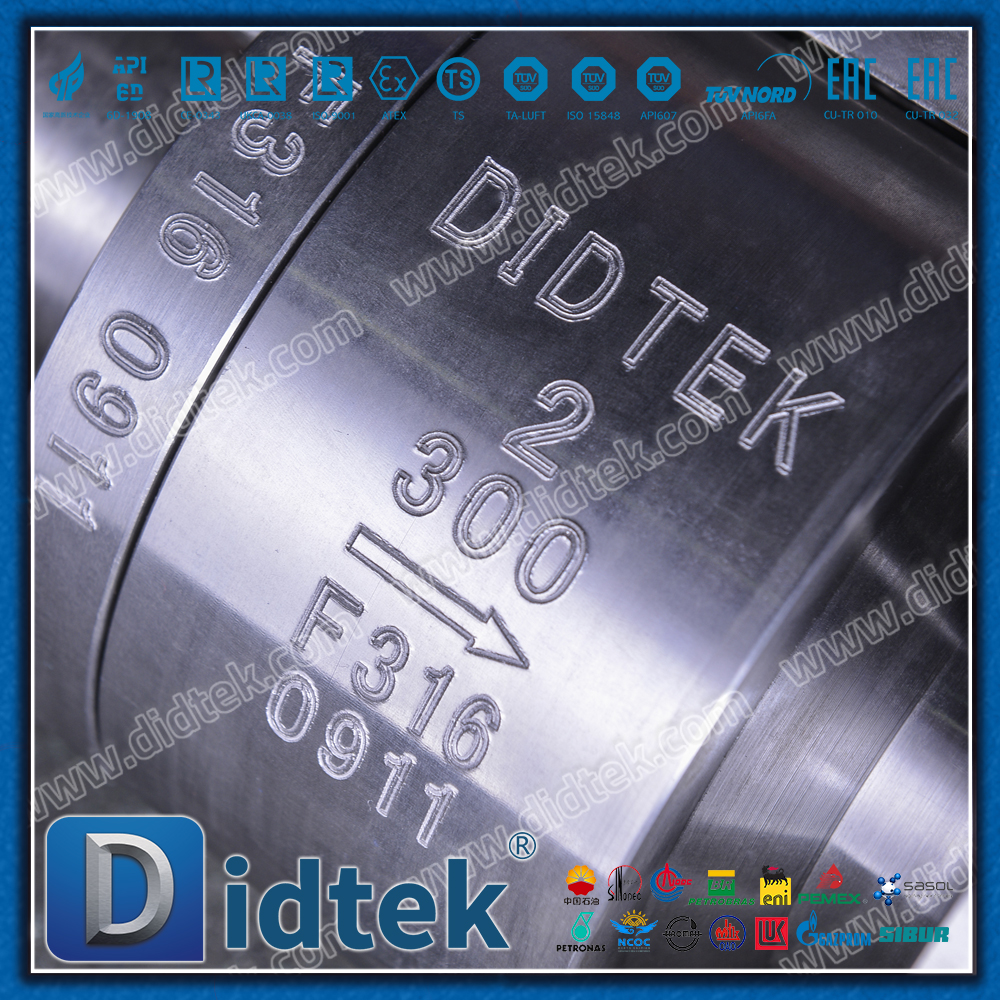

F316 545 oC Vây làm mát bằng kim loại ở nhiệt độ cao Van bi nổi bằng kim loại

Định vị sản phẩm cốt lõi

Van bi đặc biệt được thiết kế đặc biệt cho điều kiện làm việc ở nhiệt độ cực cao sử dụng thân van bằng thép rèn ASTM A182 F316, cánh tản nhiệt tích hợp và hệ thống bịt kín cứng kim loại với kim loại. Nó có thể hoạt động ổn định trong môi trường nhiệt độ cực cao 545oC, đạt được khả năng cắt an toàn và kiểm soát đáng tin cậy đối với môi trường nhiệt độ cao.

Bảng thông số kỹ thuật

Đặc điểm thiết kế cốt lõi

1. Hệ thống con dấu cứng kim loại nhiệt độ cực cao

Cặp niêm phong hợp kim đặc biệt

Quả cầu: Đế F316 + hợp kim Stellite 6 phun siêu âm

Ghế van: Tải lò xo Inconel 718 + Bề mặt bịt kín Stellite 21

Thiết kế bù nhiệt

Nhóm lò xo dạng đĩa được sử dụng để bù đắp sự chênh lệch về độ giãn nở nhiệt ở nhiệt độ cao

Đảm bảo rằng áp suất riêng bịt kín không đổi trong toàn bộ quá trình từ nhiệt độ phòng đến 545oC

Quá trình xử lý bề mặt

Bề mặt bịt kín được đánh bóng gương đến Ra<0,2μm

Thiết kế gradient độ cứng: Bề mặt HRC 58-62, bề mặt HRC 28-32

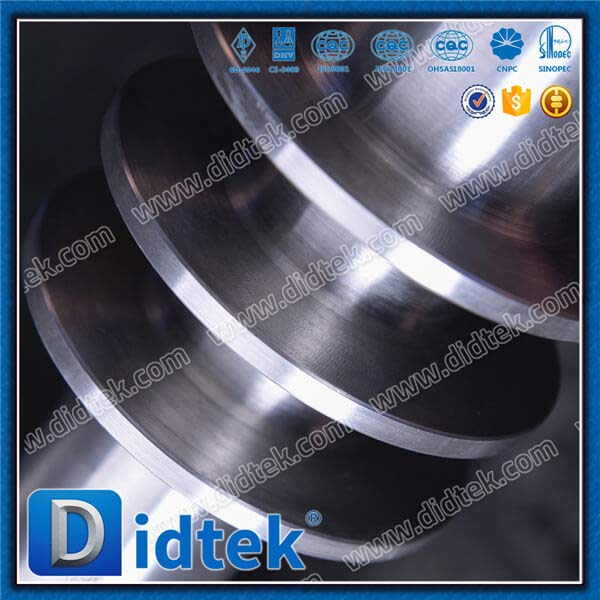

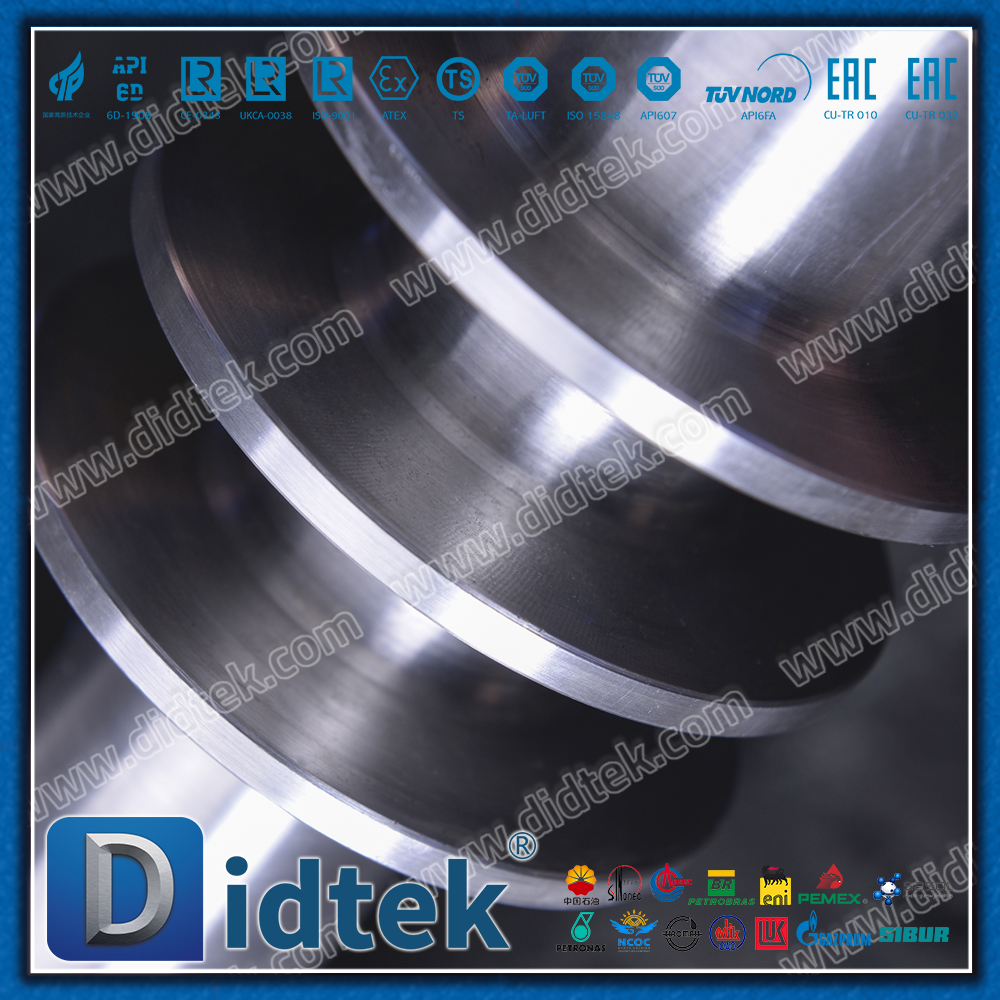

2. Tích hợp hệ thống vây tản nhiệt

Thiết kế tản nhiệt hiệu quả cao

Các vây tản nhiệt hướng tâm được tích hợp tại khu vực nắp van, tăng diện tích tản nhiệt lên 300%

Hình dạng vây và khoảng cách được tối ưu hóa bằng động lực học chất lỏng tính toán (CFD)

Hiệu ứng kiểm soát nhiệt độ

Nhiệt độ ở khu vực thân van giảm 200-250oC (so với thiết kế không tản nhiệt)

Nhiệt độ làm việc của hộp nhồi phải được kiểm soát dưới 345oC

Tính toàn vẹn của cấu trúc

Các cánh tản nhiệt và nắp van được rèn liền khối mà không gây ra hiện tượng tập trung ứng suất nhiệt

Nó có khả năng chống sốc nhiệt tuyệt vời và có thể thích ứng với những cú sốc nhiệt độ thường xuyên

3. Hệ thống đóng gói nhiệt độ cao nâng cao

Con dấu kết hợp nhiều lớp

Phốt chính: Vòng than chì dẻo được gia cố, có khả năng chịu nhiệt độ 650oC

Phốt trung gian: Phốt phụ Inconel 718

Niêm phong chống bụi: Bao bì bằng sợi gốm đặc biệt

Cơ chế bù tự động

Cụm lò xo đĩa cung cấp lực kẹp liên tục

Hỗ trợ bổ sung chất độn trực tuyến

Giải thích chi tiết về lợi thế hiệu suất

Hiệu suất nhiệt độ cao

Độ ổn định vật liệu: F316 có thể được sử dụng trong thời gian dài ở 545oC, đảm bảo kiểm soát lượng mưa pha σ

Độ tin cậy bịt kín: Sau 1000 lần kiểm tra chu trình nhiệt (nhiệt độ phòng ↔545oC), nó vẫn duy trì cấp độ kín ANSI B16.104 Loại V

Độ ổn định vận hành: Tốc độ thay đổi mô-men xoắn ở nhiệt độ cao nhỏ hơn 15%

Hiệu suất tản nhiệt

Dữ liệu đo

Khi nhiệt độ trung bình là 545oC, nhiệt độ ở khu vực đóng gói thân van là 345oC

Nhiệt độ của giao diện cài đặt bộ truyền động là 200oC

Tuổi thọ sử dụng

Tuổi thọ của bao bì được kéo dài từ 3 đến 5 lần

Tuổi thọ của hệ thống ổ trục được kéo dài từ 2 đến 3 lần

Hiệu suất an toàn

An toàn cháy nổ: Đã vượt qua bài kiểm tra cháy của API 607 ​​Phiên bản 4

Thiết kế chống tĩnh điện: Hệ thống chống tĩnh điện ở nhiệt độ cao, giá trị điện trở < 10Ω

Phốt khẩn cấp: Tiêu chuẩn được trang bị hệ thống phun keo khẩn cấp

Các lĩnh vực ứng dụng điển hình

Công nghiệp hóa dầu

Hệ thống tái sinh phản ứng đơn vị Cracking xúc tác

Đường ống dẫn dầu và khí đốt nhiệt độ cao cho các thiết bị luyện cốc chậm

Đường ống vào và ra của lò Cracking ethylene

Năng lượng và điện

Hệ thống hơi chính của thiết bị siêu tới hạn

Hệ thống xả tuabin khí

Đầu vào và đầu ra của nồi hơi nhiệt thải

Công nghiệp luyện kim

Hệ thống thu hồi khí lò than cốc

Hệ thống lọc khí thải nhiệt độ cao

Kiểm soát trung bình trong lò xử lý nhiệt

Các trường đặc biệt

Hệ thống sản xuất nhiệt điện mặt trời

Hệ thống phụ trợ của nhà máy điện hạt nhân

Hệ thống môi trường nhiệt độ cao cho các quá trình hóa học

Bản tóm tắt

Van bi nổi làm kín bằng kim loại cứng tản nhiệt ở nhiệt độ cao F316, thông qua những đổi mới đa chiều trong khoa học vật liệu, thiết kế nhiệt động lực học và công nghệ bịt kín, cung cấp:

Khả năng chịu nhiệt độ cực cao: Hoạt động ổn định ở nhiệt độ cực cao 545oC

Giải pháp tản nhiệt mang tính cách mạng: Các cánh tản nhiệt tích hợp đảm bảo an toàn nhiệt độ cho các bộ phận chính

Đảm bảo niêm phong đáng tin cậy: Hệ thống niêm phong hợp kim đặc biệt phù hợp với điều kiện làm việc khắc nghiệt

Tuổi thọ dài: Tuổi thọ tăng gấp 3 đến 5 lần ở nhiệt độ cao

Nhóm khách hàng áp dụng: Các hệ thống đường ống quan trọng trong điều kiện nhiệt độ cực cao trong các ngành như hóa dầu, điện và luyện kim.
