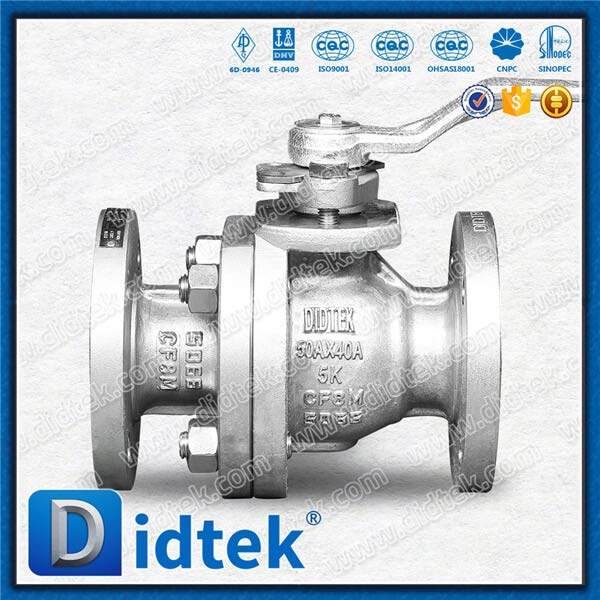

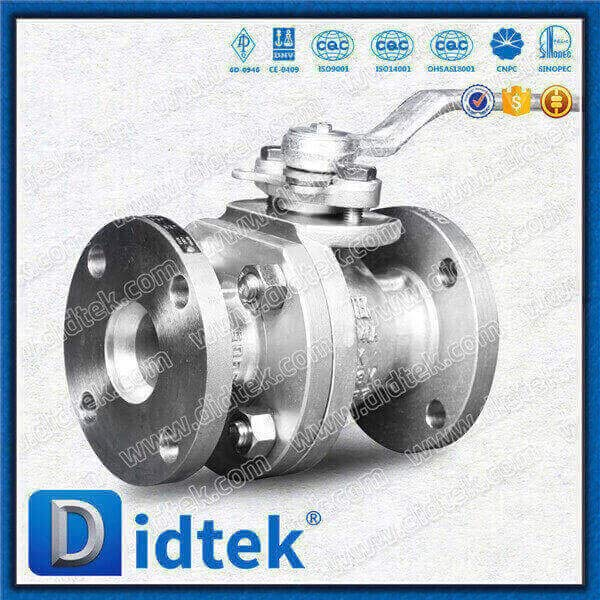

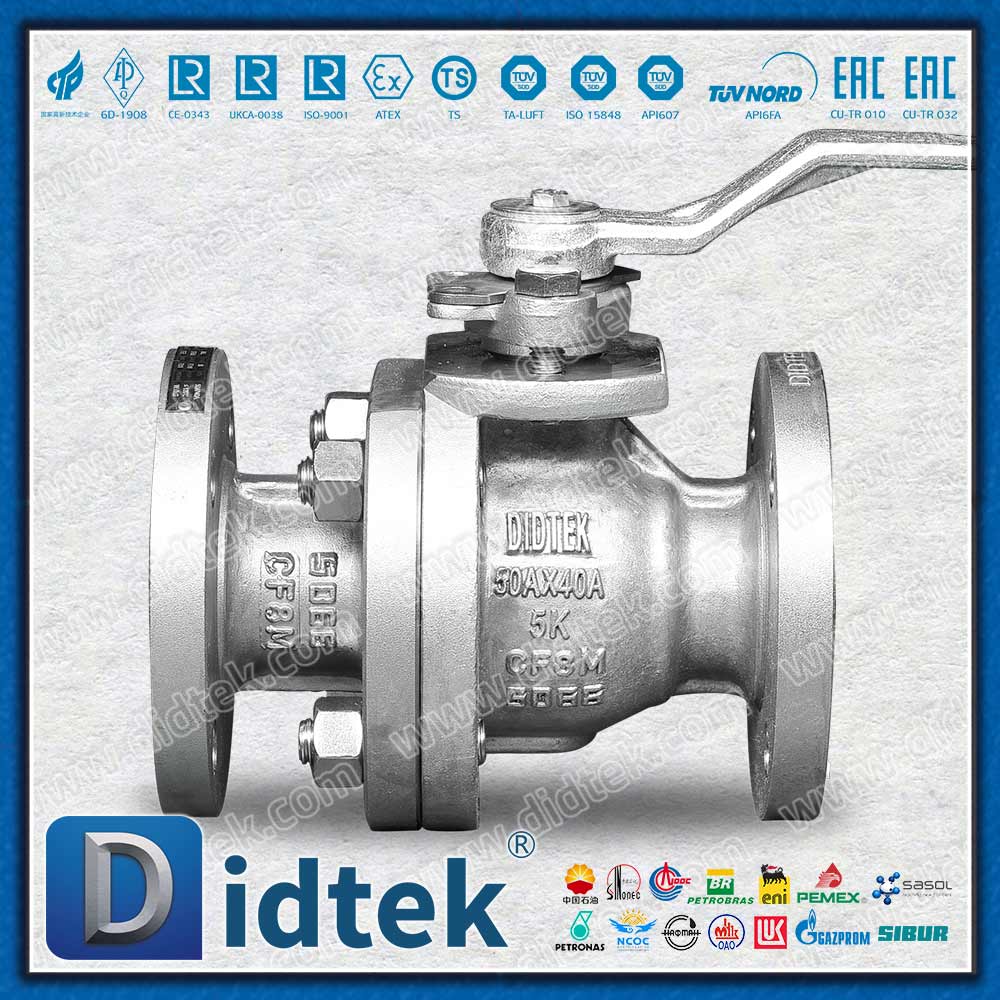

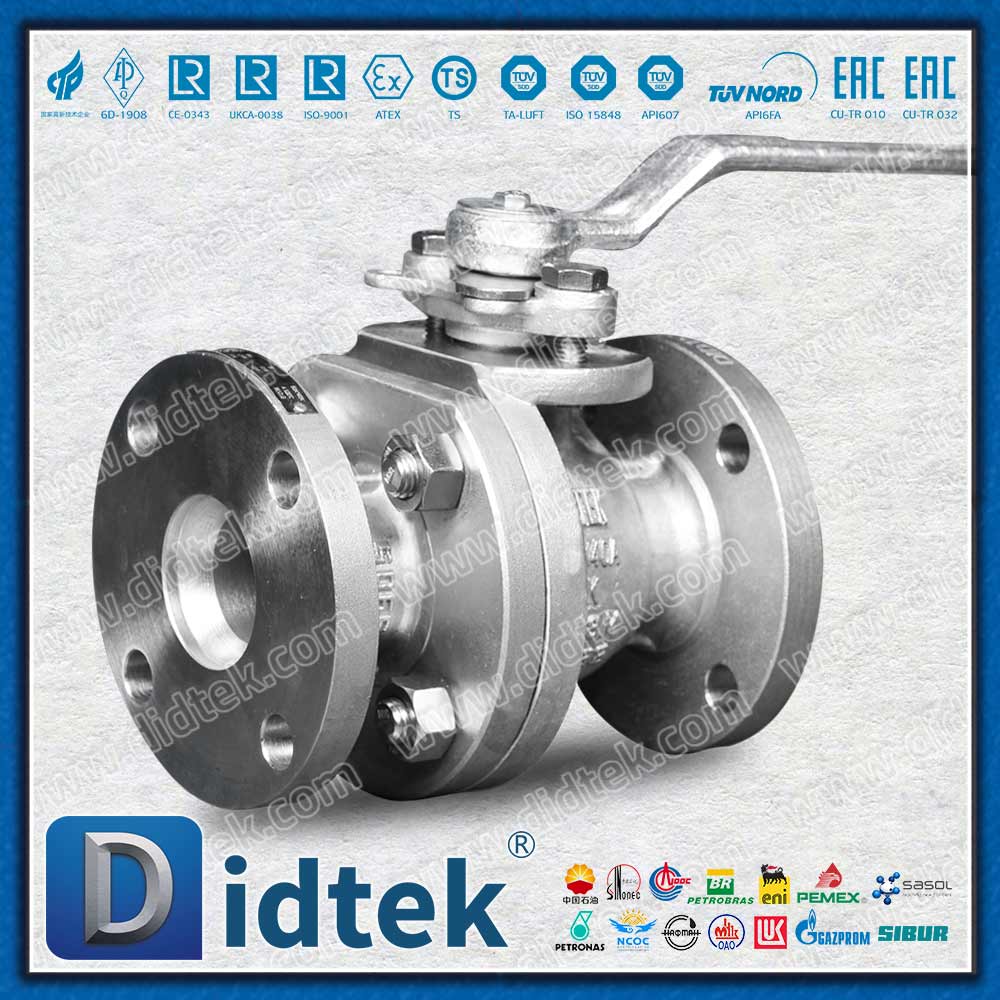

Van bi nổi JIS 5K PTFE có lỗ khoan giảm

Định vị sản phẩm cốt lõi

Van bi nổi tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp Nhật Bản (JIS), có thiết kế giảm đường dẫn dòng chảy và đế van mềm bằng polytetrafluoroethylene (PTFE). Vừa đảm bảo độ kín đáng tin cậy, nó vừa đạt được hiệu quả kinh tế vượt trội và là lựa chọn lý tưởng để điều khiển và ngắt trong các hệ thống đường ống áp suất thấp có môi trường ăn mòn.

Chi tiết thông số kỹ thuật

Đặc điểm thiết kế cốt lõi

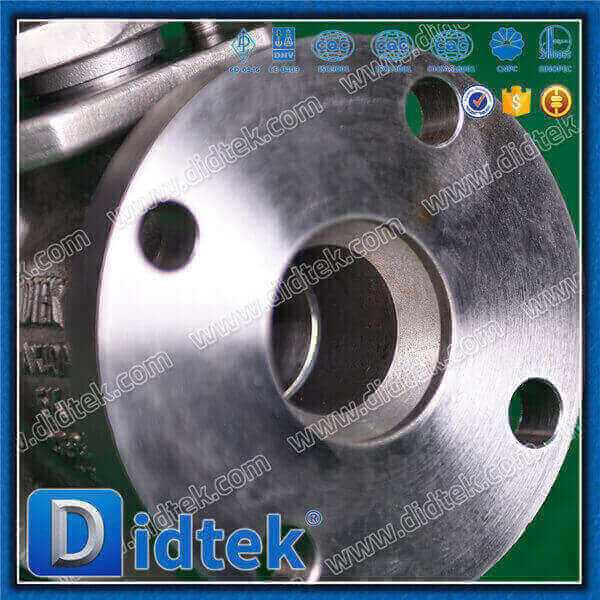

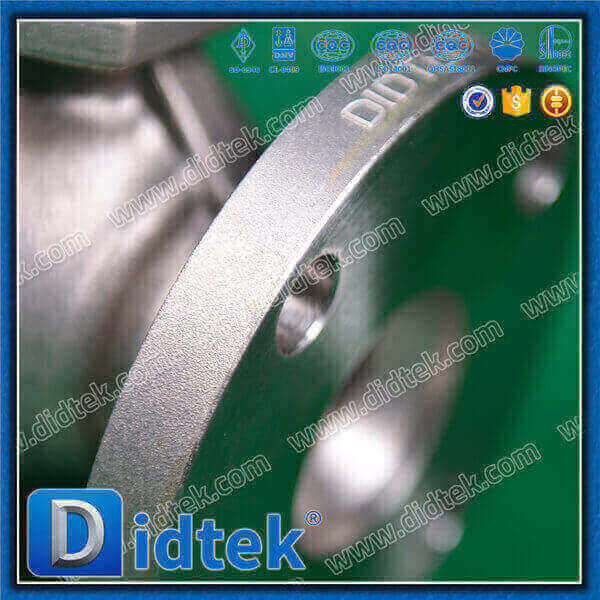

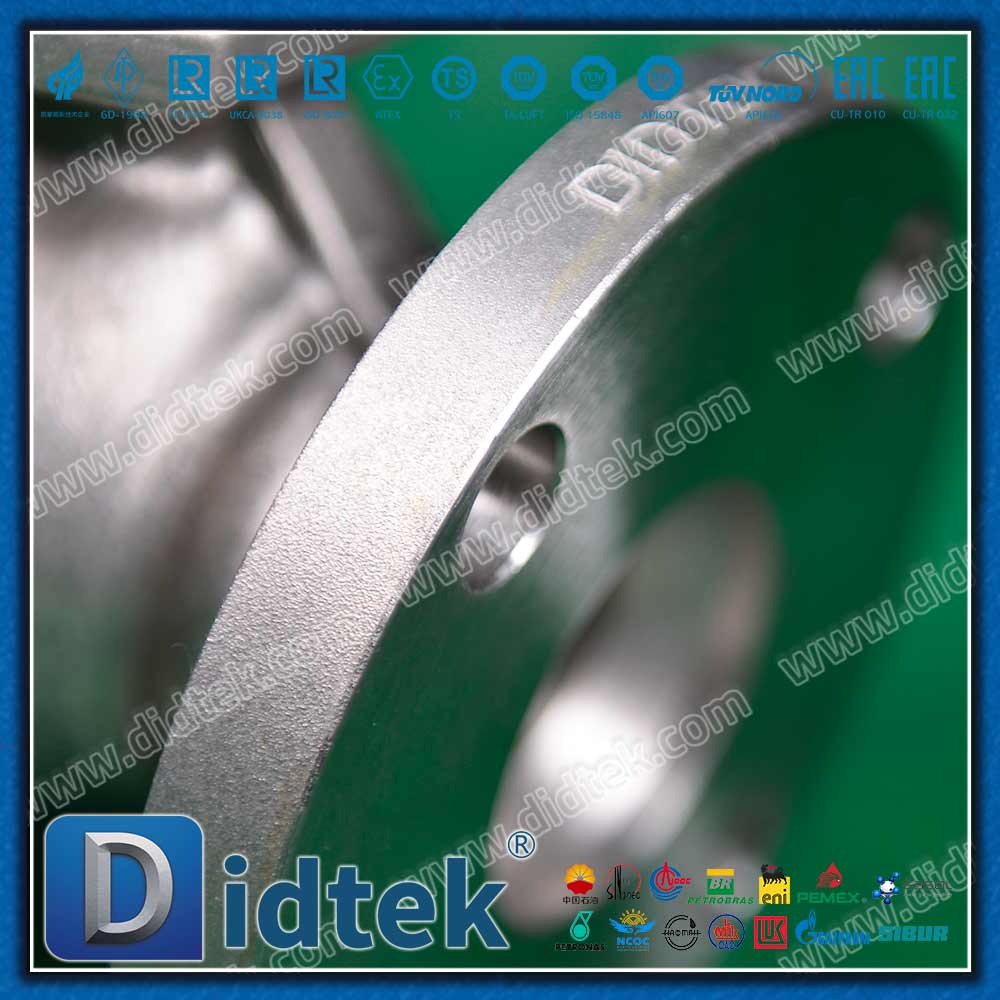

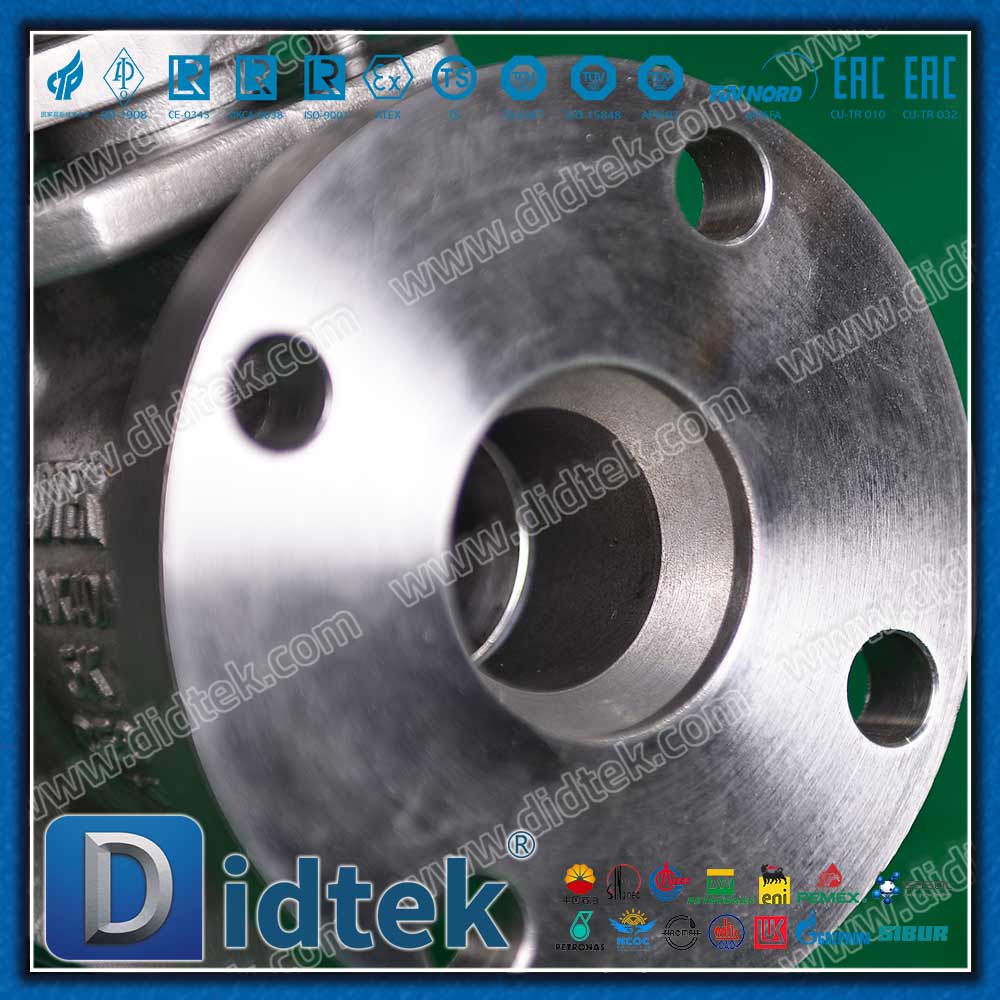

1. Tiêu chuẩn mặt bích JIS 5K

Tuân thủ tiêu chuẩn: Các kích thước chính như đường kính ngoài của mặt bích, khoảng cách tâm các lỗ bu lông và độ dày hoàn toàn tuân thủ tiêu chuẩn JIS B 2220, đảm bảo kết nối hoàn hảo với đường ống và thiết bị tại Nhật Bản, Hàn Quốc và Đông Nam Á sử dụng tiêu chuẩn JIS.

Định mức áp suất: Định mức áp suất 5K phù hợp với hệ thống đường ống áp suất trung bình và thấp, với giới hạn áp suất làm việc trên khoảng 9,8 bar (1,0 MPa) ở nhiệt độ bình thường.

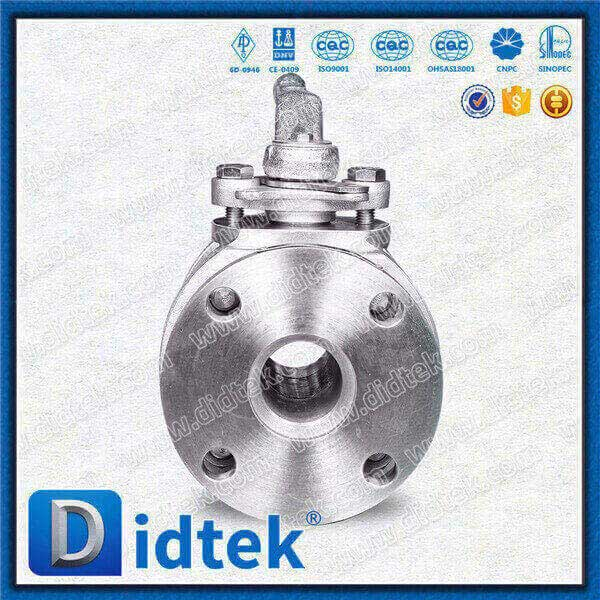

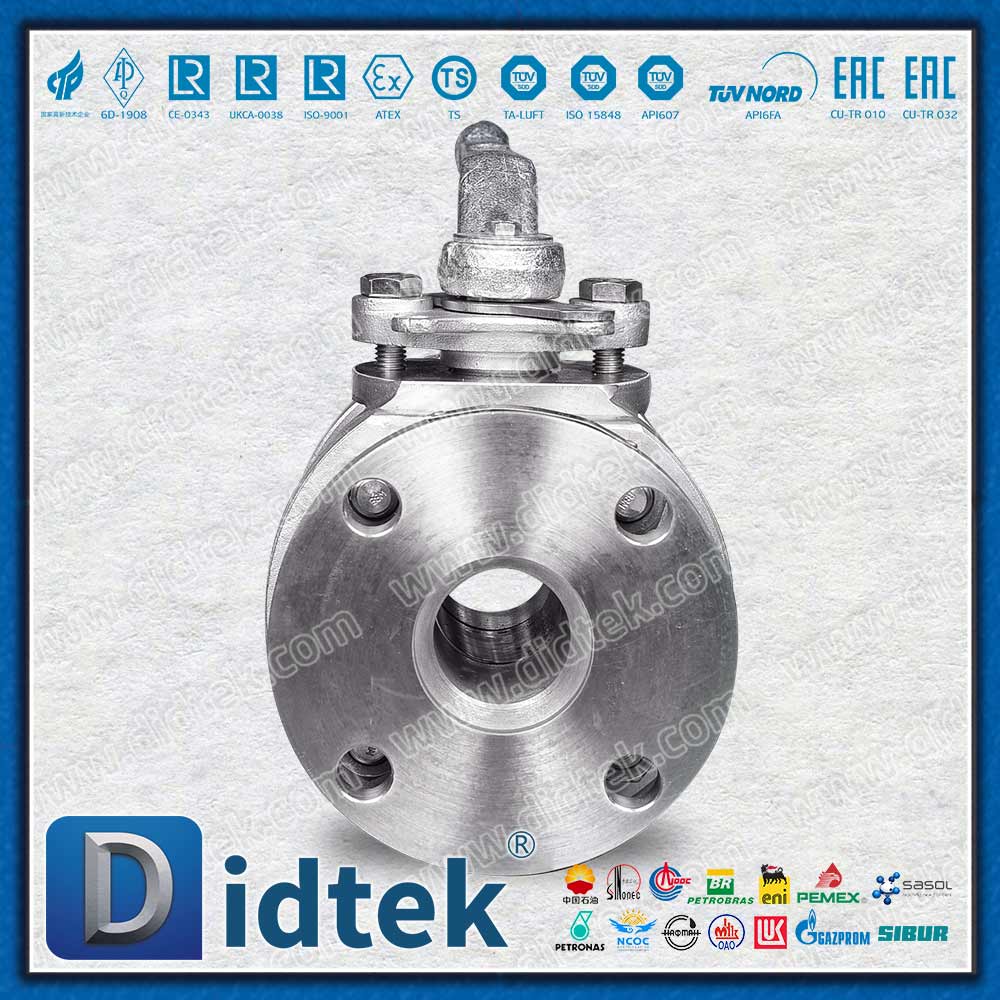

2. Thiết kế kênh giảm dòng chảy

Tiết kiệm và hiệu quả: Đường kính của kênh hình cầu nhỏ hơn đường kính danh nghĩa của đường ống, giúp kết cấu van nhỏ gọn hơn và trọng lượng nhẹ hơn, giảm đáng kể chi phí sản xuất và có khả năng cạnh tranh về giá cực cao.

Vận hành với mô-men xoắn thấp: Quả cầu nhỏ hơn có nghĩa là cần ít mô-men vận hành hơn trong quá trình đóng và mở, giúp vận hành bằng tay thuận tiện và cũng giảm nhu cầu về lực dẫn động bộ truyền động.

Xem xét ứng dụng: Nó phù hợp với các tình huống ứng dụng cho phép giảm áp suất nhất định và nhạy cảm với chi phí.

3. Niêm phong chỗ ngồi van PTFE

Hiệu suất bịt kín vượt trội: Vật liệu PTFE có hệ số ma sát cực thấp và độ dẻo tuyệt vời, cho phép bịt kín ở cấp độ bong bóng (thường lên tới ANSI B16.104 Loại IV trở lên) và đạt mức rò rỉ gần như bằng không.

Khả năng tương thích hóa học rộng: Nó có khả năng chống chịu tuyệt vời với phần lớn các axit mạnh, kiềm mạnh, dung môi và hóa chất ăn mòn, khiến nó trở thành lựa chọn lý tưởng để xử lý môi trường ăn mòn.

Đặc tính tự làm sạch: Bề mặt nhẵn không dính, không dễ bị vật liệu bám dính và có khả năng tự làm sạch nhất định.

4. Cấu trúc bóng nổi

Bịt kín hỗ trợ áp suất tự động: Dưới tác động của áp suất trung bình, quả bóng trải qua một sự dịch chuyển nhẹ và được ép chặt vào bệ van ở đầu ra, tạo thành một vòng đệm tự siết chặt. Áp suất hệ thống càng cao thì áp suất riêng của việc bịt kín càng lớn và hiệu quả bịt kín càng đáng tin cậy.

Niêm phong hai chiều: Trong thiết kế, nó thường cho phép chặn và niêm phong hai chiều, không hạn chế về hướng lắp đặt.

Cấu trúc đơn giản: So với van bi cố định, nó có cấu trúc đơn giản hơn và bảo trì thuận tiện hơn.

Hiệu suất và lợi thế

Hiệu suất chi phí cao: Thiết kế đường kính giảm và sản xuất tiêu chuẩn hóa mang lại lợi thế đáng kể về chi phí.

Khả năng chống ăn mòn vượt trội: Thân van bằng thép không gỉ kết hợp với đế van PTFE có thể chịu được nhiều loại môi trường ăn mòn.

Vận hành dễ dàng và bịt kín đáng tin cậy: Sự kết hợp giữa mô-men xoắn thấp và các đặc tính tuyệt vời của PTFE đảm bảo hoạt động đáng tin cậy của van trong suốt thời gian sử dụng lâu dài.

Khả năng tương thích tiêu chuẩn và khả năng thay thế lẫn nhau: Tiêu chuẩn JIS đảm bảo sự thuận tiện khi lắp đặt và khả năng thay thế lẫn nhau các phụ tùng ở các thị trường cụ thể.

Thiết kế an toàn: Thiết bị chống tĩnh điện và thiết kế chống cháy tích hợp giúp tăng cường sự an toàn trong điều kiện làm việc dễ cháy nổ.

Các lĩnh vực ứng dụng điển hình

Van này được sử dụng rộng rãi trong các đường ống trung bình ăn mòn áp suất trung bình và áp suất thấp trong các ngành công nghiệp sau:

Kỹ thuật hóa học và hóa dầu: Vận chuyển các loại axit, kiềm, dung môi và các hóa chất khác.

Xử lý nước và bảo vệ môi trường: Xử lý nước thải, chuẩn bị nước tinh khiết, hệ thống định lượng hóa chất.

Chất bán dẫn và Điện tử: Hệ thống nước siêu tinh khiết và hệ thống phân phối hóa chất.

Sản xuất giấy và bột giấy: dung dịch dược phẩm, chất tẩy trắng và đường ống bột giấy.

Kỹ thuật tàu biển và đại dương: Đường ống dẫn nước biển, nước dằn, hệ thống nước đáy tàu.

Công nghiệp tổng hợp: nước làm mát, khí nén và các hệ thống tiện ích công cộng khác.

Hướng dẫn lựa chọn

Vui lòng xác nhận các thông số sau khi chọn mô hình

Đường kính danh định: DN15 - DN300 (hoặc thông số inch tương ứng).

Vật liệu thân van: Chọn CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) dựa trên độ ăn mòn của môi trường.

Chế độ vận hành: Tay cầm, hộp số, dẫn động bằng khí nén hoặc điện.

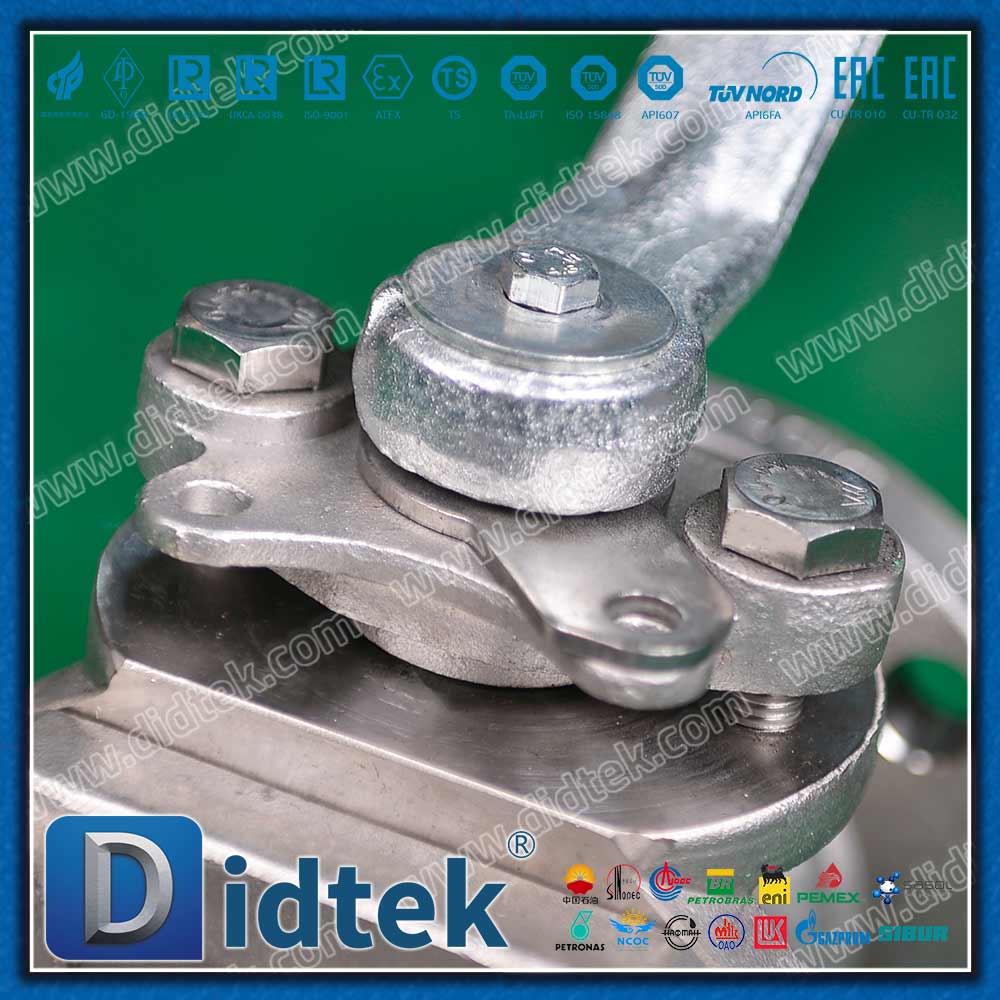

Cấu hình tùy chọn: Nắp van mở rộng (để cách nhiệt hoặc nhiệt độ thấp), thiết bị khóa, microswitch, v.v.

Bản tóm tắt

Van bi nổi có đế van JIS 5K PTFE có đường kính giảm là sản phẩm cổ điển tạo ra sự cân bằng hoàn hảo giữa chi phí, hiệu suất và tuân thủ tiêu chuẩn. Nó đã trở thành sự lựa chọn kinh tế và đáng tin cậy để kiểm soát chất lỏng trong nhiều lĩnh vực công nghiệp, đặc biệt là ở thị trường Châu Á, nhờ sự công nhận rộng rãi các tiêu chuẩn JIS, lợi ích kinh tế của thiết kế đường kính giảm cũng như khả năng chống ăn mòn và hiệu suất bịt kín vượt trội của phớt PTFE.
